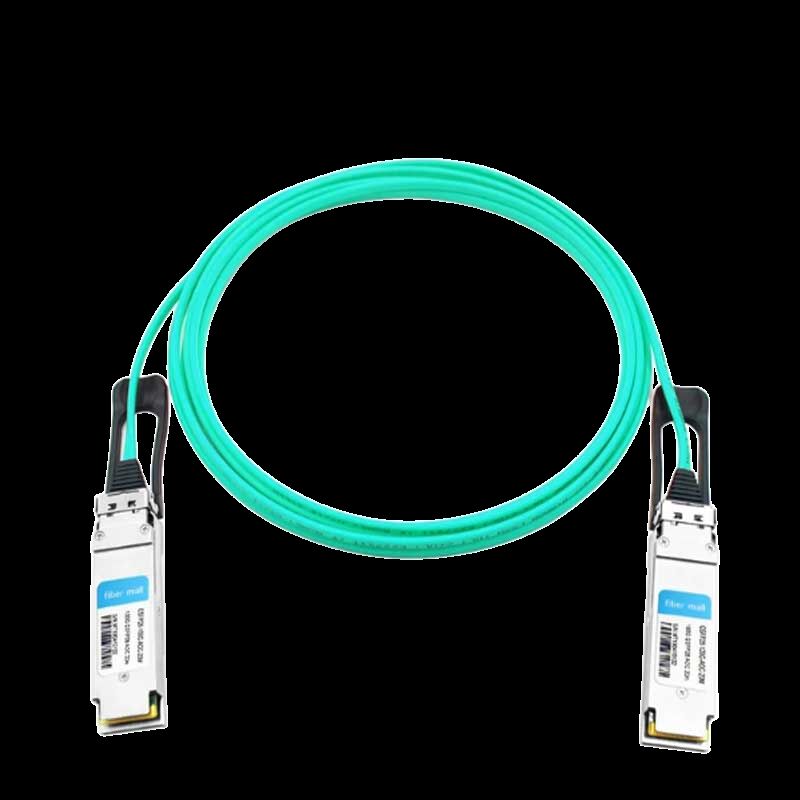

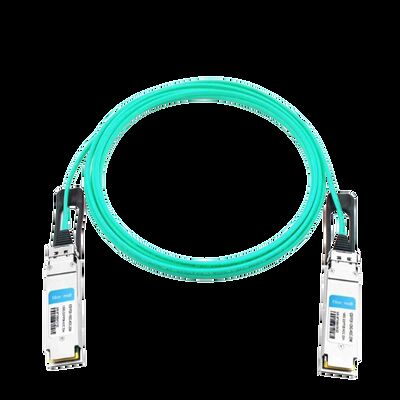

Mellanox MFA1A00-E020 100 Gbit/s QSFP28 EDR aktives optisches Kabel 20m InfiniBand LSZH VCSEL
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFA1A00-E020 |
| Dokumentieren: | MFA1A00-xxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Länge: | 20m |
| Versorgungsspannung: | -0.3 ~ 3,6 V | Dateneingangsspannung: | -0.3 ~ 3,465V |
| Steuereingangsspannung: | -0.3 ~ 4,0 V | Schadenschwelle: | 3.4dbm |
| Hervorheben: | Mellanox QSFP28 aktives optisches Kabel,100 Gbit/s EDR InfiniBand-Kabel,20m LSZH VCSEL optisches Kabel |
||
Produkt-Beschreibung
Mellanox MFA1A00-E020 100Gb/s QSFP28 Aktives Optisches Kabel
Kernvorteile:Das MFA1A00-E020 ist ein VCSEL-basiertes aktives optisches Kabel, das für InfiniBand EDR 100Gb/s-Systeme entwickelt wurde. Es bietet eine vorhersagbare geringe Latenz, verbraucht nur 2,2 W pro Ende (mit Retiming) und unterstützt Entfernungen von bis zu 100 m – weit über die Grenzen passiver DACs hinaus. Hot-Plug-fähige QSFP28-Steckverbinder, integriertes Retiming und programmierbare Signalaufbereitung machen es zur bevorzugten Wahl für Hochleistungsrechnen und dichte Rechenzentrum-Fabrics.
- ✔ Datenrate
100Gb/s (4× 25G NRZ) - ✔ Reichweite
20 Meter (OM3/OM4 MMF) - ✔ Stromverbrauch
2,2W typisch (Retiming aktiviert) - ✔ Protokoll
InfiniBand EDR / 100GbE
Schlüsselmerkmale
- Vier Multimode-Glasfaser-Transceiver pro Ende, jeder mit einer Kapazität von 26Gb/s, was Spielraum für EDR-Signalisierung bietet.
- Wählbares Retiming pro Lane für Sender und Empfänger bei 25–26Gbps; automatische Aushandlung auf niedrigere Raten bei deaktiviertem Retiming.
- Programmierbare Amplitude und Vorentzerrung des Empfängerausgangs sowie programmierbarer Eingangs-Equalizer und Squelch des Senders.
- Standard SFF-8665-konforme QSFP28-elektrische Schnittstelle; I²C-Management gemäß SFF-8636.
- BER besser als 1E-15, LSZH-Mantel (Low Smoke Zero Halogen), RoHS-konform.
Technologie & Standards
VCSEL + DSP-Architektur:Jedes Ende des MFA1A00-E020 integriert vier 850nm VCSEL-Arrays und entsprechende PIN-Detektoren. Die integrierte Retiming-Funktion (CDR) bereinigt das Signalauge für Tx und Rx, wodurch das Kabel die Reichweite erweitern kann, während Bitfehlerraten unter 10⁻¹⁵ aufrechterhalten werden. Der programmierbare Eingangs-Equalizer kompensiert PCB-Leitungsverluste, und die Ausgangsvorentzerrung formt das Signal, um strenge InfiniBand-Maskenanforderungen zu erfüllen.
Management & Diagnose:Über die I²C-Schnittstelle (SFF-8636) können Hosts Temperatur-, Spannungs- und optische Leistungsüberwachungswerte auslesen sowie Entzerrung und Ausgangshub anpassen – dies ermöglicht eine Feinabstimmung für missionskritische Verbindungen.
Funktionsprinzip
Das MFA1A00-E020 wandelt elektrische 25G NRZ-Signale vom QSFP28-Host-Port mithilfe von vier VCSEL-Lasern in optische Signale um. Diese optischen Signale werden über parallele Multimode-Glasfasern zum entfernten Ende geleitet, wo PIN-Fotodioden sie wieder in elektrische Daten umwandeln. Die internen Clock- und Data-Recovery-(CDR)-Schaltungen können aktiviert werden, um die Signale neu zu takten und so Jitter zu eliminieren, der sich auf der elektrischen Schnittstelle angesammelt hat. Da das Kabel „aktiv“ ist, ist keine externe Stromversorgung über die vom Host-Slot bereitgestellten 3,3 V hinaus erforderlich, und die gesamte optische Umwandlung findet im Steckergehäuse statt.
Anwendungen & Typische Einsätze
- InfiniBand EDR-Cluster in HPC-Umgebungen (Top500-Supercomputer, Forschungslabore).
- 100G Ethernet Leaf-Spine-Verbindungen in virtualisierten Rechenzentren.
- Speicher-zu-Switch-Konnektivität für Hochdurchsatz-NVMe-over-Fabrics.
- Optische Kurzstreckenverbindungen, bei denen DAC-Kabel zu schwer oder reichweitenbeschränkt sind (20m bis 100m).
Technische Spezifikationen
| Parameter | Wert / Bereich |
|---|---|
| Formfaktor | QSFP28 (SFF-8665-konform) |
| Datenrate | 103,125Gb/s (4× 25,78125G NRZ) |
| Fasertyp | Multimode (MMF) 50/125µm OM3/OM4 |
| Maximale Länge | 100m (mit OM4), 20m als MFA1A00-E020 |
| Versorgungsspannung | 3,135V – 3,465V |
| Leistungsaufnahme | ≤2,5W (max., Retiming aktiviert), 1,8W (typ., Retiming deaktiviert) |
| Betriebstemperatur | 0°C bis 70°C |
| BER | <1E-15 |
| Management | I²C (SFF-8636), digitale Diagnose |
Auswahltabelle (Teilweise)
| Teilenummer | Länge | Steckverbinder | Mantel | Anwendung |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Warum MFA1A00-E020 wählen?
- Erweiterte Reichweite im Vergleich zu DAC:Bei 20m deckt es problemlos Entfernungen von Top-of-Rack bis End-of-Row ab, wo passive Kupferkabel Signalrepeater erfordern oder zu sperrig werden würden.
- Integriertes Retiming:Im Gegensatz zu passiven oder linearen AOCs verfügt die MFA1A00-Serie über echte CDR-Schaltungen auf allen vier Lanes, die Jitter eliminieren und die Einhaltung strenger InfiniBand EDR-Masken garantieren.
- Niedrigster Stromverbrauch in seiner Klasse:2,2W typisch (mit Retiming) reduziert die thermische Belastung in hochdichten Switches und Netzwerkkarten und trägt zur allgemeinen Rechenzentrums-PUE bei.
- Programmierbare Signalaufbereitung:Feinabstimmung von Entzerrung und Vorentzerrung über I²C – unschätzbar wertvoll für die Fehlerbehebung bei Grenzwertverbindungen oder die kundenspezifische Systemintegration.
Service & Support
- Lagerbestand:Über 10 Millionen USD Lagerbestand, einschließlich der gesamten MFA1A00-Exxx-Serie von 1m bis 100m.
- Garantie:1 Jahr eingeschränkte Hardwaregarantie (Reparatur/Austausch von Teilen).
- Technischer Support:24/7 Ingenieurunterstützung für Fragen zur Bereitstellung und Kompatibilität.
- Lieferung:Globaler Versand mit Echtzeit-Tracking; die meisten Bestellungen werden innerhalb von 24 Stunden bearbeitet.
Häufig gestellte Fragen
F: Funktioniert das MFA1A00-E020 mit Standard 100G Ethernet-Switches?
A: Ja, es ist vollständig konform mit 100GBASE-SR4 und kann in jedem QSFP28-Port verwendet werden, der 100G Ethernet (4×25G NRZ) unterstützt.
F: Was ist der Unterschied zwischen diesem „aktiven optischen Kabel“ und einem steckbaren optischen Modul mit separater Glasfaser?
A: Das MFA1A00-E020 hat die Optik fest mit der Glasfaser verbunden und bietet eine versiegelte, werkseitig terminierte Lösung, die in der Regel kostengünstiger und einfacher zu implementieren ist als separate Transceiver und Patchkabel.
F: Kann ich das Retiming deaktivieren, wenn ich eine geringere Latenz wünsche?
A: Ja, das Retiming kann pro Lane über I²C deaktiviert werden. Ohne Retiming sinkt der Stromverbrauch auf ca. 1,5W und die Latenz reduziert sich um ca. 10 ns pro Richtung.
F: Ist das Kabel gerichtet?
A: Nein, es ist bidirektional und kann in jeder Ausrichtung eingesteckt werden; die Elektronik verhandelt automatisch und die Optik funktioniert an beiden Enden identisch.
F: Welche Art von Glasfaser ist im 20m-Modell verbaut?
A: Das MFA1A00-E020 verwendet OM3 Multimode-Glasfaser (50/125µm) für Längen bis zu 100m und gewährleistet so die Kompatibilität mit bestehender MMF-Infrastruktur.
Wichtige Vorsichtsmaßnahmen
- ESD-Empfindlichkeit:Obwohl die Kabelbaugruppe robust ist, enthalten die QSFP28-Steckverbinder statisch empfindliche Komponenten. Handhabung mit geerdeten Handgelenkschlaufen und Platzierung auf antistatischen Matten.
- Biegeradius:Biegen Sie die Glasfaser nicht enger als 30 mm, um optische Schäden zu vermeiden.
- Temperaturbereich:Betrieb nur innerhalb einer Gehäusetemperatur von 0–70°C; längere Einwirkung extremer Temperaturen kann die Lebensdauer von VCSELs beeinträchtigen.
- Steckerreinigung:Inspizieren und reinigen Sie die MPO-Style-Steckverbinder (im QSFP28-Käfig) vor jedem Einstecken – verwenden Sie zugelassene optische Reiniger.
- Laserprodukt der Klasse 1:Entspricht IEC 60825-1. Vermeiden Sie direkten Augenkontakt mit der Apertur.
