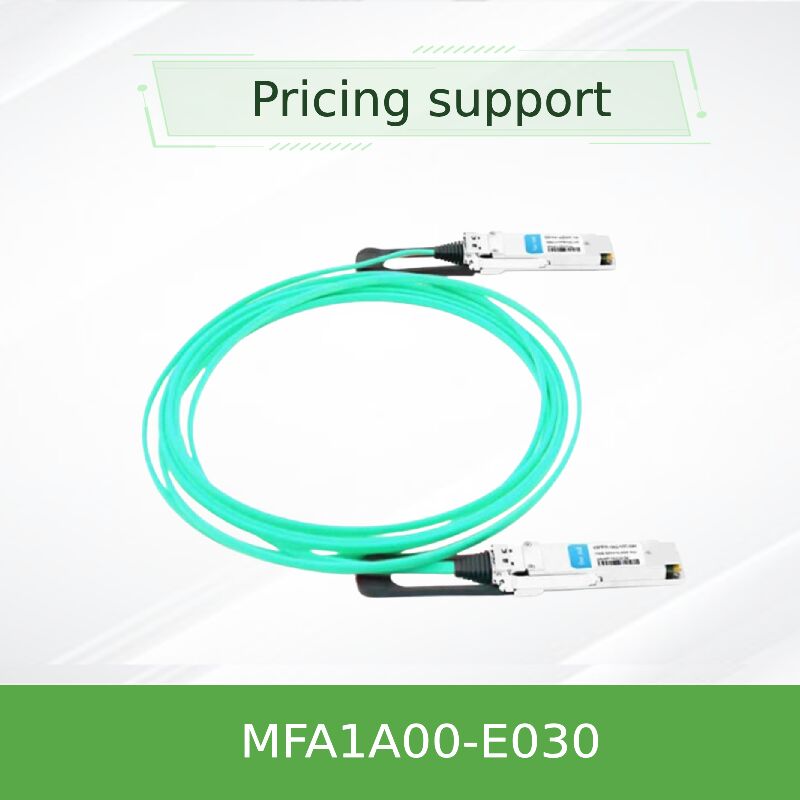

Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR Aktivoptikkabel 30m InfiniBand LSZH VCSEL
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFA1A00-E030 |
| Dokumentieren: | MFA1A00-xxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Technologie: | Infiniband |
| Datenrate: | Bis zu 100Gb/s | Steckertyp: | QSFP28 |
| Länge: | 30m | Leistung: | Verlustleistung 2.2W (Art, jedes Ende, mit Retiming) |
| Rohs-konform: | Ja | Auswählbarer Retiming: | Ja |
| Hervorheben: | Mellanox QSFP28 100 Gb/s optisches Kabel,InfiniBand-EDR-aktives optisches Kabel 30 m,LSZH VCSEL Mellanox Glasfaserkabel |
||
Produkt-Beschreibung
Mellanox MFA1A00-E030 100Gb/s QSFP28 Aktivoptikkabel
Hauptvorteile:Das MFA1A00-E030 ist ein VCSEL-basiertes aktives optisches Kabel, das für InfiniBand EDR 100Gb/s-Umgebungen entwickelt wurde.2 W pro Ende (mit aktiviertem Wiederherstellen), und unterstützt Entfernungen von bis zu 30 Metern, eine signifikante Erweiterung gegenüber passiven Kupferlösungen.und programmierbare Signalkonditionierung, ist dieses AOC die optimale Wahl für Hochleistungs-Computing-Cluster und dichte Rechenzentrumstopologien.
- ✔ Datenrate
100 Gbit/s (4 × 25 G NRZ) - ✔ Reichweite
30 Meter (MMF OM3/OM4) - ✔ Stromverbrauch
2.2W typisch (wieder eingeschaltet) - ✔ Protokollunterstützung
InfiniBand EDR / 100GbE
Wesentliche Merkmale
- Vier unabhängige Multimode-Faser-Transceiver pro Ende, jeweils für 26 Gb/s eingestellt, bieten einen großen Spielraum für die EDR-Signalisierung.
- Pro Spur wählbares Wiederaufsetzen sowohl für Sender als auch für Empfänger bei 2526 Gbps; passt sich automatisch niedrigeren Datenraten an, wenn das Wiederaufsetzen umgangen wird.
- Vollständig programmierbarer Empfänger-Ausgabe-Amplitude und Vorbetonung, plus programmierbarer Sender-Eingabe-Gleichung und Squelch-Funktion.
- Elektrische Schnittstelle QSFP28 mit I2C-Management gemäß der SFF-8636-Spezifikation.
- Bit-Fehlerrate unter 1E-15, Low-Smoke Zero Halogen (LSZH) Jacke und RoHS-konforme Konstruktion.
Technologie und Normen
Erweiterte VCSEL + CDR-Architektur:Jedes Ende des MFA1A00-E030 integriert vier 850 nm VCSEL-Arrays mit passenden PIN-Fotodetektoren.Die eingebetteten Uhr- und Datenwiederherstellungs- (CDR) Schaltungen pro Spur können aktiviert werden, um sowohl die Sende- als auch die Empfangssignale neu zu zeitgestalten, wodurch die angesammelte Jitterwirkung wirksam beseitigt und ein sauberes Augendiagramm über die gesamte 30-Meter-Verbindung gewährleistet wird.während die Ausgabe vor dem Betonungsvorgang das Signal so gestaltet, dass es den strengen Anforderungen an die InfiniBand-EDR-Maske entspricht.
Umfassende digitale Diagnostik:Über die I2C-Schnittstelle (SFF-8636) können die Hostsysteme auf Echtzeitüberwachung von Temperatur, Versorgungsspannung und optischen Leistungsniveaus zugreifen.Ausgleichseinstellungen und Ausgangsschwung können dynamisch eingestellt werden, die eine Feinabstimmung für unternehmenskritische Anwendungen oder die Optimierung von Verbindungen ermöglichen.
Arbeitsprinzip
Der MFA1A00-E030 wandelt eingehende 25G NRZ-elektrische Signale aus dem QSFP28-Port des Hosts mithilfe von vier parallelen VCSEL-Lasern in optische Signale um.Diese optischen Signale verbreiten sich über einzelne Multimodefasern zum entfernten EndeDie integrierten CDR-Schaltkreise können selektiv eingesetzt werden, um die Datenströme neu zu zeitlich festzulegen.Elimination der Signalzerstörung durch PCB-Spurverluste oder VerbindungsreflexionenAlle aktiven Komponenten werden direkt durch die 3,3-Volt-Standardversorgung aus dem Host-Slot versorgt, und die komplette optische Umwandlung erfolgt innerhalb des Steckverbindergehäuses.eine nahtlose Plug-and-Play-Erfahrung bieten.
Anwendungen und typische Bereitstellungen
- InfiniBand-EDR-Cluster in HPC-Umgebungen (Top500-Supercomputer, Forschungseinrichtungen, Simulationslabore).
- 100G-Ethernet verbindet sich in virtualisierten Rechenzentren und Netzwerken von Cloud-Anbietern.
- High-Throughput-Speicher-to-Switch-Konnektivität für NVMe-oF und verteilte Dateisysteme.
- Optische Verbindungen mit kurzer bis mittlerer Reichweite, bei denen DAC-Kabel zu schwer, unflexibel oder auf kürzere Entfernungen beschränkt sind.
Technische Spezifikation
| Parameter | Wert / Bereich |
|---|---|
| Formfaktor | QSFP28 (konform mit SFF-8665) |
| Datenrate | 103.125Gb/s (4× 25.78125G NRZ) |
| Art der Faser | Multimode (MMF) 50/125μm OM3/OM4 |
| Höchstlänge | 100 m (mit OM4), 30 m als MFA1A00-E030 |
| Versorgungsspannung | 3.135V 3.465V |
| Machtverlust | ≤ 2,5 W (maximal, erneute Einschaltung), 1,8 W (typisch, erneute Ausschaltung) |
| Betriebstemperatur | 0°C bis 70°C |
| Berücksichtigung | < 1E-15 |
| Verwaltung | I2C (SFF-8636), digitale Diagnostik |
Auswahltabelle (Teil-)
| Teilnummer | Länge | Verbindungsstück | Kleider und Kleidung | Anwendung |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E030 | 30 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Warum MFA1A00-E030 wählen?
- Erweiterte Reichweite über DAC:Bei 30 Metern erstreckt sich dieses AOC leicht von der Oberseite des Racks bis zum Ende der Reihe, wo passive Kupferkabel aktive Repeater benötigen oder zu umständlich zu routen sind.
- Wirkliche Wiederherstellungsfähigkeit:Im Gegensatz zu passiven oder linearen optischen Lösungen verfügt die MFA1A00-Serie über dedizierte CDR-Schaltungen auf allen vier Spuren, die die Einhaltung strenger InfiniBand-EDR-Signalintegritätsspezifikationen gewährleisten.
- Branchenführende Energieeffizienz:Mit einem typischen Verbrauch von nur 2,2 Watt (mit aktiviertem Retiming) minimiert er die thermische Belastung in Hochdichte-Switches und Netzwerkkarten und trägt so zu einer verbesserten Rechenzentrums-PUE bei.
- Feldprogrammierbare Signaloptimierung:Feinabstimmungen und Vorbetonungen über die I2C-Schnittstelle sind ein wertvolles Werkzeug zur Fehlerbehebung bei Randverbindungen oder zur individuellen Systemintegration.
Service und Unterstützung
- Inventar:Über 10 Mio. USD Bestand, einschließlich kompletter MFA1A00‐Exxx-Serie von 1 m bis 100 m Länge.
- Gewährleistung:Einjährige begrenzte Hardwaregarantie für die Reparatur oder den Austausch von Teilen.
- Technische Unterstützung:24/7 technische Unterstützung für Bereitstellung, Kompatibilität und Fehlerbehebung.
- Lieferung:Weltweiter Versand mit Echtzeitverfolgung; die meisten Aufträge werden innerhalb von 24 Stunden ausgeführt.
Häufig gestellte Fragen
F: Ist der MFA1A00-E030 mit Standard-Ethernet-Switches von 100G kompatibel?
A: Ja, es entspricht vollständig den 100GBASE-SR4-Spezifikationen und arbeitet nahtlos in jedem QSFP28-Port, der 100G Ethernet (4×25G NRZ) unterstützt.
F: Was unterscheidet dieses aktive optische Kabel von separaten optischen Modulen und Patch-Cords?
A: Die MFA1A00‐E030 verfügt über eine auf Dauer an der Faser befestigte Optik, die eine versiegelteFabrikfertigung, die in der Regel kostengünstiger und einfacher zu installieren ist als diskrete Transceiver mit externer Faser.
F: Kann die Wiederherstellung des Zeitplans deaktiviert werden, um eine noch geringere Latenzzeit zu erreichen?
A: Absolut. Das Retiming kann per Spur über die I2C-Steuerung deaktiviert werden. Mit dem Retiming ausfällt der Stromverbrauch auf etwa 1,5 W und die Latenzzeit wird um etwa 10 ns pro Richtung reduziert.
F: Ist das Kabel richtungsorientiert oder erfordert es eine spezifische Ausrichtung?
A: Nein, das Kabel ist bidirektional und kann in beide Richtungen angeschlossen werden; die Elektronik verhandelt automatisch und die optischen Komponenten arbeiten an beiden Enden identisch.
F: Welche Art von Faser wird im 30m-Modell verwendet?
A: Der MFA1A00-E030 verwendet OM3-Multimode-Faser (50/125μm) für Längen bis zu 100m, was eine vollständige Kompatibilität mit der vorhandenen Multimode-Faserinfrastruktur gewährleistet.
Wichtige Vorsichtsmaßnahmen
- ESD-Empfindlichkeit:Obwohl die Kabelkonstruktion mechanisch robust ist, enthalten die QSFP28-Anschlüsse statisch empfindliche Komponenten.
- Mindestbiegungsradius:Verbiegen Sie die Faser nicht stärker als 30 mm, um optische Abbau oder dauerhafte Beschädigung zu vermeiden.
- Temperaturbereich:Betrieb nur bei einer Temperatur von 0 bis 70 °C; eine längere Exposition außerhalb dieses Bereichs kann die Zuverlässigkeit des VCSEL beeinträchtigen.
- Verbindungsreinigung:Die optischen Kontakte im QSFP28-Käfig vor jedem Einsetzen mit zugelassenen optischen Reinigungsmitteln überprüfen und reinigen.
- Laserprodukt der Klasse 1:Entspricht der Norm IEC 60825-1. Vermeiden Sie eine direkte Augenexposition mit der Blende.
