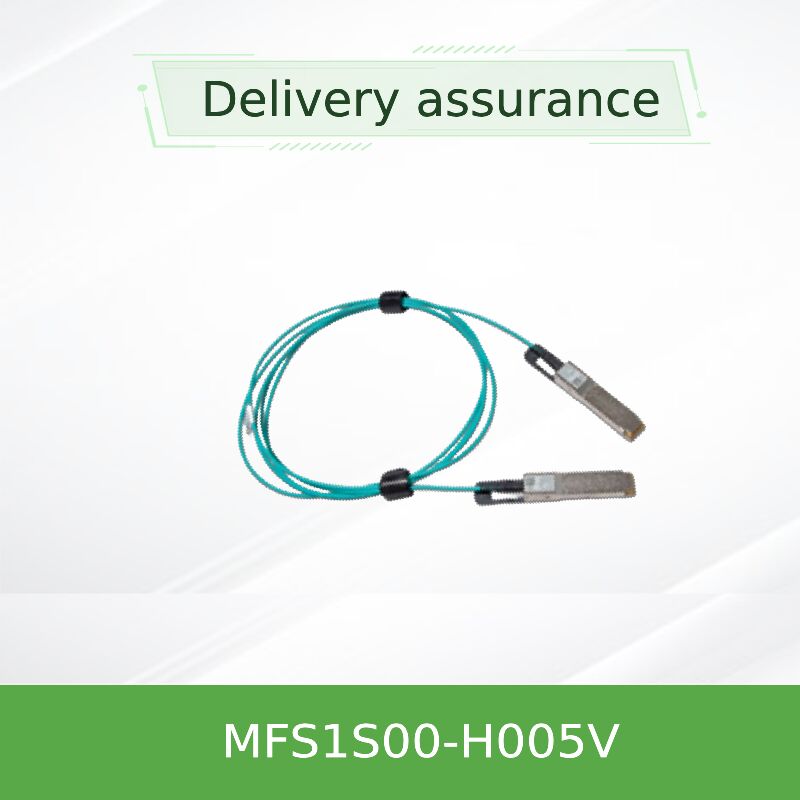

NVIDIA MFS1S00-H005V 200Gb/s QSFP56 Aktivoptisches Kabel 5m AOC für HDR InfiniBand

High-performance 5-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with low power consumption and exceptional signal integrity.

• 200 Gbit/s Gesamtbandbreite über 4x 50 Gbit/s PAM4-Lane pro Ende
• 5-Meter-Länge mit 3,0 mm Durchmesser, LSZH-bewertete Duplexfaserjacke
• Unterstützt InfiniBand HDR (200 Gb/s) und 200 Gigabit Ethernet
• Programmierbare Rx-Ausgangsamplitude und Vorbetonung
• Warmanschluss QSFP56-Formfaktor, SFF-8665-konform, typische Leistung von 5,0 W pro Ende

• 200 Gb/s Durchsatz:Vier 50Gb/s PAM4-Kanäle pro Richtung, insgesamt 200Gb/s Full Duplex.
• VCSEL-Technologie:Vertikale Oberflächen-Emissionslaser für zuverlässige, kostengünstige Multimode-Übertragung.
• Rücklauffähigkeit:Auswählbares Wiederaufsetzen auf allen Strecken bis zu 50 Gb/s für eine optimale Signalkonditionierung.
• Digitale diagnostische Überwachung (DDM):Echtzeitüberwachung der optischen Leistung, Temperatur, Spannung und Stromverzerrung.
• Programmierbare Ausgleichung:Tx-Eingabegleichung und Rx-Ausgabevorbetonung für die Linkoptimierung.

Der MFS1S00-H005V entsprichtSFF-8665(QSFP56 elektrisch) undSFF-8636(Verwaltungsschnittstelle).4x 50Gb/s PAM4-Modulationüber Multimodefaser (OM3/OM4) unterstütztInfiniBand HDR(IBTA 1.5) und200GBASE-SR4Ethernet, integriertCDR (Uhr und Datenwiederherstellung)pro Spur mit einer Geschwindigkeitswahl für 25,78125 GBd NRZ (EDR) oder 26,5625 GBd PAM4 (HDR).

Der MFS1S00-H005V wandelt elektrische 50Gb/s PAM4-Signale vom Host in optische Signale um, wobei an einem Ende vier VCSEL-Laser verwendet werden.Diese Signale bewegen sich über Multimodefasern und werden von Photodetektoren am anderen Ende in elektrische Signale umgewandelt.. Die integrierteFunktion zur Wiederherstellung der ZeitDie digitale Diagnostik überwacht kontinuierlich den Zustand der Verbindung und liefert Echtzeit-Feedback über die I2C-Schnittstelle.

• InfiniBand-HDR-Gewebe:Verbinden Sie die QM8700/QM8790-Schalter mit den ConnectX-6/7-Adaptern.
• 200GbE-Netzwerke:Link Spectrum SN3700/SN4600-Switches für Ethernet mit hoher Bandbreite.
• Top-of-Rack an den Server:Kurzstrecken-Rackverbindungen bis zu 5 m mit geringer Latenzzeit.
• Speichercluster:RDMA über konvergiertes Ethernet (RoCE) und NVMe-oF-Einsätze.

Anmerkung: Betriebstemperatur von 0°C bis 70°C, Lagerung von -40°C bis 85°C. Mindestbiegungsradius 30mm. Unterstützt eine Reichweite von bis zu 100 m bei längeren Längen (H050V, H100V).

• Gegen Passiv Kupfer:Längere Reichweite (5 m bis 100 m) mit geringerem Gewicht, besserer Luftströmung und EMI-Immunität.
• Gegen aktives Kupfer (ACC):Die optische Lösung bietet eine galvanische Isolierung und Möglichkeiten für längere Entfernungen.
• Integrierte Wiederherstellung:Verbessert die Signalqualität und die Jitterleistung gegenüber Standard-AOCs.
• Vollständige DDM-UnterstützungEchtzeit-optische Leistungs- und Temperaturüberwachung für eine proaktive Wartung.

Wir bieten rund um die Uhr technische Beratung, RMA-Dienstleistungen und Design-Unterstützung für die Verkabelungsinfrastruktur.Für Volumenbestellungen verfügbare individuelle LängenWir haben ein Inventar, das die Lieferung von Vorräten am selben Tag gewährleistet.

A:Ja, es ist voll kompatibel mit den ConnectX-6 (HDR) und ConnectX-5 (EDR) Adaptern, wenn es in geeigneten Modi verwendet wird.

A:Ja, es unterstützt 100GbE, indem es im 2x50G PAM4-Modus oder 4x25G NRZ-Modus mit geeigneten Geschwindigkeitsselektions-Einstellungen arbeitet.

A:Die MFS1S00-Serie unterstützt mit dem Modell -H100V bis zu 100 m. Die 5 m-Version ist ideal für Anschlüsse innerhalb des Racks.

A:Das Kabel verhandelt automatisch Protokoll und Geschwindigkeit mit dem Host.

A:Vermeiden Sie scharfe Kurven, um die Signalintegrität zu wahren.

• ESD-Empfindlichkeit:Verwenden Sie geerdete Handgelenkschnüren, wenn Sie in QSFP-Käfige einführen.
• Vor Gebrauch reinigen:Immer die optischen Steckverbinder mit geeigneten Ein-Klick-Reinigern reinigen, bevor sie eingesetzt werden. Kontamination verursacht Verbindungsfehler.
• Biegeradius:Der Biegeradius darf 30 mm nicht überschreiten; Verringerung der Spannung an den Steckverbinden.
• Betriebstemperatur:Die Umgebungstemperatur muss innerhalb von 0°C/70°C liegen.
• AufbewahrungIn einer sauberen, trockenen Umgebung zwischen -40°C und 85°C aufbewahren.
