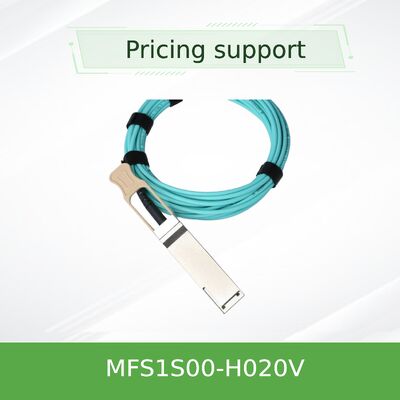

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 aktives optisches Kabel 20m AOC für HDR InfiniBand

Aktives optisches Kabel für mittlere Reichweiten von 20 Metern mit VCSEL-Technologie – liefert 200 Gbit/s Durchsatz über Multimode-Glasfaser für HDR InfiniBand und 200 GbE Rechenzentrum-Verbindungen mit integrierter digitaler Diagnose und geringem Stromverbrauch.

• 200 Gbit/s aggregierte Bandbreite über 4x 50 Gbit/s PAM4-Leitungen pro Ende
• 20 Meter Länge mit 3,0 mm Durchmesser, LSZH-zertifizierte Duplex-Glasfasermantel
• Unterstützt InfiniBand HDR (200 Gbit/s) und 200 Gigabit Ethernet
• Volle digitale Diagnoseüberwachung (DDM): optische Leistung, Temperatur, Spannung, Bias-Strom
• Hot-Plug-fähiger QSFP56-Formfaktor, SFF-8665-konform, 5,0 W typischer Stromverbrauch pro Ende

• 200 Gbit/s Durchsatz: Vier 50 Gbit/s PAM4-Kanäle pro Richtung, aggregiert 200 Gbit/s Vollduplex.
• VCSEL-Technologie: Vertikale Hohlraum-Oberflächenemitter-Laser für zuverlässige, kostengünstige Multimode-Übertragung über 20 m.
• Retiming-Fähigkeit: Wählbares Retiming auf allen Leitungen bis zu 50 Gbit/s für optimale Signalaufbereitung.
• Digitale Diagnoseüberwachung (DDM): Echtzeitüberwachung von optischer Leistung, Temperatur, Spannung und Bias-Strom für proaktive Wartung.
• Programmierbare Entzerrung: Tx-Eingangsentzerrung und Rx-Ausgangsvorbetonung zur Link-Optimierung.

Das MFS1S00-H020V entspricht SFF-8665 (QSFP56 elektrisch) und SFF-8636 (Management-Schnittstelle). Es verwendet 4x 50 Gbit/s PAM4-Modulation über Multimode-Glasfaser (OM3/OM4). Unterstützt InfiniBand HDR (IBTA 1.5) und 200GBASE-SR4 Ethernet. Integriertes CDR (Clock and Data Recovery) pro Leitung mit Ratenwahl für 25,78125 GBd NRZ (EDR) oder 26,5625 GBd PAM4 (HDR). RoHS-konform.

Das MFS1S00-H020V wandelt elektrische 50 Gbit/s PAM4-Signale vom Host in optische Signale um, indem es an einem Ende vier VCSEL-Laser verwendet. Diese Signale werden über Multimode-Glasfaser übertragen und am anderen Ende von Fotodetektoren wieder in elektrische Signale umgewandelt. Die integrierte Retiming-Funktion bereitet das Signal mithilfe von CDR-Schaltungen auf, reduziert Jitter und erhöht die Reichweite. Digitale Diagnosen überwachen kontinuierlich den Link-Status und liefern Echtzeit-Feedback über die I²C-Schnittstelle zur Link-Optimierung und Fehlerprognose.

• InfiniBand HDR-Netzwerke: Verbinden Sie QM8700/QM8790-Switches mit ConnectX-6/7-Adaptern über mehrere Racks hinweg.
• 200GbE-Netzwerke: Verbinden Sie Spectrum SN3700/SN4600-Switches für High-Bandwidth-Ethernet bis zu 20 m.
• Top-of-Rack zu benachbartem Rack: Verbindungen mittlerer Reichweite zwischen benachbarten Racks.
• Speicher-Cluster: RDMA über Converged Ethernet (RoCE) und NVMe-oF-Implementierungen, die eine größere Reichweite erfordern.

Hinweis: Betriebstemperatur 0 °C bis 70 °C, Lagerung -40 °C bis 85 °C. Minimaler Biegeradius 30 mm. Unterstützt bis zu 100 m Reichweite mit längeren Längen (H050V, H100V). Längentoleranz: ±0,5 m für 20 m Länge.

• vs. Passive Kupferkabel: Größere Reichweite (20 m) bei geringerem Gewicht, besserer Luftzirkulation und vollständiger EMI-Immunität.
• vs. Aktive Kupferkabel (ACC): Optische Lösung bietet galvanische Trennung und erweiterte Distanzfähigkeit.
• Integriertes Retiming: Verbessert die Signalqualität und Jitter-Leistung gegenüber Standard-AOCs bei 20 m Distanz.
• Volle DDM-Unterstützung: Echtzeit-Überwachung von optischer Leistung und Temperatur für proaktive Wartung und Fehlerprognose.
• Flexibilität für mittlere Reichweiten: Ideal für Verbindungen zwischen benachbarten Racks oder über Gänge hinweg.

Wir bieten 24/7 technische Beratung, RMA-Services und Unterstützung bei der Planung von Verkabelungsinfrastrukturen. Jedes MFS1S00-H020V wird mit einer 1-Jahres-Garantie und 100% Werksprüfung geliefert. Kundenspezifische Längen sind für Volumenbestellungen verfügbar. Unser Lagerbestand gewährleistet den Versand am selben Tag für vorrätige Artikel. Pre-Sales-Support für die Überprüfung der Transceiver-Kompatibilität und die Berechnung des Link-Budgets ist verfügbar.

A: Ja, es ist vollständig kompatibel mit ConnectX-6 (HDR) und ConnectX-5 (EDR) Adaptern. Die 20 m Reichweite liegt gut innerhalb des optischen Budgets für HDR.

A: Ja, er unterstützt 100GbE, indem er im 2x50G PAM4-Modus oder im 4x25G NRZ-Modus mit entsprechenden Ratenwahleinstellungen arbeitet.

A: Der Stromverbrauch beträgt typischerweise 5,0 W pro Ende, unabhängig von der Länge aufgrund des integrierten Retimings und der VCSEL-Treiber.

A: Nein, es ist Plug-and-Play. Das Kabel verhandelt automatisch Protokoll und Geschwindigkeit mit dem Host.

A: Der minimale Biegeradius beträgt 30 mm. Vermeiden Sie scharfe Biegungen, um die Signalintegrität zu erhalten.

• ESD-Empfindlichkeit: Verwenden Sie geerdete Handgelenkschlaufen beim Einsetzen in QSFP-Käfige. Die Anschlüsse werden mit Schutzkappen geliefert – entfernen Sie diese erst unmittelbar vor der Installation.
• Vor Gebrauch reinigen: Reinigen Sie optische Anschlüsse immer mit geeigneten Ein-Klick-Reinigern vor dem Einsetzen – Verschmutzungen verursachen Link-Fehler.
• Biegeradius: Überschreiten Sie nicht den Biegeradius von 30 mm; vermeiden Sie Zug auf die Anschlüsse.
• Betriebstemperatur: Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0 °C und 70 °C liegt.
• Lagerung: Lagern Sie es in einer sauberen, trockenen Umgebung zwischen -40 °C und 85 °C.
