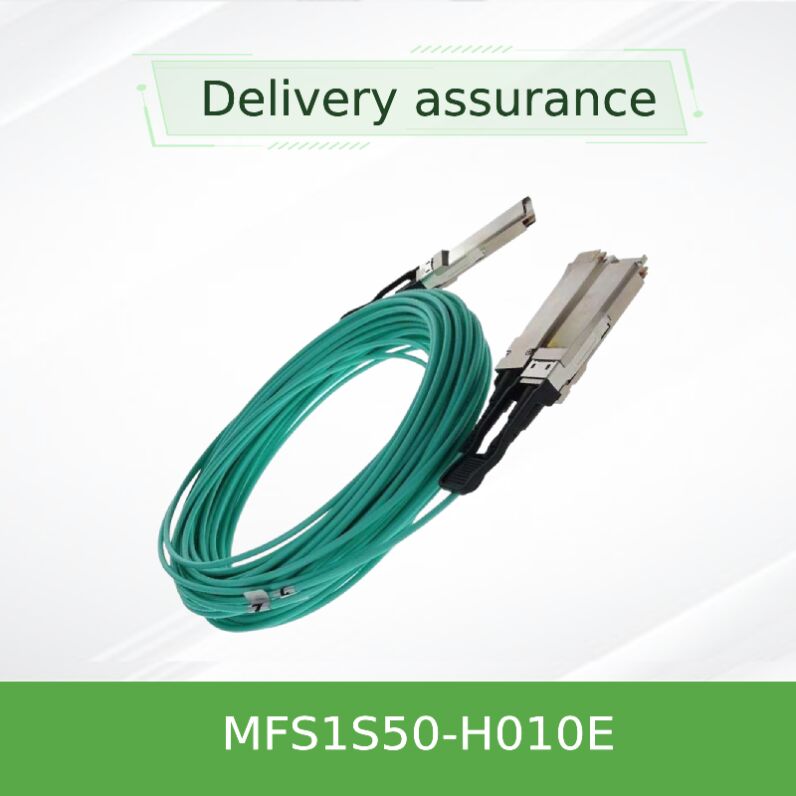

NVIDIA Mellanox MFS1S50-H010E 200 Gbit/s auf 2x100 Gbit/s QSFP56 aktives optisches Splitterkabel 10m AOC

Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.

• 200Gb/s bis 2x100Gb/s Breakout-Architektur (4x50G PAM4 bis 2x2x50G)
• 10 Meter lang mit Multimode-Wasserfaser, LSZH-Klassifizierte Jacke
• Unterstützt InfiniBand HDR (200G) bis HDR100 (100G) und 200GbE bis 100GbE
• Programmierbare Rx-Ausgangsamplitude und Vorbetonung.
• Hot-plugbare QSFP56-Anschlüsse, SFF-8665-konform, 4,5 W (200G-Ende) / 3,0 W (100G-Ende)

• Breakout-Architektur:Ein 200Gb/s QSFP56-Endteil spaltet sich in zwei 100Gb/s QSFP56-Endteile, ideal für Switch-to-Server-Verbindungen.
• VCSEL-Technologie:Vertikale Oberflächen-Emissionslaser für eine zuverlässige, kostengünstige Multimode-Übertragung über 10 m.
• Unterstützung von Doppeldatenraten:200G HDR bis 2x100G HDR100 (InfiniBand) oder 200GbE bis 2x100GbE.
• Digitale diagnostische Überwachung (DDM):Echtzeitüberwachung der optischen Leistung, Temperatur, Spannung und des Verzerrungsstroms pro Spur.
• Niedriger Stromverbrauch:4.5W typisch am Ende von 200G, 3.0W pro Ende von 100G.

Die MFS1S50-H010E entsprichtSFF-8665(QSFP56 elektrisch) undSFF-8636(Verwaltungsschnittstelle).4x 50Gb/s PAM4-ModulationDas System wird von einem Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss.InfiniBand HDR/HDR100(IBTA 1.5) und200GBASE-SR4 / 100GBASE-SR2Ethernet, integriertCDR (Uhr und Datenwiederherstellung)pro Spur mit Geschwindigkeitswahl für 25,78125 GBd NRZ oder 26,5625 GBd PAM4.

Der MFS1S50-H010E wandelt elektrische 50Gb/s PAM4-Signale aus dem Host 200G-Port mit vier VCSEL-Lasern in optische Signale um.Die vier optischen Schienen sind in zwei Gruppen von jeweils zwei Schienen aufgeteilt.Auf jedem 100G-Ende werden die optischen Signale wieder in elektrische umgewandelt.CDR-NeuaufbereitungDigitale Diagnostik überwacht kontinuierlich den Zustand der Verbindung und liefert Echtzeit-Feedback über die I2C-Schnittstelle.

• Verbindungen zum Server:Anschließen Sie einen 200G QM8700-Switchanschluss an zwei 100G ConnectX-6/7-Adapter.
• 200GbE bis 100GbE Ausbruch:Verknüpfen Sie einen 200G-Spektrum-Switch mit zwei 100G-Servern oder Speicherknoten.
• " Top-of-Rack Fan-Out: " Ich bin nicht derjenige, der das Ding versteht.Effiziente Nutzung von Schaltanlagen mit hoher Dichte für die Infrastruktur mit gemischter Geschwindigkeit.
• HDR100-Cluster:Bauen Sie kostengünstige HDR100-Gewebe mit HDR-Switch mit Breakout-Kabeln.

Anmerkung: Betriebstemperatur 0°C bis 70°C, Lagerung -40°C bis 85°C. Mindestbiegungsradius 30mm. Endleistung 100G: 3,0W typisch.

• Gegen Passiv Kupfersplitter:Längere Reichweite (10 m) mit geringerem Gewicht, besserer Luftdurchflutung und vollständiger EMI-Immunität.
• gegenüber getrennten AOCs:Ein einzelnes Kabel reduziert die Kosten und vereinfacht die Kabelverwaltung für Fan-Out-Anwendungen.
• Integrierte Wiederherstellung:Verbessert die Signalqualität und die Jitter-Leistung über eine Weite.
• Vollständige DDM-UnterstützungEchtzeitoptische Leistungs- und Temperaturüberwachung pro Port für eine proaktive Wartung.
• HDR100 Optimierung:Perfekt für den Aufbau kostengünstiger 100G-Stoffe mit 200G-Switch-Ports.

Wir bieten rund um die Uhr technische Beratung, RMA-Dienstleistungen und Design-Unterstützung für die Verkabelungsinfrastruktur.Für Volumenbestellungen verfügbare individuelle Längen. Unser Inventar gewährleistet den Versand am selben Tag für Vorräte. Vorverkaufsunterstützung für die Überprüfung der Kompatibilität der Transceiver und die Berechnung des Linkbudgets ist verfügbar.

A:Ja, es ist genau für diesen Anwendungsfall konzipiert ∙200G HDR-Schalter zu zwei HDR100-Adaptern.

A:Ja, es unterstützt sowohl 200GbE/100GbE als auch InfiniBand-HDR/HDR100-Protokolle.

A:Jedes 100G-Ende verbraucht typischerweise etwa 3,0 Watt, maximal 3,5 Watt.

A:Beide 100G-Enden müssen für den ordnungsgemäßen Betrieb an gültige Ports angeschlossen sein; das Kabel ist nicht für den Einsatz an einem Ende ausgelegt.

A:Vermeiden Sie scharfe Kurven, um die Signalintegrität zu wahren.

• ESD-Empfindlichkeit:Verwenden Sie geerdete Handgelenkschnüren, wenn Sie in QSFP-Käfige einführen.
• Vor Gebrauch reinigen:Immer die optischen Steckverbinder mit geeigneten Ein-Klick-Reinigern reinigen, bevor sie eingesetzt werden. Kontamination verursacht Verbindungsfehler.
• Biegeradius:Der Biegeradius darf 30 mm nicht überschreiten; Verringerung der Spannung an den Steckverbinden.
• Betriebstemperatur:Die Umgebungstemperatur muss innerhalb von 0°C/70°C liegen.
• AufbewahrungIn einer sauberen, trockenen Umgebung zwischen -40°C und 85°C aufbewahren.
