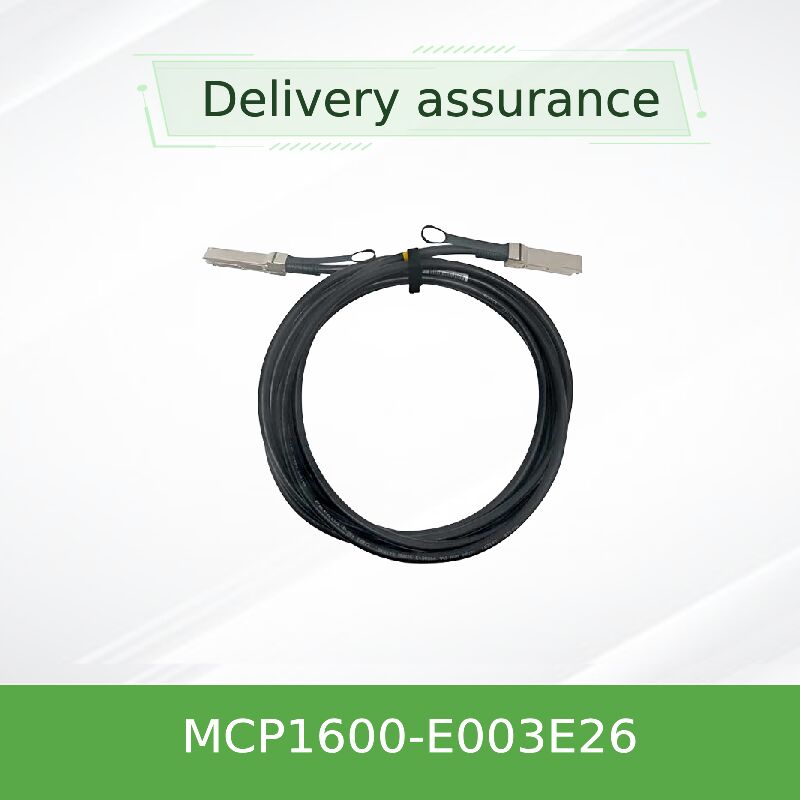

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passives DAC-Kabel 3m EDR InfiniBand
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP1600-E003E26 |
| Dokumentieren: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Technologie: | Infiniband |
| Typ: | Mellanox AOC -Kabel | Kabellänge: | 3 Meter |
| Name: | Mellanox DAC-Kabel MCP1600-E003E26 IB EDR 100 Gbit/s 4x 25G-NRZ QSFP28 LSZH 3 m 26AWG Infiniband-Net | Stichwort: | Mellanox DAC -Kabel |
| Hervorheben: | MCP1600-E003E26,QSFP28 Passiv-DAC-Kabel,3M DAC Cable |
||
Produkt-Beschreibung
Kosteneffizientes 3-Meter-passives Kupferkabel mit 100 Gb/s Durchsatz für EDR-InfiniBand- und 100 GbE-Anwendungen mit nahezu null Stromverbrauch, ultrageringer Latenzzeit,und robuste Signalintegrität für kurzstreckige Rechenzentrumsverbindungen.
- Gesamtbandbreite von 100 Gbit/s über 4 25 Gbit/s NRZ-Strecken pro Richtung
- 3 Meter lang mit 26AWG-Leitern, schwarze LSZH-Jacke
- Unterstützt InfiniBand EDR (100Gb/s) und 100 Gigabit Ethernet
- Fast Null Stromverbrauch (<0.1W)
- QSFP28-Formfaktor mit Warmanschluss, SFF-8665-konform, RoHS-konform
- Durchsatz von 100 Gb/s:Vier 25 Gb/s NRZ-Kanäle pro Richtung, insgesamt 100 Gb/s Full Duplex.
- Passives Kupfer:Keine aktiven Komponenten niedrigste Kosten, Null Latenz und praktisch Null Stromverbrauch.
- 26AWG Leiter:Optimiert für 3 Meter Reichweite mit ausgezeichneter Signalintegrität.
- Protokoll-Agnostiker:Unterstützt InfiniBand EDR und 100GbE mit Autoverhandlung.
- Strenge Prüfung:100% der Produktion wurden mit Mellanox-Systemen auf BER < 1E-15 getestet.
Die MCP1600-E003E26 entsprichtSFF-8665(QSFP28 elektrisch) undSFF-8636(Verwaltungsschnittstelle).4x 25Gb/s NRZ-ModulationBei der Verarbeitung von Spinnstoffen wird dieInfiniBand EDR(IBTA 1.3) und100GBASE-CR4Ethernet. Integrierte EEPROM stellt Produktidentifizierung über I2C. RoHS-konform mit LSZH-Jacket.
Als passives, direktes Kupferkabel,Der MCP1600-E003E26 setzt auf hochwertige 26AWG-Twisted Pairs und eine präzise Impedanz-Matching (100Ω-Differenz) zur Übertragung von 25Gb/s NRZ-Signalen bis zu 3 Meter ohne aktive VerstärkungDie Konstruktion des Kabels minimiert Schiebe und Überspannung, während das EEPROM die Hostgeräte mit Konfigurationsdaten (Länge, Anbieter, Ausgleichsempfehlungen) versorgt.Nullverzögerung, fast NullleistungAnschluss ideal für Kurzstreckenverbindungen innerhalb des Racks.
- InfiniBand-EDR-Gewebe:Anschließen Sie die QM8700/QM8790-Schalter an die ConnectX-5/6-Adapter innerhalb der Racks.
- 100GbE-Netzwerke:Link Spectrum schaltet zu Servern oder Speicherknoten bis zu 3 m voneinander entfernt.
- Top-of-Rack an den Server:Kurzstreckenverbindungen innerhalb des Racks mit minimalem Strom und Kosten.
- Speichercluster:RDMA über konvergiertes Ethernet (RoCE) und NVMe-oF-Einsätze.
| Modell | Länge | AWG | Datenrate | Verbindungsstück | Macht | Kabeldurchmesser |
|---|---|---|---|---|---|---|
| MCP1600-E003E26 | 3 m | 26 AWG | 100 Gbit/s (4x25 G NRZ) | QSFP28 | < 0,1 W | 9.4 ± 0,4 mm |
| MCP1600-E002E30 | 2 m | 30 AWG | 100 Gbit/s | QSFP28 | < 0,1 W | 7.1 ± 0,35 mm |
| MCP1600-E005E26 | 5 m | 26 AWG | 100 Gbit/s | QSFP28 | < 0,1 W | 9.4 ± 0,4 mm |
Anmerkung: Betriebstemperatur von 0°C bis 70°C, Lagerung von -40°C bis 85°C. Mindestbogenradius: 47 mm (5x Durchmesser). Wiederholungsbogenradius: 94 mm (10x Durchmesser).
- Gegen aktive optische Kabel (AOC):Bedeutend niedrigere Kosten, kein Stromverbrauch und keine Reinigung erforderlich.
- Gegen aktives Kupfer (ACC):Niedrigere Kosten und keine Leistung ̇ ideal für sehr kurze Strecken ≤3 m.
- Nachgewiesene ZuverlässigkeitEine bessere BER als 1E-15 bei Mellanox-Systemen gewährleistet eine fehlerfreie Übertragung.
- Stärkere 26AWG:Bessere Signalintegrität bei 3m im Vergleich zu 30AWG Kabeln.
Wir bieten rund um die Uhr technische Beratung, RMA-Dienstleistungen und Design-Unterstützung für die Verkabelungsinfrastruktur.Unser Inventar sorgt für die Versendung am selben Tag für Vorräte.Vorverkaufsunterstützung für die Kompatibilitätsprüfung mit ConnectX-Adaptern und Quantum-Switches ist verfügbar.
F: Ist dieses Kabel mit den ConnectX-5 und ConnectX-6-Adaptern kompatibel?
A:Ja, es ist voll kompatibel mit den ConnectX-5 (EDR) und ConnectX-6 (EDR/HDR100) Adaptern.
F: Kann ich diesen DAC für 100GbE-Anwendungen verwenden?
A:Ja, es unterstützt 100GBASE-CR4 Ethernet sowie InfiniBand EDR.
F: Welcher ist der Mindestbiegungsradius für die Installation?
A:Für eine einzelne Biegung (weit vom Steckverbinder entfernt) beträgt das Minimum 47 mm (5x Durchmesser).
F: Ist eine Konfiguration erforderlich?
A:Nein, es ist Plug-and-Play, das EEPROM stellt die Identifizierung zur Verfügung und der Host stellt automatisch die Verbindung ein.
F: Wie hoch ist der Stromverbrauch?
A:Nahezu Null (< 0,1 W), da keine aktiven Bestandteile vorhanden sind.
- ESD-Empfindlichkeit:Verwenden Sie geerdete Handgelenkschnüren, wenn Sie in QSFP-Käfige einführen.
- Biegeradius:Überschreiten Sie nicht den Mindestbiegungsradius (47 mm Einzelbiege, 94 mm Wiederholungsbiege).
- Betriebstemperatur:Die Umgebungstemperatur muss innerhalb von 0°C/70°C liegen.
- AufbewahrungIn einer sauberen, trockenen Umgebung zwischen -40°C und 85°C aufbewahren.
- Kompatibilität:Überprüfen Sie, ob der Steckertyp (QSFP28) mit Ihrem Gerät übereinstimmt.
