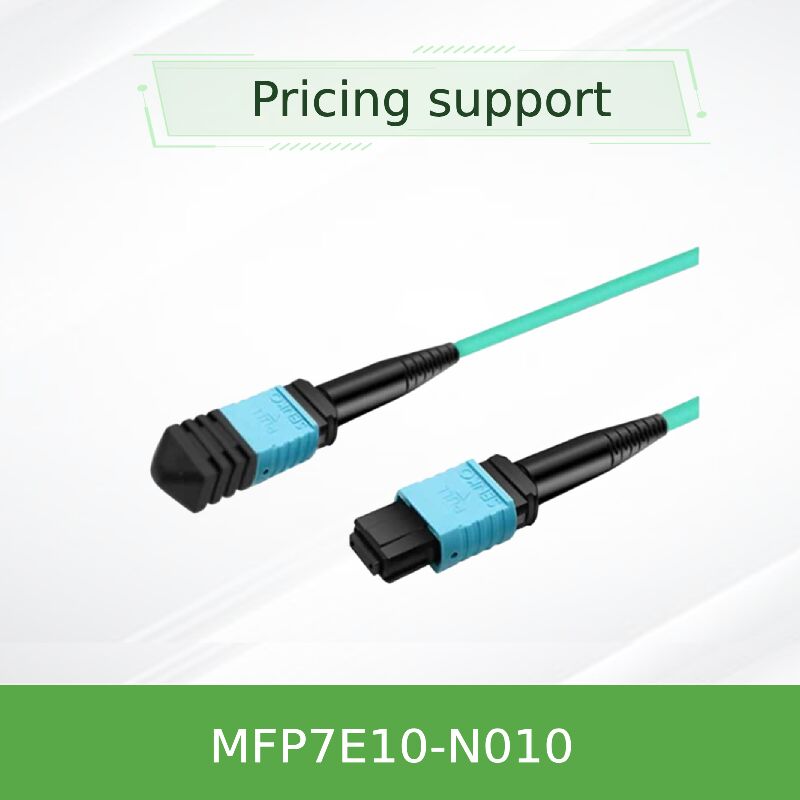

NVIDIA MFP7E10-N010 10m MPO12/APC Multimode Kabel 800G InfiniBand
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E10-N010 |
| Dokumentieren: | MFP7E10-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Technologie: | Infiniband |
| Typ: | Passives Glasfaserkabel | Kabellänge: | 10 Meter |
| Modell: | MFP7E10-N010 | Name: | Mellanox AOC MFP7E10-N010 Passives Glasfaserkabel MMF MPO12 APC auf MPO12 APC 10 m |
| Stichwort: | Mellanox -Kabel | ||
Produkt-Beschreibung
NVIDIA MFP7E10-N010
MPO12/APC Multimode-Glasfaserkabel
Hochdichte passive optische Verbindung für 400G/800G InfiniBand und Ethernet. Verbindet Twin-Port OSFP-Switches direkt mit OSFP- oder QSFP112-Adaptern.
Produktübersicht
Die Serie NVIDIA MFP7E10-Nxxx ist ein passives MPO-12/APC-zu-MPO-12/APC Multimode-Glasfaserkabel, das für Kurzstreckenverbindungen in Hochleistungsrechenzentren entwickelt wurde. Das 10 m (10-Meter-Variante) verwendet acht aktive Fasern in einer Typ-B-Crossover-Topologie, um eine direkte Kupfer-/optische Verbindung ohne Polaritätsumkehradapter zu ermöglichen. Mit einer 8-Grad-Schrägschliff-Politur (APC - Angled Physical Contact) werden Rückreflexionen minimiert, was die Signalintegrität für PAM4-Modulationen bis zu 800 Gbit/s gewährleistet.
Jedes Kabel ist werkseitig nach Telcordia GR-1435 getestet und unterstützt Betriebstemperaturen von 0 bis 70 °C. Der aqua LSZH-Mantel bietet Flammwidrigkeit und reduziert gleichzeitig die Emission toxischer Rauche, geeignet für Hochleistungs-Switches und GPU-Cluster. Für 10-Meter-Verbindungen verwendet das Kabel kostengünstige OM3-Fasern.
Wichtige Fakten
- Teilenummer: MFP7E10-N010 (10m), auch N003/N005/N007 bis N050
- Fasertyp: Multimode 50/125µm OM3 (Standard für 10m)
- Steckverbinder: MPO-12/APC Buchse, grünes Gehäuse, 8° Schrägschliff
- Einfügedämpfung (max): ≤0,354 dB (0,35 + 0,0004*10)
- Rückflussdämpfung: ≥35 dB
- Minimaler Biegeradius: 30 mm (dynamisch / statisch)
- Max. Reichweite für OM3: 30m (mit zwei Patchfeldern); OM4 empfohlen für über 30m
Warum MPO-12/APC?
Winkelschliff-Steckverbinder unterdrücken Rückreflexionen, die ansonsten die Laserleistung in Hochgeschwindigkeits-Transceivern beeinträchtigen würden. Im Gegensatz zu ultra-geschliffenen (UPC) Versionen ermöglicht APC einen zuverlässigen Betrieb bei 50G PAM4 pro Lane. Die grüne NVIDIA-Hülle identifiziert schnell die APC-Kompatibilität und verhindert Fehlsteckungen mit älteren blauen UPC-Kabeln.
Typ-B-Crossover: Lane 1 an einem Ende ist mit Lane 12 am gegenüberliegenden Ende verbunden – ideal für 4-Lane-Tx/Rx-Paarung ohne externe Crossover-Kabel.
Technologie & Signalintegrität
Entwickelt für 800G DR8 / 400G DR4-Architekturen, enthält jedes Kabel 8 Multimode-Fasern in einer gekreuzten Pinbelegung. Die 8-Grad-APC-Schnittstelle reduziert die optische Rückflussdämpfung auf >35 dB, was für Hochbaudratentransceiver wie NVIDIA MMA4Z00-NS (Twin-Port OSFP) entscheidend ist. Das passive Design verbraucht keinen Strom und verursacht keine Latenz, was es ideal für Switch-zu-Switch- oder Switch-zu-DPU-Verbindungen in NDR InfiniBand-Netzwerken macht.
Strenge Tests der Stirnflächengeometrie und IL/RL-Verifizierung stellen sicher, dass jedes Kabel die strengen Anforderungen moderner 800G Ethernet- und NVLink-Fabric-Erweiterungen erfüllt.
Typische Einsatzszenarien
- Verbindung von Twin-Port OSFP 800 Gbit/s Switches (z. B. Quantum-2) mit ConnectX-7 Netzwerkadaptern innerhalb einer Rack-Spanne von 10 Metern.
- Verbindung von NVIDIA BlueField-3 DPUs (QSFP112 oder OSFP) mit Top-of-Rack-Switches in benachbarten Rack-Positionen.
- Spine-Leaf-Verbindungen in Speicherservern, die Kurzstrecken-OM3-Verbindungen erfordern.
- Multimode-Backbone innerhalb eines einzelnen Racks oder zwischen benachbarten Racks (≤30m für OM3).
Kompatibilität
Das MFP7E10-N010 funktioniert mit jedem Transceiver oder System, das MPO-12/APC-Buchsen akzeptiert und eine Typ-B-Pinbelegung erwartet. Verifizierte Kompatibilität umfasst:
- NVIDIA MMA4Z00-NS (Twin-Port OSFP DR8, 800G)
- NVIDIA MMA4Z00-NS400 (Single-Port OSFP 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- InfiniBand NDR 400G/800G Switches und ConnectX-7 Adapter
- Standard 400GbE Switches mit MPO-12 APC optischen Schnittstellen
Technische Spezifikationen
| Parameter | Wert (MFP7E10-N010) |
|---|---|
| Produkttyp | Passives MPO-12/APC Multimode-Glasfaserkabel, Typ B Crossover |
| Länge (nominal) | 10 Meter; Toleranz: +0,1/-0 m (L <5m) oder +2%*L/-0 (L≥5m)Aktive Fasern |
| 8 (4 Tx / 4 Rx Richtung) | Kabeldurchmesser |
| 3,0 ± 0,2 mm | Mantelmaterial |
| Aqua LSZH / OFNR (Low Smoke Zero Halogen, Riser-fähig) | Faser-Kern |
| 50/125 µm Multimode (OM3 für ≤30m; OM4 für >30m) — OM3 bei 10m verwendet | Einfügedämpfung (max) |
| ≤0,354 dB (0,35 + 0,0004 * 10) | Rückflussdämpfung (min) |
| 35 dB | Betriebstemperatur |
| 0°C bis 70°C | Lagertemperatur |
| -40°C bis 85°C | Relative Luftfeuchtigkeit |
| 10% ~ 85% (nicht kondensierend) | Regularien |
| RoHS, CE, FCC Klasse A, CB, cTUVus, RCM, VCCI | Laserklasse |
| Klasse 1 (IEC 60825-1/2, 21 CFR 1040) | Auswahlhilfe (MFP7E10-Nxxx Serie) |
Bestellnummer
| Länge | Fasertyp (Standard) | MFP7E10-N003 |
|---|---|---|
| 3 m | OM3 | MFP7E10-N030 |
| 5 m | OM3 | MFP7E10-N030 |
| 7 m | OM3 | MFP7E10-N030 |
| 10 m | OM3 | MFP7E10-N030 |
| 15 m | OM3 | MFP7E10-N030 |
| 20 m | OM3 | MFP7E10-N030 |
| 25 m | OM3 | MFP7E10-N030 |
| 30 m | OM3 (OM4 optional) | MFP7E10-N035 |
| 35 m | OM4 | Hinweis: Für Längen über 30 m ist OM4-Faser erforderlich, um eine Reichweite von 50 m zu gewährleisten. MFP7E10-N010 wird standardmäßig mit OM3-Faser geliefert, die native 800G bis zu 30 Meter einschließlich Patchfeldern unterstützt. |
| 40 m | OM4 | Hinweis: Für Längen über 30 m ist OM4-Faser erforderlich, um eine Reichweite von 50 m zu gewährleisten. MFP7E10-N010 wird standardmäßig mit OM3-Faser geliefert, die native 800G bis zu 30 Meter einschließlich Patchfeldern unterstützt. |
| 50 m | OM4 | Hinweis: Für Längen über 30 m ist OM4-Faser erforderlich, um eine Reichweite von 50 m zu gewährleisten. MFP7E10-N010 wird standardmäßig mit OM3-Faser geliefert, die native 800G bis zu 30 Meter einschließlich Patchfeldern unterstützt. |
Warum Starsurge für NVIDIA optische Kabel wählen?
100% kompatibel & getestet:
- Jedes MFP7E10-Kabel wird vor dem Versand mit NVIDIA-Transceivern verifiziert.Lagerbestand & schnelle Lieferung:
- Beliebte Längen (3m, 5m, 10m, 20m, 30m, 50m) im regionalen Lager vorrätig.Technischer Support:
- Kompatibilitätsprüfung vor dem Verkauf und Fehlerbehebung nach dem Verkauf.Massenpreise & Kennzeichnung:
- Kundenspezifische Serialisierung / Asset-Tags für Großprojekte verfügbar.Globaler Versand:
- DDP/FedEx/UPS-Optionen für USA, EU, APAC und Nahen Osten.Service & Support
Hong Kong Starsurge Group bietet eine 1-Jahres-Garantie gegen Herstellungsfehler sowie eine 24-Stunden-Ingenieur-Reaktionszeit. Wir bieten Anleitungen zur Reinigung und Inspektion, um eine optimale Einfügedämpfung zu gewährleisten. Für Installationen über 30 m oder kundenspezifische Hybridkabel (MPO zu Duplex) kontaktieren Sie bitte unser Solution-Team.
Häufig gestellte Fragen
F1: Kann MFP7E10-N010 für 800G-Links länger als 30 Meter verwendet werden?
F2: Ist die Kabelpolarität für NVIDIA Quantum-2 Switches geeignet?
F3: Was ist der Unterschied zwischen MFP7E10 und MFP7E20?
F4: Empfehlen Sie ein Reinigungsset?
F5: Ist die 10m-Länge für 400G und 800G garantiert?
Handhabungshinweise
Entfernen Sie die Staubkappen nicht
- bis zum Zeitpunkt der Installation. Kontamination ist die Hauptursache für Link-Degradation.Reinigen Sie immer sowohl den Kabelstecker als auch die optische Buchse des Transceivers mit einem MPO-APC-spezifischen Reiniger.
- Biegen Sie das Kabel nicht enger als 30 mm Radius, insbesondere in der Nähe der Steckverbinder.
- Mischen Sie niemals MPO-APC (grün/schräg) mit MPO-UPC (blau/flach) – dies führt zu physischen Schäden.
- Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen bei der Handhabung von steckbaren Transceivern, obwohl das Kabel selbst passiv ist.
