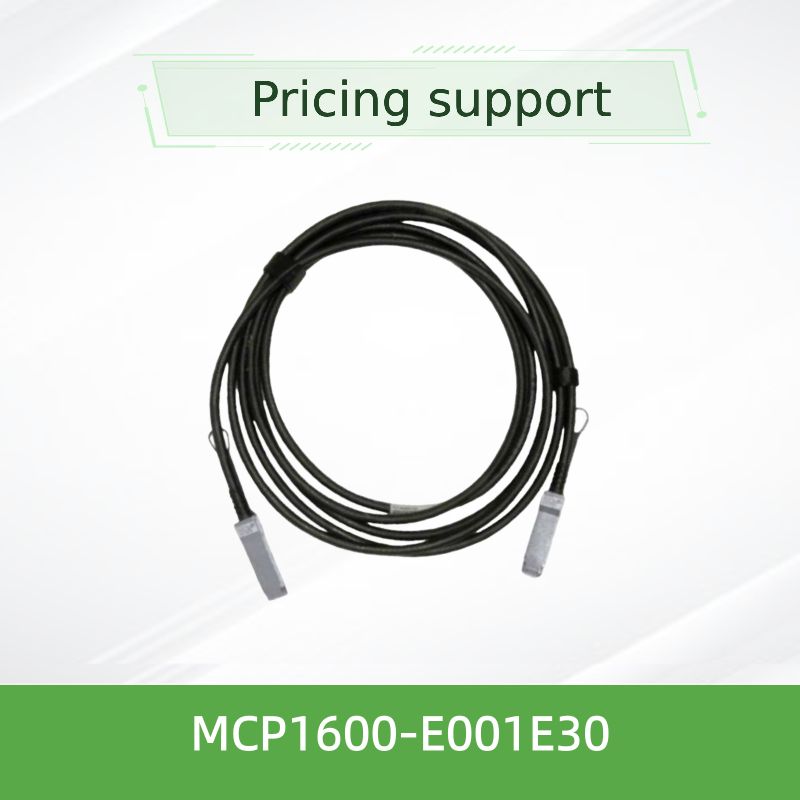

Mellanox MCP1600-E001E30 100Gb/s QSFP28 Passives Kupfer-DAC
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP1600-E001E30 |
| Dokumentieren: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 STÜCK |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | NEU UND ORIGINAL | Technologie: | Infiniband |
| Typ: | Mellanox AOC -Kabel | Kabellänge: | 3 Meter |
| Name: | Mellanox DAC-Kabel MCP1600-E003E26 IB EDR 100 Gbit/s 4x 25G-NRZ QSFP28 LSZH 3 m 26AWG Infiniband-Net | Stichwort: | Mellanox DAC -Kabel |
| Hervorheben: | Dac Mellanox qsfp28 Kabel,Passives Kupferkabel von 100 Gb/s,Mellanox MCP1600-E001E30 DAC |
||
Produkt-Beschreibung
Mellanox MCP1600-E001E30 100Gb/s QSFP28 Passives Kupfer-DAC
InfiniBand EDR 1m / 30AWG SFF-8665. Kurzreichende 100G-Verbindung - passives Kupfer, geringe Leistung, Bit Error Rate < 1E-15 mit Mellanox-Systemen. Ideal für Top-of-Rack- und Switch-to-Server-Verbindungen.
- Datenrate von 100 Gbit/s
- 3.3V Einzelversorgung
- LSZH- und RoHS-konforme Jacke
- mit einer Breite von mehr als 20 mm
Produktübersicht

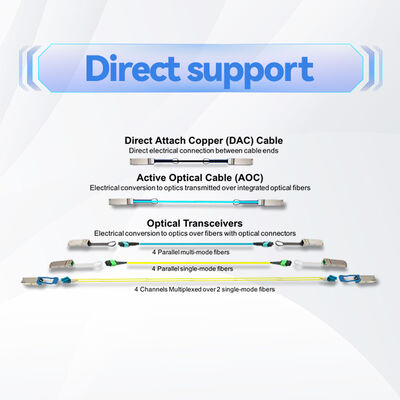

Das Mellanox MCP1600‐E001E30 ist ein leistungsfähiges 100Gb/s QSFP28-Direct-Attach-Kupferkabel (DAC), das für InfiniBand-EDR- und Ethernet-Anwendungen entwickelt wurde.Dieses passive Kabel-Bündel umfasst vier hochgeschwindige Kupferpaare, die jeweils mit einer Geschwindigkeit von 25 Gbit/s arbeiten und eine Gesamtbandbreite von 100 Gbit/s über 1 Meter liefern.Energieeffiziente Lösung für Kurzstreckenverbindungen in Rechenzentren und Hochleistungsrechenclustern.
Jeder QSFP28-Anschluss umfasst einen eingebauten EEPROM mit Produktkonfigurationsdaten, die über die I2C-Verwaltungsschnittstelle (SFF-8636-konform) ablesbar sind.Das Kabel wird streng getestet, um eine optimale Signalintegrität zu gewährleisten, Haltbarkeit und Aus-der-Box-Zuverlässigkeit.
Wesentliche Merkmale
- Datenquote- bis zu 100 Gb/s (4×25 Gb/s)
- Einhaltung der Vorschriften- SFF‐8665 QSFP28, SFF‐8636 I2C
- Macht- typische 0,1 W, 3,3 V
- Gehäuse-Temperatur- Betrieb bei 0°C bis 70°C
- Bitfehlerquote- < 1E-15 (mit Mellanox-Systemen)
- Kleider und Kleidung- LSZH (Low Smoke Zero Halogen)
- PCB- bleifrei und halogenfrei
- Biegeradius- 35,5 mm (einfach), 71 mm (wiederholt)
- mit einer Breite von mehr als 20 mm- unterstützt das Einfügen von Lebendmaterial
- Umwelt- RoHS-konform
Technologie und Design
Die MCP1600‐E001E30 verwendet eine passive Kupfer-Twin-Ax-Technologie mit präzise abgestimmten Differenzialpaaren, um Verzerrungen und Einsatzverluste zu minimieren.Die Kabelkonstruktion umfasst eine robuste Außenmantel (LSZH) und Belastungslinderungsstiefel, die den mechanischen Anforderungen der SFF‐8665 entsprechen.Jede Baugruppe wird für eine 100ΩDifferenzimpedanz charakterisiert und auf die Ausbreitungsverzögerung (typischerweise 4,5 ns/m) geprüft.Dies führt zu einer nahezu Null-Latenz und einem minimalen Stromverbrauch - eine ideale Wahl für Stromversorgungsbedingungen.
Typische Einsätze

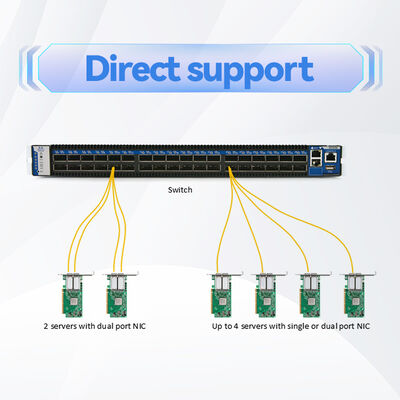

- Top-of-Rack (ToR) -Schalter zu Serververbindungen in 100G EDR InfiniBand-Textilien
- High-Performance Computing (HPC) -Cluster und GPU-basierte Systeme
- Architekturen für Leaf-Spin-Architekturen von Rechenzentren, die Kupferverbindungen mit kurzer Reichweite benötigen
- Speicherbereichsnetze (SAN) und NAS-Head-Verbindungen
- Prüf- und Messvorgänge, bei denen eine deterministische geringe Latenz kritisch ist
Vereinbarkeit
Plattformen und Systeme:
- Mellanox Spectrum®-Schalter
- Mellanox QuantumTM InfiniBand-Schalter
- NVIDIA® ConnectX® Adapter (EDR)
- NVIDIA BlueField® DPUs
- Industriestandard QSFP28-Anschlüsse (100G Ethernet/EDR)
- Server mit QSFP28-Käfigen (basiert auf Intel, AMD, ARM)
Konformität mit SFF‐8665 und SFF‐8636 und Gewährleistung der Interoperabilität mit den wichtigsten Anbietern von Netzwerkgeräten.
Spezifikationstabelle
| Parameter | Min. | Typisch | Maximal | Einheit |
|---|---|---|---|---|
| Versorgungsspannung (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Stromverbrauch | - Ich weiß nicht. | 0.1 | - Ich weiß nicht. | W |
| Betriebsfalltemperatur | 0 | - Ich weiß nicht. | 70 | °C |
| Betriebsrelative Luftfeuchtigkeit | 5 | - Ich weiß nicht. | 85 | % |
| Lagertemperatur | - 40 | - Ich weiß nicht. | 85 | °C |
| Eigenschaftsimpedanz | 90 | 100 | 110 | Ohm |
| Verzögerung der Vermehrung (informativ) | - Ich weiß nicht. | 4.5 | - Ich weiß nicht. | ns/m |
| Datenrate pro Spur | - Ich weiß nicht. | 25 | - Ich weiß nicht. | Gebäude |
| Aggregierte Datenrate | - Ich weiß nicht. | 100 | - Ich weiß nicht. | Gebäude |
| Mindestbiegungsradius (einfach) | 35.5 | - Ich weiß nicht. | - Ich weiß nicht. | mm |
| Mindestbiegungsradius (wiederholbar) | 71 | - Ich weiß nicht. | - Ich weiß nicht. | mm |
* Die elektrischen und mechanischen Werte stammen aus den Datenblättern der Mellanox-Serie MCP1600.
Auswahlführer - Serie MCP1600
| Teilnummer | Länge | AWG | Beschreibung |
|---|---|---|---|
| MCP1600-E001E30 | 1.0 m | 30 | Passive DAC, QSFP28, 100 Gb/s EDR, schwarz, LSZH |
| MCP1600-E00AE30 | 0.5 m | 30 | Passive DAC, QSFP28, 100 Gb/s EDR, schwarz, LSZH |
| MCP1600-E01AE30 | 1.5 m | 30 | Passive DAC, QSFP28, 100 Gb/s EDR, schwarz, LSZH |
| MCP1600-E002E30 | 2.0 m | 30 | Passive DAC, QSFP28, 100 Gb/s EDR, schwarz, LSZH |
| MCP1600-E02AE26 | 2.5 m | 26 | Passive DAC, QSFP28, 100 Gb/s EDR, schwarz, LSZH |
| MCP1600-E003E26 | 3.0 m | 26 | Passive DAC, QSFP28, 100 Gb/s EDR, schwarz, LSZH |
| MCP1600-E004E26 | 4.0 m | 26 | Passive DAC, QSFP28, 100 Gb/s EDR, schwarz, LSZH |
| MCP1600-E005E26 | 5.0 m | 26 | Passive DAC, QSFP28, 100 Gb/s EDR, schwarz, LSZH |
✔ Für längere Reichweiten (2,5 m-5 m) wird ein 26 AWG-Gieber zur Aufrechterhaltung der Signalintegrität verwendet.
Vorteile
- Ultra-niedrige Leistung:0.1W typisch, reduziert Kühl- und Energiekosten.
- Kostenwirksamkeit:Das passive Design eliminiert optische Transceiver.
- Nachgewiesene ZuverlässigkeitDurch strenge Produktionsprüfungen wird die Leistung nach dem Einsatz sichergestellt.
- Kurzstreckenoptimiert:Ideal für Rackverbindungen bis zu 5 m.
- Umweltbewusstsein:LSZH-Jacke, RoHS, halogenfreie PCB.
Service und Unterstützung
Hong Kong Starsurge Group Co., Limited bietet weltweite technische Unterstützung und Logistik für Mellanox-Netzwerkprodukte.RMA-Dienstleistungen und Dienstleistungen nach dem Verkauf. Der MCP1600‐E001E30 wird von einem1-jährige begrenzte HardwaregarantieFür Volumenbestellungen oder kundenspezifische Kennzeichnungen wenden Sie sich an unsere Vertriebsingenieure.
Häufig gestellte Fragen
F: Ist dieses Kabel aktiv oder passiv?
A: Passiv. Es enthält keine aktive Signalkonditionierung, so dass es eine geringe Leistung und eine geringe Latenz hat.
F: Kann ich dieses Kabel mit 100G Ethernet-Switches verwenden?
A: Ja, es ist mit QSFP28 MSA kompatibel und arbeitet mit 100GbE- und InfiniBand-EDR-Ports.
F: Wie groß ist die maximale Länge dieser Serie?
A: Bis zu 5 Meter (MCP1600‐E005E26) mit 26 AWG; der E001E30 beträgt 1 Meter.
F: Unterstützt es das Hot-Plugging?
A: Ja, der QSFP28-Anschluss ist warm einsteckbar und erfüllt die mechanischen Anforderungen der SFF‐8665.
Vorsichtsmaßnahmen und Handhabung
- Überschreiten Sie nicht den Mindestbiegungsradius (35,5 mm Einzelbiegungsradius, 71 mm Wiederholungsbiegungsradius), um eine Signalzerstörung zu vermeiden.
- Betrieb innerhalb des angegebenen Temperaturbereichs (0-70°C) und Luftfeuchtigkeit (5-85% RH).
- Stellen Sie sicher, dass der QSFP28-Käfig vor dem Einsetzen sauber und frei von Trümmern ist.
- Verwenden Sie nur mit einer kompatiblen 3,3-Volt-Versorgung; eine Spannung über 3,6 V kann Schäden verursachen.
- Zur Lagerung bei -40°C bis 85°C in antistatischer Verpackung aufbewahren.
Einführung in das Unternehmen
Hong Kong Starsurge Group Co., Limitedist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.drahtlose Zugangspunkte, Steuerungen, Kabel und zugehörige Ausrüstung.
Mit einem erfahrenen Vertriebs- und technischen Team unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen.NetzmanagementsystemeWir setzen unseren Kunden-First-Ansatz auf zuverlässige Qualität, reaktionsschnelle Dienstleistungen,und maßgeschneiderte Lösungen, die Kunden helfen, effiziente, skalierbare und zuverlässige Netzwerkinfrastruktur.
Die wichtigsten Fakten
- Datenrate:100 Gb/s
- Längen:1 Meter
- Anschluss:Einheit für die Berechnung der Leistungsfähigkeit
- Wellenmessgerät:30 AWG
- Die Jacke:LSZH, schwarz
- Leistung:0.1W
Kompatibilitätsmatrix
- Mellanox Quantum / Spektrumschalter
- NVIDIA ConnectX-5 / ConnectX-6 (EDR)
- 100G Ethernet QSFP28-Ports
- Einheitlich mit SFF-8636
Checkliste des Käufers
- Bestätigen Sie den Typ des Schalterports (QSFP28)
- Prüfung der erforderlichen Länge (1m = E001E30)
- Überprüfung des Betriebstemperaturbereichs
- Überprüfung der Garantie und RMA-Richtlinie
