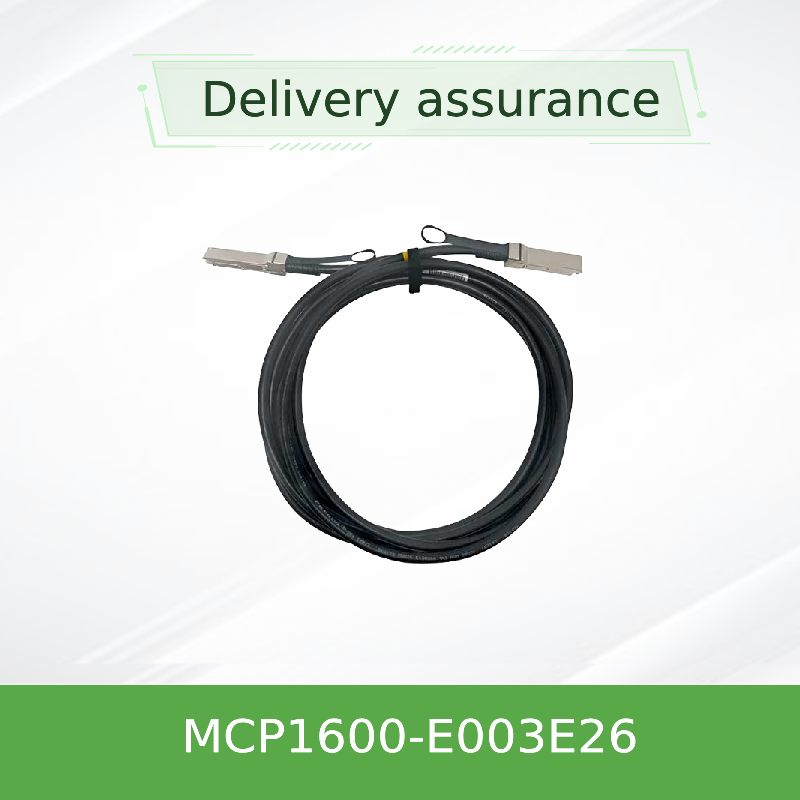

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passives Kupfer-DAC-Kabel 3m, 26 AWG, EDR InfiniBand, LSZH
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP1600-E003E26 |
| Dokumentieren: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | NEU UND ORIGINAL | Technologie: | Infiniband |
| Typ: | Mellanox AOC -Kabel | Kabellänge: | 3 Meter |
| Name: | Mellanox DAC-Kabel MCP1600-E003E26 IB EDR 100 Gbit/s 4x 25G-NRZ QSFP28 LSZH 3 m 26AWG Infiniband-Net | Stichwort: | Mellanox DAC -Kabel |
| Hervorheben: | Mellanox QSFP28 DAC-Kabel 100 Gbit/s,3 m passives Kupferkabel EDR InfiniBand,LSZH Mellanox-Kabel 26 AWG |
||
Produkt-Beschreibung
Mellanox MCP1600-E003E26 100 Gbit/s QSFP28 passives Kupfer-DAC-Kabel
Hochleistungsfähige EDR-InfiniBand-Verbindung für Rechenzentrumsverbindungen mit kurzer Reichweite. Geringer Stromverbrauch, LSZH-Mantel, Hot-Plug-fähig und vollständig kompatibel mit SFF-8665/SFF-8636.
Produktübersicht
DerMellanox MCP1600-E003E26ist ein 100-Gbit/s-QSFP28-Direct-Attach-Kupferkabel (DAC), das für InfiniBand EDR- und 100G-Ethernet-Anwendungen entwickelt wurde. Es integriert vier Hochgeschwindigkeits-Kupferpaare mit 25 Gbit/s pro Spur und liefert eine Gesamtbandbreite von 100 Gbit/s über eine 3-Meter-Verbindung. Diese passive Kupferlösung bietet eine kostengünstige, energieeffiziente Alternative zu Glasfaser für Kurzstreckenverbindungen bei Top-of-Rack- und benachbarten Rack-Einsätzen.
Jeder QSFP28-Port verfügt über ein EEPROM, das Produktidentifikations- und Konfigurationsdaten speichert, die vom Hostsystem über die I²C-Verwaltungsschnittstelle (SFF-8636-konform) gelesen werden können. Das Kabel besteht aus aLSZH (Low Smoke Zero Halogen)Mantel und halogenfreie Leiterplatte, die RoHS- und Umweltstandards für moderne Rechenzentren erfüllen.
Hauptmerkmale und Technologie
- 100 Gbit/s Gesamtdatenrate- 4 Lanes x 25 Gbit/s NRZ
- Passives Kupferdesign- Null aktiver Stromverbrauch (0,1 W max.)
- Hot-plug-fähiges QSFP28- SFF-8665-konformer Formfaktor
- 3,3 V Einzelversorgung- Spannungsbereich 3,135 V bis 3,465 V
- Überlegene Signalintegrität- Wellenwiderstand 100 Ω ±10 %
- Geringe Latenz- Ausbreitungsverzögerung 4,5 ns/m (informativ)
- Robustes Kabel- 26 AWG, 9,4 mm Durchmesser, Biegeradius: 47 mm (einzeln) / 94 mm (wiederholend)
- I²C-Management- SFF-8636-konforme, digitale Diagnose
- Betriebstemperatur0°C bis 70°C (Gehäuse)
- Lagertemperatur-40°C bis 85°C
- RoHS-/REACH-konform- Halogenfreie Leiterplatte, LF/HF
- Bitfehlerrate< 1E-15 (mit Mellanox-Systemen)
- Längentoleranz±50 mm (für 3m-Variante)
- Schwarze LSZH-Jacke- geringe Rauchentwicklung, kein Halogen
Typische Bereitstellungen
- InfiniBand EDR-Stoffe- Spine-Leaf-Architekturen in HPC-Clustern
- 100G-Ethernet-TOR-Verbindungen- Switch-to-Server und Switch-to-Switch
- Rechenzentrum Top-of-Rack (ToR)Verkabelung innerhalb von Racks (bis zu 3m)
- Speichersysteme- NVMe-over-Fabrics, All-Flash-Arrays
- Hochleistungsrechnen- GPU-Cluster, KI-Trainings-Pods
Kompatibilität
Der MCP1600-E003E26 ist vollständig kompatibel mit Mellanox / NVIDIA ConnectX-4-, ConnectX-5-, ConnectX-6-Adaptern, Spectrum- und Quantum-Switches sowie QSFP28-Ports auf Switches von Drittanbietern, die den Spezifikationen SFF-8665 und SFF-8636 entsprechen. Die Interoperabilität wurde mit großen Switch-Anbietern (Cisco, Arista, Juniper) in den 100G-SR4-/CR4-Modi überprüft.
Bestätigte Plattformen:Mellanox SB7800, SN2700, CS7500; NVIDIA BlueField-2 DPU; generische QSFP28 100G-Ports.
Spezifikationen
| Parameter | Min | Typisch | Max | Einheit |
|---|---|---|---|---|
| Versorgungsspannung (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Stromverbrauch | -- | 0,1 | 0,1 | W |
| Betriebsgehäusetemperatur | 0 | -- | 70 | °C |
| Lagertemperatur | -40 | -- | 85 | °C |
| Relative Luftfeuchtigkeit im Betrieb | 5 | -- | 85 | % |
| Charakteristische Impedanz | 90 | 100 | 110 | Ω |
| Ausbreitungsverzögerung (informativ) | -- | 4.5 | -- | kA/m |
| Datenrate pro Spur | -- | 25 | -- | Gbit/s |
| Gesamtdatenrate | -- | 100 | -- | Gbit/s |
Physikalische Spezifikationen
| Kabelquerschnitt (AWG) | 26 AWG |
| Länge | 3 m (Toleranz ±50 mm) |
| Außendurchmesser | 9,4 ± 0,4 mm |
| Mindestbiegeradius (einfach) | 47 mm |
| Mindestbiegeradius (wiederholt) | 94 mm |
| Jackenmaterial | LSZH (Low Smoke Zero Halogen) |
| Steckertyp | QSFP28 (SFF-8665) |
Auswahlhilfe
| Teilenummer | Länge | AWG | Beschreibung |
|---|---|---|---|
| MCP1600-E00AE30 | 0,5m | 30 | Schwarz, 30 AWG, LSZH |
| MCP1600-E001E30 | 1m | 30 | Schwarz, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1,5m | 30 | Schwarz, 30 AWG, LSZH |
| MCP1600-E002E30 | 2m | 30 | Schwarz, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2,5m | 26 | Schwarz, 26 AWG, LSZH |
| MCP1600-E003E26 | 3m | 26 | Schwarz, 26 AWG, LSZH (dieses Produkt) |
| MCP1600-E004E26 | 4m | 26 | Schwarz, 26 AWG, LSZH |
| MCP1600-E005E26 | 5m | 26 | Schwarz, 26 AWG, LSZH |
Alle Kabel sind 100 Gbit/s QSFP28, passives Kupfer, EDR InfiniBand. Längentoleranz ±25mm (0,5~1,5m) / ±50mm (≥2m).
Vorteile
- Kostengünstig- Durch passives Kupfer entfallen die Kosten für optische Transceiver
- Extrem geringer Stromverbrauch- 0,1 W max. vs. 2–3 W für aktive optische Kabel
- Zuverlässig- Gründlich auf Leistung im Auslieferungszustand getestet
- Flexibler Einsatz- Hot-Plug-fähig, biegetolerant
- Umweltfreundlich- LSZH-Mantel, RoHS-konform
- Abwärtskompatibel- Funktioniert mit 40 Gbit/s QSFP+ mit entsprechendem Adapter
Service & Support
- 1 Jahr eingeschränkte Hardware-Garantie- deckt Reparatur oder Ersatz ab (Mellanox)
- Globale Lieferung- Hong Kong Starsurge bietet weltweiten Versand an
- Technische Unterstützung- technische Unterstützung vor und nach dem Verkauf
- Benutzerdefinierte Länge- Wenden Sie sich für nicht standardmäßige Längen an den Vertrieb (möglicherweise gelten Mindestbestellmengen).
- RFQ und Staffelpreise- Maßgeschneiderte Preise für Großbestellungen
Häufig gestellte Fragen
Was ist die maximale Datenrate des MCP1600-E003E26?
Es unterstützt 100 Gbit/s aggregiert (4 Lanes x 25 Gbit/s) für InfiniBand EDR und 100G Ethernet.
Ist dieses Kabel aktiv oder passiv?
Passives Kupfer – keine externe Stromversorgung, maximaler Stromverbrauch 0,1 W.
Was ist der Betriebstemperaturbereich?
Gehäusetemperatur 0°C bis 70°C; Lagerung -40°C bis 85°C.
Ist es mit Schaltern kompatibel, die nicht von Mellanox stammen?
Ja, es funktioniert mit Standard-QSFP28-Ports, die SFF-8665 und SFF-8636 folgen.
Was bedeutet das Suffix „E26“?
E26 steht für einen Drahtquerschnitt von 26 AWG und eine Länge von 3 m (siehe Auswahlhilfe).
Vorsichtsmaßnahmen
- Überschreiten Sie nicht den minimalen Biegeradius (47 mm Einzelbiegung, 94 mm Wiederholung), um Leistungseinbußen zu vermeiden.
- Achten Sie bei der Installation auf eine ordnungsgemäße ESD-Behandlung.
- Nur mit Hosts verwenden, die 3,3 V Vcc unterstützen und QSFP28 MSA erfüllen.
- Bei Längen > 3 m sollten Sie eine aktive optische oder 26 AWG-Leitung in Betracht ziehen; Längeres passives Kupfer erfordert möglicherweise eine Signalkonditionierung.
Firmenvorstellung
Hong Kong Starsurge Group Co., Limitedist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Wir wurden 2008 gegründet und beliefern Kunden weltweit mit Produkten wie Netzwerk-Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und zugehöriger Ausrüstung. Unterstützt durch ein erfahrenes Vertriebs- und Technikteam unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Wir bieten außerdem IoT-Lösungen, Netzwerkmanagementsysteme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung. Mit einem kundenorientierten Ansatz konzentrieren wir uns auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden beim Aufbau einer effizienten, skalierbaren und zuverlässigen Netzwerkinfrastruktur unterstützen.
Wichtige Fakten
✔ 100 Gbit/s EDR
✔ 3m Länge
✔ 26 AWG
✔ LSZH-Jacke
✔ RoHS/REACH
✔ Hot-Plug-fähig
✔ 0,1 W Leistung
Kompatibilitätsmatrix
| Verkäufer | Produktserie |
|---|---|
| Mellanox / NVIDIA | ConnectX-4/5/6, Spektrum, Quantum |
| Cisco | Nexus 9000 (QSFP28-Ports) |
| Arista | Serien 7060, 7280, 7500 |
| Wacholder | QFX5000, PTX1000 |
| Generisch | SFF-8665/SFF-8636-kompatible Hosts |
Checkliste für Käufer
- ☑ Bestätigen Sie die erforderliche Länge (3 m) und Stärke (26 AWG).
- ☑ Überprüfen Sie, ob der Switch/NIC QSFP28 100G unterstützt
- ☑ Überprüfen Sie die Biegeradiusbeschränkungen in Ihrem Rack
- ☑ Überprüfen Sie die Garantie- und Supportoptionen
- ☑ Fordern Sie bei Bedarf Mengenpreise an
