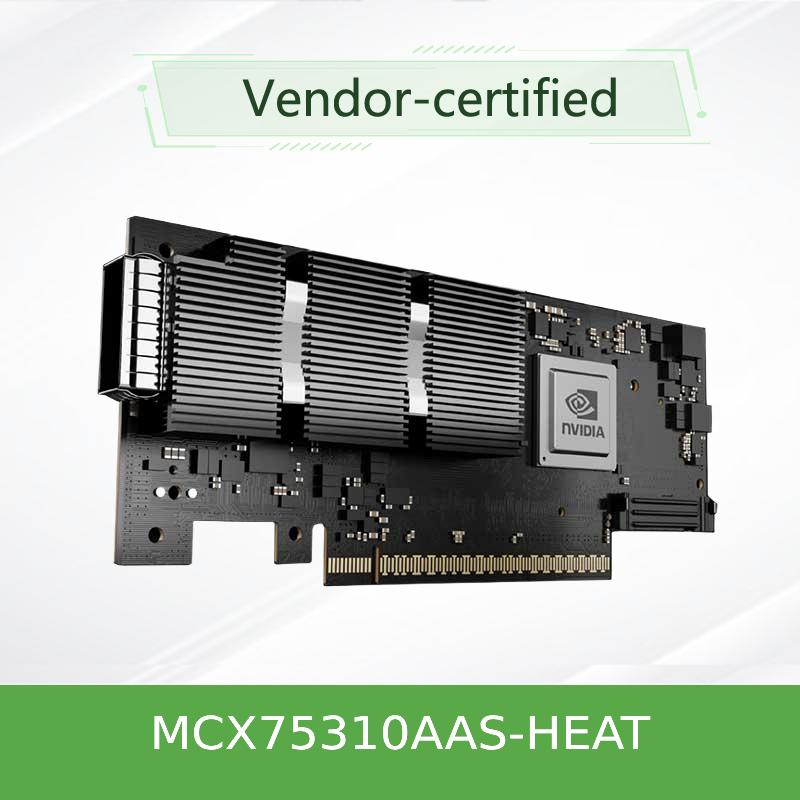

NVIDIA MCX75310AAS-HEAT ConnectX-7 200Gb/s InfiniBand Adapter PCIe 5.0 x16 OSFP
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCX75310AAS-Heat (900-9x766-003n-st0) |
| Dokumentieren: | Connectx-7 infiniband.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MCX75310AAS-Heat (900-9x766-003n-st0) | Häfen: | Single-Port |
|---|---|---|---|
| Technologie: | Infiniband | Schnittstellentyp: | OSFP56 |
| Spezifikation: | 16,7 cm x 6,9 cm | Herkunft: | Indien / Israel / China |
| Übertragungsrate: | 200gbe | Host -Schnittstelle: | Gen3 x16 |
| Hervorheben: | NVIDIA ConnectX-7 InfiniBand-Adapter,200 Gb/s PCIe 5.0 Netzwerkkarte,OSFP-InfiniBand-Adapter mit Garantie |
||
Produkt-Beschreibung
NVIDIA MCX75310AAS-HEAT ConnectX-7 200 Gb/s InfiniBand Adapter
MCX75310AAS-HEAT 200Gb/s InfiniBand-Adapter
NDR200 · Single-Port OSFP · PCIe 5.0 x16 · Ultra-Low-Latency für HPC und KI
Modell:MCX75310AAS-HEAT
200 Gb/sNDR200 InfiniBand
1 * OSFPVerbindungsmöglichkeiten für einen einzigen Anschluss
PCIe 5.0 x16bis zu 32 Fahrspuren
RDMA und RoCEHardware entladen
GPUDirectRDMA und Speicherung
Produktübersicht
Der NVIDIA MCX75310AAS-HEAT ist ein leistungsstarker ConnectX-7 InfiniBand-Host-Kanaladapter (HCA), der eine NDR200-Konnektivität von 200 Gb/s über einen einzigen OSFP-Port liefert.Allein, und Unternehmensdatenzentrum Umgebungen, kombiniert dieser PCIe 5.0 x16 Adapter ultra-niedrige Latenz, extreme Durchsatz und innovative In-Network-Computing-Engines, um moderne Arbeitslasten zu beschleunigen.Mit Unterstützung von RDMADie MCX75310AAS-HEAT ist die ideale Wahl für den Aufbau skalierbarer, verlustfreier InfiniBand-Fabriken.
Wesentliche Merkmale
- NDR200 InfiniBand:Single-Port 200Gb/s OSFP-Schnittstelle mit Unterstützung für HDR-, EDR- und FDR-Geschwindigkeiten für die Rückwärtskompatibilität.
- PCIe 5.0 x16 Host-Schnittstelle:Bis zu 32 Spuren mit PCIe 5.0-Unterstützung, die maximale Bandbreite und geringe Latenzzeit für das Host-System bieten.
- RDMA und RoCE Beschleunigung:RDMA und RoCE (RDMA über konvergiertes Ethernet) mit Hardwarefreigabe für eine effiziente Datenbewegung ohne CPU-Overhead.
- GPUDirect RDMA und Speicherung:Direkte GPU-zu-GPU-Kommunikation und GPUDirect Storage für beschleunigte AI/ML- und Datenanalyse-Workflows.
- Netzwerkrechner:Unterstützung von SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) und kollektiven Abfuhrvorgängen.
- Erweiterte Sicherheits-Auslastungen:Inline-Hardware-Verschlüsselung/Dechiffrierung für IPsec, MACsec und TLS mit AES-GCM 128/256-Bit-Schlüsseln.
- Virtualisierung und SDN:SR-IOV, VirtIO-Beschleunigung, Überlagerungsnetzwerkunterstützung (VXLAN, GENEVE, NVGRE) und programmierbarer flexibler Parser
- Präzisionszeit:IEEE 1588v2 PTP mit einer Genauigkeit von 12 ns, SyncE und konfigurierbarem Ein-/Aus-PPS für zeitkritische Anwendungen.
Technologie
ConnectX-7 Architektur
Der MCX75310AAS-HEAT basiert auf dem ConnectX-7 ASIC von NVIDIA, das eine fortschrittliche SerDes-Technologie integriert, die NRZ- und PAM4-Signalübertragung unterstützt.Es liefert 200Gb/s InfiniBand Bandbreite über einen einzigen OSFP-Port, mit Hardware-Auslastungen für RDMA, RoCE, NVMe-oF und Sicherheitsprotokolle. Die Netzwerkrechenmotoren des Adapters ermöglichen SHARP-Kollektivbeschleunigung und MPI-Tag-Matching,Verringerung der Übertragung von Nachrichten und Verbesserung der Skalierbarkeit der Anwendung.
Software-Defined Networking (SDN)
NVIDIA ASAP (Accelerated Switch and Packet Processing) Technologie entlastet SDN und VNF Beschleunigung, die Bereitstellung von Line-Rate-Leistung ohne CPU Strafe.Genf, NVGRE), Verbindungsverfolgung und Flussspiegelung für erweiterte Netzwerk-Telemetrie.
Typische Einsätze
- Hochleistungsrechner (HPC):Beschleunigung von MPI- und SHMEM/PGAS-Anwendungen mit RDMA und In-Network-Computing-Offloads.
- Kluster für KI und maschinelles LernenAktivieren von GPU Direct RDMA und GPUDirect Storage für effizientes Multi-Node-Training.
- Datenzentren auf Hyperskala:Bauen Sie skalierbare, verlustfreie InfiniBand-Fabriken mit geringer Latenz und hohem Durchsatz.
- Enterprise Cloud und Speicherung:Bereitstellung von NVMe über Fabrics (NVMe-oF) und RDMA-basierten Speicherlösungen.
- Telekom und Edge:Nutzen Sie das Präzisions-Timing (PTP, SyncE) für 5G und zeitempfindliche Infrastruktur.
Vereinbarkeit
| Komponente / Ökosystem | Vereinbarkeit |
|---|---|
| InfiniBandgeschwindigkeiten | NDR 200 Gbps, HDR 200 Gbps, EDR 100 Gbps, FDR 56 Gbps |
| Ethernetgeschwindigkeiten | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (mit RoCE) |
| Host-Schnittstelle | PCIe Gen5 x16 (bis zu 32 Spuren), rückwärtskompatibel mit PCIe 4.0 |
| Betriebssysteme | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Software-Stacks | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Sicherheit | IPsec, MACsec, TLS, sicheres Booten, Flash-Verschlüsselung, Gerätezertifizierung |
Spezifikationen MCX75310AAS-HEAT
| Kategorie | Einzelheiten |
|---|---|
| Produktmodell | MCX75310AAS-HEAT |
| Produktfamilie | NVIDIA ConnectX-7 |
| Portkonfiguration | 1 * OSFP (200Gb/s NDR200 InfiniBand) |
| Host-Schnittstelle | PCIe 5.0 x16 (bis zu 32 Spuren), rückwärtskompatibel mit PCIe 4.0 |
| Unterstützte Protokolle | InfiniBand (IBTA Spec 1.5) und Ethernet (RoCE) |
| InfiniBandgeschwindigkeiten | NDR 200 Gbps, HDR 200 Gbps, EDR 100 Gbps, FDR 56 Gbps |
| Ethernetgeschwindigkeiten | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Formfaktor | PCIe HHHL, FHHL, OCP 3.0 |
| Schnittstellentechnologien | NRZ (10G, 25G), PAM4 (50G, 100G) |
| In-Network-Computing | SHARP, MPI-Tag-Matching, Kollektivbetriebe |
| Sicherheits-Auslastungen | IPsec, MACsec, TLS (AES-GCM 128/256-Bit), sicheres Boot |
| Virtualisierung | SR-IOV, VirtIO, Überlagerungsnetze (VXLAN, GENEVE, NVGRE) |
| Genaues Timing | IEEE 1588v2 (12 ns Genauigkeit), SyncE, PPS Ein/Aus |
| Speicherbeschleunigung | NVMe-oF, NVMe/TCP, SRP, iSER, NFS über RDMA, SMB Direct |
| Verwaltungsschnittstellen | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Fernsteuerung | InfiniBand Fernstart, iSCSI, UEFI, PXE |
| Betriebsbedingungen | Standardumgebung des Rechenzentrums |
| Regulierung | RoHS, CE, FCC, VCCI (siehe NVIDIA-Konformitätsdokumentation) |
| Einschließlich Zubehör | Große Halterung |
* Die Spezifikationen basieren auf der öffentlichen Dokumentation von NVIDIA und können variieren. Bitte bestätigen Sie die Details mit Ihrem Vertriebsmitarbeiter.
Auswahlführer
| SKU / Modell | Beschreibung | Portgeschwindigkeit | Anzahl der Häfen | Schnittstelle |
|---|---|---|---|---|
| MCX75310AAS-HEAT | ConnectX-7 NDR200 InfiniBand Adapter | 200 Gbit/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConnectX-7 NDR400 InfiniBand Adapter | 400 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | ConnectX-7 NDR200 InfiniBand-Adapter (zwei-Port) | 200 Gbit/s | 2 * OSFP | PCIe 5.0 x16 |
Vorteile
- Ultra-niedrige Latenzzeit:Hardwarefreies RDMA und In-Network-Computing minimieren den Kommunikationsüberlast.
- Hohe Durchsatzleistung:PCIe 5.0 x16 und 200 Gb/s InfiniBand bieten eine extreme Bandbreite für datenintensive Anwendungen.
- Investitionsschutz:Unterstützt mehrere InfiniBand- und Ethernet-Geschwindigkeiten für gemischte Geschwindigkeiten.
- Verbesserte Sicherheit:Inline-IPsec, MACsec und TLS übertragen sichere Daten im Transit ohne CPU-Einfluss.
- Umfassendes Ökosystem:Vollkompatibel mit NVIDIA UFM, HPC-X, MLNX_OFED und den wichtigsten Linux-Distributionen.
Service und Unterstützung
Hong Kong Starsurge Group Co., Limited bietet vollständige Lebenszyklustützung für NVIDIA ConnectX-7-Adapter:
- Beratung vor dem Verkauf:Adapter-Auswahl, Server-Kompatibilität und Stoffdesign.
- Logistik und Lieferung:Weltweiter Versand mit Nachverfolgung und Zollabfertigung.
- Technische Unterstützung:Treiberinstallation, Firmware-Updates und Leistungs-Tuning.
- Ausbildung:Praxisorientierte Workshops für die Verwaltung von RDMA, RoCE und UFM.
- Gewährleistung:Standard-Hardware-Garantie von 1 Jahr (erweiterte Optionen verfügbar).
Häufig gestellte Fragen
Was ist NDR200?
NDR200 ist eine InfiniBand-Datenrate, die 200Gb/s pro Port liefert.
Ist der MCX75310AAS-HEAT mit PCIe 4.0-Servern kompatibel?
Der Adapter ist PCIe 5.0 x16 und rückwärtskompatibel mit PCIe 4.0-Slots, obwohl die Bandbreite auf PCIe 4.0-Geschwindigkeiten beschränkt sein kann.
Kann dieser Adapter mit Ethernet-Switches verwendet werden?
Der Adapter unterstützt sowohl InfiniBand- als auch Ethernet-Protokolle.
Was ist der Unterschied zwischen MCX75310AAS-HEAT und MCX75310AAS-NEAT?
Die HEAT-Variante unterstützt NDR200 (200Gb/s), während die NEAT-Variante NDR400 (400Gb/s) unterstützt.
Unterstützt der Adapter GPUDirect?
Ja, es unterstützt GPUDirect RDMA für die direkte GPU-zu-GPU-Kommunikation und GPUDirect Storage für einen beschleunigten Datenzugriff von Speichergeräten.
Vorsichtsmaßnahmen und Sicherheit
- ESD-Schutz:Verwenden Sie beim Umgang mit dem Adapter ESD-Erdband, um elektrostatische Entladungsschäden zu vermeiden.
- Einrichtung:Stellen Sie sicher, dass der Server ausgeschaltet und von der Wechselstromversorgung getrennt ist, bevor Sie den Adapter installieren.
- Luftstrom:Um eine Überhitzung zu verhindern, sorgen Sie für einen ausreichenden Luftstrom um den Adapter.
- Firmware-Updates:Befolgen Sie die von NVIDIA empfohlenen Verfahren für Firmware-Updates, um Systeminstabilität zu vermeiden.
- Kompatibilität:Überprüfen Sie vor der Bestellung die Kompatibilität der Server und die Verfügbarkeit von PCIe-Slots.
Über die Hong Kong Starsurge Group Co., Limited
Starsurge wurde 2008 gegründet und ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.und Unternehmenskunden weltweit. Mit einem erfahrenen Vertriebs- und technischen Team liefern wir maßgeschneiderte Netzwerklösungen - von Adaptern und Switches bis hin zu IoT und kundenspezifischer Software - unterstützt durch mehrsprachigen Support und weltweite Lieferung.Der Kunde steht an erster Stelle, qualitätsorientiert und innovationsorientiert.
Kompatibilitätsmatrix
| NVIDIA-Produkt | Kompatibel mit MCX75310AAS-HEAT | Anmerkungen |
|---|---|---|
| NVIDIA Quantum-3 Switches (Q3200-RA, Q3400-RA) | ✓ | Native Unterstützung für XDR und NDR |
| NVIDIA Quantum-2-Schalter | ✓ | Unterstützung von NDR und HDR |
| NVIDIA DGX / HGX-Plattformen | ✓ | GPUDirect RDMA und Speicherung |
| NVIDIA UFM 3. Das ist nicht das Problem.5 | ✓ | Vollständiges Gewebemanagement und Telemetrie |
| HPE-Server | ✓ | HPE-Teilnummer P45642-B22 |
| Server Dritter | ✓ | Standard PCIe-Slot erforderlich |
Checkliste des Käufers
- PCIe-Schlitz:Sicherstellen eines verfügbaren PCIe 5.0 x16-Slots (oder PCIe 4.0 x16 für die Rückwärtskompatibilität).
- Kabel/Empfänger:OSFP-zu-OSFP- oder OSFP-zu-anderen Anschlusskabel für den Zielschalter/NIC.
- Betriebssystem:Überprüfen Sie die Unterstützung für das Zielbetriebssystem (Linux, Windows, VMware).
- Fahrer:Herunterladen und Installieren des neuesten MLNX_OFED- oder Windows-Treibers von NVIDIA.
- Stoffmanagement:Planen Sie die Bereitstellung des Subnetzmanagers (SM) (zentralisiert oder verteilt).
- Kühlung:Sicherstellen eines ausreichenden Serverluftstroms zur Ableitung der Wärme aus dem Adapter.
