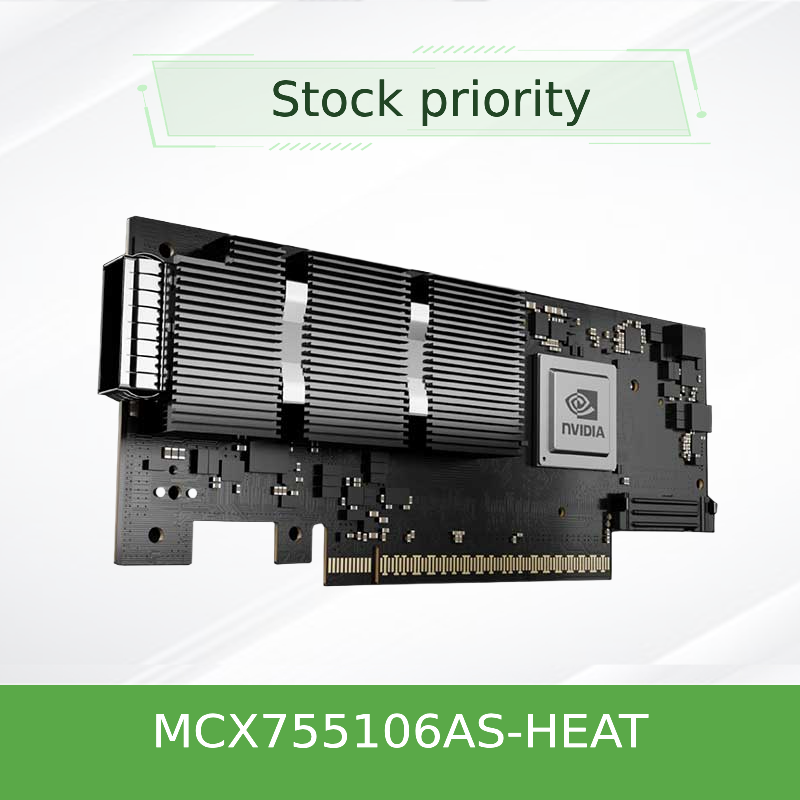

NVIDIA ConnectX-7 MCX755106AS-HEAT 200G Dual-Port InfiniBand-Karte
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCX755106AS-Heat (900-9x7AH-0078-DTZ) |
| Dokumentieren: | Connectx-7 infiniband.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MCX755106AS-Heat (900-9x7AH-0078-DTZ) | Häfen: | 2-Port |
|---|---|---|---|
| Technologie: | Infiniband | Schnittstellentyp: | OSFP56 |
| Spezifikation: | 16,7 cm x 6,9 cm | Herkunft: | Indien / Israel / China |
| Übertragungsrate: | 200gbe | Host -Schnittstelle: | Gen3 x16 |
| Hervorheben: | Nvidia ConnectX-7 InfiniBand-Karte,200G-Doppelport-Netzwerkkarte,OSFP InfiniBand-Karte mit Garantie |
||
Produkt-Beschreibung
NVIDIA ConnectX-7 MCX755106AS-HEAT 200G Dual-Port InfiniBand-Karte
MCX755106AS-HEAT 200 Gbit/s InfiniBand-Adapter
NDR200 · Dual-Port-OSFP · PCIe 5.0 x16 · Extrem niedrige Latenz für HPC und KI
NDR200 · Dual-Port-OSFP · PCIe 5.0 x16 · Extrem niedrige Latenz für HPC und KI
Modell:MCX755106AS-HEAT
200 Gbit/sNDR200 InfiniBand pro Port
2 * OSFPDual-Port-Konnektivität
400 Gbit/sGesamtbandbreite
PCIe 5.0 x16bis zu 32 Bahnen
GPUDirectRDMA und Speicherung
Produktübersicht
Der NVIDIA MCX755106AS-HEAT ist ein leistungsstarker ConnectX-7 InfiniBand-Host-Channel-Adapter (HCA) mit zwei Ports, der 200 Gbit/s NDR200-Konnektivität pro Port über zwei OSFP-Schnittstellen bietet und eine Gesamtbandbreite von 400 Gbit/s bietet. Dieser PCIe 5.0 x16-Adapter wurde für die anspruchsvollsten HPC-, KI- und Unternehmensrechenzentrumsumgebungen entwickelt und kombiniert extrem niedrige Latenz, extremen Durchsatz und innovative netzwerkinterne Computing-Engines. Mit Unterstützung für RDMA, RoCE, GPUDirect RDMA und Storage sowie erweiterten Sicherheits-Offloads ist der MCX755106AS-HEAT die ideale Wahl für den Aufbau skalierbarer, verlustfreier InfiniBand-Fabrics.
Hauptmerkmale
- Dual-Port NDR200 InfiniBand:Zwei 200-Gbit/s-OSFP-Ports mit Unterstützung für NDR200-, HDR-, EDR- und FDR-Geschwindigkeiten für Abwärtskompatibilität.
- PCIe 5.0 x16-Hostschnittstelle:Bis zu 32 Lanes mit PCIe 5.0-Unterstützung, die dem Hostsystem maximale Bandbreite und geringe Latenz bieten.
- RDMA- und RoCE-Beschleunigung:Hardware-Offloaded RDMA und RoCE (RDMA over Converged Ethernet) für effiziente Datenbewegung ohne CPU-Overhead.
- GPUDirect RDMA und Speicher:Direkte GPU-zu-GPU-Kommunikation und GPUDirect Storage für beschleunigte KI/ML- und Datenanalyse-Workflows.
- In-Network-Computing:Unterstützung für SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) und kollektive Operations-Offloads.
- Erweiterte Sicherheits-Offloads:Inline-Hardwareverschlüsselung/-entschlüsselung für IPsec, MACsec und TLS mit AES-GCM 128/256-Bit-Schlüsseln.
- Virtualisierung und SDN:SR-IOV, VirtIO-Beschleunigung, Overlay-Netzwerkunterstützung (VXLAN, GENEVE, NVGRE) und programmierbarer flexibler Parser.
- Präzises Timing:IEEE 1588v2 PTP mit 12 ns Genauigkeit, SyncE und konfigurierbarem PPS-Ein-/Ausgang für zeitkritische Anwendungen.
Technologie
ConnectX-7-Architektur:Der MCX755106AS-HEAT basiert auf dem ConnectX-7 ASIC von NVIDIA, der fortschrittliche SerDes-Technologie integriert, die NRZ- und PAM4-Signalisierung unterstützt. Es liefert 200 Gbit/s InfiniBand-Bandbreite pro Port über zwei OSFP-Schnittstellen, mit Hardware-Offloads für RDMA, RoCE, NVMe-oF und Sicherheitsprotokolle. Die netzwerkinternen Computing-Engines des Adapters ermöglichen SHARP-Kollektivbeschleunigung und MPI-Tag-Abgleich, wodurch der Aufwand für die Nachrichtenübermittlung reduziert und die Skalierbarkeit der Anwendung verbessert wird.
Softwaredefiniertes Netzwerk (SDN):Die NVIDIA ASAP-Technologie (Accelerated Switch and Packet Processing) entlastet die SDN- und VNF-Beschleunigung und sorgt für Line-Rate-Leistung ohne CPU-Einbußen. Der Adapter unterstützt Overlay-Netzwerke (VXLAN, GENEVE, NVGRE), Verbindungsverfolgung und Flussspiegelung für erweiterte Netzwerktelemetrie.
Typische Bereitstellungen
- HPC-Cluster mit hoher Dichte:Dual-Port-Konnektivität ermöglicht Fat-Tree-Topologien mit reduziertem Switch-Port-Verbrauch.
- Schulung zu KI und maschinellem Lernen:Aktivieren Sie GPUDirect RDMA für ein effizientes Multi-Node-Training großer Sprachmodelle.
- Hyperscale-Rechenzentren:Erstellen Sie skalierbare, verlustfreie InfiniBand-Fabrics mit hoher Portdichte und geringer Latenz.
- Unternehmens-Cloud und -Speicher:Stellen Sie NVMe over Fabrics (NVMe-oF) und RDMA-basierte Speicherlösungen bereit.
- Telekommunikation und Edge:Nutzen Sie präzises Timing (PTP, SyncE) für 5G und zeitempfindliche Infrastrukturen.
Kompatibilität
| Komponente / Ökosystem | Kompatibilität |
|---|---|
| InfiniBand-Geschwindigkeiten | NDR 200 Gbit/s, HDR 200 Gbit/s, EDR 100 Gbit/s, FDR 56 Gbit/s |
| Ethernet-Geschwindigkeiten | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (mit RoCE) |
| Host-Schnittstelle | PCIe Gen5 x16 (bis zu 32 Lanes), abwärtskompatibel mit PCIe 4.0 |
| Betriebssysteme | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Software-Stacks | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Sicherheit | IPsec, MACsec, TLS, Secure Boot, Flash-Verschlüsselung, Gerätebescheinigung |
Spezifikationen – MCX755106AS-HEAT
| Kategorie | Detail |
|---|---|
| Produktmodell | MCX755106AS-HEAT |
| Produktfamilie | NVIDIA ConnectX-7 |
| Portkonfiguration | 2 * OSFP (200 Gbit/s NDR200 InfiniBand pro Port, 400 Gbit/s insgesamt) |
| Host-Schnittstelle | PCIe 5.0 x16 (bis zu 32 Lanes), abwärtskompatibel mit PCIe 4.0 |
| Unterstützte Protokolle | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| InfiniBand-Geschwindigkeiten | NDR 200 Gbit/s, HDR 200 Gbit/s, EDR 100 Gbit/s, FDR 56 Gbit/s |
| Ethernet-Geschwindigkeiten | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Formfaktor | PCIe HHHL, FHHL |
| Schnittstellentechnologien | NRZ (10G, 25G), PAM4 (50G, 100G) |
| In-Network-Computing | SHARP, MPI-Tag-Matching, Collective Operations Offloads |
| Sicherheits-Offloads | IPsec, MACsec, TLS (AES-GCM 128/256-Bit), Secure Boot |
| Virtualisierung | SR-IOV, VirtIO, Overlay-Netzwerke (VXLAN, GENEVE, NVGRE) |
| Präzises Timing | IEEE 1588v2 (12 ns Genauigkeit), SyncE, PPS Ein-/Ausgang |
| Speicherbeschleunigung | NVMe-oF, NVMe/TCP, SRP, iSER, NFS über RDMA, SMB Direct |
| Managementschnittstellen | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Remote-Boot | InfiniBand-Remote-Boot, iSCSI, UEFI, PXE |
| Betriebsbedingungen | Standard-Rechenzentrumsumgebung |
| Regulatorisch | RoHS, CE, FCC, VCCI (siehe NVIDIA-Konformitätsdokumentation) |
| Im Lieferumfang enthaltenes Zubehör | Hohe Halterung |
* Die Spezifikationen basieren auf der öffentlichen Dokumentation von NVIDIA und können variieren. Bitte klären Sie die Einzelheiten mit Ihrem Vertriebsmitarbeiter ab.
Auswahlhilfe
| Artikelnummer / Modell | Beschreibung | Portgeschwindigkeit | Portanzahl | Schnittstelle |
|---|---|---|---|---|
| MCX755106AS-HEAT | ConnectX-7 NDR200 InfiniBand-Adapter (Dual-Port) | 200 Gbit/s pro Port | 2 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEAT | ConnectX-7 NDR200 InfiniBand-Adapter (Einzelport) | 200 Gbit/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConnectX-7 NDR400 InfiniBand-Adapter (Einzelport) | 400 Gbit/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX755106AS-NEAT | ConnectX-7 NDR400 InfiniBand-Adapter (Dual-Port) | 400 Gbit/s pro Port | 2 * OSFP | PCIe 5.0 x16 |
Vorteile
- Dual-Port-Dichte:Zwei 200-Gbit/s-Ports in einem einzigen PCIe-Steckplatz reduzieren den Platzbedarf des Servers und die Verkabelungskomplexität.
- Extrem niedrige Latenz:Hardware-ausgelagertes RDMA und netzwerkinterne Rechenleistung minimieren den Kommunikationsaufwand.
- Hoher Durchsatz:PCIe 5.0 x16 und eine Gesamtbandbreite von 400 Gbit/s liefern extreme Leistung für datenintensive Anwendungen.
- Investitionsschutz:Unterstützt mehrere InfiniBand- und Ethernet-Geschwindigkeiten für Umgebungen mit gemischten Geschwindigkeiten.
- Erhöhte Sicherheit:Inline-IPsec, MACsec und TLS entlasten sichere Daten während der Übertragung ohne CPU-Belastung.
Service & Support
Hong Kong Starsurge Group Co., Limited bietet vollständigen Lebenszyklus-Support für NVIDIA ConnectX-7-Adapter:
- Beratung vor dem Verkauf:Adapterauswahl, Serverkompatibilität und Fabric-Design.
- Logistik & Lieferung:Weltweiter Versand mit Sendungsverfolgung und Zollabfertigung.
- Technische Unterstützung:Treiberinstallation, Firmware-Updates und Leistungsoptimierung.
- Ausbildung:Praxisnahe Workshops zur RDMA-, RoCE- und UFM-Administration.
- Garantie:Standardmäßig 1 Jahr Hardware-Garantie (erweiterte Optionen verfügbar).
Häufig gestellte Fragen
Wie groß ist die Gesamtbandbreite des MCX755106AS-HEAT?
Der Adapter bietet eine Gesamtbandbreite von 400 Gbit/s (2 * 200 Gbit/s) über seine beiden OSFP-Ports.
Ist der MCX755106AS-HEAT mit PCIe 4.0-Servern kompatibel?
Ja. Der Adapter ist PCIe 5.0 x16 und abwärtskompatibel mit PCIe 4.0-Steckplätzen, obwohl die Bandbreite möglicherweise auf PCIe 4.0-Geschwindigkeiten beschränkt ist.
Kann dieser Adapter mit Ethernet-Switches verwendet werden?
Der Adapter unterstützt sowohl InfiniBand- als auch Ethernet-Protokolle. Beim Betrieb im Ethernet-Modus unterstützt es RoCE (RDMA over Converged Ethernet) bis zu 200 GbE pro Port.
Was ist der Unterschied zwischen MCX755106AS-HEAT und MCX75310AAS-HEAT?
Der MCX755106AS-HEAT verfügt über zwei OSFP-Ports (Dual-Port), während der MCX75310AAS-HEAT über einen OSFP-Port (Single-Port) verfügt. Beide unterstützen NDR200-Geschwindigkeiten.
Unterstützt der Adapter GPUDirect?
Ja, es unterstützt GPUDirect RDMA für die direkte GPU-zu-GPU-Kommunikation und GPUDirect Storage für beschleunigten Datenzugriff von Speichergeräten.
Vorsichtsmaßnahmen und Sicherheit
- ESD-Schutz:Verwenden Sie beim Umgang mit dem Adapter ESD-Erdungsbänder, um Schäden durch elektrostatische Entladung zu vermeiden.
- Installation:Stellen Sie sicher, dass der Server ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie den Adapter installieren.
- Luftstrom:Sorgen Sie für eine ausreichende Luftzirkulation um den Adapter, um eine Überhitzung zu vermeiden. Verwenden Sie bei Bedarf die mitgelieferte hohe Halterung.
- Firmware-Updates:Befolgen Sie die von NVIDIA empfohlenen Verfahren für Firmware-Updates, um Systeminstabilität zu vermeiden.
- Kompatibilität:Überprüfen Sie vor der Bestellung die Serverkompatibilität und die Verfügbarkeit von PCIe-Steckplätzen.
Hong Kong Starsurge Group Co., Limited
Starsurge wurde 2008 gegründet und ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Diensten und Systemintegrationslösungen. Wir betreuen weltweit Kunden aus den Bereichen Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Mit einem erfahrenen Vertriebs- und Technikteam liefern wir maßgeschneiderte Netzwerklösungen – von Adaptern und Switches bis hin zu IoT und kundenspezifischer Software – unterstützt durch mehrsprachigen Support und globale Lieferung. Kundenorientiert, qualitätsorientiert und innovationsorientiert.
Kompatibilitätsmatrix
| NVIDIA-Produkt | Kompatibel mit MCX755106AS-HEAT | Notizen |
|---|---|---|
| NVIDIA Quantum-3-Switches (Q3200-RA, Q3400-RA) | ✓ | Native XDR- und NDR-Unterstützung |
| NVIDIA Quantum-2-Switches | ✓ | NDR- und HDR-Unterstützung |
| NVIDIA DGX/HGX-Plattformen | ✓ | GPUDirect RDMA und Speicher |
| NVIDIA UFM 3.5 | ✓ | Vollständiges Fabric-Management und Telemetrie |
| HPE-Server | ✓ | Standard-PCIe-Steckplatz erforderlich |
| Server von Drittanbietern | ✓ | Standard-PCIe-Steckplatz erforderlich |
Checkliste für Käufer
- PCIe-Steckplatz:Stellen Sie sicher, dass ein PCIe 5.0 x16-Steckplatz verfügbar ist (oder PCIe 4.0 x16 für Abwärtskompatibilität).
- Kabel/Transceiver:Zwei OSFP-zu-OSFP- oder OSFP-zu-andere Verbindungskabel für die Ziel-Switches/NICs.
- Betriebssystem:Überprüfen Sie die Unterstützung für das Zielbetriebssystem (Linux, Windows, VMware).
- Treiber:Laden Sie den neuesten MLNX_OFED- oder Windows-Treiber von NVIDIA herunter und installieren Sie ihn.
- Stoffmanagement:Planen Sie die Bereitstellung des Subnet Manager (SM) (zentral oder verteilt).
- Kühlung:Sorgen Sie für eine ausreichende Luftzirkulation des Servers, um die Wärme vom Adapter abzuleiten.
