200G QSFP56 SR4 CDR Optisches Transceiver-Modul 100m auf Om4 / 70m auf Om3 Faser Hochleistungs-Computing-Verbindung für Rechenzentren
Produktdetails:
| Herkunftsort: | China |
| Markenname: | own |
| Zertifizierung: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Modellnummer: | 200G QSFP56 SR4 CDR |
| Dokumentieren: | 200G QSFP56 SR4 CDR.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Face to face/bulk price |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Güter 3-7 Tage angeben; Anpassung 2-4 Wochen |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Name: | Optisches Transceiver -Modul | Modell Nr.: | CC-QRR110M-SD |
|---|---|---|---|
| Leistung: | 200G QSFP56 SR4 CDR | Geschwindigkeit: | 200g |
| Spezifikation: | 400*265*100 mm | Hot-Pluggable: | Ja |
| Versorgungsspannung: | 3.3 v | Betriebsfalltemperatur: | Kommerziell 0–70 ° C; 10G bietet industrielle –40–85 ° C -Option. |
| Management / Diagnostik: | Hochgeschwindigkeit: CMIS Rev 5.0+ mit I²C; 10G: SFF-8472 DDM mit I²C. | Anwendungen: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation. |
| Compliance / Umwelt: | CE/FCC/UL/TUV/ROHS | Zustand: | Neu |
Produkt-Beschreibung
200G QSFP56 SR4 CDR Produktübersicht
Das Optischer Transceiver-Modul CC-QRR110M-SD ist ein Hochleistungs-Transceiver im QSFP56-Formfaktor, der für 200G Ethernet-Anwendungen konzipiert wurde. Es unterstützt 4x53,125 Gbit/s Datenraten unter Verwendung der PAM4-Modulation und liefert eine zuverlässige Übertragung von bis zu 100 m über OM4-Multimode-Faser. Dieses optische Modul ist für Rechenzentrumsumgebungen konzipiert, die hohe Bandbreite, geringen Stromverbrauch und robuste Leistung erfordern.
200G QSFP56 SR4 CDR Hauptmerkmale
- Hot-pluggable QSFP56-Formfaktor
- 4x26,5625 GBd Lanes mit PAM4-Modulation
- Reichweite bis zu 70 m auf OM3 und 100 m auf OM4 MMF
- Einzelne 3,3V Stromversorgung, max. Verbrauch 4W
- Betriebstemperatur: 0°C bis +70°C
- MPO-12-Steckerschnittstelle
- RoHS-konform
200G QSFP56 SR4 CDR Technologie & Standards
Dieses Optischer Transceiver-Modul entspricht IEEE 802.3cd für 200GBASE-SR4 Ethernet, SFF 8679 für mechanische und elektrische Spezifikationen und unterstützt CMIS 4.0 oder SFF8636 für die Verwaltungsfunktionalität. Es verwendet fortschrittliche 850nm VCSEL- und PIN-Fotodioden-Array-Technologie, um eine hohe Datengeschwindigkeit und niedrige Bitfehlerraten zu gewährleisten.
Funktionsweise
Das Modul wandelt vier elektrische Lanes mit VCSEL-Arrays in optische Signale um. Jede Lane arbeitet mit 26,5625 GBaud unter Verwendung der PAM4-Modulation. Auf der Empfängerseite wandelt ein PIN-Fotodioden-Array eingehende optische Signale wieder in elektrische Daten um. Integrierte CDR (Clock and Data Recovery)-Schaltungen gewährleisten die Signalintegrität und minimieren Jitter.
200G QSFP56 SR4 CDR Anwendungen
- 200G Ethernet-Switches und -Router
- Data Center Spine-Leaf-Architekturen
- Hochleistungs-Computing-Cluster
- Cloud-Infrastruktur-Verbindungen
- Storage Area Networks (SAN)
Spezifikationen
| Parameter | Min | Typ | Max | Einheit |
|---|---|---|---|---|
| Datenrate pro Lane | 26,5625 | - | 26,5625 | GBd |
| Wellenlänge | 840 | 850 | 860 | nm |
| Tx Leistung (pro Lane) | -6,5 | - | 4 | dBm |
| Rx Empfindlichkeit (OMA) | -6,5 | - | - | dBm |
| Stromverbrauch | - | - | 4 | W |
Vorteile
- Geringerer Stromverbrauch im Vergleich zu konkurrierenden optischen Modulen
- Erhöhte Signalintegrität durch integrierte CDR-Technologie
- Großer Betriebstemperaturbereich, geeignet für Rechenzentren
- Volle Konformität mit internationalen Standards, die Interoperabilität gewährleisten
- Konzipiert für Switching-Umgebungen mit hoher Dichte
Service & Support
Wir bieten eine 3-Jahres-Garantie auf alle Optischer Transceiver-Modul Produkte. Technischer Support ist rund um die Uhr per E-Mail und Telefon verfügbar. Kundenspezifische Konfigurationen und Mengenrabatte sind verfügbar. Die Vorlaufzeit für Standardbestellungen beträgt 3-5 Werktage.
FAQ
Welche maximale Entfernung wird unterstützt?
Dieses optische Modul unterstützt bis zu 70 m auf OM3 und 100 m auf OM4 Multimode-Faser.
Ist es mit Cisco/Juniper/Arista Switches kompatibel?
Ja, es ist herstellerunabhängig konzipiert und entspricht den MSA-Standards für breite Kompatibilität.
Wie hoch ist der Stromverbrauch?
Der maximale Stromverbrauch beträgt 4W im Vollbetrieb.
Vorsichtsmaßnahmen
- Vermeiden Sie die Einwirkung statischer Elektrizität; verwenden Sie ESD-Schutz während der Handhabung.
- Trennen Sie das Gerät nicht, während es eingeschaltet ist.
- Stellen Sie sicher, dass die Faserstecker sauber sind, um Signalverluste zu vermeiden.
- Betreiben Sie das Gerät innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche.
- Verwenden Sie nur kompatible MPO-12 APC-Glasfaserkabel.
Unternehmensvorstellung

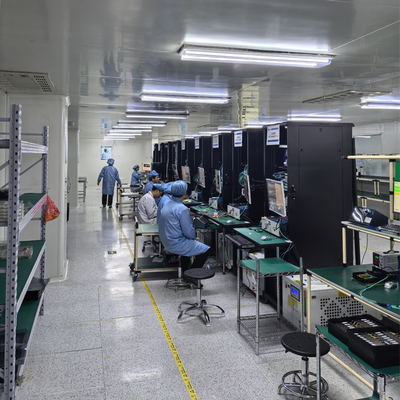

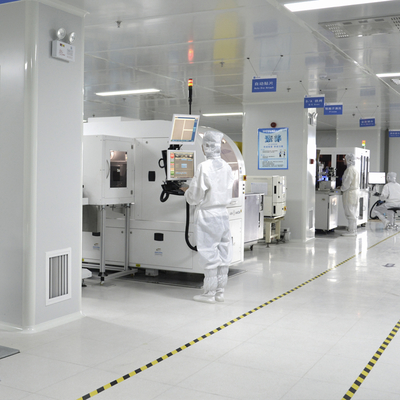

Mit über einem Jahrzehnt Branchenerfahrung betreibt unser Unternehmen eine große Produktionsstätte, die von einem starken technischen Team unterstützt wird. Wir haben einen umfangreichen Kundenstamm aufgebaut und umfangreiches Fachwissen gesammelt, wodurch wir wettbewerbsfähige Preise und qualitativ hochwertigen Service anbieten können. Wir sind autorisierte Distributoren für führende Marken wie Mellanox, Ruckus, Aruba und Extreme. Unser Produktportfolio umfasst brandneue Netzwerk-Switches, Netzwerkadapter, Wireless Access Points, Wireless Controller und Kabel. Mit einem Inventar im Wert von über 10 Millionen US-Dollar liefern wir eine große Vielfalt an Produkten in großen Mengen. Wir bieten 24/7 Kundenservice und technischen Support, um die Kundenzufriedenheit sicherzustellen. Unsere professionellen Vertriebs- und Technik-Teams haben sich einen guten Ruf auf dem Weltmarkt erworben.
