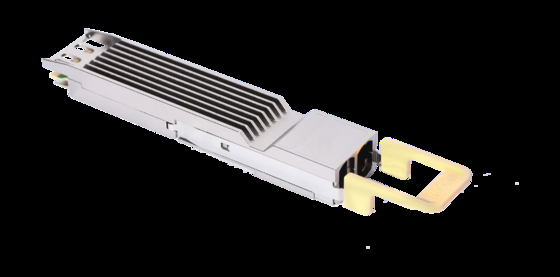

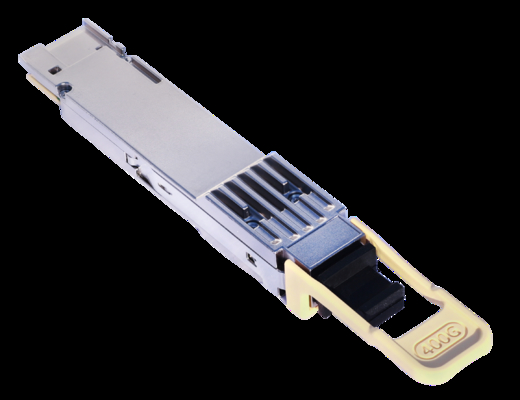

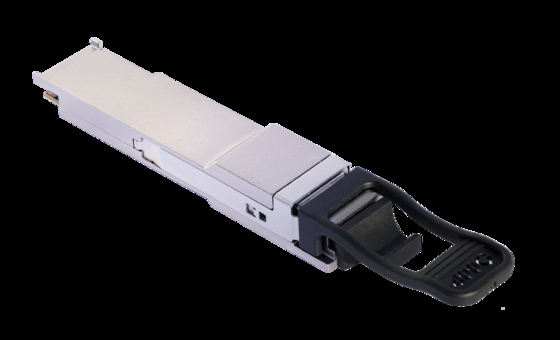

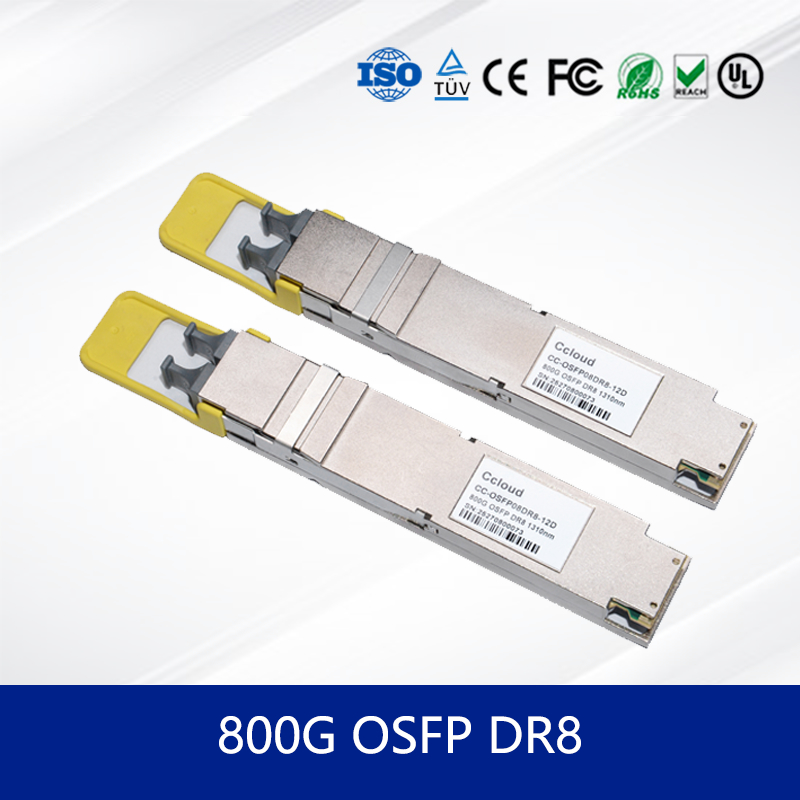

Hochgeschwindigkeits-800G-OSFP-112-DR8-CC-OSFP08DR8-12D-Transceiver-Modul für Rechenzentren

800G OSFP-Optischer Transceivermodul CMIS-Management / 500 m Reichweite / Hot Pluggable

Wertvolle Highlights

• 800 Gb/s DR8 über SMF auf 500 m mit 53,125 GBd PAM4 pro Spur für eine vorhersehbare Leaf-Spin-Leistung.
• OSFP-Typ-2-Hotplug-Design mit doppelten MTP-8-APC-Anschlüssen für dichte Frontplatten.
• CMIS-Überwachung mit standardisierter Telemetrie, Alarmen und Niedrigleistungsmodus für konsistente Multi-Vendor-Betrieb.
• 3.3 V-Versorgung, typische Leistung von etwa 14,6 W, kommerzieller Betrieb bei 0°C.

1) Produktinformationen / Produktbeschreibung / Grundinformationen / Spezifikation

Die CC-OSFP08DR8-12DOptische TransceivermoduleZiel ist es, 800G-Fabriken der nächsten Generation in Cloud-, KI- und HPC-Umgebungen zu entwickeln.die Bereitstellung stabiler Verbindungen der DR-Klasse bis zu 500 m lang auf Single-Mode-FaserDieses warmstechnische OSFP-Typ-2optisches Modulfür eine kompakte thermische Abmessung mit doppelten MTP-8-APC-Ports und CMIS-Steuerung für optimierte Operationen auf gemischten Plattformen.800 g OSFP, die Suche, die Qualifizierung und das Lebenszyklusmanagement zu vereinfachen.

2) Merkmale

• Formfaktor: OSFP-Typ-2, warmstechnisch einsteckbar; hohe Vorderplattendichte.
• Zusammengefasste Geschwindigkeit: 800 Gb/s über 8 × 53,125 GBd PAM4.
• Optik: 1310 nm EML-Sender mit PIN-Empfängern pro Spur.
• Reichweite: 500 m über SMF (DR-Verbindungsbudget).
• Leistung/Wärme: 3,3 V Schiene, typisch ~ 14,6 W, Gehäuse bei 0°C.
• Management: CMIS über I2C mit Unterbrechungs-, Reset-, Gegenwart- und Niedrigleistungsmodus.

3) Technologie

Das Design basiert auf OSFP MSA mit CMIS für 8/16-Spur-Pluggables und verwendet PAM4-Signalisierung, um 800G zu erreichen, ohne die Anzahl der Portplatten zu erhöhen.EML-Laser bei 1310 nm bieten Linearität und DispersionsverträglichkeitDie PIN-PD-Empfänger erhalten die für die DR-Optik erforderliche Empfindlichkeit und Marge.Optische TransceivermoduleEinheitliche Registrierungs- und Zustandsmaschinen, um ein einheitliches Verhalten bei allen NOS-Varianten zu gewährleisten.

4) Theorie / Arbeitsprinzip

Im Inneren wird ein Retimer/Gearbox acht elektrische 100G-Strecken konditioniert und leitet PAM4-Symbole an acht EMLs. Beim Empfangen erholen PIN/TIA-Frontsignale Signale an den Host SerDes zurück.Ein zwei-Draht-I2C-Bus zeigt CMIS-Seiten für Inventar, Schwellenwerte, Leistungszustand und Fehlerbearbeitungoptisches Moduldie Integration mit automatisierter Bereitstellung und Flottenwerkzeugen.

5) Anwendung / Verwendung

• Spine-Leaf-Textilien in Cloud-Rechenzentren mit deterministischen 500 m DR-Uplinks (ToR/EoR/Aggregation).
• KI-Trainingscluster und Speicher-Backbones, in denen Luftfluss und thermische Grenzen eingeschränkt sind.
• HPC-Verbindungen800 g OSFPfür Fahrgestelle mit hohem Radix und modulare Linienkarten.

6) Spezifikationstabelle + Auswahltabelle

7) Vorteile / Verkaufspunkte

• Das standardbasierte CMIS vereinfacht die Automatisierung von mehreren Anbietern und die Wartung von Flotten.
• Thermische Umhüllung für dichte, luftgekühlte Linienkarten und Fahrwerk.
• Einfache Interoperabilität zwischen Ökosystemen800 g OSFP.

8) Dienstleistungen

Vorverkaufs-Auswahl, Link-Budget-Kontrollen, schnelle Logistik und Remote- / On-Site-Technische Unterstützung sind verfügbar.

9) Häufig gestellte Fragen

1. Ist dieOptische TransceivermoduleInteroperabel mit meinem 800G-Switch?Es folgt OSFP MSA und CMIS; überprüfen Sie mit der von Ihrem Anbieter genehmigten Liste.
2. Welche Entfernung wird unterstützt?Bis zu 500 m über SMF mit dem angegebenen DR-optischen Budget und FEC.
3. Für welche Leistung und Temperatur sollte ich planen?Typische ~ 14,6 W bei 3,3 V; Fall 0 ̊70 °C.
4. Können Sie große Einsätze unterstützen?Ja, Projektzulieferungsprogramme und 24/7-Unterstützung sind verfügbar.

10) Vorsichtsmaßnahmen

• Betrieb innerhalb des angegebenen Temperaturbereichs und Einhaltung der Luftströmungsrichtlinien.
• Verwenden Sie geeignete MTP/MPO-Reinigungsmittel; beachten Sie bei der Handhabung die ESD-Vorsichtsmaßnahmen.
• Bestätigen Sie die CMIS-Revision / Firmware-Kompatibilität vor dem Skalieren vonoptisches ModulFlotten.

11) Herstellungsprozess

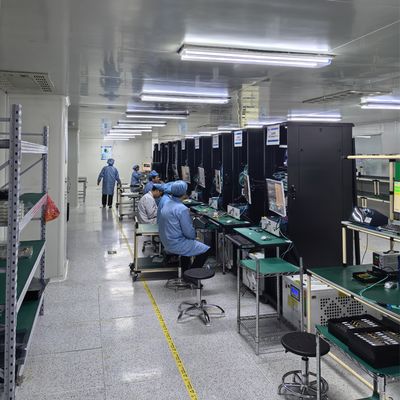

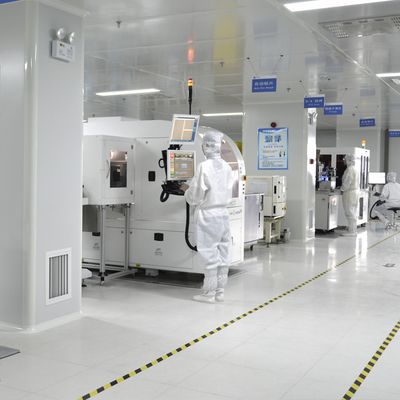

Die Module werden auf großflächigen Leitungen mit Eingangskontrollen, optischer Ausrichtung, Einbrennen und endgültiger Verifizierung hergestellt.Jede Einheit unterliegt vor dem Versand elektrischen und optischen Tests zur Validierung der PAM4-Leistung und CMIS-Funktionen.

12) Betriebsanweisungen

• Das Modul wird in einen OSFP-Käfig eingesetzt, wobei die Schleuse vollständig eingeschaltet ist.
• Überprüfen Sie, ob das Host-NOS das CMIS erkennt; überprüfen Sie Alarme und Schwellenwerte nach der Verbindung.
• Halten Sie die Verbindungshygiene aufrecht; decken Sie nicht genutzte Ports ab; registrieren Sie Serien für die Verfolgung von Vermögenswerten.

13) Unternehmensprofil

Mit mehr als einem Jahrzehnt Erfahrung liefert unser in der Fabrik unterstütztes Team professionelle Produktion, schnelle Ausführung und 24/7 Beratung.,Wireless APs und Steuerungen, Kabel undoptisches ModulDie Entwicklung von Lösungen, die durch ein umfangreiches Inventar und vor Ortes Engineering für den Projektumsatz unterstützt werden.
