NVIDIA Quantum-2 MQM9790-NS2F 64-Port 400Gb/s InfiniBand Smart Switch – 51,2 Tbit/s Durchsatz mit SHARPv3 In-Network-Beschleunigung für KI- und HPC-Rechenzentren

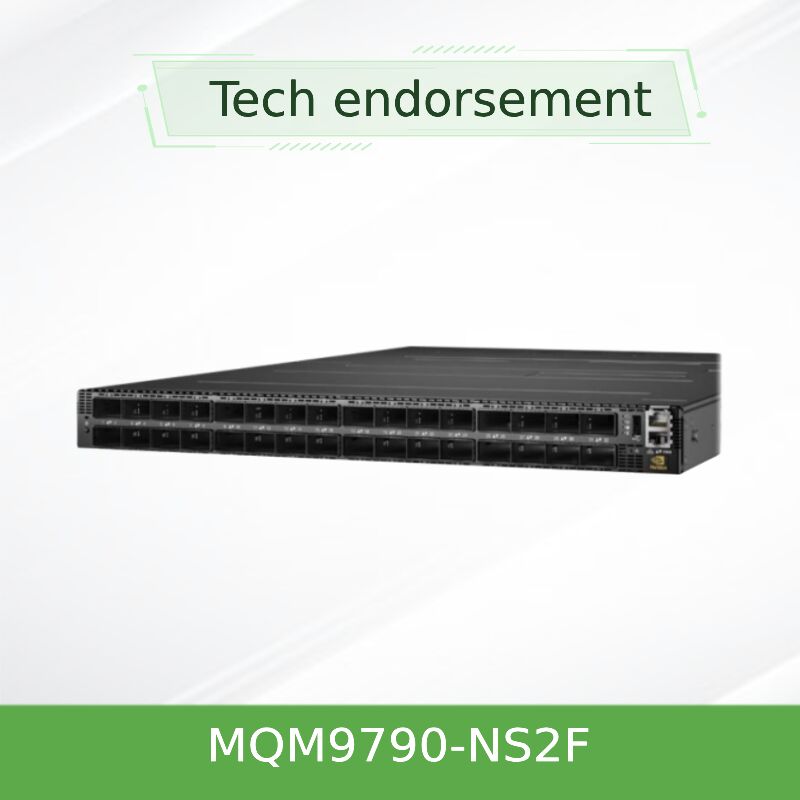

NVIDIA Quantum-2 MQM9790-NS2F 400Gb/s InfiniBand Smart Switch

Ein beispielloser 64-Port-NDR-InfiniBand-Switch mit 400 Gbit/s in einem 1U-Formfaktor – liefert einen aggregierten Durchsatz von 51,2 Tbit/s und 66,5 Milliarden Pakete pro Sekunde mit SHARPv3 In-Network-Beschleunigung für KI- und HPC-Umgebungen im extremen Maßstab.

• 64 nicht-blockierende 400-Gbit/s-InfiniBand-Ports (32 OSFP-Anschlüsse mit Double-Density-Radix)
• Aggregierte Schaltkapazität: 51,2 Tbit/s (bidirektional) | Paketverarbeitung: 66,5 BPPS
• SHARP-Technologie der dritten Generation (SHARPv3) für 32-mal höhere KI-Beschleunigung
• Unverwaltetes SKU (MQM9790-NS2F) mit integriertem Subnetzmanager, der bis zu 2000 Knoten unterstützt
• P2C-Luftstrom, 1+1 redundante Netzteile, 1U Standardtiefe, abwärtskompatibel mit HDR/EDR

Eigenschaften

• 400-Gbit/s-NDR-Leistung: 64 Ports mit 400 Gbit/s pro Port mit voller bidirektionaler Bandbreite und extrem niedriger Latenz.
• Double-Density 200G-Modus: Port-Splitting-Technologie liefert 128 Ports mit 200 Gbit/s – ideal für dichte ToR-Bereitstellungen.
• SHARPv3 In-Network Computing: Hardwarebasierte Datenaggregation/Reduktion während kollektiver Kommunikation.
• Unterstützung für erweiterte Topologien: Fat Tree, SlimFly, DragonFly+, mehrdimensionale Torus-Netzwerke und adaptive Routing-Verfahren.
• Energie- und platzoptimiert: 80 PLUS Gold zertifiziert, Hot-Swap-fähige Lüfter, 1U-Chassis mit Front-zu-Heck- oder Heck-zu-Front-Kühloptionen.

Technologie & Standards

Basierend auf der NVIDIA Quantum-2 InfiniBand-Architektur integriert der MQM9790-NS2F SHARPv3 für In-Network-Reduktionen, RDMA (Remote Direct Memory Access), adaptives Routing, verbesserte Virtual-Lane-(VL)-Zuordnung und Staukontrolle. Er unterstützt NDR 400 Gbit/s und ist abwärtskompatibel mit HDR100, HDR, EDR und FDR. Der Switch läuft mit MLNX-OS (die unverwaltete Version ist für erweitertes Fabric-Management auf externe UFM oder OpenSM angewiesen).

Funktionsprinzip: In-Network Computing mit SHARPv3

Im Gegensatz zu herkömmlichen Switches, die nur Pakete weiterleiten, führt der MQM9790-NS2F Berechnungen an Daten durch, während diese das Fabric durchlaufen. Mithilfe dedizierter Siliziumchips aggregiert und reduziert er Daten für kollektive Operationen (z. B. All-Reduce, Barrier) bei Drahtgeschwindigkeit, wodurch der Datenverkehr zwischen Endpunkten drastisch reduziert wird. Dies ermöglicht eine lineare Skalierbarkeit für KI-Trainingscluster und HPC-Simulationen. Der integrierte x86 Coffee Lake i3-Prozessor verwaltet die Fabric-Initialisierung und Topologieerkennung, während die Datenbeschleunigung in dedizierter Hardware erfolgt.

Anwendungen & Bereitstellung

• Exascale KI-Training: Große Sprachmodelle und Deep Learning, die massive All-Reduce-Bandbreite erfordern.
• High-Performance Computing (HPC): Klimamodellierung, Molekulardynamik und Computational Fluid Dynamics.
• Double-Density Top-of-Rack (ToR): 128-Port-200G-Konfiguration für dichte Serveranbindung.
• Cloud- & Enterprise-Rechenzentren: Hochdurchsatzspeicher (NVMe-oF), Datenbankbeschleunigung.
• Forschungs- & Regierungslabore: Extrem latenzarmes Fabric für wissenschaftliche Entdeckungen.

Technische Spezifikationen & Bestelloptionen

Hinweis: Alle Modelle enthalten x86 Coffee Lake i3 CPU, 8 GB DDR4, 16 GB M.2 SSD, 1x USB 3.0, 1x I²C USB, 1x RJ45 (UART). Gewicht: ca. 14,5 kg. Kabel: OSFP passiv/Kupfer/aktiv optisch.

Vorteile & Unterscheidungsmerkmale

• vs. Vorgängergeneration (QM8700): 2,5-mal mehr Ports (64 vs. 40), 3,2-mal höhere aggregierte Bandbreite (51,2 Tbit/s vs. 16 Tbit/s) und SHARPv3, das eine 32-mal höhere KI-Beschleunigung bietet.
• vs. Konkurrierende 400G-Switches: Integriertes SHARPv3 reduziert die Job-Abschlusszeiten; der Double-Density-200G-Modus senkt die Netzwerkebenen und spart Kosten.
• Dichteste ToR-Lösung: 128 Ports mit 200 Gbit/s in 1U – ideal für Racks mit hoher Dichte.
• Energieeffizient: Stromverbrauch skaliert mit der Portauslastung; ENERGY STAR zertifiziert.
• Nahtlose Abwärtskompatibilität: Funktioniert mit ConnectX-6/5/4 Netzwerkkarten und vorhandenen Kabeln.

Service & Support

Wir bieten umfassenden Lifecycle-Support: 24/7 technische Beratung, RMA-Abwicklung und Vor-Ort-Unterstützung. Unser Team bietet Topologiedesign, Validierung der Firmware-Kompatibilität und Integration in bestehende InfiniBand-Fabrics. Alle Geräte haben eine 1-Jahres-Garantie (verlängerbar). Bestellungen werden innerhalb von 24-48 Stunden aus unserem Bestand von über 10 Millionen Artikeln versandt. Kundenspezifische Kabel- und Netzwerkkarten-Bundles sind verfügbar.

Häufig gestellte Fragen (FAQ)

F: Ist der MQM9790-NS2F mit Mellanox ConnectX-6 Netzwerkkarten kompatibel?

A: Ja, er unterstützt ConnectX-6 (HDR/EDR) und ConnectX-5/4 vollständig. Für den 400-Gbit/s-Betrieb verwenden Sie ConnectX-6 oder neuere Netzwerkkarten, die NDR unterstützen.

F: Wie funktioniert der 128-Port-200-Gbit/s-Modus?

A: Jeder OSFP-Anschluss beherbergt 8 Lanes. Durch die Aufteilung eines 400G-Ports (8 Lanes) in zwei unabhängige 200G-Verbindungen (4 Lanes) verdoppelt der Switch effektiv die Portanzahl für 200G-Endpunkte – ideal für dichte ToR-Konfigurationen.

F: Kann dieser unverwaltete Switch einen Subnetzmanager ausführen?

A: Ja, er verfügt über einen integrierten Subnetzmanager, der ab Werk bis zu 2000 Knoten verwalten kann. Für erweiterte Funktionen wie UFM schließen Sie einen externen Server mit OpenSM oder NVIDIA UFM an.

F: Welche Kühloptionen sind verfügbar?

A: Der MQM9790-NS2F verfügt über P2C-Luftstrom (Port-zu-Strom/vorne). Wenn Ihr Rack eine Kühlung von hinten nach vorne verwendet, bestellen Sie den MQM9790-NS2R (C2P). Hot-Swap-fähige Lüftereinheiten unterstützen beide Richtungen.

F: Was ist der typische Stromverbrauch bei 50% Last?

A: Abhängig von der Auslastung und den Kabeltypen liegt der typische Stromverbrauch bei halber Last zwischen 250 W und 350 W. Der Switch reduziert dynamisch die Leistung, wenn Ports inaktiv sind.

Vorsichtsmaßnahmen & Kompatibilitätshinweise

• Luftstromrichtung: Überprüfen Sie, ob die Rack-Kühlung Ihrem Modell entspricht: P2C (MQM9790-NS2F) oder C2P (MQM9790-NS2R). Unsachgemäßer Luftstrom kann zu Überhitzung führen.
• Netzteil: Eingangsspannungsbereich nur 200-240 V AC (nicht 100-127 V). Verwenden Sie beide Stromanschlüsse für Redundanz.
• Kabel: Für 400G verwenden Sie OSFP-Passivkupferkabel (bis zu 3 m) oder aktive optische Module. Für die 200G-Aufteilung sind OSFP-zu-2x200G-Breakout-Kabel erforderlich.
• Betriebsumgebung: Temperatur 0°C–40°C, Luftfeuchtigkeit 10%–85% nicht kondensierend, Höhe ≤3050 m. EMV-konform mit CE, FCC, VCCI, ICES, RCM.
• Software: Externer Subnetzmanager/UFM wird für große Fabrics empfohlen. Aktualisieren Sie die Firmware immer in Abstimmung mit den Versionen der Netzwerkkarten.
