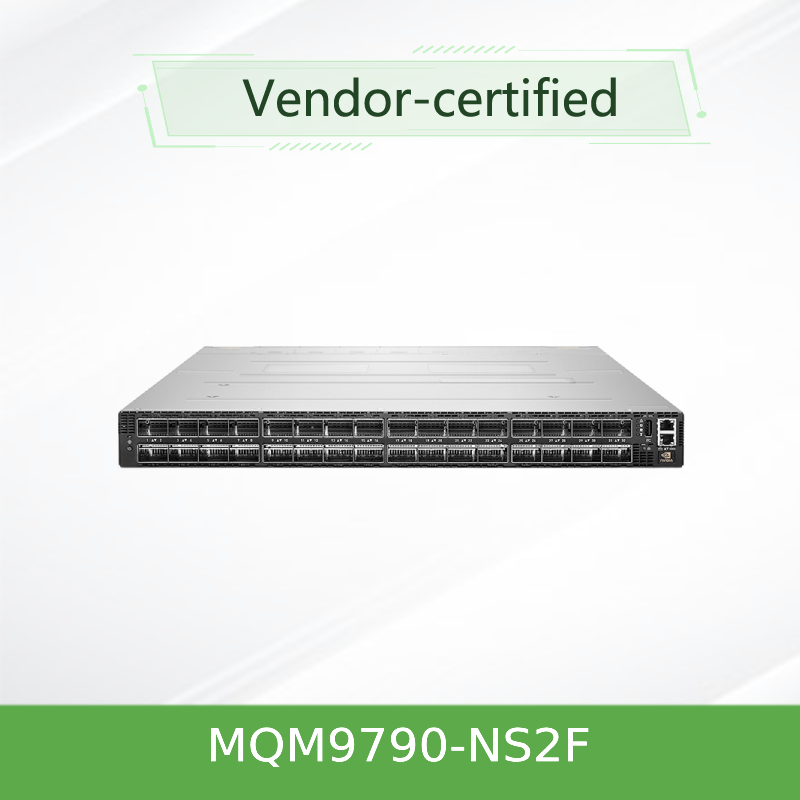

NVIDIA MQM9790-NS2F 400 Gbit/s InfiniBand-Switch – 64-Port-NDR, 51,2 Tbit/s, extern verwaltet, 1 HE für HPC- und KI-Cluster
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Dokumentieren: | MQM9700 series.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 STÜCK |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Anwendung: | Server | Zustand: | NEU UND ORIGINAL |
|---|---|---|---|
| Aggregierte Bandbreite: | 51,2 TB/s Bidirektional | Management: | MLNX-OS mit CLI, Webui, SNMP, JSON-Unterstützung |
| Name: | MQM9790-NS2F InfiniBand Mellanox Netz-Schalter, der heraus Rechenzentren mit Schaltern NDR 400G Infi | Stichwort: | mellanox 400g Schalter |
| Hervorheben: | NVIDIA InfiniBand Switch 400 Gbit/s,64-Port-NDR-Netzwerk-Switch,extern verwalteter 1U-Switch |
||
Produkt-Beschreibung
64 nicht blockierende Ports mit 400 Gbit/s NDR in einem 1U-Gehäuse. Bietet einen Gesamtdurchsatz von 51,2 Tbit/s mit SHARPv3-In-Network-Computing, extrem niedriger Latenz und redundanter Stromversorgung – speziell entwickelt für extrem große HPC- und KI-Rechenzentren.
Teilenummer:MQM9790-NS2FLuftstrom:P2C (von vorne nach hinten)Management:Extern verwaltetFormfaktor:1HE-Rackmontage
Der NVIDIA MQM9790-NS2F ist ein Quantum-2-InfiniBand-Switch mit fester Konfiguration, der auf der branchenführenden NDR-400-Gbit/s-Architektur basiert. Diese extern verwaltete Variante wurde für extrem große HPC- und KI-Workloads entwickelt und bietet 64 nicht blockierende Ports (über 32 OSFP-Anschlüsse) in einem kompakten 1U-Formfaktor und liefert einen erstaunlichen bidirektionalen Durchsatz von 51,2 Tbit/s und über 66,5 Milliarden Pakete pro Sekunde.
Der MQM9790-NS2F ist für Umgebungen optimiert, in denen ein zentraler Subnetzmanager (wie NVIDIA UFM) die Fabric-Steuerung orchestriert. Es umfasst SHARPv3-In-Network-Computing, adaptives Routing, RDMA und erweiterte Überlastungskontrolle – so können Forscher und KI-Entwickler die anspruchsvollsten datenintensiven Herausforderungen mit beispielloser Leistung und Skalierbarkeit bewältigen.
- 64 Ports mit 400 Gbit/s NDR (32 OSFP-Anschlüsse)
- 51,2 Tbit/s nicht blockierender Gesamtdurchsatz
- >66,5 Milliarden Pakete pro Sekunde (BPPS)
- SHARPv3 In-Network Computing (32-fache KI-Beschleunigung)
- 1+1 redundante, im laufenden Betrieb austauschbare Wechselstromversorgung
- Hot-Swap-fähige Lüftereinheiten, 80 PLUS Gold+ zertifiziert
- Port-Split-Technologie: bis zu 128 Ports bei 200 Gbit/s
- Adaptives Routing, RDMA und Überlastungskontrolle
- Abwärtskompatibel mit HDR und EDR
- RoHS-6-konform, CE-/FCC-/VCCI-zertifiziert
Die NVIDIA Quantum-2-Plattform führt die dritte Generation der SHARP-Technologie (SHARPv3) ein und bietet eine bis zu 32-mal höhere KI-Beschleunigung als die vorherige Generation. Durch die Auslagerung kollektiver Vorgänge von der CPU auf das Switch-Netzwerk reduziert SHARPv3 die MPI-Betriebszeit und den Datendurchlauf über die Fabric erheblich.
Quantum-2-ASICintegriert erweiterte Funktionen: Port-Split für 200 Gbit/s mit doppelter Dichte, adaptives Routing, verbesserte VL-Zuordnung und selbstheilende Netzwerkfunktionen. Auf der integrierten x86 Coffee Lake i3-CPU läuft MLNX-OS für eine umfassende Verwaltung.
SHARPv3-Integration:Unterstützt mit MLNX-OS und UFM Enterprise (extern verwaltet).
- Top-of-Rack-Blatt/Rücken in extrem großen HPC-Clustern
- KI-Trainings- und Inferenzstrukturen für Deep Learning
- Leistungsstarke Speicher- und Datenanalyseplattformen
- Forschung und wissenschaftliches Rechnen (Wetter, Genomik, Physik)
- Cloud-Rechenzentren mit umfangreichen Multi-Tenant-Workloads
- Host-Adapter:ConnectX-6, ConnectX-7 NDR
- Kabel:OSFP passive/aktive Kupfer-, aktive optische, optische Module
- Management:NVIDIA UFM, MLNX-OS, OpenSM
- Rückwärts:HDR (200 Gbit/s), EDR (100 Gbit/s) mit entsprechenden Transceivern
- Topologien:Fat Tree, SlimFly, DragonFly+, mehrdimensionaler Torus
| Kategorie | Detail |
|---|---|
| Modell | MQM9790-NS2F |
| Häfen | 64 x 400 Gbit/s NDR (32 OSFP-Anschlüsse) |
| Durchsatz | 51,2 Tbit/s aggregiert, nicht blockierend |
| Paketrate | >66,5 Milliarden Pakete pro Sekunde (BPPS) |
| CPU / Speicher | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM, 16 GB M.2 SSD |
| Betriebssystem / Verwaltung | MLNX-OS; extern verwaltet (UFM / Host-basiertes SM) |
| Stromversorgung | 1+1 redundant, Hot-Swap-fähig; 200–240 VAC, 80 PLUS Gold+ |
| Kühlung / Luftstrom | P2C (Front-to-Rear), Hot-Swap-fähige Lüftereinheit |
| Verwaltungsports | 1x RJ45, 1x RJ45 (UART), 1x USB 3.0, 1x USB (I2C) |
| Abmessungen (HxBxT) | 1,7 x 17,0 x 26,0 Zoll (43,6 x 438 x 660,4 mm) |
| Gewicht | 14,5 kg (32,0 Pfund) |
| Betriebstemperatur / Luftfeuchtigkeit | 0°C-40°C / 10%-85% nicht kondensierend |
| Höhe | Bis 3.050 m |
| Sicherheit / EMV | CE, FCC, VCCI, ICES, RCM; RoHS, CB, cTUVus, CU |
| Im Lieferumfang enthaltenes Zubehör | Schienensatz (Standardtiefe), 2x AC-Netzteile |
| Teilenummer | Typ | Luftstrom | Management |
|---|---|---|---|
| MQM9790-NS2F | Schalten | P2C (von vorne nach hinten) | Fremdverwaltet |
| MQM9790-NS2R | Schalten | C2P (von hinten nach vorne) | Fremdverwaltet |
| MQM9700-NS2F | Schalten | P2C (von vorne nach hinten) | Intern verwaltet |
| MQM9700-NS2R | Schalten | C2P (von hinten nach vorne) | Intern verwaltet |
Notiz:MQM9790-NS2F ist die extern verwaltete P2C-Luftstromvariante. Überprüfen Sie vor der Bestellung Ihre Kühlstrategie für Ihr Rechenzentrum. Für intern verwaltete Bereitstellungen sollten Sie die MQM9700-Serie in Betracht ziehen.
- 1 Jahr Standardgarantie (verlängert verfügbar)
- Technischer Support per E-Mail/Telefon
- Firmware-Upgrades und MLNX-OS-Updates
- RMA-Service für defekte Geräte
- Globale Logistik und Lieferung
Wird dieser Schalter intern verwaltet?
Nein, MQM9790-NS2F wird extern verwaltet. Erfordert einen hostbasierten Subnetzmanager (UFM / OpenSM).
Kann ich die Luftstromrichtung ändern?
Nein, P2C (von vorne nach hinten) ist festgelegt. Wählen Sie -NS2R für C2P-Luftstrom.
Unterstützt es SHARPv3?
Ja, mit MLNX-OS- und UFM Enterprise-Konfiguration.
Wie hoch ist die maximale Portanzahl bei 200 Gbit/s?
Bis zu 128 Ports mit Port-Split-Technologie.
- Stellen Sie sicher, dass die Ausrichtung des Luftstroms zu Ihrer Rack-Kühlstrategie passt.
- Verwenden Sie zur NDR-Konformität nur von NVIDIA qualifizierte OSFP-Optiken und -Kabel.
- Stellen Sie sicher, dass der Subnetz-Manager ordnungsgemäß konfiguriert ist, bevor Sie eine Verbindung zur Fabric herstellen.
- Betriebstemperatur: 0°C-40°C; Sorgen Sie für eine ausreichende Belüftung.
- Dieser Schalter unterstützt nur 200–240 VAC – nicht kompatibel mit 100–120 VAC.
Starsurge wurde 2008 gegründet und ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Diensten und Systemintegrationslösungen. Wir beliefern Kunden aus den Bereichen Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen weltweit mit Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und IoT-Lösungen. Unser erfahrenes Vertriebs- und Technikteam bietet mehrsprachigen Support, kundenspezifische Softwareentwicklung und globale Lieferung – mit dem Ziel zuverlässiger Qualität und reaktionsschnellem Service.
- ASIC:NVIDIA Quantum-2
- Häfen:64 x NDR (32 OSFP)
- Durchsatz:51,2 Tbit/s
- Paketrate:>66,5 BPPS
- SHARPv3:32-fache KI-Beschleunigung
- Management:Extern (UFM/OpenSM)
- HCAs:ConnectX-6, ConnectX-7
- Kabel:OSFP DAC / AOC / Optik
- SM:UFM Enterprise, OpenSM
- Rückwärts:HDR (200G), EDR (100G)
- Topologien:Fat Tree, SlimFly, DragonFly+, Torus
- Luftstrom bestätigen: P2C (MQM9790-NS2F) vs. C2P
- Racktiefe überprüfen (Standard 1U)
- Überprüfen Sie die Stromversorgung: nur 200–240 VAC
- Subnetz-Manager planen (externer Host)
- Validieren Sie die OSFP-Optik-/Kabelkompatibilität
