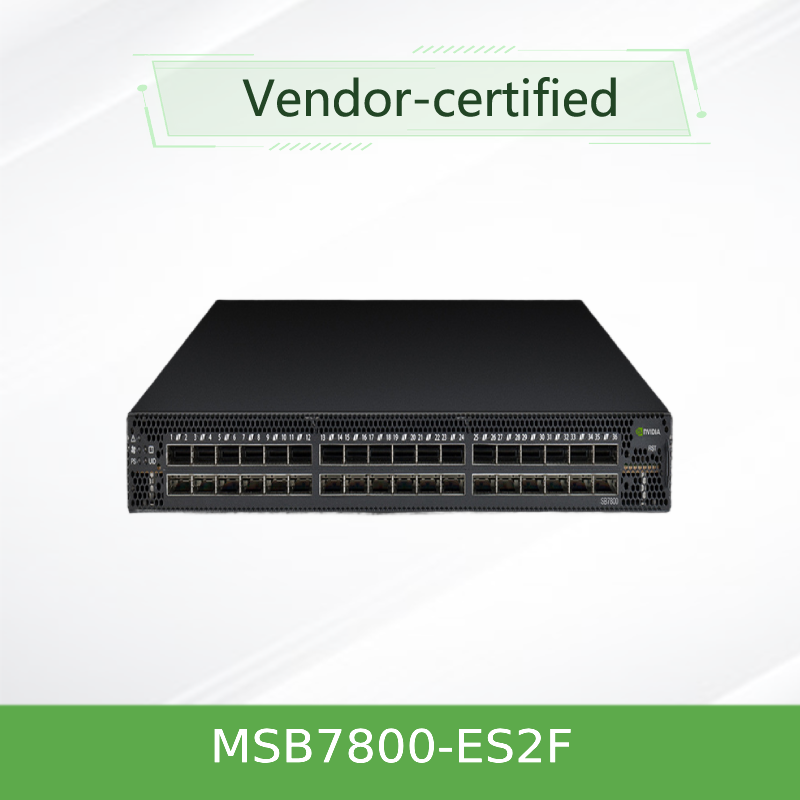

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand-Switch 36-Port EDR, 7,2Tb/s, 1U, P2C Luftstrom, extern verwaltet
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MSB7800-ES2F |
| Dokumentieren: | MSB7800.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 STÜCK |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Marke: | Mellanox | Modellnummer: | MSB7800-ES2F |
|---|---|---|---|
| Geschwindigkeit: | 100Gb/s pro Hafen | Häfen: | 36 x qsfp28 |
| Name: | Schalter-hohe Geschwindigkeit MSB7800-ES2F Netz-IB Mellanox 100gb in der Datums-Mitte | Stichwort: | Mellanox Network Switch |
Produkt-Beschreibung
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
Produktübersicht
Der NVIDIA MSB7800-ES2F ist ein InfiniBand-Switch mit fester Konfiguration, der auf dem Switch-IB 2 ASIC basiert.Konzipiert, um die extremen Anforderungen an Bandbreite und Latenz von Hochleistungsrechnungen (HPC) und KI-Arbeitslasten zu erfüllenMit 36 QSFP28-Ports, die mit 100 Gb/s EDR laufen, bietet es eine nicht blockierende Schaltmaschine, die von kleinen Forschungsclustern bis zu großen Unternehmensdatenzentren skaliert.
Diese extern verwaltete Variante (MSB7800-ES2F) ist für Umgebungen optimiert, in denen ein zentralisierter Subnetzmanager (wie OpenSM oder NVIDIA UFM) die Fabriksteuerung übernimmt,mit geringem Stromverbrauch (typischerweise 122 W) und hoher Dichte 1U-DesignEs umfasst die NVIDIA SHARP-Technologie, um die MPI-Kollektivoperationen zu beschleunigen, CPU-Ressourcen für die Berechnung freizusetzen und die Arbeitszeit zu reduzieren.
Wesentliche Merkmale
- ✓ 36 x EDR 100 Gb/s-Anschlüsse in 1U
- ✓ 7,2 Tb/s gesammelte nicht blockierende Durchsatzleistung
- ✓ Latenzzeit von Port zu Port < 90 ns

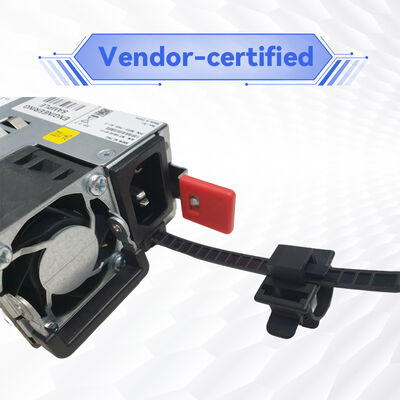

- ✓ 1+1 redundante warmwechselbare Wechselstromversorgung
- ✓ N+1 redundante warmwechselbare Lüfter
- ✓ 80 PLUS Gold+ und ENERGY STAR zertifiziert
- ✓ Adaptive Routing und Überlastungskontrolle
- ✓ Zurückkompatibel mit FDR (56Gb/s) und QDR (40Gb/s)
- ✓ MLNX-OS-Software mit dual-core x86-CPU
- ✓ RoHS-6-konform und EMV-zertifiziert
Technologie: Netzwerkrechner
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) entlastet kollektive Operationen von der CPU an das Switch-Netzwerk und eliminiert mehrere Datenübertragungen zwischen Endpunkten.Dies reduziert die MPI-Betriebszeit und befreit die CPU-Ressourcen für die Berechnung.
Switch-IB 2 ASICbietet fortschrittliche Funktionen: adaptive Routing, Stauskontrolle, VL2VL-Mapping und Port-Mirroring.
Typische Einsätze
- • Top-of-Rack-Leaf-Konnektivität in HPC-Clustern
- • Spine-leaf-Topologien für KI und Deep Learning-Textilien
- • Unternehmensdatenzentren mit leistungsstarkem Speicher
- • Forschungs- und Bildungsumgebungen (Physik, Genomik, Klima)
- • Finanzdienstleistungen für Infrastrukturen mit geringer Latenzzeit

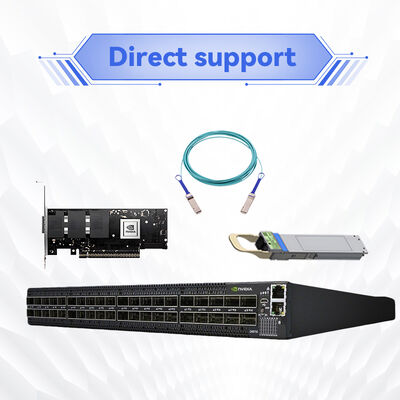

Vereinbarkeit
- •Hostadapter:ConnectX‐4, ConnectX‐5 EDR
- •Kabel:QSFP28 Passivkupfer, aktive optische, optische Module
- •Führung:Einheitliche Systeme für die Bereitstellung von Daten
- •Zurück:FDR (56Gb/s), QDR (40Gb/s) mit geeigneten Transceivern
- •Unternetzmanager:Außenverwaltung (erfordert hostbasiertes SM)
Spezifikationen
Auswahlleitfaden der Serie MSB7800
Vorteile Gebildet für Maßstab und Effizienz
7Durchsatz von 0,2 Tb/s und Latenzzeit von < 90 ns bei datenintensiven Arbeitslasten.
122W typische Leistung, 80 PLUS Gold+ Lieferungen reduzieren OPEX.
SHARP entlastet MPI-Kollektive, verkürzt die Arbeitszeit.
1+1 Stromversorgungen und warmwechselbare Lüfter für eine hohe Verfügbarkeit.
Rückwärtskompatibel mit FDR/QDR; arbeitet mit ConnectX‐4/5-Adaptern.
Service und Unterstützung
- • 1-Jahres-Standardgarantie (erweiterte Garantie erhältlich)
- • Technischer Support per E-Mail oder Telefon
- • Firmware-Upgrades und MLNX-OS-Updates
- • RMA-Dienstleistungen für defekte Einheiten
- • Globale Logistik und Lieferung
Häufig gestellte Fragen
Wird dieser Schalter intern verwaltet?
Nein, MSB7800-ES2F wird von außen verwaltet und erfordert einen hostbasierten Subnetzmanager (OpenSM / UFM).
Kann ich die Luftströmungsrichtung ändern?
Nein, P2C (Vorder-Rück) ist festgelegt. Wählen Sie -ES2R für den Luftstrom C2P.
Unterstützt es SHARP?
Ja, mit Switch-IB 2-Firmware ≥ 15.1300.0126 und UFM-Konfiguration.
Welche Kabel sind kompatibel?
QSFP28 Passivkupfer, aktive optische und optische Module.
Vorsichtsmaßnahmen
- • Bestätigen Sie, dass die Ausrichtung des Luftstroms mit der Kühlstrategie Ihres Racks übereinstimmt.
- • Verwenden Sie nur für die EDR-Konformität NVIDIA-qualifizierte Optik und Kabel.
- • Stellen Sie sicher, dass der Subnetzmanager vor der Verbindung mit dem Fabric konfiguriert ist.
- • Betriebstemperaturbereich: 0°C-45°C; eine ordnungsgemäße Belüftung.
- • Dieser Schalter unterstützt keine Gleichstromversorgung ‡ nur Wechselstrom.
Hong Kong Starsurge Group Co., Limited
Starsurge wurde 2008 gegründet und ist ein technologiegetriebener Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.und Firmenkunden weltweit mit SwitchesUnser erfahrenes Vertriebs- und Technikteam bietet mehrsprachigen Support, kundenspezifische Softwareentwicklung,und weltweite Lieferung.
Die wichtigsten Fakten
- •ASIC:Schalter-IB 2
- •Häfen:36 x QSFP28
- •Durchsatz:7.2 Tb/s
- •Latenzzeit:< 90 ns
- •- Ich habe ihn nicht gesehen.Ja (gemeinsame Entladung)
- •Leistung (Typ):122 W
Kompatibilitätsmatrix
- •HCA:ConnectX‐4, ConnectX‐5 EDR
- •Kabel:QSFP28 DAC / AOC / Optik
- •Ich weiß nicht.OpenSM, UFM Enterprise
- •Zurück:FDR (56G), QDR (40G)
- •Firmware:MLNX-OS, SHARP-fähig
Checkliste des Käufers
- ✓ Bestätigen Sie den Luftstrom: P2C (MSB7800-ES2F) vs. C2P
- ✓ Überprüfen Sie die Racktiefe (Standardtiefe erforderlich)
- ✓ Prüfleistung: nur Wechselstrom, 100-240 V
- ✓ Planen Sie den Subnetzmanager (externer Host)
- ✓ Überprüfung der Optik- / Kabelkompatibilität
