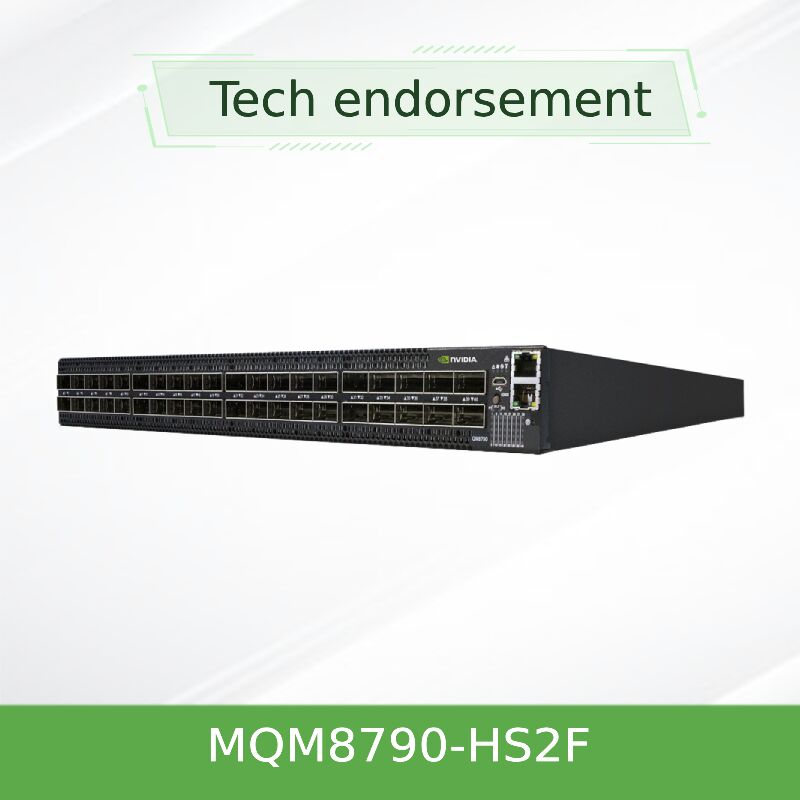

NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch nicht verwaltet 40-Port 16Tb/s P2C Luftstrom UFM bereit
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| Dokumentieren: | MQM8700 series.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell: | MQM8790-HS2F (920-9B110-00FH-0D0) | Anwendung: | Server |
|---|---|---|---|
| Zustand: | Neu und Original | Uplink -Konnektivität: | 200 Gbps |
| Betriebstemperatur: | 0 °C bis 40 °C (32 °F bis 104 °F) | Beschreibung: | 40-Port 200G InfiniBand Switch, Dual Netztler |
| Hervorheben: | NVIDIA Quantum 200G InfiniBand Schalter,Nicht verwalteter InfiniBand-Switch mit 40 Ports,16Tb/s P2C-Luftstromnetzschalter |
||
Produkt-Beschreibung
Hochleistungsfähiger, fest konfigurierter, unmanaged Switch mit 40 Ports mit 200 Gbit/s (oder 80 Ports mit 100 Gbit/s) und 16 Tbit/s nicht blockierendem Durchsatz, In-Network-Computing-Beschleunigung und extrem niedriger Latenz – speziell entwickelt für HPC-, KI-Cluster und Hyperscale-Rechenzentren. Ausgelegt für externes Management über die NVIDIA UFM™-Plattform.
Der NVIDIA Quantum MQM8790-HS2F ist ein unmanaged 200G InfiniBand Smart Switch, der für groß angelegte Rechenzentrumseinsätze konzipiert ist, bei denen ein zentralisiertes Fabric-Management bevorzugt wird. Als Teil der NVIDIA Quantum QM8700-Serie bietet dieser Switch vierzig 200-Gbit/s-Ports in einem kompakten 1U-Formfaktor mit einem aggregierten, nicht blockierenden Durchsatz von 16 Tbit/s und einer Cut-Through-Latenz von unter 130 ns. Im Gegensatz zu seinen managed Pendants ist der MQM8790-HS2F für das externe Management über das NVIDIA Unified Fabric Manager (UFM™) optimiert, was es Rechenzentrumsbetreibern ermöglicht, moderne Rechenzentrums-Fabrics effizient zu provisionieren, zu überwachen, zu beheben und zu warten.
Jeder 200-Gbit/s-QSFP56-Port kann in zwei unabhängige 100-Gbit/s-Ports aufgeteilt werden, was bis zu 80 Ports mit 100-Gbit/s-Konnektivität bietet – ideal für Top-of-Rack-Bereitstellungen mit doppelter Dichte. Der MQM8790-HS2F verfügt über P2C (Port-to-Power) Airflow, redundante Netzteile und volle Unterstützung für NVIDIA SHARP™ In-Network-Computing-Beschleunigung.
- 200 Gbit/s InfiniBand pro Port– vierzig QSFP56-Ports, die 200G- oder 100G-Split-Modi unterstützen, nicht blockierende Architektur.
- Unmanaged SKU für externe Steuerung– Kein Onboard-Subnet-Manager; konzipiert für zentralisiertes Management über die NVIDIA UFM™-Plattform.
- In-Network-Computing-Beschleunigung– NVIDIA SHARP™-Technologie ermöglicht die Datenaggregation im Switch, wodurch die Kommunikationszeit für MPI, NCCL und SHMEM um Größenordnungen reduziert wird.
- Hohe Radix & Split-Fähigkeit– Konvertiert 40x 200G-Ports in 80x 100G-Ports für Topologien mit doppelter Dichte ohne zusätzliche Switches.
- Erweitertes Congestion Management– Adaptive Routing, statisches Routing und Quality of Service (QoS) zur Eliminierung von Hotspots und Maximierung der effektiven Fabric-Bandbreite.
- Redundante & Hot-Swap-fähige Netzteile– 1+1 redundante Stromversorgung, 80 Plus Gold zertifiziert, ENERGY STAR konform, mit Leistungsoptimierung bei teilweiser Portnutzung.
- UFM Ready– Nahtlose Integration mit NVIDIA Unified Fabric Manager für erweiterte Telemetrie, prädiktive Analysen und automatisierte Fabric-Orchestrierung.
- Abwärtskompatibel– Nahtlose Interoperabilität mit früheren InfiniBand-Generationen (EDR, FDR).
NVIDIA Quantum Switches integrieren skalierbare hierarchische Aggregations- und Reduktionsprotokoll-Engines (SHARP) direkt in den Siliziumchip. Daten, die den Switch durchlaufen, können verarbeitet werden – aggregiert, reduziert oder gesendet – ohne mehrfache Rundreisen zu den Server-Endpunkten. Dies beschleunigt kollektive Operationen wie All-Reduce, Barrier und Broadcast dramatisch, die für Deep-Learning-Frameworks (TensorFlow, PyTorch über NCCL) und MPI-basierte HPC-Simulationen entscheidend sind. Das Ergebnis sind bis zu 10-fache Leistungssteigerungen für kommunikationsintensive Workloads und eine reduzierte CPU-Auslastung, wodurch Rechenressourcen für die eigentliche Anwendungsverarbeitung frei werden.
Der MQM8790-HS2F unterstützt auch adaptive Routing- und Congestion-Control-Algorithmen, die den Datenverkehr automatisch über mehrere Pfade ausbalancieren und selbst bei hoher Auslastung einen Durchsatz nahe der Nennleistung liefern.
- Groß angelegte KI- & ML-Cluster– GPU-basierte Systeme, die zentralisiertes Fabric-Management und Telemetrie über Hunderte oder Tausende von Knoten erfordern.
- High-Performance Computing (HPC)– Forschungslabore, nationale Labore und Universitäten, bei denen externe Fabric-Manager erweiterte Überwachung und Automatisierung bieten.
- Hyperscale-Rechenzentren– Fat-Tree-, DragonFly+- und mehrdimensionale Torus-Topologien, die über UFM für maximale Effizienz verwaltet werden.
- Enterprise- & Cloud-Service-Anbieter– Umgebungen, die eine einheitliche Steuerungsebene über mehrere Switch-Fabrics hinweg erfordern.
- Top-of-Rack (ToR) mit zentralisiertem Management– Doppelte 100-Gbit/s-Konnektivität pro Server mit Fabric-weiter Sichtbarkeit.

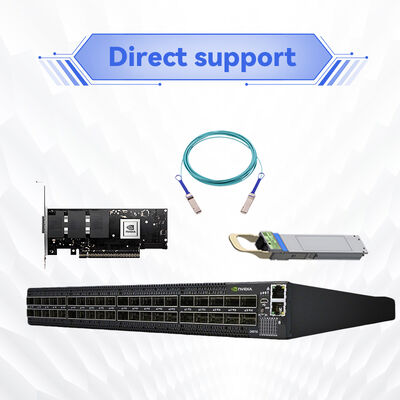

Der MQM8790-HS2F arbeitet nahtlos mit NVIDIA ConnectX-6, ConnectX-7 und BlueField DPU-Adaptern zusammen und unterstützt sowohl InfiniBand als auch gemischte Fabrics. Er ist abwärtskompatibel mit früheren InfiniBand-Geschwindigkeiten (EDR 100 Gbit/s, FDR 56 Gbit/s). Vollständig interoperabel mit bestehenden NVIDIA Quantum Fabric Switches. Für das Management ist der Switch für die Steuerung über die NVIDIA Unified Fabric Manager (UFM) Plattform ausgelegt, die umfassendes Fabric-Provisioning, Überwachung und prädiktive Fehlerbehebung bietet. Die Betriebssystemunterstützung umfasst wichtige Linux-Distributionen (RHEL, Ubuntu, Rocky Linux) und NVIDIA-zertifizierte GPU-Server.
| Parameter | Detail |
|---|---|
| Modellnummer | MQM8790-HS2F |
| Ports & Geschwindigkeit | 40 QSFP56-Ports; bis zu 200 Gbit/s pro Port; unterstützt Splitting in 80 Ports mit 100 Gbit/s |
| Aggregierter Durchsatz | 16 Tb/s nicht blockierend |
| Switching-Latenz | < 130 ns (Cut-Through) |
| Management | Unmanaged — externes Management über NVIDIA UFM™; Onboard x86 Dual-Core-CPU (Broadwell ComEx D-1508 2,2 GHz), 8 GB Systemspeicher |

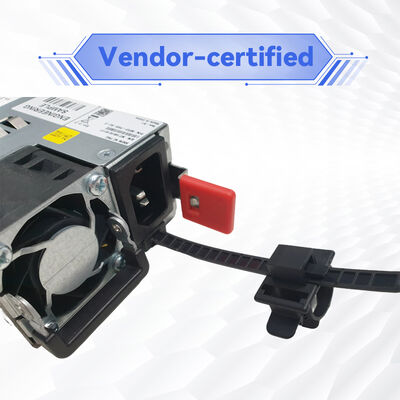

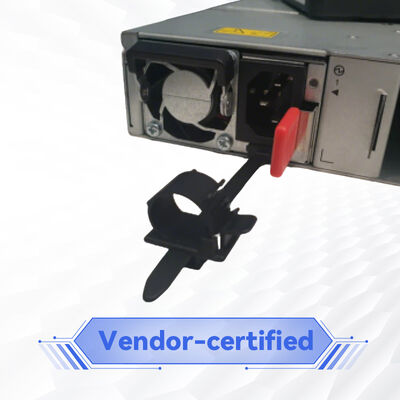

| Netzteil | 1+1 redundant, hot-swap-fähig, 100–127 VAC / 200–240 VAC, 80 Plus Gold, ENERGY STAR |
| Luftstrom | P2C (Port-to-Power) — MQM8790-HS2F, Standardtiefe |
| Abmessungen (HxBxT) | 1,7 x 17 x 23,2 Zoll (43,6 x 433,2 x 590,6 mm), 1U |
| Gewicht | Mit 2 Netzteilen: 12,48 kg / 27,5 lbs |
| Betriebstemperatur | 0 °C bis 40 °C |
| Zertifizierungen | CE, FCC, VCCI, ICES, RCMS, RoHS-konform |
| Garantie | 1 Jahr eingeschränkte Hardwaregarantie (erweiterbare Optionen verfügbar) |
| Bestellbare Teilenummer (OPN) | Beschreibung | Luftstrom | Management |
|---|---|---|---|
| MQM8790-HS2F | NVIDIA Quantum 200 Gbit/s InfiniBand Switch, 40 QSFP56, Dual AC Netzteil, x86 Dual-Core, Standardtiefe, P2C Airflow, Rail Kit | P2C (Port zu Power) | Unmanaged (UFM Ready) |
| MQM8790-HS2R | Wie oben, aber C2P Airflow (Power-to-Port) | C2P | Unmanaged (UFM Ready) |
| MQM8700-HS2F | Managed Variante, P2C Airflow, Onboard Subnet Manager, MLNX-OS | P2C | Managed (MLNX-OS) |
| MQM8700-HS2R | Managed Variante, C2P Airflow, Onboard Subnet Manager, MLNX-OS | C2P | Managed (MLNX-OS) |
Für Umgebungen, die ein zentralisiertes Fabric-Management über Hunderte oder Tausende von Switches hinweg erfordern, bietet der MQM8790-HS2F einen kostengünstigen, unmanaged Baustein, der für die NVIDIA UFM-Orchestrierung optimiert ist.
- Zentralisiertes Fabric-Management– Nutzen Sie NVIDIA UFM für einheitliche Sichtbarkeit, Automatisierung und prädiktive Analysen über das gesamte Fabric.
- Überlegener ROI– Reduzieren Sie Investitionsausgaben durch doppelte 100G-Portkapazität und geringere Switch-Anzahl für große Fabrics.
- Energieeffizient– Dynamische Leistungsanpassung basierend auf der Portauslastung, was die Betriebskosten senkt.
- SHARP™-Beschleunigung– Bis zu 10x schnellere kollektive Kommunikation ohne Verbrauch von Host-CPU-Zyklen.
- Skalierbare Topologien– Native Unterstützung für Fat Tree, DragonFly+ und Torus, um das Wachstum des Rechenzentrums zukunftssicher zu machen.
- Bewährtes Ökosystem– Unterstützt durch den kumulativen Software-Stack von NVIDIA und 24/7 Partner-Support.
Starsurge Group bietet End-to-End-Lifecycle-Services für NVIDIA Quantum Switches, einschließlich Pre-Sales-Architekturberatung, Proof-of-Concept-Tests und globaler Logistik. Unser erfahrenes technisches Team bietet Remote-Fehlerbehebung, Firmware-Upgrades und RMA-Koordination. Für UFM-Bereitstellungen bieten wir professionelle Dienstleistungen für die Plattformkonfiguration und -integration. Garantieerweiterungsoptionen und 24x7-Prioritätsunterstützung sind auf Anfrage erhältlich. Mehrsprachiger Support für EMEA, Amerika und APAC-Regionen gewährleistet eine schnelle Reaktion für geschäftskritische Bereitstellungen.
A: MQM8790-HS2F ist ein unmanaged Switch, der für externes Management über NVIDIA UFM konzipiert ist. MQM8700-HS2F verfügt über einen Onboard-Subnet-Manager und vollständiges MLNX-OS für eigenständiges Management.
A: Ja, er kann von jedem standardkonformen InfiniBand-Subnet-Manager verwaltet werden, aber NVIDIA UFM wird für erweiterte Funktionen wie Telemetrie, prädiktive Analysen und automatisierte Orchestrierung empfohlen.
A: Ja, jeder 200-Gbit/s-Port kann mit Splitterkabeln oder QSFP56 auf Dual-QSFP56-Breakouts mit 100 Gbit/s betrieben werden, was bis zu 80x 100-Gbit/s-Links unterstützt.
A: Ja, der MQM8790-HS2F unterstützt vollständig die NVIDIA SHARP™-Technologie zur Beschleunigung kollektiver Kommunikation, unabhängig vom Managementmodus.
A: Passive/aktive Kupfer-QSFP56-DACs, aktive optische Kabel (AOC) und optische Module für Entfernungen bis zu mehreren hundert Metern.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0 °C und 40 °C liegt; sorgen Sie für ausreichende Belüftung im Rack.
- Verwenden Sie nur qualifizierte QSFP56-Optiken oder DAC-Kabel, die im NVIDIA-Kompatibilitätsleitfaden aufgeführt sind.
- Luftstromrichtung: MQM8790-HS2F verwendet P2C (Port-to-Power) – überprüfen Sie, ob Ihr Rack-Kühlsystem mit dem P2C-Luftstrom übereinstimmt.
- Das Netzteil muss an die entsprechende Netzspannung (100–240 VAC) mit Erdung angeschlossen werden.
- Ein externer Subnet-Manager (UFM oder ein anderer) muss für die Fabric-Initialisierung und -Verwaltung bereitgestellt werden.
- Gewicht ca. 12,5 kg mit zwei Netzteilen – verwenden Sie einen geeigneten mechanischen Heber für die Rackmontage.
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Services und Systemintegrationslösungen. Das 2008 gegründete Unternehmen bedient Kunden weltweit mit Produkten wie Netzwerk-Switches, NICs, drahtlosen Access Points, Controllern, Kabeln und Infrastrukturausrüstung. Mit einem erfahrenen Vertriebs- und Technikteam unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen.
Mit einem kundenorientierten Ansatz konzentriert sich Starsurge auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen. Als autorisierter Partner führender Netzwerkmarken bieten wir globale Logistik, kundenspezifische Softwareentwicklung und mehrsprachigen Support – und helfen unseren Kunden beim Aufbau effizienter, skalierbarer und zuverlässiger Netzwerkinfrastrukturen.
| Komponente | Unterstützte Modelle / Typen |
|---|---|
| Adapter | NVIDIA ConnectX-6, ConnectX-7, BlueField-2 / BlueField-3 InfiniBand |
| Kabel & Optiken | QSFP56 DAC (passiv bis 3m, aktiv bis 5m), AOC, optische Transceiver (SR4, LR4) |
| Betriebssysteme | Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), Windows Server mit InfiniBand-Stack |
| Management-Plattformen | NVIDIA UFM, OpenSM, andere standardkonforme Subnet-Manager |
| Topologie-Unterstützung | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly |
- Luftstromrichtung bestätigen: MQM8790-HS2F verwendet P2C (Port-to-Power) – Rack-Kühlkompatibilität prüfen.
- Erforderliche Portgeschwindigkeit (native 200G oder 100G Breakout) und Kabeltyp überprüfen.
- Eingangsleistung prüfen: redundante AC-Stromversorgung mit C13/C14-Anschlüssen.
- Sicherstellen, dass die Racktiefe 23,2 Zoll (Standardtiefe) unterstützt.
- Plan für externen Subnet-Manager: UFM-Lizenz oder OpenSM-Bereitstellung für den Fabric-Betrieb erforderlich.
- Lizenzierungsanforderungen für UFM-Software validieren, falls erweiterte Telemetriefunktionen benötigt werden.
