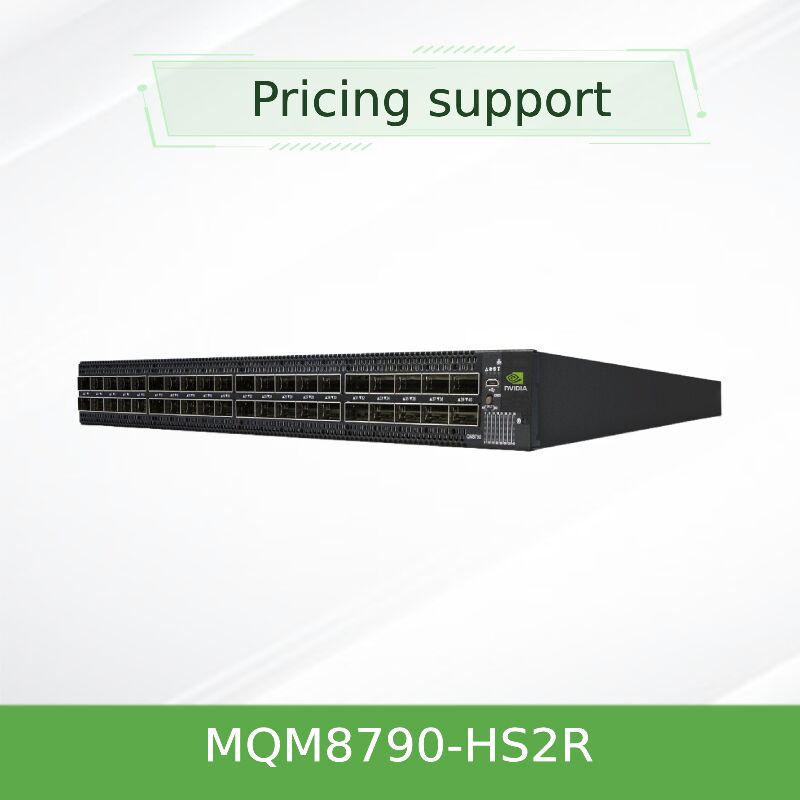

NVIDIA Quantum MQM8790-HS2R 200G InfiniBand Switch nicht verwaltet, 40-Port 16Tb/s, C2P Airflow UFM bereit
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MQM8790-HS2R (920-9B110-00RH-0D0) |
| Dokumentieren: | MQM8700 series.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MQM8790-HS2R | Übertragungsrate: | 10/100/1000 Mbit/s |
|---|---|---|---|
| Häfen: | ≧ 48 | Technologie: | Infiniband |
| Transportpaket: | Verpackung | Warenzeichen: | Mellanox |
| Hervorheben: | NVIDIA Quantum InfiniBand-Switch 200G,Nicht verwalteter InfiniBand-Switch mit 40 Ports,16Tb/s Mellanox-Netzschalter |
||
Produkt-Beschreibung
High-Performance-Fixed-Configuration unmanaged switch mit 40 Ports von 200 Gbit/s (oder 80 Ports von 100 Gbit/s) mit 16 Tb/s nicht blockierender Durchsatzleistung, Beschleunigung der Rechenleistung im Netzwerk,und ultra-niedrige Latenzzeit ‡ speziell für HPC entwickelt, KI-Cluster und hyperskalige Rechenzentren. Konzipiert für die externe Verwaltung über die NVIDIA UFMTM-Plattform mit C2P-Luftflusskonfiguration.
Der NVIDIA Quantum MQM8790-HS2R ist ein unmanaged 200G InfiniBand Smart Switch, der für großflächige Rechenzentrumsanwendungen entwickelt wurde, bei denen eine zentralisierte Fabric-Verwaltung bevorzugt wird.Teil der NVIDIA Quantum QM8700-Serie, bietet dieser Switch vierzig 200Gb/s-Ports in einem kompakten 1U-Formfaktor mit 16 Tb/s aggregater nicht blockierender Durchsatzleistung und einer Durchschnittslatenz von unter 130 ns.Der MQM8790-HS2R ist für die externe Verwaltung über den NVIDIA Unified Fabric Manager (UFMTM) optimiert, die es den Betreibern von Rechenzentren ermöglicht, moderne Rechenzentrumstechniken effizient zu bereitstellen, zu überwachen, zu beheben und in großem Maßstab zu warten.
Jeder 200Gb/s QSFP56-Port kann in zwei unabhängige 100Gb/s-Ports aufgeteilt werden, die bis zu 80 Ports mit 100Gb/s-Konnektivität bieten, ideal für Doppeldehensitäts-Top-of-Rack-Einrichtungen.Der MQM8790-HS2R verfügt über einen C2P-Luftstrom (Power-to-Port), doppelte redundante Stromversorgungen und vollständige Unterstützung von NVIDIA SHARPTM In-Network Computing Acceleration.
- 200 Gbit/s InfiniBand pro Port- 40 QSFP56-Anschlüsse mit Unterstützung von 200G- oder 100G-Split-Modus, nicht blockierende Architektur.
- Nicht verwaltete SKU für die externe Kontrolle- Keine eingebaute Unternetzverwaltung; für eine zentrale Verwaltung über die NVIDIA UFMTM-Plattform entwickelt.
- Beschleunigung der In-Network-RechenleistungDie NVIDIA SHARPTM-Technologie ermöglicht die Aggregation von Daten im Switch und reduziert die Kommunikationszeit von MPI, NCCL und SHMEM um Größenordnungen.
- Hohe Radix- und Spaltkapazität¢ 40x 200G-Ports in 80x 100G-Ports für doppelte Dichte-Topologien ohne zusätzliche Switches umwandeln.
- Fortgeschrittenes Stausmanagement- Adaptive Routing, statische Routing und Qualität des Dienstes (QoS) zur Beseitigung von Hotspots und Maximierung der effektiven Stoffbandbreite.
- Überflüssige und warmwechselbare PSU1+1 überflüssige Leistung, 80 Plus Gold zertifiziert, ENERGY STAR-konform, mit Stromoptimierung bei teilweiser Hafennutzung.
- C2P-Luftstromkonfiguration Die Luftströmungsrichtung von Power-to-Port ist ideal für Kühlsysteme in Rechenzentren, bei denen ein Luftstrom von hinten nach vorne erforderlich ist.
- UFM bereit- Nahtlose Integration mit NVIDIA Unified Fabric Manager für erweiterte Telemetrie, prädiktive Analysen und automatisierte Stofforchestrierung.
- Rückwärtsverträglich¢ nahtlose Interoperabilität mit früheren InfiniBand-Generationen (EDR, FDR).
NVIDIA Quantum-Switches integrieren skalierbare hierarchische Aggregation und Reduktionsprotokolle (SHARP) direkt in das Silizium.oder Sendung ?? ohne mehrere Hin- und Rückfahrten zu Server-EndpunktenDies beschleunigt kollektive Operationen wie all-reduce, barrier und broadcast, die für Deep Learning-Frameworks (TensorFlow,PyTorch über NCCL) und MPI-basierte HPC-SimulationenDas Ergebnis sind bis zu 10-fache Leistungssteigerungen bei kommunikationsintensiven Arbeitslasten und reduzierte CPU-Overhead, wodurch Rechenressourcen für die eigentliche Anwendungsverarbeitung freigesetzt werden.
Der MQM8790-HS2R unterstützt auch adaptive Routing- und Überlastungskontrollalgorithmen, die den Verkehr automatisch über mehrere Bahnen ausbalancieren,die Bereitstellung von Fast-Line-Durchsatz auch unter hoher Streitleistung.
- Große KI- und ML-Cluster- GPU-basierte Systeme, die eine zentralisierte Fabric-Management- und Telemetrieanwendung über Hunderte oder Tausende von Knoten erfordern.
- Hochleistungsrechner (HPC)- Forschungslabore, nationale Labore und Universitäten, in denen externe Stoffmanager eine verbesserte Überwachung und Automatisierung bieten.
- Datenzentren in Hyperskala¢ Fat-Tree, DragonFly+ und mehrdimensionale Torus-Topologien, die durch UFM für maximale Effizienz verwaltet werden.
- Unternehmen und Cloud-Dienstleister- Umgebungen, in denen eine einheitliche Steuerungsebene über mehrere Schaltermaschinen hinweg erforderlich ist.
- Top-of-Rack (ToR) mit zentralisierter Verwaltung¢ Doppelte Dichte 100 Gb/s pro Server-Konnektivität mit Stoffweite Sichtbarkeit, mit C2P-Luftstrom für Rücken-zu-Vorder-Kühlkonstruktionen.

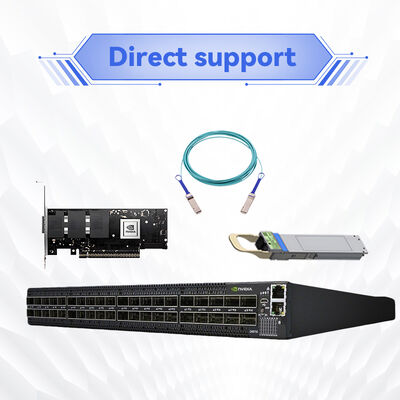

Der MQM8790-HS2R arbeitet nahtlos mit NVIDIA ConnectX‐6, ConnectX‐7 und BlueField DPU-Adaptern und unterstützt sowohl InfiniBand als auch Mixed Fabrics.Es ist rückwärtskompatibel mit früheren InfiniBand-Geschwindigkeiten (EDR 100Gb/s), FDR 56Gb/s). Vollständig interoperabel mit bestehenden NVIDIA Quantum Fabric Switches. Für die Verwaltung ist der Switch so konzipiert, dass er über die NVIDIA Unified Fabric Manager (UFM) -Plattform gesteuert wird,die eine umfassende Stoffversorgung bietetDie Betriebssystemunterstützung umfasst die wichtigsten Linux-Distributionen (RHEL, Ubuntu, Rocky Linux) und NVIDIA-zertifizierte GPU-Server.
| Parameter | Einzelheiten |
|---|---|
| Modellnummer | MQM8790-HS2R |
| Häfen und Geschwindigkeit | 40 QSFP56-Anschlüsse; bis zu 200 Gb/s pro Port; unterstützt eine Aufteilung in 80 Ports von 100 Gb/s |
| Gesamtleistung | 16 Tb/s ohne Blockierung |
| Umschalten der Latenzzeit | < 130 ns (durchschnittlich) |
| Verwaltung | Nicht verwaltet externes Management über NVIDIA UFMTM; eingebaute x86-Dual-Core-CPU (Broadwell ComEx D‐1508 2,2GHz), 8 GB Systemspeicher |

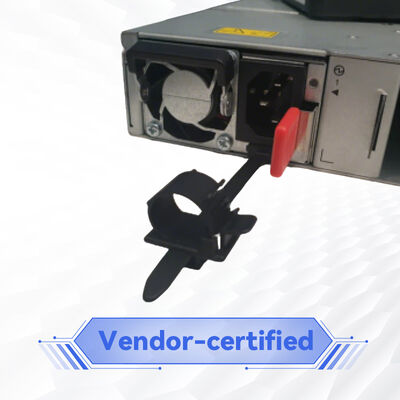

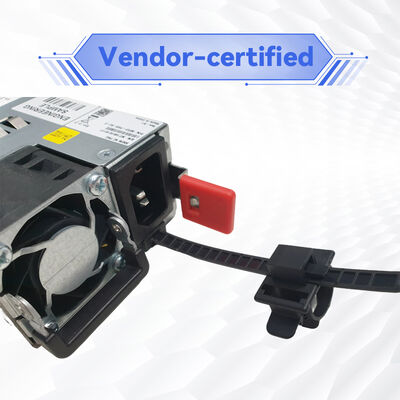

| Stromversorgung | 1+1 redundante Hot-Swappable, 100‐127VAC / 200‐240VAC, 80 Plus Gold, ENERGY STAR |
| Luftströmung | C2P (Power-to-Port) ¢ MQM8790-HS2R, Standardtiefe |
| Abmessungen (HxWxD) | 1.7 x 17 x 23,2 Zoll (43,6 x 433,2 x 590,6 mm), 1U |
| Gewicht | Mit 2 PSU: 12,48 kg / 27,5 lbs |
| Betriebstemperatur | 0°C bis 40°C |
| Zertifizierungen | CE, FCC, VCCI, ICES, RCMS, RoHS-konform |
| Gewährleistung | 1 Jahr begrenzte Hardwaregarantie (erweiterbare Optionen verfügbar) |
| Nummer des Bestellteils (OPN) | Beschreibung | Luftströmung | Verwaltung |
|---|---|---|---|
| MQM8790-HS2R | NVIDIA Quantum 200Gb/s InfiniBand-Switch, 40 QSFP56, Dual AC PSU, x86 Dual Core, Standardtiefe, C2P-Luftstrom, Schienenbaukasten | C2P (Power to Port) | Nicht verwaltet (UFM bereit) |
| MQM8790-HS2F | Gleich wie oben, jedoch P2C-Luftstrom (Port-to-Power) | P2C | Nicht verwaltet (UFM bereit) |
| MQM8700-HS2F | Verwaltete Variante, P2C-Luftfluss, On-Board-Subnetzmanager, MLNX-OS | P2C | Verwaltet (MLNX-OS) |
| MQM8700-HS2R | Verwaltete Variante, C2P-Luftstrom, On-Board-Subnetzmanager, MLNX-OS | C2P | Verwaltet (MLNX-OS) |
Für Umgebungen, die eine zentralisierte Stoffverwaltung über Hunderte oder Tausende von Schaltern erfordern, bietet der MQM8790-HS2R eine kostengünstige,nicht verwalteter Baustein für NVIDIA UFM-Orchestrierung optimiert, mit einem C2P-Luftstrom, der für die Kühlkonfiguration von Power-to-Port geeignet ist.
- Zentralisiertes GewebemanagementNutzen Sie NVIDIA UFM für einheitliche Sichtbarkeit, Automatisierung und prädiktive Analysen im gesamten Netzwerk.
- Überlegene ROI- Reduzierung der Investitionsausgaben durch eine doppelte 100G-Portkapazität und eine geringere Anzahl von Schaltstellen für große Stoffe.
- Energieeffizient- Dynamische Leistungsskalierung auf der Grundlage der Hafennutzung, die Betriebskosten senkt.
- SHARPTM Beschleunigung- bis zu 10-mal schneller kollektive Kommunikation ohne Verbrauch von CPU-Zyklen.
- Skalierbare Topologien- Native Unterstützung für Fat Tree, DragonFly+ und Torus für zukunftssicheres Wachstum von Rechenzentren
- Flexible LuftströmungsoptionenDie C2P-Konfiguration entspricht den in modernen Rechenzentren üblichen Rear-to-Front-Kühlarchitekturen.
- Bewährtes ÖkosystemUnterstützt durch NVIDIA kumulative Software und 24/7 Partner-Support.
Die Starsurge Group bietet End-to-End-Lebenszyklus-Dienstleistungen für NVIDIA Quantum-Switches, einschließlich Architekturberatung vor dem Verkauf, Proof-of-Concept-Tests und globaler Logistik.Unser erfahrenes technisches Team bietet eine Fernproblembehandlung.Für UFM-Bereitstellungen bieten wir professionelle Dienstleistungen für die Konfiguration und Integration der Plattform an.Optionen zur Verlängerung der Garantie und Prioritätsunterstützung 24x7 auf Anfrage. Mehrsprachige Unterstützung für die Regionen EMEA, Amerika und APAC sorgt für eine schnelle Reaktion bei missionskritischen Einsätzen.
- Die Betriebstemperatur der Umgebung muss zwischen 0 °C und 40 °C liegen; die Rackventilation muss ordnungsgemäß sein.
- Verwenden Sie nur qualifizierte QSFP56-Optik- oder DAC-Kabel, die in der NVIDIA-Kompatibilitätsanleitung aufgeführt sind.
- Luftströmungsrichtung: MQM8790-HS2R verwendet C2P (Power-to-Port) confir your rack cooling scheme matches C2P (kalte Luft von hinten).
- Die Stromversorgung muss an eine geeignete Wechselspannung (100-240 VAC) mit Erdung angeschlossen sein.
- Für die Fabrikinitialisierung und -verwaltung muss ein externer Subnetzmanager (UFM oder anderer) eingesetzt werden.
- Gewicht ~ 12,5 kg mit zwei Versorgungseinheiten
Hong Kong Starsurge Group Co., Limited ist ein technologiegetriebener Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.Das Unternehmen bedient Kunden weltweit mit Produkten einschließlich Netzwerk-SwitchesMit Unterstützung eines erfahrenen Vertriebs- und technischen Teams unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen,Herstellung, Bildung, Finanzen und Unternehmen.
Starsurge konzentriert sich auf zuverlässige Qualität, reaktionsschnelle Dienstleistungen und maßgeschneiderte Lösungen.Softwareentwicklung nach Maßgabe, und mehrsprachigen Support unterstützen Kunden beim Aufbau einer effizienten, skalierbaren und zuverlässigen Netzwerkinfrastruktur.
| Komponente | Unterstützte Modelle / Typen |
|---|---|
| Anpassungen | NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Kabel und Optik | QSFP56 DAC (passiv bis 3 m, aktiv bis 5 m), AOC, optische Transceiver (SR4, LR4) |
| Betriebssysteme | Linux (RHEL 8/9, Ubuntu 20.04/22.) ist ein Linux-System, das für die Bereitstellung von Linux-Lösungen verwendet wird.04, Rocky Linux), Windows Server mit InfiniBand-Stack |
| Managementplattformen | NVIDIA UFM, OpenSM, andere standardkonforme Subnetzmanager |
| Topologieunterstützung | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly |
- Bestätigen Sie die Luftströmungsrichtung: MQM8790-HS2R verwendet C2P (Power-to-Port)
- Überprüfen Sie die erforderliche Portgeschwindigkeit (200G native oder 100G breakout) und den Typ der Kabelansammlung.
- Überprüfen Sie den Stromeingang: doppelter redundanter Wechselstrom mit C13/C14-Anschlüssen.
- Stellen Sie sicher, dass die Racktiefe 23,2 Zoll (Standardtiefe) beträgt.
- Plan für den externen Subnetzmanager: UFM-Lizenz oder OpenSM-Einführung für den Fabrikbetrieb erforderlich.
- Validieren Sie die Anforderungen an die Lizenzierung von UFM-Software, wenn fortgeschrittene Telemetriefunktionen erforderlich sind.
