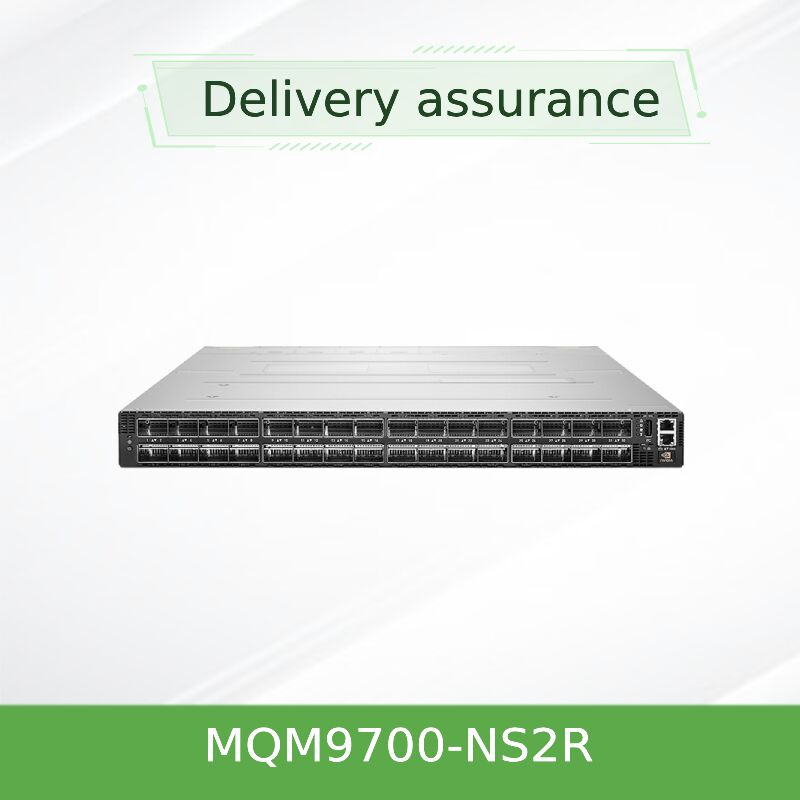

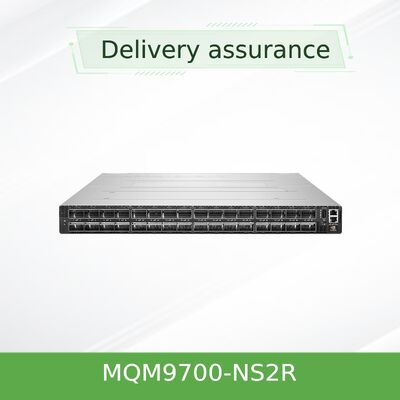

NVIDIA Quantum 2 MQM9790-NS2R 64-Port 400Gb/s Unmanaged InfiniBand Switch mit umgekehrtem Luftstrom (C2P)
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Dokumentieren: | MQM9700 series.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MQM9700-NS2R (920-9B210-00RN-0M2) | Übertragungsrate: | 400G |
|---|---|---|---|
| Häfen: | 64 | Technologie: | Infiniband |
| Maximale Geschwindigkeit: | Ndr | Transportpaket: | Verpackung |
Produkt-Beschreibung
Entwickelt für KI- und HPC-Umgebungen im extremen Maßstab, in denen ein externes Fabric-Management bevorzugt wird. Der MQM9790-NS2R liefert 64 nicht blockierende Ports mit 400 Gbit/s InfiniBand in einem kompakten 1U-Chassis mit C2P-Luftstrom (Connector-to-Power) von hinten, was flexible Topologien und SHARPv3-In-Network-Computing ermöglicht, während er auf externe Subnetzmanager wie NVIDIA UFM oder OpenSM angewiesen ist.
Hong Kong Starsurge Group präsentiert den NVIDIA Quantum-2 MQM9790-NS2R – einen Hochleistungs-Switch mit 400 Gbit/s InfiniBand, der nicht verwaltet wird und über einen umgekehrten Luftstrom (Connector-to-Power) verfügt. Als Teil der QM9700-Serie bietet dieser Switch 32 OSFP-Ports, die 64x 400 Gbit/s-Verbindungen (oder bis zu 128 Ports mit 200 Gbit/s über Port-Split-Technologie) unterstützen. Mit einem bahnbrechenden bidirektionalen Durchsatz von 51,2 Terabit pro Sekunde und einer Kapazität von über 66,5 Milliarden Paketen pro Sekunde ist der MQM9790-NS2R für Kunden konzipiert, die eine externe Subnetzmanager-Steuerung (z. B. NVIDIA UFM) für erweiterte Telemetrie, Überwachung und die Orchestrierung von Großraum-Fabrics benötigen.
- Beispiellose Portdichte: 64 Ports mit 400 Gbit/s NDR InfiniBand in 1U, nicht blockierende Architektur.
- Doppelte Dichte im 200-Gbit/s-Modus: Unterstützt bis zu 128 Ports mit 200 Gbit/s unter Verwendung der NVIDIA Port-Split-Technologie, wodurch die Gesamtbetriebskosten für Leaf-Spine-Topologien reduziert werden.
- Bereit für externe Subnetzmanager: Entwickelt für die Verwendung mit NVIDIA UFM (Unified Fabric Manager), OpenSM oder anderen externen Subnetzmanagern – ideal für große, zentral verwaltete Fabrics.
- In-Network-Computing: SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) bietet eine 32-mal höhere KI-Beschleunigung im Vergleich zur vorherigen Generation.
- Erweiterte Fabric-Dienste: RDMA, adaptive Weiterleitung, Staukontrolle, verbesserte VL-Zuordnung und selbstheilende Netzwerkfunktionen.
- Luftstrom von hinten (C2P): Luftstromrichtung von Anschluss zu Stromversorgung (Connector-to-Power), ideal für Rechenzentrumslayouts mit Kaltgang auf der Anschlussseite.
- Redundanz und Zuverlässigkeit: 1+1 redundante, hot-swap-fähige Netzteile, hot-swap-fähige Lüftereinheiten.
- Abwärtskompatibel: Unterstützt frühere InfiniBand-Generationen (HDR, EDR, FDR).
Basierend auf dem NVIDIA Quantum-2 ASIC nutzt der MQM9790-NS2R modernste 400-Gbit/s-SerDes-Technologie. Er integriert Remote Direct Memory Access (RDMA) für geringe CPU-Auslastung und hohen Durchsatz, adaptive Weiterleitung zur Vermeidung von Fabric-Hotspots und NVIDIA SHARPv3 für In-Network-Reduktionen, wodurch kollektive Operationen in MPI- und KI-Frameworks dramatisch beschleunigt werden. Ohne einen integrierten Subnetzmanager lagert dieses Modell das Fabric-Management an externe Controller aus, was eine zentralisierte Richtliniendurchsetzung und tiefere Telemetrie in Verbindung mit NVIDIA UFM ermöglicht.
Mit Unterstützung für mehrere Topologien – einschließlich Fat Tree, SlimFly, DragonFly+ und multidimensionaler Torus – ermöglicht der MQM9790-NS2R Architekten den Aufbau kostengünstiger, hochgradig ausfallsicherer Netzwerke für Supercomputing der nächsten Generation bei gleichzeitiger zentraler Verwaltung.
- KI- und Machine-Learning-Cluster: Hochgeschwindigkeits-GPU-Interconnects für das Training großer Sprachmodelle mit zentralisierter UFM-Verwaltung.
- High-Performance Computing (HPC): Forschungssimulationen, Wettermodelle, Genomik, die eine externe Fabric-Orchestrierung erfordern.
- Hyperscale-Rechenzentren: Großflächige InfiniBand-Fabrics, bei denen externe Subnetzmanager eine einheitliche Steuerung über Hunderte von Switches ermöglichen.
- Enterprise Cloud & Finanzen: Latenzempfindliche Handelssysteme mit zentralisierter Überwachung und Richtlinienverwaltung.
- Regierung & Bildung: Nationale Labore und universitäre Supercomputing-Zentren, die dedizierte Fabric-Management-Appliances benötigen.

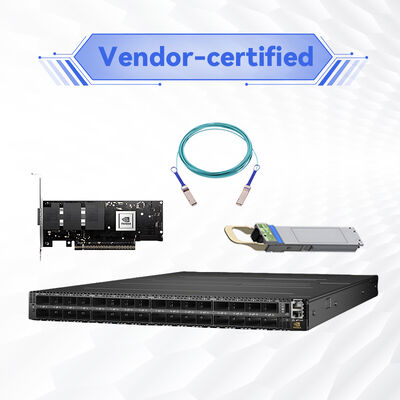

Vollständig interoperabel mit dem NVIDIA InfiniBand-Ökosystem: ConnectX-6/7-Adapter, LinkX-Kabel, Quantum-2-Serie-Switches. Abwärtskompatibel mit HDR-, EDR- und FDR-Geräten. Erfordert einen externen Subnetzmanager wie NVIDIA UFM (empfohlen für große Fabrics), OpenSM oder einen anderen IB-konformen SM, der auf einem dedizierten Server oder einer VM läuft. Unterstützt die wichtigsten Linux-Distributionen (RHEL, Ubuntu, Rocky Linux) und Windows Server mit entsprechenden Treibern.
| Parameter | Spezifikation (MQM9790-NS2R) |
|---|---|
| Ports | 32 OSFP-Anschlüsse für 64 Ports mit 400 Gbit/s InfiniBand (NDR) oder 128 Ports mit 200 Gbit/s |
| Aggregierter Durchsatz | 51,2 Tbit/s bidirektional, nicht blockierend |
| Paketweiterleitungskapazität | Über 66,5 Milliarden Pakete pro Sekunde (BPPS) |
| Management-Typ | Nicht verwaltet – erfordert externen Subnetzmanager (UFM, OpenSM oder andere) |
| CPU & Speicher | x86 Coffee Lake i3, 8 GB DDR4 SO-DIMM (2666 MT/s), 16 GB M.2 SSD |
| Netzteil | 1+1 redundant, hot-swap-fähig, 200-240 VAC, 80 Plus Gold, ENERGY STAR zertifiziert |
| Kühlung / Luftstrom | Luftstrom von hinten: Anschluss zu Stromversorgung (C2P), hot-swap-fähige Lüftereinheiten |
| Abmessungen (H x B x T) | 43,6 mm (1,7 Zoll) x 438 mm (17,0 Zoll) x 660,4 mm (26,0 Zoll) |
| Gewicht | Ca. 14,5 kg |
| Betriebstemperatur | 0 °C bis 40 °C |
| Luftfeuchtigkeit (Betrieb) | 10 % bis 85 % nicht kondensierend |
| Höhe | Bis zu 3050 m |
| Regulatorische Konformität | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Garantie | 1 Jahr Standard (erweiterte Optionen verfügbar) |
| Bestellbare Teilenummer (OPN) | Beschreibung | Luftstromrichtung | Management |
|---|---|---|---|
| MQM9700-NS2F | 64 Ports 400 Gbit/s, verwaltet | P2C (Strom zu Anschluss / vorne) | On-Board Subnetzmanager |
| MQM9700-NS2R | 64 Ports 400 Gbit/s, verwaltet | C2P (Anschluss zu Strom / hinten) | On-Board Subnetzmanager |
| MQM9790-NS2F | 64 Ports 400 Gbit/s, nicht verwaltet | P2C (vorne) | Externer Subnetzmanager erforderlich |
| MQM9790-NS2R | 64 Ports 400 Gbit/s, nicht verwaltet | C2P (hinten) | Externer Subnetzmanager erforderlich |
Bei C2P-Luftstrom (Anschluss zu Stromversorgung) strömt kalte Luft von der OSFP-Anschlussseite ein und strömt über die Netzteilseite aus. Überprüfen Sie Ihr Rechenzentrumskühlungslayout vor der Bestellung. MQM9790-NS2R ist die ideale nicht verwaltete Wahl für Racks, die einen umgekehrten Luftstrom benötigen.
- Zentralisiertes Fabric-Management: Perfekt für Bereitstellungen mit NVIDIA UFM, ermöglicht ein Single-Pane-of-Glass-Management über Hunderte von Switches hinweg.
- Flexibilität des umgekehrten Luftstroms: C2P-Kühlung passt zu spezifischen Rechenzentrumskonfigurationen mit Kalt-/Warmgängen und verbessert die thermische Effizienz.
- Höchste Radix in 1U: 64x 400G-Ports minimieren Switch-Ebenen, reduzieren Latenz und vereinfachen die Verkabelung.
- Kostengünstig für große Fabrics: Eliminiert redundante On-Board-SM-Prozessoren, wenn bereits ein externes Management vorhanden ist.
- Energieeffizient: Gold+ Netzteile und intelligente Lüftersteuerung reduzieren die Betriebskosten.
- Zukunftssichere Skalierbarkeit: Unterstützung für SHARPv3 und adaptive Weiterleitung gewährleistet Investitionsschutz für KI-Frameworks der nächsten Generation.
Hong Kong Starsurge Group bietet End-to-End-Support, einschließlich Pre-Sales-Beratung, Integrationsdienste und globale Logistik. Unser technisches Team bietet Unterstützung bei der Bereitstellung, RMA-Dienste und erweiterte Garantieoptionen. Für Volumenbestellungen liefern wir kundenspezifische Verkabelung und Konfigurationsvalidierung. Mehrsprachiger Support ist für die Regionen APAC, EMEA und Amerika verfügbar.
• Überprüfen Sie, ob die C2P-Luftstromausrichtung zu Ihrem Rack passt: Der Kaltgang muss sich auf der Seite des Anschlusses (OSFP) befinden.
• Ein externer Subnetzmanager muss im Fabric vorhanden sein, damit der Switch funktioniert.
• Verwenden Sie nur von NVIDIA qualifizierte optische Module und Kabel, um die Signalintegrität und Konformität zu gewährleisten.
• Betriebshöhe bis zu 3050 m; Temperatur nicht über 40 °C.
• Einige erweiterte UFM-Funktionen erfordern möglicherweise separate Lizenzen; wenden Sie sich an das Starsurge-Vertriebsteam.
• Spezifikationen, die nicht öffentlich von NVIDIA bestätigt wurden, sind als bereitgestellt gekennzeichnet – bitte vor der Bestellung bestätigen.
Starsurge wurde 2008 gegründet und ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Wir bedienen Kunden aus den Bereichen Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen weltweit. Mit einem erfahrenen technischen und Vertriebsteam liefert Starsurge maßgeschneiderte Netzwerkinfrastrukturen – einschließlich IoT-Lösungen, kundenspezifischer Softwareentwicklung und globaler Logistik. Unser kundenorientierter Ansatz gewährleistet zuverlässige Qualität, reaktionsschnellen Service und skalierbare Netzwerkdesigns. Als autorisierter Channel-Partner führender Marken verbinden wir Spitzentechnologie mit erfolgreichen realen Implementierungen.
Angebot anfordern →• NVIDIA ConnectX-6 / ConnectX-7 InfiniBand-Adapter
• NVIDIA Quantum-2 QM9700/9790 Serie Switches
• LinkX OSFP-Kabel (passive Kupferkabel bis 3 m, aktive optische Kabel bis 500 m)
• Externe Subnetzmanager: NVIDIA UFM, OpenSM, andere IB-konforme SM
• Betriebssysteme: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 mit Mellanox WinOF-2
✓ Erforderliche Luftstromrichtung überprüfen: C2P (Anschluss zu Stromversorgung) muss mit der Kaltgangplatzierung Ihres Racks übereinstimmen.
✓ Sicherstellen, dass ein externer Subnetzmanager (UFM oder OpenSM) im Fabric bereitgestellt und zugänglich ist.
✓ Verkabelung planen: 400G OSFP zu OSFP oder Aufteilung in 2x200G.
✓ Stromversorgung bestätigen: 200-240 VAC mit redundanten Anschlüssen.
✓ Für groß angelegte Bereitstellungen eine Überprüfung des Topologiedesigns und Unterstützung bei der UFM-Integration von Starsurge-Ingenieuren anfordern.
- Whitepaper: "Skalierung von KI-Fabrics mit NVIDIA Quantum-2 und UFM" (auf Anfrage erhältlich)
- Bereitstellungshandbuch: Fat Tree vs. DragonFly+ mit der QM9700-Serie
- Luftstrom-Best Practices: Wahl zwischen P2C und C2P für die Kühlung von Rechenzentren
- Kompatibilitätsliste: NVIDIA-zertifizierte OSFP-Kabel für NDR
