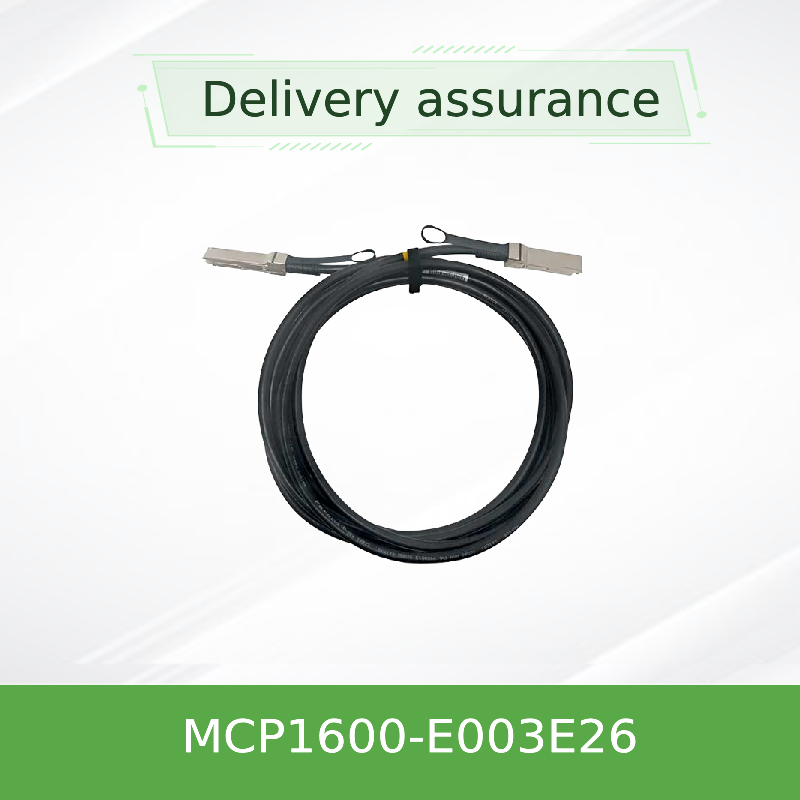

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passiv-DAC-Kabel 3m, 26AWG, EDR InfiniBand
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP1600-E003E26 |
| Dokumentieren: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | NEU UND ORIGINAL | Technologie: | Infiniband |
| Typ: | Mellanox AOC -Kabel | Kabellänge: | 3 Meter |
| Name: | Mellanox DAC-Kabel MCP1600-E003E26 IB EDR 100 Gbit/s 4x 25G-NRZ QSFP28 LSZH 3 m 26AWG Infiniband-Net | Stichwort: | Mellanox DAC -Kabel |
| Hervorheben: | Mellanox QSFP28 DAC-Kabel 3m,Passivkabel mit 100 Gb/s InfiniBand,26AWG EDR-Netzwerkkabel |
||
Produkt-Beschreibung
Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passives DAC-Kabel
3m Passives Kupferkabel • 26 AWG • EDR InfiniBand • 100Gbps
Zuverlässige, kostengünstige Kurzstreckenverbindung für 100Gb/s EDR InfiniBand und Ethernet-Anwendungen. Hot-Plug-fähiger QSFP28-Formfaktor, geringer Stromverbrauch (<0,1W) und robuste Signalintegrität für Rechenzentren und Hochleistungsrechenumgebungen.
ProduktÜbersicht
Das Mellanox MCP1600-E003E26 ist ein 100Gb/s QSFP28 passives Direct Attach Copper (DAC) Kabel, das für Hochdichte, Latenz-arme Verbindungen entwickelt wurde. Es verfügt über vier Hochgeschwindigkeits-Kupferpaare, die mit 25Gb/s pro Lane arbeiten und eine aggregierte Bandbreite von 100Gb/s liefern. Dieses 3-Meter-Kabel verwendet 26 AWG und ist mit branchenüblichen QSFP28-Anschlüssen bestückt. Es ist voll kompatibel mit SFF-8665 und SFF-8636 und gewährleistet eine nahtlose Interoperabilität mit Mellanox-Switches, Adaptern und anderen QSFP28-fähigen Systemen. Die LSZH-Ummantelung (Low Smoke Zero Halogen) und die RoHS-Konformität machen es für Enterprise- und grüne Rechenzentrumseinsätze geeignet.
Hauptmerkmale
- 100Gb/s aggregierte Datenrate (4 × 25Gb/s)
- QSFP28-Formfaktor, SFF-8665-konform
- Passives Kupfer - kein Stromverbrauch für Signalaufbereitung
- 3,3V Einzelversorgungsspannung (Vcc 3,135-3,465V)
- Betriebstemperatur 0°C bis 70°C
- Bitfehlerrate (BER) < 1E-15 mit Mellanox-Systemen
- Hot-Plug-fähig, I²C-Management über SFF-8636
- LSZH-Ummantelung, RoHS-konform, blei- und halogenfreie PCB
- Strenge Produktionstests für Zuverlässigkeit ab Werk
- 1 Jahr eingeschränkte Hardwaregarantie
Technologie & Signalintegrität
Mellanox passive Kupferkabel verwenden eine präzise Twin-Ax-Kupferkonstruktion mit optimierter Impedanzkontrolle (nominal 100Ω), um Signalreflexionen und Übersprechen zu minimieren. Jede Leitung ist unabhängig abgeschirmt, und das gesamte Kabel ist mit LSZH-Material ummantelt, um Rauch und toxische Emissionen im Brandfall zu reduzieren. Die MCP1600-Serie ist charakterisiert für die Ausbreitungsverzögerung (typisch 4,5 ns/m) und weist über den Betriebsbereich von 0-70°C eine ausgezeichnete Rückflussdämpfung und Einfügedämpfung auf. Der integrierte EEPROM speichert Kabelattribute und Produktinformationen, sodass Hostsysteme Parameter für eine optimale Link-Leistung automatisch konfigurieren können.
Typische Einsatzgebiete
- Hochleistungsrechnen (HPC): Verbindung von InfiniBand EDR Switches mit Rechenknoten, Speichersystemen und GPU-Clustern.
- Rechenzentrum Leaf-Spine: Kurzstrecken-Top-of-Rack (ToR) zu Spine-Switch-Verbindungen in 100G Ethernet-Fabrics.
- Enterprise Core Networking: Zuverlässige Backbone-Links innerhalb oder zwischen benachbarten Racks in Enterprise-Rechenzentren.
- Test- und Entwicklungslabore: Kostengünstige, stromsparende Links für Prototyping und Leistungsvalidierung.
Kompatibilität
Das MCP1600-E003E26 ist kompatibel mit jedem QSFP28/100G-Port, der die Standards SFF-8665 und SFF-8636 erfüllt. Es ist mit Mellanox Spectrum™ und Quantum™ Switches, ConnectX® Adaptern und BlueField® DPUs validiert. Es funktioniert auch mit Drittanbieter-Switches und Servern, die mit QSFP28-Käfigen ausgestattet sind, vorausgesetzt, der Host unterstützt passive Kupfer-DACs. Für eine optimale BER-Leistung empfiehlt Mellanox die Verwendung dieses Kabels innerhalb von Mellanox End-to-End-Systemen.
Spezifikationen
| Parameter | Min | Typisch | Max | Einheit |
|---|---|---|---|---|
| Versorgungsspannung (Vcc) | 3,135 | 3,3 | 3,465 | V |
| Dateneingangsspannung | -0,3 | -- | 3,6 | V |
| Steuereingangsspannung | -0,3 | -- | 3,6 | V |
| Stromverbrauch | -- | -- | 0,1 | W |
| Betriebstemperatur | 0 | -- | 70 | °C |
| Lagertemperatur | -40 | -- | 85 | °C |
| Betriebsfeuchtigkeit | 5 | -- | 85 | % |
| Charakteristische Impedanz | 90 | 100 | 110 | Ω |
| Ausbreitungsverzögerung (informativ) | -- | 4,5 | -- | ns/m |
Kabelquerschnitt: 26 AWG
Kabellänge: 3 m (±50 mm)
Außendurchmesser: 9,4 ± 0,4 mm
Minimaler Biegeradius (einzeln): 47 mm
Minimaler Biegeradius (wiederholt/Montage): 94 mm
Hinweis: Alle Spezifikationen basieren auf dem Mellanox-Datenblatt MCP1600-E0xxEyy. Bitte vor der Bestellung bestätigen.
Auswahlhilfe (MCP1600-Serie)
| Teilenummer | Länge | AWG | Ummantelung | Beschreibung |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0,5m | 30 | LSZH | Schwarz, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1,0m | 30 | LSZH | Schwarz, EDR, 100Gb/s QSFP28 |
| MCP1600-E01AE30 | 1,5m | 30 | LSZH | Schwarz, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2,0m | 30 | LSZH | Schwarz, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2,5m | 26 | LSZH | Schwarz, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3,0m | 26 | LSZH | Schwarz, EDR, 100Gb/s QSFP28 (dieses Modell) |
| MCP1600-E004E26 | 4,0m | 26 | LSZH | Schwarz, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5,0m | 26 | LSZH | Schwarz, EDR, 100Gb/s QSFP28 |
* Alle Kabel sind RoHS-konform, mit LF/HF PCB und LSZH-Ummantelung.
Vorteile
- Kostengünstig: Passives Design eliminiert optische Transceiver und reduziert die Gesamtkosten der Verbindung.
- Extrem geringer Stromverbrauch: < 0,1W pro Link, ideal für stromsensible Rechenzentren.
- Keine Latenzverluste: Direkter Kupferpfad vermeidet Retiming- oder Signalwandlungsverzögerungen.
- Zuverlässige Signalintegrität: Abgeschirmte Paare und präzise Impedanzkontrolle gewährleisten BER < 1E-15.
- Einfache Bereitstellung: Hot-Plug-fähig, vorgetestet und automatisch von Hostsystemen erkannt.
- Umweltverantwortung: LSZH-, RoHS- und halogenfreie Materialien unterstützen grüne IT-Initiativen.
Service & Support
Hong Kong Starsurge Group bietet umfassenden Pre-Sales- und After-Sales-Support für Mellanox DAC-Kabel. Die Dienstleistungen umfassen:
- Technische Beratung: Kompatibilitätsprüfung, Längen-/Durchmesserbestimmung von Kabeln und Bereitstellungsberatung.
- Globaler Logistikservice: Schnelle, verfolgbare Lieferung in über 60 Länder mit sicherer Verpackung.
- 1 Jahr eingeschränkt 1 Jahr eingeschränkte Hardwaregarantie für Reparatur oder Ersatz von Teilen.
- RMA-Support: Optimierter Rückgabeprozess für defekte Einheiten.
Häufig gestellte Fragen (FAQ)
F: Was ist die maximale Datenrate des MCP1600-E003E26?
A: 100Gb/s (4 Lanes × 25Gb/s) - geeignet für EDR InfiniBand und 100G Ethernet.
F: Ist dieses Kabel mit Nicht-Mellanox-Switches kompatibel?
A: Ja, jeder QSFP28-Port, der SFF-8665 und SFF-8636 entspricht, kann diesen passiven DAC verwenden. Für eine garantierte BER-Leistung empfiehlt Mellanox jedoch Mellanox End-to-End-Systeme.
F: Was ist der Betriebstemperaturbereich?
A: 0°C bis 70°C Gehäusetemperatur; Lagerung von -40°C bis 85°C.
F: Benötigt dieses Kabel eine externe Stromversorgung?
A: Nein, es ist passiv und bezieht nur Vcc für den EEPROM (< 0,1W).F: Was ist der minimale Biegeradius?
A: Einzelbiegung: 47mm; wiederholte/Montagebiegung: 94mm (10× Außendurchmesser).
Vorsichtsmaßnahmen
Biegen Sie das Kabel nicht über den angegebenen minimalen Biegeradius hinaus, insbesondere nicht in der Nähe des Steckers (Montagebiegung).
- Vermeiden Sie es, das Kabel während der Installation zu ziehen oder zu belasten; verwenden Sie eine geeignete Kabelverwaltung.
- Stellen Sie sicher, dass der Host-Port QSFP28-kompatibel ist und passive Kupfer-DACs unterstützt.
- Lagern Sie das Kabel in einer trockenen, temperaturkontrollierten Umgebung zwischen -40°C und 85°C.
- Prüfen Sie die Stecker vor dem Einstecken auf Schmutz oder Beschädigungen; verwenden Sie bei Bedarf zugelassene Reinigungswerkzeuge.
- Informationen zu Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Gegründet im Jahr 2008, bedient das Unternehmen Kunden weltweit mit Produkten wie Netzwerk-Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und verwandter Netzwerkausrüstung. Unterstützt von einem erfahrenen Vertriebs- und Technikteam unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Das Unternehmen bietet auch IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung. Mit einem kundenorientierten Ansatz konzentriert sich Starsurge auf zuverlässige Qualität, reaktionsschnellen Service und massgeschneiderte Lösungen, die Kunden beim Aufbau effizienter, skalierbarer und zuverlässiger Netzwerkinfrastrukturen unterstützen.
Wichtige Fakten
Produkt:
- Mellanox MCP1600-E003E26Typ:
- Passiver DAC, QSFP28Datenrate:
- 100 Gb/s (4×25G)Länge:
- 3 m (26 AWG)Konformität:
- SFF-8665, SFF-8636Ummantelung:
- LSZH, RoHSGarantie:
- 1 Jahr eingeschränktKompatibilitätsmatrix
Mellanox Quantum™ / Spectrum™ Switches
- Mellanox ConnectX®-5 / -6 Adapter
- BlueField® DPU-Plattformen
- Drittanbieter QSFP28-Ports (SFF-8665)
- InfiniBand EDR / 100G Ethernet
- Checkliste für Käufer
✓ Benötigte Länge bestätigen (3m, 26AWG)
- ✓ Host-Port auf Unterstützung für passive Kupfer-DACs prüfen
- ✓ Betriebstemperaturbereich prüfen (0-70°C)
- ✓ Sicherstellen, dass die LSZH-Ummantelung für Ihre Umgebung geeignet ist
- ✓ RMA-Richtlinie und Lagerverfügbarkeit anfordern
- Verwandte Produkte
MCP1600-E005E26 (5m, 26AWG)
Auswahlhilfe für QSFP28 DAC-Kabel
