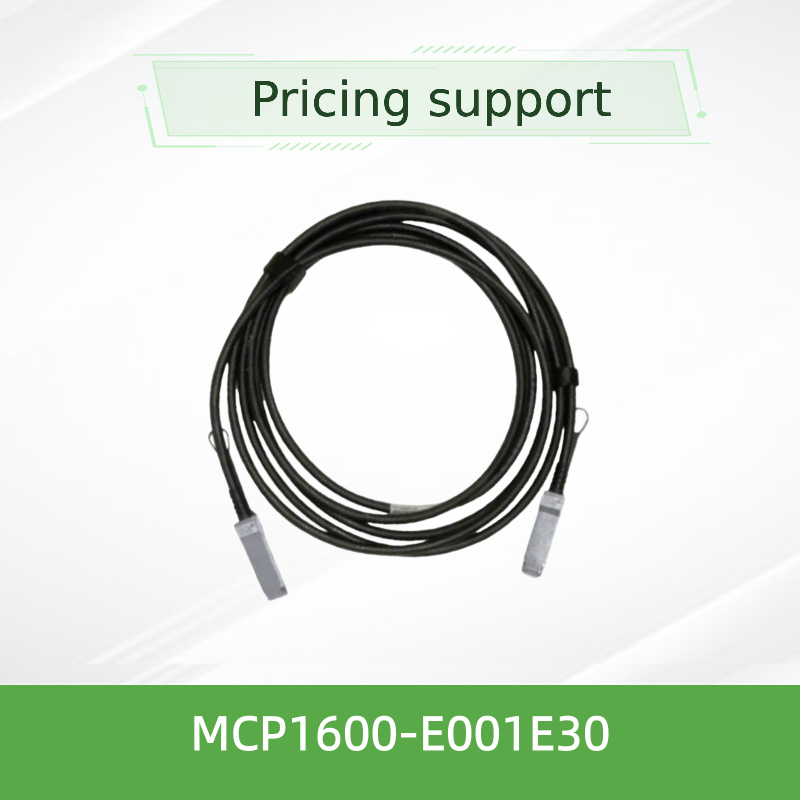

Mellanox MCP1600-E001E30 100Gb/s QSFP28 Passiv-DAC-Kabel 1m, 30AWG, EDR InfiniBand
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP1600-E001E30 |
| Dokumentieren: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | NEU UND ORIGINAL | Technologie: | Infiniband |
| Typ: | Mellanox AOC -Kabel | Kabellänge: | 3 Meter |
| Name: | Mellanox DAC-Kabel MCP1600-E003E26 IB EDR 100 Gbit/s 4x 25G-NRZ QSFP28 LSZH 3 m 26AWG Infiniband-Net | Stichwort: | Mellanox DAC -Kabel |
| Hervorheben: | Mellanox QSFP28-DAC-Kabel 100 Gb/s,1m passives DAC-Kabel EDR InfiniBand,30AWG Nvidia-Kabel mit Garantie |
||
Produkt-Beschreibung
Produktübersicht
Das Mellanox MCP1600-E001E30 ist ein passives Direct Attach Copper (DAC) Kabel mit 100 Gbit/s QSFP28, das für hochdichte, latenzarme Verbindungen entwickelt wurde. Es verfügt über vier Hochgeschwindigkeits-Kupferpaare, die mit 25 Gbit/s pro Lane arbeiten und eine aggregierte Bandbreite von 100 Gbit/s liefern. Dieses 1-Meter-Kabel verwendet eine 30 AWG-Leitung und ist mit branchenüblichen QSFP28-Steckverbindern ausgestattet.
Vollständig konform mit den Standards SFF-8665 und SFF-8636, um eine nahtlose Interoperabilität mit Mellanox-Switches, Adaptern und anderen QSFP28-fähigen Systemen zu gewährleisten. Die LSZH-Ummantelung (Low Smoke Zero Halogen) und die RoHS-Konformität machen es für den Einsatz in Unternehmens- und grünen Rechenzentren geeignet.
Hauptmerkmale
- 100 Gbit/s aggregierte Datenrate (4 × 25 Gbit/s)
- QSFP28-Formfaktor, SFF-8665-konform
- Passives Kupfer – kein Stromverbrauch für Signalaufbereitung
- 3,3-V-Einzelversorgungsspannung (Vcc 3,135–3,465 V)
- Betriebstemperatur des Gehäuses 0 °C bis 70 °C
- Bitfehlerrate (BER)< 1E-15 mit Mellanox-Systemen
- Hot-Plug-fähig, I²C-Management über SFF-8636
- LSZH-Ummantelung, RoHS-konform, blei- und halogenfreie PCB
- Strenge Produktionstests für Out-of-Box-Zuverlässigkeit
- 1 Jahr eingeschränkte Hardwaregarantie
Technologie & Signalintegrität
Mellanox passive Kupferkabel verwenden eine präzise Twin-Ax-Kupferkonstruktion mit optimierter Impedanzkontrolle (nominal 100 Ω), um Signalreflexionen und Übersprechen zu minimieren. Jede Lane ist unabhängig abgeschirmt, und das gesamte Kabel ist mit LSZH-Material ummantelt, um Rauch und toxische Emissionen im Brandfall zu reduzieren.
Die MCP1600-Serie zeichnet sich durch eine Ausbreitungsverzögerung (typisch 4,5 ns/m) aus und behält über den Betriebsbereich von 0–70 °C eine hervorragende Rückflussdämpfung und Einfügedämpfungsleistung bei. Der integrierte EEPROM speichert Kabelattribute und Produktinformationen, sodass Host-Systeme Parameter für eine optimale Link-Leistung automatisch konfigurieren können.
Typische Einsatzbereiche
- High-Performance Computing (HPC):Verbinden von InfiniBand EDR-Switches mit Rechenknoten, Speichersystemen und GPU-Clustern
- Data Center Leaf-Spine:Kurzstrecken-Verbindungen von Top-of-Rack (ToR) zu Spine-Switches in 100G-Ethernet-Fabric
- Enterprise Core Networking:Zuverlässige Backbone-Links innerhalb oder zwischen benachbarten Racks in Unternehmensrechenzentren
- Test- & Entwicklungslabore:Kostengünstige, stromsparende Links für Prototyping und Leistungsvalidierung
Kompatibilität
Das MCP1600-E001E30 ist mit jedem QSFP28/100G-Port kompatibel, der den Standards SFF-8665 und SFF-8636 entspricht. Es ist mit Mellanox Spectrum™ und Quantum™ Switches, ConnectX® Adaptern und BlueField® DPUs validiert. Es funktioniert auch mit Drittanbieter-Switches und Servern, die mit QSFP28-Käfigen ausgestattet sind, sofern der Host passive Kupfer-DACs unterstützt.
Spezifikationen
| Parameter | Min | Typisch | Max | Einheit |
|---|---|---|---|---|
| Versorgungsspannung (Vcc) | 3,135 | 3,3 | 3,465 | V |
| Dateneingangsspannung | -0,3 | — | 3,6 | V |
| Steuereingangsspannung | -0,3 | — | 3,6 | V |
| Stromverbrauch | — | — | 0,1 | W |
| Betriebstemperatur des Gehäuses | 0 | — | 70 | °C |
| Lagertemperatur | -40 | — | 85 | °C |
| Betriebsrelative Luftfeuchtigkeit | 5 | — | 85 | % |
| Charakteristische Impedanz | 90 | 100 | 110 | Ω |
| Ausbreitungsverzögerung (informativ) | — | 4,5 | — | ns/m |
Kabelquerschnitt:30 AWG
Kabellänge:1 m (±25 mm)
Außendurchmesser:7,1 ± 0,35 mm
Minimaler Biegeradius (einzeln):35,5 mm
Minimaler Biegeradius (wiederholt/Montage):71 mm
Kabellänge:1 m (±25 mm)
Außendurchmesser:7,1 ± 0,35 mm
Minimaler Biegeradius (einzeln):35,5 mm
Minimaler Biegeradius (wiederholt/Montage):71 mm
Hinweis: Alle Spezifikationen basieren auf dem Mellanox-Datenblatt MCP1600-E00xxEyy. Bitte vor der Bestellung bestätigen.
Auswahltabelle (MCP1600-Serie)
| Teilenummer | Länge | AWG | Ummantelung | Beschreibung |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0,5 m | 30 | LSZH | Schwarz, EDR, 100 Gbit/s QSFP28 |
| MCP1600-E001E30 | 1,0 m | 30 | LSZH | Schwarz, EDR, 100 Gbit/s QSFP28 (dieses Modell) |
| MCP1600-E01AE30 | 1,5 m | 30 | LSZH | Schwarz, EDR, 100 Gbit/s QSFP28 |
| MCP1600-E002E30 | 2,0 m | 30 | LSZH | Schwarz, EDR, 100 Gbit/s QSFP28 |
| MCP1600-E02AE26 | 2,5 m | 26 | LSZH | Schwarz, EDR, 100 Gbit/s QSFP28 |
| MCP1600-E003E26 | 3,0 m | 26 | LSZH | Schwarz, EDR, 100 Gbit/s QSFP28 |
| MCP1600-E004E26 | 4,0 m | 26 | LSZH | Schwarz, EDR, 100 Gbit/s QSFP28 |
| MCP1600-E005E26 | 5,0 m | 26 | LSZH | Schwarz, EDR, 100 Gbit/s QSFP28 |
* Alle Kabel sind RoHS-konform, mit LF/HF-PCB und LSZH-Ummantelung.
Vorteile
- Kostengünstig:Passives Design eliminiert optische Transceiver und reduziert die Gesamtkosten für Verbindungen
- Extrem geringer Stromverbrauch: < 0,1 W pro Link, ideal für stromsensitive Rechenzentren
- Keine Latenzstrafe:Direkter Kupferpfad vermeidet Retiming- oder Signalwandlungsverzögerungen
- Zuverlässige Signalintegrität:Abgeschirmte Paare und präzise Impedanzkontrolle gewährleisten BER< 1E-15
- Einfache Bereitstellung:Hot-Plug-fähig, vorgetestet und automatisch von Host-Systemen erkannt
- Umweltverantwortung:LSZH-, RoHS- und halogenfreie Materialien unterstützen grüne IT-Initiativen
Häufig gestellte Fragen (FAQ)
F: Was ist die maximale Datenrate des MCP1600-E001E30?
A: 100 Gbit/s (4 Lanes × 25 Gbit/s) – geeignet für EDR InfiniBand und 100G Ethernet.
F: Ist dieses Kabel mit Nicht-Mellanox-Switches kompatibel?
A: Ja, jeder QSFP28-Port, der SFF-8665 und SFF-8636 entspricht, kann diesen passiven DAC verwenden. Für garantierte BER-Leistung empfiehlt Mellanox jedoch Mellanox End-to-End-Systeme.
F: Was ist der Betriebstemperaturbereich?
A: 0 °C bis 70 °C Gehäusetemperatur; Lagerung von -40 °C bis 85 °C.
F: Benötigt dieses Kabel eine externe Stromversorgung?
A: Nein, es ist passiv und bezieht nur Vcc für den EEPROM (< 0,1 W).F: Was ist der minimale Biegeradius?
A: Einzelbiegung: 35,5 mm; wiederholte/Montagebiegung: 71 mm (10 × Außendurchmesser).
Vorsichtsmaßnahmen
Biegen Sie das Kabel nicht über den angegebenen minimalen Biegeradius hinaus, insbesondere in der Nähe des Steckverbinders (Montagebiegung)
- Vermeiden Sie es, das Kabel während der Installation zu ziehen oder zu belasten; verwenden Sie ein geeignetes Kabelmanagement
- Stellen Sie sicher, dass der Host-Port QSFP28-kompatibel ist und passive Kupfer-DACs unterstützt
- Lagern Sie es in einer trockenen, temperaturkontrollierten Umgebung zwischen -40 °C und 85 °C
- Überprüfen Sie die Steckverbinder vor dem Einstecken auf Schmutz oder Beschädigungen; verwenden Sie bei Bedarf zugelassene Reinigungswerkzeuge
- Über Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Das 2008 gegründete Unternehmen bedient Kunden weltweit mit Produkten wie Netzwerk-Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und verwandten Netzwerkausrüstungen.
Unterstützt von einem erfahrenen Vertriebs- und technischen Team unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Das Unternehmen bietet auch IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung.
Wichtige Fakten
Produkt:
Mellanox MCP1600-E001E30Typ:
Passiver DAC, QSFP28Datenrate:
100 Gbit/s (4×25G)Länge:
1 m (30 AWG)Konformität:
SFF-8665, SFF-8636Ummantelung:
LSZH, RoHSGarantie:
1 Jahr eingeschränkt Kompatibilitätsmatrix
Passiver DAC, QSFP28Datenrate:
100 Gbit/s (4×25G)Länge:
1 m (30 AWG)Konformität:
SFF-8665, SFF-8636Ummantelung:
LSZH, RoHSGarantie:
1 Jahr eingeschränkt Kompatibilitätsmatrix
Mellanox Quantum™ / Spectrum™ Switches
- Mellanox ConnectX®-5 / -6 Adapter
- BlueField® DPU-Plattformen
- Drittanbieter QSFP28-Ports (SFF-8665)
- InfiniBand EDR / 100G Ethernet
- Käufer-Checkliste
✓ Erforderliche Länge bestätigen (1 m, 30 AWG)
- ✓ Host-Port-Unterstützung für passive Kupfer-DACs überprüfen
- ✓ Betriebstemperaturbereich prüfen (0–70 °C)
- ✓ Sicherstellen, dass die LSZH-Ummantelung für Ihre Umgebung geeignet ist
- ✓ RMA-Richtlinie und Lagerverfügbarkeit anfordern
