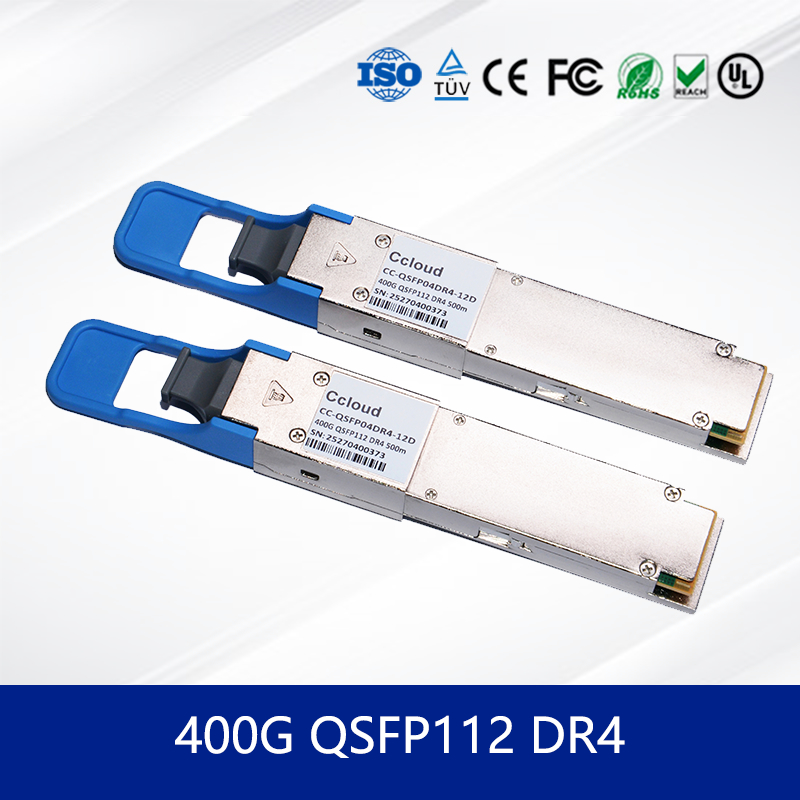

QSFP-DD 400G DR4 Single-Mode, Multi-Mode Optisches Transceiver-Modul für Hochleistungs-Netzwerke
Produktdetails:
| Herkunftsort: | China |
| Markenname: | own |
| Zertifizierung: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Modellnummer: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| Dokumentieren: | QSFP-DD 400G DR4.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Face to face/bulk price |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Güter 3-7 Tage angeben; Anpassung 2-4 Wochen |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Produkt-Beschreibung
400G DR4 QSFP-DD Optischer Transceiver-Modul — 500m Reichweite, geringe Leistung, CMIS 4.0
1. QSFP-DD 400G DR4 Produktübersicht
Der CC-QSFD04DR4-12D ist ein hochleistungsfähiges optische Transceiver-Modul für 400G Ethernet-Anwendungen. Es unterstützt sowohl 400G DR4 Aggregation als auch 4x100G Breakout-Modi über Singlemode-Faser bis zu 500 Metern. Konform mit QSFP-DD MSA und IEEE-Standards bietet dieses optische Modul einen geringen Stromverbrauch, eine erweiterte Verwaltungsschnittstelle und zuverlässige Leistung für Rechenzentrums- und Unternehmensnetzwerke.
2. QSFP-DD 400G DR4 Hauptmerkmale
- Unterstützt 400GBASE-DR4 und 100GBASE-DR Breakout-Modus
- MPO-12-Anschluss mit 8° abgewinkelter Endfläche
- Stromverbrauch < 8W (Ziel)
- Betriebstemperatur: 0°C bis 70°C
- CMIS 4.0 Verwaltungsschnittstelle
- Hot-Plug-fähiger QSFP-DD Formfaktor
3. QSFP-DD 400G DR4 Technologie & Standards
Das Modul entspricht IEEE 802.3-2022, QSFP-DD MSA und CMIS 4.0. Es verwendet PAM4-Modulation und integriert gekühlte EA-DFB-Laser und PIN-Fotodioden für überlegene Signalintegrität. Dieses optische Transceiver-Modul unterstützt sowohl 400GAUI-8 als auch 100GAUI-2 elektrische Schnittstellen.
4. Funktionsweise
Der Transceiver wandelt acht 26,5625 GBd PAM4 elektrische Lanes mit einer internen DSP-Getriebebox in vier 53,125 GBd optische Kanäle um. Im Breakout-Modus unterstützt er vier unabhängige 100G-Kanäle. Das optische Modul gewährleistet eine niedrige BER mit integrierter FEC-Unterstützung.
5. QSFP-DD 400G DR4 Anwendungen
- Rechenzentrum-Verbindungen
- Switch- und Router-Verbindungen
- Hochleistungs-Computing-Netzwerke
- Cloud-Infrastruktur
6. QSFP-DD 400G DR4 Spezifikationen
| Parameter | Wert |
|---|---|
| Datenrate | 400G (4x100G Breakout) |
| Wellenlänge | 1304,5–1317,5 nm |
| Max. Entfernung | 500m über SMF |
| Anschluss | MPO-12 |
| Stromverbrauch | < 8W |
| Formfaktor | QSFP-DD |
7. Vorteile
- Geringes Leistungsdesign reduziert Betriebskosten
- Abwärtskompatibel mit QSFP28- und QSFP+-Ports
- Hohe Zuverlässigkeit mit gekühlten EA-DFB-Lasern
- Robuste Verwaltung über CMIS 4.0
8. Service & Support
Wir bieten eine 3-Jahres-Garantie, weltweiten Versand und technischen Support rund um die Uhr. Kundenspezifische Konfigurationen und Mengenrabatte sind verfügbar.
9. FAQ
F: Ist dieses Modul mit QSFP28-Ports kompatibel?
A: Ja, der QSFP-DD Formfaktor ist mechanisch und elektrisch mit QSFP28 und QSFP+ kompatibel.
F: Was ist die maximale Datenrate pro Kanal?
A: Jeder Kanal unterstützt 106,25 Gb/s im optischen Modus und 53,125 Gb/s elektrisch.
F: Unterstützt es FEC?
A: Ja, es erfordert hostseitiges FEC basierend auf RS(544,514) zur Fehlerkorrektur.
10. Vorsichtsmaßnahmen
- Vermeiden Sie das Biegen der Faser über den minimalen Biegeradius hinaus
- Stellen Sie eine ordnungsgemäße ESD-Handhabung während der Installation sicher
- Betreiben Sie das Gerät innerhalb der angegebenen Temperatur- und Spannungsbereiche
- Verwenden Sie kompatible Host-Geräte und Firmware

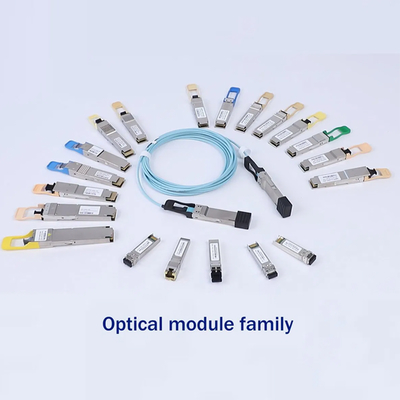

11. Unternehmensvorstellung

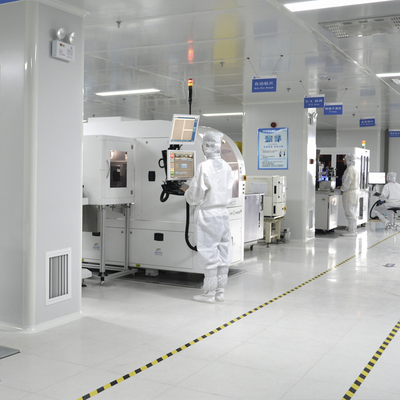

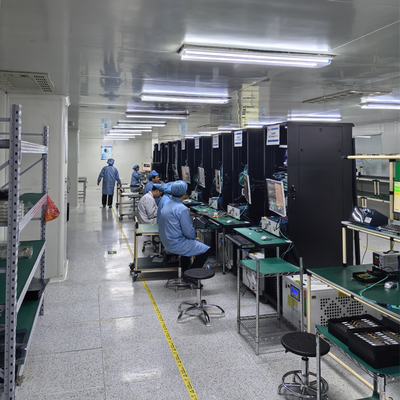

Mit über einem Jahrzehnt Branchenerfahrung betreiben wir eine große Produktionsstätte, die von einem starken technischen Team unterstützt wird. Wir arbeiten mit führenden Marken wie Mellanox, Ruckus, Aruba und Extreme zusammen. Unser Produktportfolio umfasst Netzwerk-Switches, Adapter, Wireless Access Points, Controller und Kabel. Wir unterhalten einen Lagerbestand von 10 Millionen US-Dollar, um eine schnelle Lieferung zu gewährleisten, und bieten wettbewerbsfähige Preise sowie 24/7 Kunden- und technischen Support. Unsere professionellen Vertriebs- und Engineering-Teams haben sich einen vertrauenswürdigen Ruf auf dem globalen Markt erworben.
