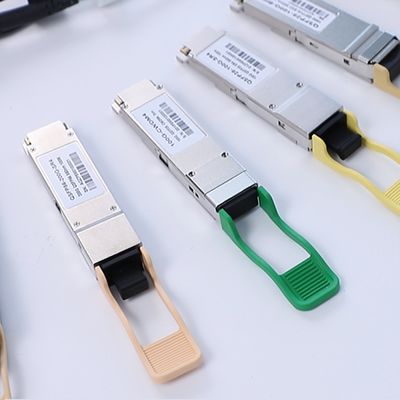

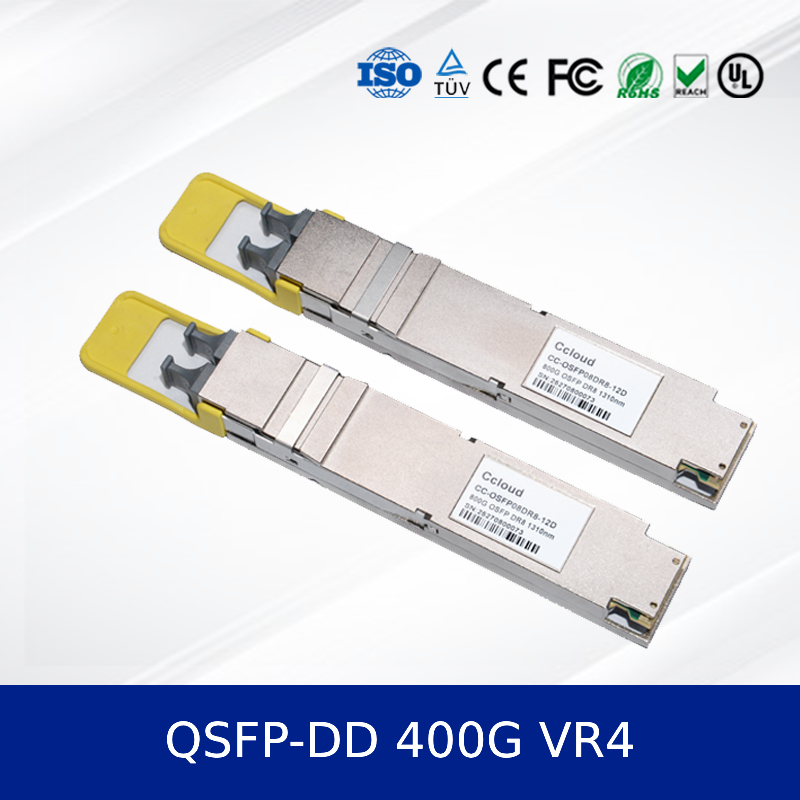

400G QSFP-DD VR4 Optischer Transceiver Modul 50m Reichweite, PAM4, CMIS 5.0
Produktdetails:
| Herkunftsort: | China |
| Markenname: | own |
| Zertifizierung: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Modellnummer: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| Dokumentieren: | QSFP-DD 400G VR4.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 50pcs |
|---|---|
| Preis: | Face to face/bulk price |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Güter 3-7 Tage angeben; Anpassung 2-4 Wochen |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Hervorheben: | 50m Reichweite 400G QSFP-DD VR4,50m Reichweite optischer Transceivermodul |
||
Produkt-Beschreibung
400G QSFP-DD VR4 optischer Transceiver mit 50m Reichweite, PAM4, CMIS 5.0
1. Produktübersicht
Die400G QSFP-DD VR4 optischer Transceiver (CC-QSFD04VR4-12D)ist ein leistungsfähiges, warmansteckbares optisches Modul, das für Rechenzentren der nächsten Generation und leistungsfähige Computernetzwerke entwickelt wurde.Es unterstützt 400G Ethernet über Multimode-Faser mit einer Reichweite von bis zu 50m auf OM4-FaserDer Transceiver nutztPAM4-Modulationund entspricht den neuestenQSFP-DD MSAundCMIS 5.0Die Europäische Kommission hat eine Reihe von Maßnahmen ergriffen, um die Einhaltung von Normen zu gewährleisten, die eine breite Verträglichkeit und Zukunftssicherheit gewährleisten.
2Schlüsselmerkmale
- Datenrate: 425 Gbps (4x 106,25 Gbps)
- Reichweite: bis zu 50 m auf OM4 MMF
- Wellenlänge: 850 nm VCSEL-Laser und PIN-Empfänger
- Einzelne MPO-12-Steckverbinder
- Niedriger Stromverbrauch: ≤7W (typisch)
- QSFP-DD-Formfaktor mit Warmanschluss
- Betriebstemperatur: von 0°C bis +70°C
- RoHS 6/6-konform
3. Technologie und Normen
Der Transceiver ist aufPAM4-Modulationstechnologieund Stützen400GAUI-8 elektrische SchnittstelleEs entspricht vollständig:
- IEEE 802.3db und IEEE 802.3bs
- QSFP-DD MSA Hardware Rev. 5.0
- CMIS 5.0-Verwaltungsschnittstelle
- IEC/EN 60825-1 Sicherheitsklasse 1 für Laser
4. Arbeitsprinzip
Das Modul wandelt elektrische Signale von 8 x 53,125 GBaud in vier optische Linien um.VCSEL-ArraysundPAM4-CodierungDie optischen Signale werden über einen MPO-12-Anschluss über OM4-Multimode-Faser übertragen.ein PIN-Fotodiodenarray wandelt die optischen Signale mit integrierter Uhr und Datenerfassung (CDR) wieder in elektrische Daten um.
5. Anwendungen
- Datenzentrumspinalnetze
- Cluster für Hochleistungsrechner (HPC)
- Verbindungen zwischen Cloud-Infrastrukturen
- Umstellung von Enterprise Core und Aggregation
- KI und maschinelles Lernen von Stoffnetzen
6. Spezifikationen
| Parameter | Wert | Einheit |
|---|---|---|
| Datenrate | 425 Gbps | Gbit/s |
| Wellenlänge | 850 nm | m |
| Max Reichweite | 50 | m |
| Verbindungsstück | MPO-12 | - |
| Stromverbrauch | ≤ 7 | W |
| Betriebstemperatur | 0 bis +70 | °C |
| Modulation | PAM4 | - |
| Einhaltung der Vorschriften | QSFP-DD MSA, CMIS 5.0 | - |
7. Vorteile und Verkaufspunkte
- Niedrigerer Stromverbrauch gegenüber wettbewerbsfähigenNetzwerkkarteLösungen
- Erweiterte Diagnostik mit CMIS 5.0-Verwaltungsschnittstelle
- Robuste Konstruktion für industrielle Temperaturbereiche
- Rückwärtskompatibel mit QSFP28-Ports mit Adapterkabeln
- High-Density-Form-Faktor ideal für skalierbare Rechenzentrumsbereitstellungen
8. Service und Support
Alle Transceiver sind mit einer 5-Jahres-Garantie ausgestattet. Wir bieten weltweiten Versand, 24/7 technischen Support sowie kundenspezifische Etikettierung und Verpackung an. OEM- und ODM-Services sind für Massenbestellungen verfügbar.
9. häufig gestellte Fragen
F: Ist dieser Transceiver mit QSFP28-Anschlüssen kompatibel?
A: Ja, mit einem MPO-zu-MPO-Breakout-Kabel kann es in QSFP28-Ports verwendet werden, die 100G SR4 unterstützen.
F: Was ist der maximale Stromverbrauch?
A: Das Modul verbraucht unter normalen Betriebsbedingungen ≤ 7 W.
F: Unterstützt es die digitale Diagnoseüberwachung (DDM)?
A: Ja, über die CMIS 5.0 Schnittstelle.
10. Vorsichtsmaßnahmen
- Nur mit OM3/OM4-Multimodefasern verwenden.
- Vermeiden Sie es, die Faser über den Mindestbogenradius hinaus zu biegen.
- Sicherstellen, dass die optischen Anschlüsse sauber sind, um Signalverluste zu vermeiden.
- Die Höchstbetriebstemperatur darf nicht übersteigen.
- Befolgen Sie die ESD-Vorsichtsmaßnahmen bei Handhabung und Montage.
11Einführung in das Unternehmen

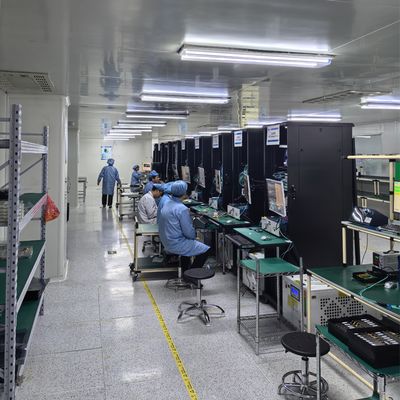

China Cloud Electro Optics Technology Co., Ltd. wurde von der Kommission angefordert.Wir betreiben eine große Fabrik mit einem starken technischen Team und liefern Produkte von führenden Marken wie Mellanox, Ruckus, Aruba,und ExtremeUnser Inventar umfasst Netzwerk-Switches, Netzwerkkarten, drahtlose Zugangspunkte, Controller und Kabel.und vollständiger technischer Support.
