Ethernet-Hochleistungsmodul für 200G QSFP56 SR4 DSP-Optische Transceiver
Produktdetails:
| Herkunftsort: | China |
| Markenname: | own |
| Zertifizierung: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Modellnummer: | 200G QSFP56 SR4 DSP |
| Dokumentieren: | 200G QSFP56 SR4 DSP.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Face to face/bulk price |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Güter 3-7 Tage angeben; Anpassung 2-4 Wochen |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Name: | Optisches Transceiver -Modul | Modell Nr.: | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. |
|---|---|---|---|
| Leistung: | 200G QSFP56 SR4 DSP | Geschwindigkeit: | 200g |
| Spezifikation: | 400*265*100 mm | Hot-Pluggable: | Ja |
| Versorgungsspannung: | 3.3 v | Betriebsfalltemperatur: | Kommerziell 0–70 ° C; 10G bietet industrielle –40–85 ° C -Option. |
| Management / Diagnostik: | Hochgeschwindigkeit: CMIS Rev 5.0+ mit I²C; 10G: SFF-8472 DDM mit I²C. | Anwendungen: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation. |
| Compliance / Umwelt: | CE/FCC/UL/TUV/ROHS | Zustand: | Neu |
Produkt-Beschreibung

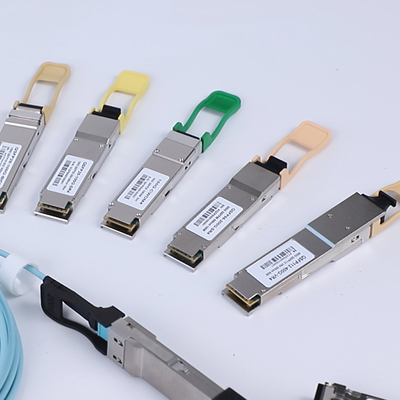

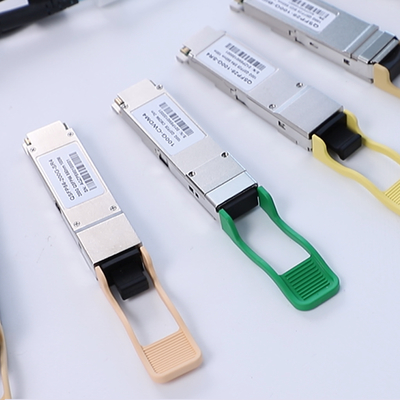

200G QSFP56 SR4 Optischer Transceiver-Modul — Hochgeschwindigkeits-Rechenzentrum-Konnektivität mit zuverlässiger Leistung
1. Produktübersicht
Das 200G QSFP56 SR4 Optische Transceiver-Modul (Modell: CC-QSFP02SR4-12C) ist eine hochleistungsfähige, hot-pluggable Glasfaserlösung, die für High-Bandwidth-Rechenzentren und High-Performance-Computing-Anwendungen entwickelt wurde. Es unterstützt 4 unabhängige Kanäle, die mit 26,56 GBaud pro Lane arbeiten und eine Gesamt-Datenrate von 200G über OM4-Multimode-Faser für Entfernungen von bis zu 100 Metern liefern. Dieses optische Transceiver-Modul entspricht Industriestandards wie SFF-8679 und CMIS 5.0 und gewährleistet zuverlässige Interoperabilität und überlegene Signalintegrität.
2. 200G QSFP56 SR4 Hauptmerkmale
- 4-Kanal-parallele optische Schnittstelle mit integriertem CDR
- Hot-pluggable QSFP56 Formfaktor
- Bis zu 100 m auf OM4 MMF und 70 m auf OM3 MMF
- 850nm VCSEL- und PD-Array-Technologie
- Geringer Stromverbrauch mit typischem Versorgungsstrom von 1180 mA
- Unterstützt PAM4-Modulation
- MPO-12 APC-Steckerschnittstelle
- Entspricht CMIS 5.0 und QSFP-DD Hardware Rev5.1
3. Kerntechnologien & Standards
Dieses optische Transceiver-Modul nutzt fortschrittliche 850nm VCSEL- und Fotodioden-Array-Technologie, PAM4-Modulation und integrierte Clock- und Data-Recovery (CDR)-Schaltungen. Es entspricht den Standards SFF-8679, CMIS 5.0, QSFP-DD MSA und IEC-Lasersicherheitsstandards und gewährleistet so eine robuste und konforme Leistung in anspruchsvollen Umgebungen.
4. Funktionsweise
Das 200G QSFP56 SR4 Modul wandelt elektrische Signale über ein VCSEL-Array in optische Signale um. Jede der vier Lanes arbeitet mit 26,56 GBaud unter Verwendung der PAM4-Modulation. Auf der Empfängerseite wandelt ein PIN-Fotodioden-Array und ein Transimpedanzverstärker (TIA) eingehende optische Signale wieder in elektrische Ausgänge um. Ein integrierter MCU verwaltet digitale Steuerungsfunktionen, einschließlich I²C-Kommunikation, Initialisierung und Low-Power-Modus-Betrieb.
5. Anwendungen
- Rechenzentrum-Verbindungen und Spine-Leaf-Architekturen
- High-Performance-Computing (HPC)-Cluster
- Cloud-Infrastruktur und Unternehmensnetzwerke
- KI- und Machine-Learning-Trainingsnetzwerke
6. 200G QSFP56 SR4 Spezifikationen
| Parameter | Min | Typ | Max | Einheit |
|---|---|---|---|---|
| Datenrate pro Lane | - | 26,56 | - | GBaud |
| Betriebstemperatur | 0 | 25 | 70 | °C |
| Versorgungsspannung | 3,135 | 3,3 | 3,465 | V |
| Tx-Ausgangsleistung | -6,5 | - | 4 | dBm |
| Empfängerempfindlichkeit | -8,4 | - | 4 | dBm |
7. Vorteile
- Höhere Dichte und geringerer Stromverbrauch pro Bit im Vergleich zu früheren Generationen
- Überlegene TDECQ-Leistung für verbesserte Signalintegrität
- Entwickelt für die Kompatibilität mit gängigen Switch- und Router-Plattformen
- Robuste Konstruktion und strenge Tests gewährleisten langfristige Zuverlässigkeit
8. Service & Support
Wir bieten eine umfassende Garantie, schnelle Lieferung und technischen Support rund um die Uhr. Unser Team bietet Integrationsunterstützung und Kompatibilitätsprüfung, um eine nahtlose Bereitstellung zu gewährleisten. Mengenrabatte und kundenspezifische Beschriftungsoptionen sind verfügbar.
9. Häufig gestellte Fragen
F: Welche maximale Entfernung unterstützt dieses optische Transceiver-Modul?
A: Es unterstützt bis zu 100 m auf OM4- und 70 m auf OM3-Multimode-Faser.
F: Ist dieses Modul mit QSFP28-Ports kompatibel?
A: Obwohl elektrisch kompatibel, überprüfen Sie bitte die Unterstützung des Host-Systems für 200G-Raten und MPO-12-Konnektivität.
F: Unterstützt es die digitale Diagnoseüberwachung (DDM)?
A: Ja, über die I²C-Schnittstelle und die CMIS 5.0-Konformität.
10. Vorsichtsmaßnahmen
- Vermeiden Sie die Exposition gegenüber statischer Elektrizität. Verwenden Sie ESD-sichere Handhabungsverfahren.
- Trennen Sie das Gerät nicht während des Betriebs, um Schäden am Transceiver zu vermeiden.
- Stellen Sie saubere MPO-Steckverbinder sicher, um eine Verschlechterung der optischen Verbindung zu verhindern.
- Entspricht den Laser-Sicherheitsstandards der Klasse 1. Blicken Sie nicht direkt mit optischen Instrumenten hinein.
11. Einführung in das Unternehmen

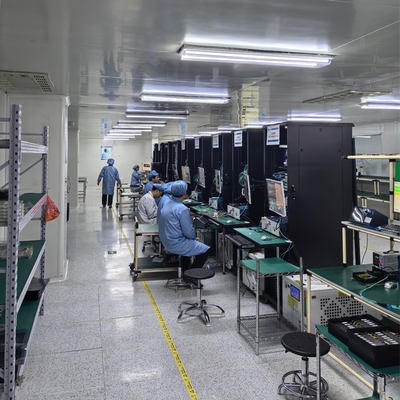

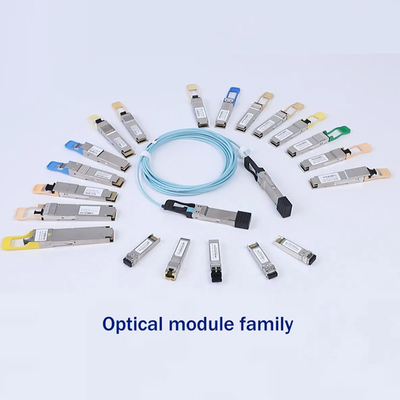

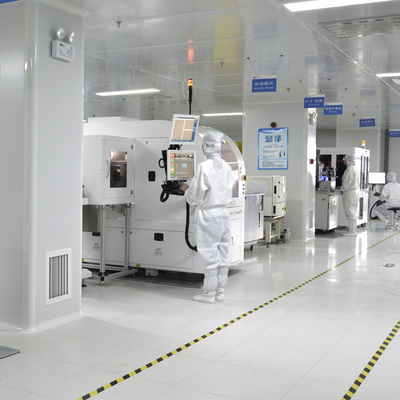

Mit über einem Jahrzehnt Branchenerfahrung betreiben wir eine groß angelegte Produktionsstätte, die von einem starken technischen Team unterstützt wird. Wir bedienen eine globale Kundschaft mit einer breiten Palette von brandneuen Netzwerkprodukten, darunter Switches, Netzwerkadapter, Wireless Access Points und Kabel. Unser Lagerbestand übersteigt 10 Millionen Einheiten, so dass wir Produkte in großen Mengen zu wettbewerbsfähigen Preisen und mit zuverlässigem Service liefern können. Wir sind ein autorisierter Distributor für führende Marken wie Mellanox, Ruckus, Aruba und Extreme.
