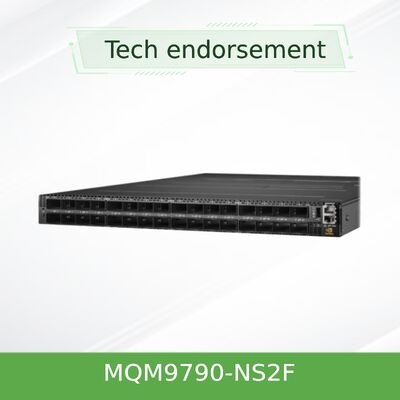

NVIDIA Mellanox Quantum-2 MQM9790-NS2F InfiniBand Switch 64-Port 400G NDR Smart Switch
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Dokumentieren: | MQM9700 series.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell: | MQM9790-NS2F | Häfen: | 64 × 400 g |
|---|---|---|---|
| Geschwindigkeit: | NDR Infiniband | Leistung (max): | 1084W (passiv) |
| Luftstrom: | Vorne nach hinten | Marke: | Mellanox |
| Hervorheben: | Mellanox Quantum-2 InfiniBand-Switch,400G NDR Smart Switch,64-Port Mellanox-Netzwerk-Switch |
||
Produkt-Beschreibung
NVIDIA Quantum-2 MQM9790-NS2F: 64-Port 400Gb/s InfiniBand Switch
Bereitstellung eines beispiellosen Datendurchschnitts für KI-, HPC- und Hyperscale-Umgebungen
Der NVIDIA Quantum-2 MQM9790-NS2F ist ein Hochleistungs-Switch mit fester Konfiguration, der einen neuen Standard für Netzwerkdichte und -geschwindigkeit setzt.Es bietet 64 Ports von 400Gb/s InfiniBand, was eine enorme Skalierbarkeit und eine extrem geringe Latenzzeit für die anspruchsvollsten datengetriebenen Anwendungen ermöglicht.
Die wichtigsten Fakten auf einen Blick
| Häfen und Geschwindigkeit | 64 Ports von 400 Gb/s InfiniBand (32 OSFP-Anschlüsse) |
| Gesamtleistung | 51.2 Tb/s bidirektional |
| Verarbeitung von Paketen | Mehr als 66,5 Milliarden Pakete pro Sekunde (BPPS) |
| Formfaktor | 1U Haltestelle |
| Verwaltung | Extern verwaltet (optimiert für NVIDIA UFM) |
Produktübersicht
Der MQM9790-NS2F basiert auf der revolutionären NVIDIA Quantum-2-Plattform und soll die Forschung und Produktentwicklung beschleunigen, indem er eine beispiellose Datenkapazität bietet.Es integriert NVIDIA SHARPTM In-Network Computing Technologie der dritten GenerationDieser Schalter ist die ideale Grundlage für den Bau von Extrem-Skala,zukunftssichere Datencenterstoffe, die höchste Leistung und Effizienz erfordern.
Wesentliche Merkmale
- Unübertroffene Hafendichte:64 nicht blockierende 400Gb/s-Ports in einem 1U-Chassis, wodurch die Rackplatznutzung maximiert wird.
- NDR 400Gb/s Technologie:Nutzt die neueste NVIDIA Hochgeschwindigkeitsverbindung für extrem geringe Latenz und hohe Bandbreite.
- In-Network Computing mit SHARPv3:Entlastet und beschleunigt die kollektive Kommunikation, was die Leistung von KI- und HPC-Anwendungen dramatisch steigert.
- Weiterentwickeltes Netzwerkdesign:Unterstützt flexible Topologien wie Fat Tree, DragonFly+ und mehrdimensionales Torus für eine optimierte Netzwerkarchitektur.
- Adaptive Routing und Überlastungskontrolle:Gewährleistet höchsten effektiven Durchsatz durch dynamisches Netzwerkverkehrsmanagement.
- Port Split-Technologie:Ermöglicht den Betrieb als 128 Ports von 200 Gb/s für kostengünstiges Netzwerkdesign.
- Fähigkeiten des Selbstheilungssystems:Verbessert die Widerstandsfähigkeit und Zuverlässigkeit von Stoffen.
Weiterentwickelte Technologie: NVIDIA SHARPv3
Der MQM9790-NS2F beinhaltet SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol), einen Eckpfeiler von NVIDIA In-Network Computing.Diese Technologie ermöglicht die Berechnung innerhalb des Netzwerkgewebes selbst, wenn sich Daten zwischen den Knoten bewegenFür KI-Ausbildung und HPC-Simulationen reduziert dies die Datenmenge, die von Endpunkten verarbeitet werden muss.Dies führt zu deutlich schnelleren Arbeitszeitpunkten und praktisch unbegrenzter Skalierbarkeit für Datenerfassungsaufgaben.
Typische Einsätze
- KI und maschinelles Lernen:Ideal für groß angelegte KI-Cluster, die einen massiven parallelen Datenaustausch erfordern.
- Hochleistungsrechner (HPC):Geeignet für Forschungseinrichtungen, die komplexe Simulationen und Modelle durchführen.
- Datenzentren auf Hyperskala:Als Spinal- oder Leaf-Schalter für effiziente, skalierbare Netzwerke.
- Enterprise Core/Leaf:Für große Unternehmen, die Arbeitslasten mit großer Bandbreite konsolidieren.
- GPU-Cluster-Netzwerk:Sie verbindet sich direkt mit NVIDIA-GPUs für eine optimierte Leistung.
Kompatibilität und Ökosystem
Der MQM9790-NS2F ist vollständig rückwärtskompatibel mit früheren InfiniBand-Generationen (HDR, EDR usw.), was eine nahtlose Integration in bestehende Infrastrukturen gewährleistet.Es wird vom vollständigen NVIDIA Software-Ökosystem unterstützt, einschließlich:
- NVIDIA UFM (Unified Fabric Manager):Für die erweiterte Bereitstellung, Überwachung und Fehlerbehebung.
- MLNX-OS:Bietet robuste Managementfunktionen über CLI, WebUI und JSON.
- NVIDIA GPUDirect und RDMA:Ermöglicht die direkte Datenübertragung zwischen GPUs und Speicher, ohne die CPU zu umgehen.
Kompatibilitätsmatrix
| Komponente | Kompatible Optionen |
|---|---|
| Verkabelung | Passives/aktives Kupfer, aktive Faser (OSFP-Anschlüsse) |
| Vorherige Generation | Vollständig rückwärtskompatibel mit HDR (200 Gb/s), EDR (100 Gb/s) |
| Managementsoftware | NVIDIA UFM, MLNX-OS |
| Topologien | Fat Tree, SlimFly, DragonFly+, 2D/3D Torus |
Technische Spezifikation
| Kategorie | Einzelheiten |
|---|---|
| Produktbezeichnung | NVIDIA Quantum-2 MQM9790-NS2F |
| Schaltertyp | 400 Gbit/s InfiniBand-Smart Switch |
| Häfen | 64 Ports von 400 Gb/s (32 OSFP-Anschlüsse) |
| Gesamtleistung | 51.2 Tb/s |
| Paketquote | Über 66,5 BPPS |
| Formfaktor | 1U Haltestelle |
| Abmessungen (HxWxD) | 1.7 x 17,0 x 26,0 Zoll (43,6 x 438 x 660,4 mm) |
| Gewicht | 14.5 kg (ca. 32 Pfund) |
| Stromversorgung | 1+1 Redundant und warm austauschbar, 200-240Vac, 80 Gold+ |
| Kühlung | Vorwärts-Rückwärts-Ventilatoren (P2C) |
| Verwaltung | Extern verwaltet (über UFM, CLI, WebUI, JSON, SNMP) |
| CPU | x86 Coffee Lake i3 |
| Systemspeicher | 8 GB DDR4 SO-DIMM |
| Aufbewahrung | 16 GB M.2 Festplatte |
| Betriebstemperatur | 0°C bis 40°C |
| Luftfeuchtigkeit (Betrieb) | 10% bis 85% nicht kondensierbar |
| Höhenstand | Bis zu 3050 m |
| Zertifizierungen | CE, FCC, VCCI, RoHS, CB, cTUVus, ENERGY STAR |
Auswahlleitfaden: MQM9700 vs. MQM9790
| Modell | Luftströmungsrichtung | Verwaltung | Am besten für |
|---|---|---|---|
| MQM9790-NS2F | P2C (Ports to Connector) / Weiterleitung | Nicht verwaltet (Ext. über UFM) | Große Stoffe, für die eine fortgeschrittene UFM-Telemetrie erforderlich ist |
| MQM9790-NS2R | C2P (Verbindung zu Ports) / Umgekehrt | Nicht verwaltet (Ext. über UFM) | Rechenzentren mit Umkehrluftstromanforderungen |
| MQM9700-NS2F | P2C / Weiterleitung | Verwaltet (On-Board Subnetz Mgr) | Kleine bis mittlere Bereitstellungen (bis zu 2000 Knotenpunkte) |
| MQM9700-NS2R | C2P / Umgekehrt | Verwaltet (On-Board Subnetz Mgr) | Kleine bis mittlere mit spezifischer Luftströmung |
Vorteile des MQM9790-NS2F
- Unübertroffene Dichte:64 Ports von 400G in 1U reduzieren den Datenzentrumsaufwand und den Stromverbrauch pro Gb/s.
- Zukunftssichere Leistung:Die NDR-Technologie und SHARPv3 sorgen für die Bereitschaft für KI- und HPC-Workloads der nächsten Generation.
- Betriebswirksamkeit:In Kombination mit NVIDIA UFM ermöglicht es ein proaktives Fabric-Management und reduziert die Betriebskosten (opex).
- Designflexibilität:Die Portspaltung auf 128 Ports von 200 Gb/s bietet kostengünstige Topologiemöglichkeiten.
Service und Support von Hong Kong Starsurge
Als technologieorientierter Anbieter seit 2008 bietet Starsurge umfassenden Support für die NVIDIA Quantum-2-Serie an:
- Technische Beratung vor dem Verkauf und Unterstützung bei der Topologieentwicklung.
- Echtes Produkt mit Garantie.
- Weltweite Versand- und Logistikunterstützung.
- Technische Unterstützung nach dem Verkauf und RMA-Dienste.
- Maßgeschneiderte Lösungen für Unternehmen, Bildung und Regierungen.
Checkliste des Käufers
- Bestätigen Sie die Luftströmungsrichtung: P2C (Vorwärts) oder C2P (Rückwärts) für Ihr Rechenzentrum.
- Überprüfen Sie die Leistungsanforderungen (200-240 Vac) und die Redundanzbedürfnisse.
- Auswählen von kompatiblen Kabeln: OSFP passiv/aktiv Kupfer oder aktive Faser.
- Bestimmen Sie, ob ein externer Managementserver mit NVIDIA UFM erforderlich ist.
- Überprüfen Sie die Einhaltung der Höhen- und Betriebstemperatur.
Häufig gestellte Fragen
A: Der Hauptunterschied liegt in der Verwaltung. Die MQM9700-Serie verfügt über einen eingebauten Subnetzmanager für bis zu 2000 Knoten, was sie für kleinere, eigenständige Stoffe geeignet macht.Die MQM9790-Serie (wie die -NS2F) ist so konzipiert, dass sie extern verwaltet werden kann, typischerweise von NVIDIA UFM, für erweiterte Überwachung und Steuerung in größeren, komplexeren Umgebungen.
A: Ja. Mit der NVIDIA-Port-Split-Technologie kann der Switch mit 128 Ports von 200 Gb/s arbeiten, was Flexibilität und Kostenoptimierung für Netzwerkdesigns bietet.
A: Ja, die Quantum-2-Plattform ist vollständig rückwärtskompatibel mit früheren Generationen, einschließlich HDR und EDR, was eine reibungslose Integration in bestehende Stoffe gewährleistet.
A: Die Standardgarantie beträgt 1 Jahr. Erweiterte Garantieoptionen sind möglich. Bitte bestätigen Sie dies mit Ihrem Vertriebsmitarbeiter.
Vorsichtsmaßnahmen und wichtige Hinweise
- Der Betriebstemperatur zwischen 0 °C und 40 °C muss ein angemessener Luftdurchfluss im Rack gewährleistet sein.
- Verwenden Sie nur den angegebenen Leistungsbereich (200-240 Vac), um Schäden zu vermeiden.
- Einige erweiterte Funktionen erfordern eine spezifische Softwarelizenzierung; überprüfen Sie dies mit Ihrem NVIDIA-Vertreter oder Starsurge.
- Bei Parametern, die nicht im Datenblatt angegeben sind (z. B. spezifische Reichweite des optischen Moduls), bitte vor der Bestellung bestätigen.
