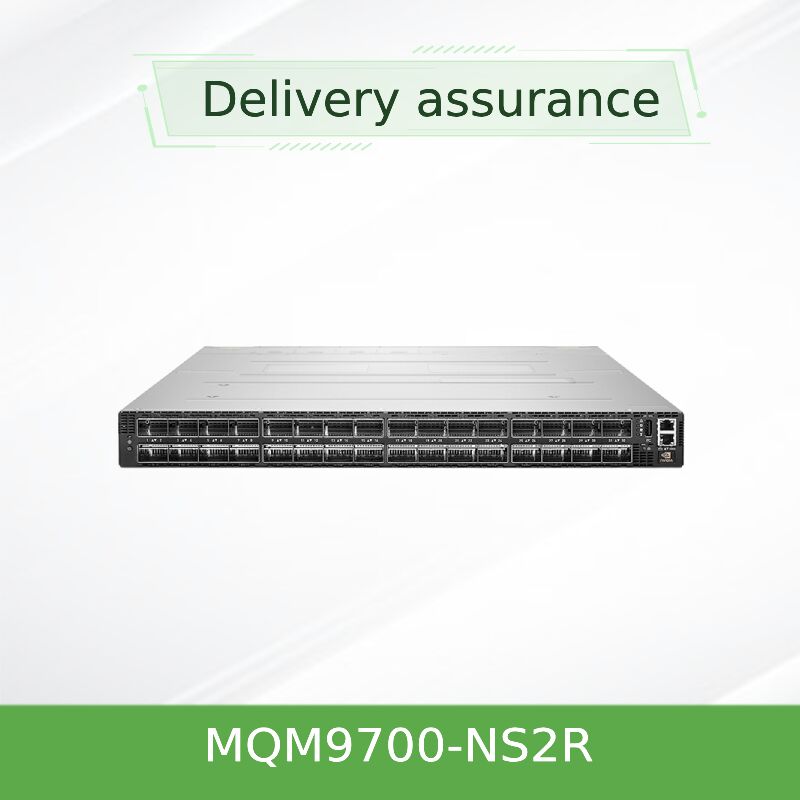

NVIDIA Quantum-2 QM9700-NS2R 64-Port 400G InfiniBand Managed Switch
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Dokumentieren: | MQM9700 series.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MQM9700-NS2R (920-9B210-00RN-0M2) | Übertragungsrate: | 400G |
|---|---|---|---|
| Häfen: | 64 | Technologie: | Infiniband |
| Maximale Geschwindigkeit: | Ndr | Transportpaket: | Verpackung |
| Hervorheben: | NVIDIA Quantum-2 400G InfiniBand Switch,64-Port InfiniBand Managed Switch,Mellanox Quantum-2 Netzwerk-Switch |
||
Produkt-Beschreibung
Branchenführende NDR 400Gb/s pro Port. 51,2 Tb/s Gesamtdurchsatz. SHARPv3 Netzwerkrechner. Ultra-niedrige Latenzzeit für KI- und HPC-Tücher.
Der NVIDIA Quantum-2 QM9700-NS2R ist ein vollständig verwalteter 1U InfiniBand-Switch, der eine beispiellose Bandbreite von 64 Ports von 400Gb/s (NDR) ohne Blockierung liefert.Forschung, und High-Performance Computing (HPC) -Cluster, ermöglicht es eine massive Skalierbarkeit mit 51,2 Tb/s Bidirektionsdurchsatz und mehr als 66,5 Milliarden Paketen pro Sekunde.Adaptive Routing, und RDMA beschleunigt der QM9700-NS2R die Datenbewegung und das In-Network-Computing für die anspruchsvollsten Arbeitslasten.
- Schalter Radix:64 nicht blockierende 400G-Anschlüsse (32 OSFP-Anschlüsse)
- Durchsatz:51.2 Tb/s Bidirektionsaggregat
- Paketrate:>66,5 Milliarden Pakete pro Sekunde (BPPS)
- SHARPv3:32x Verbesserung der KI-Beschleunigung im Vergleich zur vorherigen Generation
- Luftstrom:Anschluss-zu-Leistung (C2P) Umkehrluftstrom, ideal für die Eindämmung von Heißgang
- Führung:On-board-Subnetzmanager für bis zu 2.000 Knoten, MLNX-OS, CLI, WebUI, SNMP, JSON API
- Energie und Kühlung:1 + 1 redundante Hot-Swap-Versorgungsanlage, Hot-Swap-Ventilator-Einheiten, Front-to-Back- oder Rear-to-Front-Option (C2P-Konfiguration)
Die QM9700-Serie basiert auf der NVIDIA Quantum-2-Plattform und definiert die Datencenter-Schaltdichte und -Effizienz neu.C2P airflow) integriert 64 Ports von 400Gb/s InfiniBand in einem kompakten 1U-ChassisEs unterstützt Port-Split-Technologie, um bis zu 128 Ports von 200 Gb/s zu liefern und bietet flexible Topologien wie Fat Tree, DragonFly+, SlimFly und mehrdimensionales Torus.Rückwärtskompatibilität mit früheren InfiniBand-Generationen sorgt für eine reibungslose Integration in die bestehende InfrastrukturMit fortschrittlicher Telemetrie, Überlastungskontrolle und selbstheiler Netzwerkfähigkeiten maximiert dieser Schalter den Anwendungsdurchsatz und vereinfacht den Betrieb.
32 OSFP-Käfige unterstützen 400G NDR oder 128x200G über Splitterkabel und liefern den dichtesten Top-of-Rack-InfiniBand-Switch in 1U-Formfaktor.
Das NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol der dritten Generation beschleunigt KI-kollektive Operationen um bis zu 32X und reduziert Datenbewegung und Latenz.
Remote Direct Memory Access (RDMA) und adaptive Routing beseitigen Engpässe, während eine verbesserte virtuelle Spurkartierung und Stauskontrolle eine gleichbleibende Leistung gewährleisten.
Automatischer Failover, Weiterleitung auf Verbindungsebene und fortschrittliche Überwachungsfunktionen sorgen für störungsfreie Abläufe für missionskritische Arbeitslasten.
Der On-Board-Unternetzmanager unterstützt bis zu 2000 Knoten aus der Box; vollständige Chassisverwaltung über CLI, WebUI, SNMP und JSON/REST API.
Optimiert für skalierbare, kostengünstige Cluster-Designs; doppelte Dichte-Radix reduziert Netzwerk-Schichten und senkt die Gesamtbetriebskosten.
Die Quantum-2-Plattform integriert die neueste 400G SerDes-Technologie von NVIDIA und liefert 51,2 Tb/s Schaltkapazität.SHARPv3Das neue System wird die Fähigkeit der KI, sich in einem Netzwerk zu vernetzen, verbessern und damit die Effizienz der KI-Ausbildung drastisch verbessern.Ferner direkter Speicherzugriff (RDMA)Adaptive Routing verteilt den Datenverkehr dynamisch über mehrere Pfade, um Hotspots zu vermeiden.Während die verbesserte Qualität des Dienstes (QoS) und die virtuelle Spurkartierung (VL) die Bandbreite für kritische Anwendungen gewährleistenDas QM9700-NS2R beinhaltet auch eine erweiterte Telemetrie für die Echtzeitüberwachung von Stoffen und Selbstheilung, die den Datenverkehr automatisch um Linksstörungen umleitet.
- Kluster für KI und maschinelles LernenNDR-Switches mit hohem Radix ermöglichen massive GPU-Supercomputing-Pods mit SHARPv3-Beschleunigungs-NCCL-Kollektiven.
- HPC-Forschungszentren:SlimFly- oder Fat Tree-Topologien verbinden Tausende von Knoten mit ultra-niedriger Latenzzeit für Wettersimulationen, Genomik und Physik.
- Unternehmensdatenzentren:Konsolidieren Sie den Ost-West-Verkehr mit der 400G-Back-and-Leaf-Architektur und senken Sie die Anzahl der Ebenen und die Betriebskosten.
- Cloud und Hyperscale:DragonFly+ und mehrdimensionaler Torus für maximale Skalierbarkeit mit hoher Bandbreitendichte pro Rack.
- Speicher und IO-ErweiterungVerbinden Sie leistungsstarke Speichersysteme mit NVMe über Fabrics (NVMe-oF) über InfiniBand.

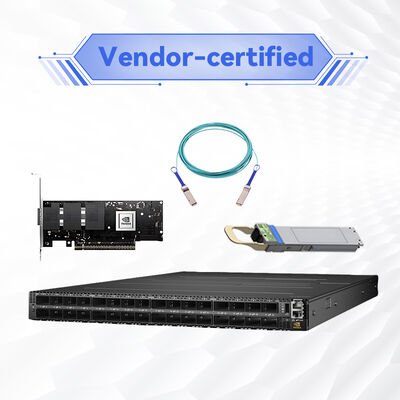

Der QM9700-NS2R ist vollständig interoperabel mit NVIDIA InfiniBand-Adaptern (ConnectX-6, ConnectX-7, ConnectX-8), Kabeln (aktives/passives Kupfer, aktive Faser, optische Module),und frühere FDR/EDR/HDR-Generationen. Es läuft mit MLNX-OS mit umfangreicher API-Unterstützung für Automatisierungsrahmenwerke. Kompatibel mit NVIDIA Unified Fabric Manager (UFM) für erweiterte Überwachung, Predictive Analytics und Telemetrie.Der Schalter integriert sich nahtlos mit den wichtigsten HPC-Planern und offenen Netzwerk-Automatisierungstools.
| Komponente | Unterstützte Modelle/Standards |
|---|---|
| Host-Kanal-Adapter | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCA |
| Kabel und Transceiver | OSFP-passives Kupfer (bis zu 2,5 m), aktives Kupfer, aktive Faser (bis zu 500 m), optische Module (QSFP-DD zu OSFP-Adaptern für 200G-Split) |
| Vorherige InfiniBandgeschwindigkeiten | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) |
| Management und Automatisierung | MLNX-OS, UFM, Prometheus/Grafana über SNMP, JSON-RPC, Ansible-Module |
| Parameter | Spezifikation |
|---|---|
| Häfen und Geschwindigkeit | 64 nicht blockierende Ports von 400Gb/s (NDR) InfiniBand; 32 OSFP-Anschlüsse; unterstützt 128 Ports @200Gb/s über Splitterkabel |
| Umschaltkapazität | 51.2 Tb/s Gesamtzwei-Wege-Durchsatz; >66,5 Mrd. Pakete pro Sekunde (BPPS) |
| Verzögerung | Sub-130ns von Hafen zu Hafen mit dynamischer Routing (typisch) |
| Prozessor und Speicher | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Verwaltungsschnittstellen | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Stromversorgung | 1+1 überflüssig, warm austauschbar, 200Vac, 80 PLUS Gold+ zertifiziert |
| Kühlung und Luftstrom | Anschluss-zu-Leistungs- (C2P) Umkehrluftstrom (NS2R-Modell); warmwechselbare Lüfteranlagen, Vorder-/Hinteroptionen |
| Abmessungen (HxWxD) | 1.7 Zoll (43,6 mm) x 17,0 Zoll (438 mm) x 26,0 Zoll (660,4 mm) |
| Gewicht | 14.5 kg (31,97 Pfund) |
| Betriebsbedingungen | Temperatur: 0°C bis 40°C; Luftfeuchtigkeit: 10% bis 85% nicht kondensierend; Höhe bis 3050 m |
| Regulierung und Sicherheit | Dies ist der Fall, wenn die Anwendungsberechtigung nicht erfüllt ist. |
| Gewährleistung | 1-jährige Herstellergarantie (verlängerbar) |
| Nummer des bestellbaren Teils | Beschreibung | Verwaltung | Luftströmungsrichtung |
|---|---|---|---|
| MQM9700-NS2R | 64 Ports 400 Gb/s InfiniBand, verwalteter Switch, 32 OSFP-Ports | Vollständiger Onboard-Subnetzmanager, MLNX-OS | Anschluss-zu-Strom (C2P) |
| MQM9700-NS2F | 64 Ports 400Gb/s InfiniBand, verwalteter Switch | Verwaltet (gleiche Merkmale) | Strom-zu-Anschluss (P2C) ️ Vorwärtsluftstrom |
| MQM9790-NS2R | 64 Ports 400 Gb/s, nicht verwalteter Switch | Nicht verwaltetes externes UFM-Management | C2P Umkehrluftstrom |
| MQM9790-NS2F | 64 Ports 400 Gb/s, nicht verwalteter Switch | Nicht verwaltet | P2C Vorwärtsluftstrom |
Der QM9700-NS2R ist ideal für Kunden geeignet, die ein erweitertes On-Box-Management (Subnetzmanager) und einen Anschluss-zu-Strom-Luftfluss (Auspuff-zu-Kaltgang) benötigen.Bestätigen Sie die Luftströmung Kompatibilität mit Ihrem Rechenzentrum thermischen Design vor der Bestellung.
Lagerhallen und Lieferpartner ermöglichen einen schnellen weltweiten Versand mit einer sicheren Verpackung.
Unsere internen Ingenieure helfen, Netzwerktopologien, Kabelpläne und Firmwareanforderungen zu validieren.
Autorisierte Partnerpreise mit erweiterten Garantieoptionen und erweiterten Ersatzprogrammen.
Spezielle Unterstützung in Englisch, Mandarin, Kantonesisch und regionalen Sprachen für eine nahtlose Beschaffung.
Starsurge bietet End-to-End-Lebenszyklus-Unterstützung: von der Konstruktionsberatung über den Einsatz bis zur Wartung nach dem Verkauf.Unterstützung beim Firmware-UpgradeFür große Projekte bieten wir spezielle Account-Management und 24/7 technische Eskalation an.Erweiterte Förderpakete sind auf Anfrage erhältlich.
Der einzige Unterschied besteht in der Luftströmungsrichtung: NS2R verwendet den Rückströmungsstrom von Anschluss zu Leistung (C2P), während NS2F den Vorströmungsstrom von Leistung zu Anschluss (P2C) verwendet.Wählen Sie nach Ihrem Rack-Wärme-Design (heiß/kalt).
Ja, der QM9700 unterstützt die Rückwärtskompatibilität mit geeigneten Adapterkabeln oder Ausbreitungsoptionen für HDR (200G), EDR (100G) und FDR (56G) Geschwindigkeiten.Bitte konsultieren Sie die Kompatibilitätsmatrix oder kontaktieren Sie Starsurge für validierte Kabel-SKUs.
Nein, der QM9700-NS2R verfügt über einen integrierten On-Board-Subnetzmanager, der bis zu 2000 Knoten verwalten kann, was kleine bis mittlere Bereitstellungen vereinfacht.
Jeder Server mit einem unterstützten InfiniBand HCA (z.B. ConnectX-Serie) kann nahtlos verbunden werden.
Die Stromversorgung variiert je nach Portkonfiguration und Verkabelung. Die Stromversorger sind 1+1 redundant 200-240Vac, Gold+ bewertet. Kontaktieren Sie uns für detaillierte Stromplanung.
- Stellen Sie sicher, dass die Luftströmungsrichtung (C2P für NS2R) mit Ihrer Racklüftungsstrategie übereinstimmt, um Überhitzung zu vermeiden.
- Für 400G-Leistungen nur zugelassene NVIDIA OSFP-Module oder qualifizierte passive/aktive Kupfer/Faserkabel verwenden.
- Die Installation sollte nach den ESD-Vorsichtsmaßnahmen erfolgen und von qualifiziertem Netzpersonal durchgeführt werden.
- Firmware-Updates müssen unter Verwendung von MLNX-OS-Richtlinien ausgeführt werden, um Unterbrechungen zu vermeiden; planen Sie Wartungsfenster entsprechend.
Starsurge wurde 2008 gegründet und ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.und Unternehmenssektoren weltweitMit einem erfahrenen Vertriebs- und Technikteam liefern wir zuverlässige Netzwerkgeräte wie Switches, NICs, drahtlose Controller, Kabel und IoT-Lösungen.Wir haben einen Kundenfokus, der für eine skalierbareMehrsprachige Unterstützung und globale Bereitstellungsmöglichkeiten machen Starsurge zu Ihrem zuverlässigen Partner für NVIDIA- und Rechenzentrumslösungen.
- Bestätigen Sie, dass die Luftströmungsrichtung (C2P) Ihrem Rechenzentrum entspricht
- Überprüfen Sie, ob die Leistung 200-240 V Wechselstrom mit überflüssigen Stromversorgungen hat.
- Auswahl geeigneter OSFP-Kabel/Transceiver: aktives/passives Kupfer oder Glasfaser, je nach Entfernung
- Planen Sie Netzwerktopologie (Fat Tree, DragonFly+ usw.) und Skalierungsknoten
- ¢ Sicherstellen, dass die Host-Adapter NDR-fähig sind (ConnectX-7 oder neuerer für 400G)
- ¢ Zuweisen von IP-Management und Überprüfung der MLNX-OS-Lizenzierung (keine zusätzliche Lizenz für die Kernumstellung)
- Vorbereitung des Rackraums: 1U Höhe, bis zu 660 mm Tiefe einschließlich Kabelmanagement
Ein-/Zwei-Anschluss, PCIe 5.0, Beschleunigung für KI und HPC.
Nicht verwaltete Version für das externe UFM-Management, ideal für groß angelegte Einsätze.
Ermöglicht eine 200G-Konnektivität zu alten Servern oder niedrigeren Infrastrukturen.
Fortgeschrittene Telemetrie, prädiktive Überwachung und Stoff-Orchestrierung.
