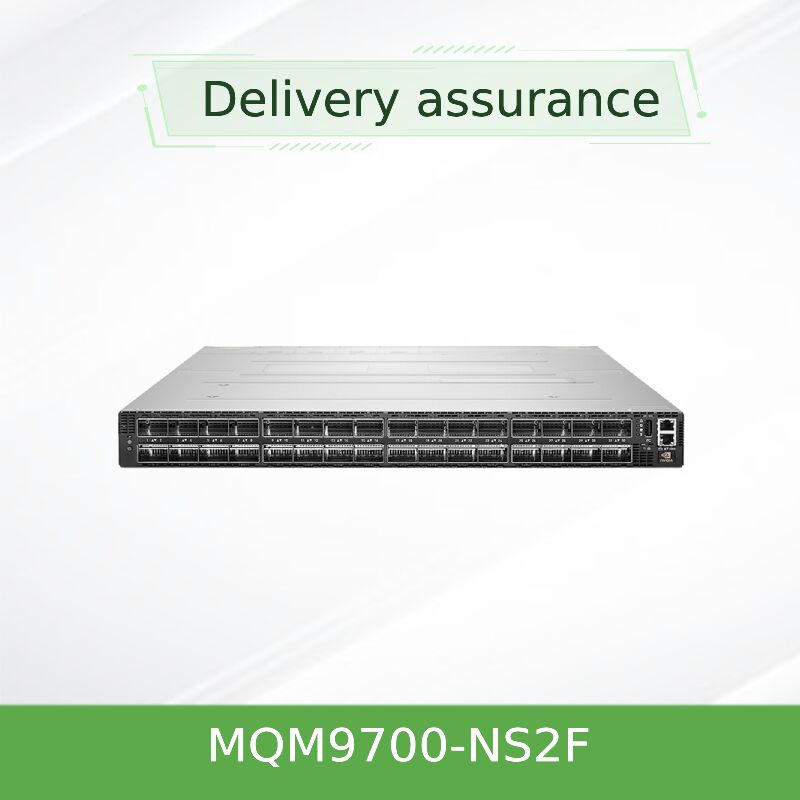

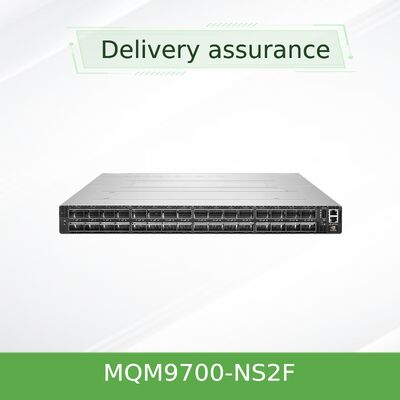

NVIDIA Quantum-2 QM9700-NS2F Managed InfiniBand Switch 64 Ports 400G NDR 51,2 Tbit/s Durchsatz P2C Luftstrom
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Dokumentieren: | MQM9700 series.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modellnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marke: | Mellanox |
|---|---|---|---|
| Uplink -Konnektivität: | 400 Gbit / s | Name: | Netz-Schalter 1U NDR 400Gb/S InfiniBand MQM9700-NS2F Mellanox für Server |
| Stichwort: | Mellanox Network Switch | Portkonfiguration: | 64x 400g, 32x OSFP |
| Hervorheben: | NVIDIA Quantum-2 InfiniBand Switch 64 Ports,Mellanox Netzwerkschalter 400G NDR,InfiniBand Switch 51 |
||
Produkt-Beschreibung
Branchenführende NDR 400Gb/s pro Port. 51,2 Tb/s Gesamtdurchsatz. SHARPv3 Netzwerk-Computing. P2C-Vorderluftfluss für optimiertes thermisches Design. Ultra-niedrige Latenzzeit für KI- und HPC-Tücher.
Der NVIDIA Quantum-2 QM9700-NS2F ist ein vollständig verwalteter 1U-InfiniBand-Switch mit Power-to-Connector (P2C) Vorwärtsluftfluss, der eine beispiellose Bandbreite von 64 Ports von 400 Gb/s (NDR) ohne Blockierung bietet.Konzipiert für eine extrem große KI, wissenschaftliche Forschung und High-Performance Computing (HPC) -Cluster ermöglicht es eine massive Skalierbarkeit mit 51,2 Tb/s Bidirektionsdurchsatz und mehr als 66,5 Milliarden Paketen pro Sekunde.Nutzung von SHARPv3Der QM9700-NS2F beschleunigt die Datenbewegung und das In-Network-Computing für die anspruchsvollsten Arbeitslasten.
- Schalter Radix:64 nicht blockierende 400G-Anschlüsse (32 OSFP-Anschlüsse)
- Durchsatz:51.2 Tb/s Bidirektionsaggregat
- Paketrate:>66,5 Milliarden Pakete pro Sekunde (BPPS)
- SHARPv3:32x Verbesserung der KI-Beschleunigung im Vergleich zur vorherigen Generation
- Luftstrom:Vorwärtsluftstrom von Strom zu Anschluss (P2C) ideal für den Einlass von Kaltgang zu Heißgangsauspuff
- Führung:On-board-Subnetzmanager für bis zu 2.000 Knoten, MLNX-OS, CLI, WebUI, SNMP, JSON API
- Energie und Kühlung:1+1 redundante Hot-Swap-Verteiler, Hot-Swap-Ventilator-Einheiten, Kühlung von vorne nach hinten (P2C)
Die QM9700-Serie basiert auf der NVIDIA Quantum-2-Plattform und definiert die Datencenter-Schaltdichte und -Effizienz neu.P2C vorwärtsgeleiteter Luftstrom) integriert 64 Ports von 400Gb/s InfiniBand in einem kompakten 1U-ChassisEs unterstützt Port-Split-Technologie, um bis zu 128 Ports von 200 Gb/s zu liefern und bietet flexible Topologien wie Fat Tree, DragonFly+, SlimFly und mehrdimensionales Torus.Rückwärtskompatibilität mit früheren InfiniBand-Generationen sorgt für eine reibungslose Integration in die bestehende InfrastrukturMit fortschrittlicher Telemetrie, Überlastungskontrolle und selbstheiler Netzwerkfähigkeiten maximiert dieser Schalter den Anwendungsdurchsatz und vereinfacht den Betrieb.
32 OSFP-Käfige unterstützen 400G NDR oder 128x200G über Splitterkabel und liefern den dichtesten Top-of-Rack-InfiniBand-Switch in 1U-Formfaktor.
Das NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol der dritten Generation beschleunigt KI-kollektive Operationen um bis zu 32X und reduziert Datenbewegung und Latenz.
Remote Direct Memory Access (RDMA) und adaptive Routing beseitigen Engpässe, während eine verbesserte virtuelle Spurkartierung und Stauskontrolle eine gleichbleibende Leistung gewährleisten.
Automatischer Failover, Weiterleitung auf Verbindungsebene und fortschrittliche Überwachungsfunktionen sorgen für störungsfreie Abläufe für missionskritische Arbeitslasten.
Der On-Board-Unternetzmanager unterstützt bis zu 2000 Knoten aus der Box; vollständige Chassisverwaltung über CLI, WebUI, SNMP und JSON/REST API.
Optimiert für skalierbare, kostengünstige Cluster-Designs; doppelte Dichte-Radix reduziert Netzwerk-Schichten und senkt die Gesamtbetriebskosten.
Die Quantum-2-Plattform integriert die neueste 400G SerDes-Technologie von NVIDIA und liefert 51,2 Tb/s Schaltkapazität.SHARPv3Das neue System wird die Fähigkeit der KI, sich in einem Netzwerk zu vernetzen, verbessern und damit die Effizienz der KI-Ausbildung drastisch verbessern.Ferner direkter Speicherzugriff (RDMA)Adaptive Routing verteilt den Datenverkehr dynamisch über mehrere Pfade, um Hotspots zu vermeiden.Während die verbesserte Qualität des Dienstes (QoS) und die virtuelle Spurkartierung (VL) die Bandbreite für kritische Anwendungen gewährleistenDer QM9700-NS2F enthält auch eine erweiterte Telemetrie für die Echtzeitüberwachung von Stoffen und Selbstheilung, die den Verkehr automatisch um Linksstörungen umleitet.
- Kluster für KI und maschinelles LernenNDR-Switches mit hohem Radix ermöglichen massive GPU-Supercomputing-Pods mit SHARPv3-Beschleunigungs-NCCL-Kollektiven.
- HPC-Forschungszentren:SlimFly- oder Fat Tree-Topologien verbinden Tausende von Knoten mit ultra-niedriger Latenzzeit für Wettersimulationen, Genomik und Physik.
- Unternehmensdatenzentren:Konsolidieren Sie den Ost-West-Verkehr mit der 400G-Back-and-Leaf-Architektur und senken Sie die Anzahl der Ebenen und die Betriebskosten.
- Cloud und Hyperscale:DragonFly+ und mehrdimensionaler Torus für maximale Skalierbarkeit mit hoher Bandbreitendichte pro Rack.
- Speicher und IO-ErweiterungVerbinden Sie leistungsstarke Speichersysteme mit NVMe über Fabrics (NVMe-oF) über InfiniBand.
Der QM9700-NS2F ist vollständig interoperabel mit NVIDIA InfiniBand-Adaptern (ConnectX-6, ConnectX-7, ConnectX-8), Kabeln (aktives/passives Kupfer, aktive Faser, optische Module),und frühere FDR/EDR/HDR-Generationen. Es läuft mit MLNX-OS mit umfangreicher API-Unterstützung für Automatisierungsrahmenwerke. Kompatibel mit NVIDIA Unified Fabric Manager (UFM) für erweiterte Überwachung, Predictive Analytics und Telemetrie.Der Schalter integriert sich nahtlos mit den wichtigsten HPC-Planern und offenen Netzwerk-Automatisierungstools.
| Komponente | Unterstützte Modelle/Standards |
|---|---|
| Host-Kanal-Adapter | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCA |
| Kabel und Transceiver | OSFP-passives Kupfer (bis zu 2,5 m), aktives Kupfer, aktive Faser (bis zu 500 m), optische Module (QSFP-DD zu OSFP-Adaptern für 200G-Split) |
| Vorherige InfiniBandgeschwindigkeiten | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) |
| Management und Automatisierung | MLNX-OS, UFM, Prometheus/Grafana über SNMP, JSON-RPC, Ansible-Module |
| Parameter | Spezifikation |
|---|---|
| Häfen und Geschwindigkeit | 64 nicht blockierende Ports von 400Gb/s (NDR) InfiniBand; 32 OSFP-Anschlüsse; unterstützt 128 Ports @200Gb/s über Splitterkabel |
| Umschaltkapazität | 51.2 Tb/s Gesamtzwei-Wege-Durchsatz; >66,5 Mrd. Pakete pro Sekunde (BPPS) |
| Verzögerung | Sub-130ns von Hafen zu Hafen mit dynamischer Routing (typisch) |
| Prozessor und Speicher | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Verwaltungsschnittstellen | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Stromversorgung | 1+1 überflüssig, warm austauschbar, 200Vac, 80 PLUS Gold+ zertifiziert |
| Kühlung und Luftstrom | Vorwärtsluftstrom von Strom zu Steckverbinder (P2C)(Modell NS2F); warmwechselbare Lüfteranlagen mit Front-Rückkühlung |
| Abmessungen (HxWxD) | 1.7 Zoll (43,6 mm) x 17,0 Zoll (438 mm) x 26,0 Zoll (660,4 mm) |
| Gewicht | 14.5 kg (31,97 Pfund) |
| Betriebsbedingungen | Temperatur: 0°C bis 40°C; Luftfeuchtigkeit: 10% bis 85% nicht kondensierend; Höhe bis 3050 m |
| Regulierung und Sicherheit | Dies ist der Fall, wenn die Anwendungsberechtigung nicht erfüllt ist. |
| Gewährleistung | 1-jährige Herstellergarantie (verlängerbar) |
| Nummer des bestellbaren Teils | Beschreibung | Verwaltung | Luftströmungsrichtung |
|---|---|---|---|
| MQM9700-NS2F | 64 Ports 400 Gb/s InfiniBand, verwalteter Switch, 32 OSFP-Ports | Vollständiger Onboard-Subnetzmanager, MLNX-OS | Strom-zu-Anschluss (P2C) ️ Vorwärtsluftstrom |
| MQM9700-NS2R | 64 Ports 400Gb/s InfiniBand, verwalteter Switch | Verwaltet (gleiche Merkmale) | Anschluss-zu-Strom (C2P) |
| MQM9790-NS2F | 64 Ports 400 Gb/s, nicht verwalteter Switch | Nicht verwaltetes externes UFM-Management | P2C Vorwärtsluftstrom |
| MQM9790-NS2R | 64 Ports 400 Gb/s, nicht verwalteter Switch | Nicht verwaltet | C2P Umkehrluftstrom |
Der QM9700-NS2F ist ideal für Kunden geeignet, die ein erweitertes On-Box-Management (Subnetzmanager) und einen Power-to-Connector (P2C) Vorwärtsluftfluss benötigen.Diese Luftströmung Muster zieht kühle Luft aus dem kalten Gang durch die Stromseite und Abgasen durch die AnschlussseiteÜberprüfen Sie vor der Bestellung die Luftströmungsstrategie Ihres Racks.
Lagerhallen und Lieferpartner ermöglichen einen schnellen weltweiten Versand mit einer sicheren Verpackung.
Unsere internen Ingenieure helfen, Netzwerktopologien, Kabelpläne und Firmwareanforderungen zu validieren.
Autorisierte Partnerpreise mit erweiterten Garantieoptionen und erweiterten Ersatzprogrammen.
Spezielle Unterstützung in Englisch, Mandarin, Kantonesisch und regionalen Sprachen für eine nahtlose Beschaffung.
Starsurge bietet End-to-End-Lebenszyklus-Unterstützung: von der Konstruktionsberatung über den Einsatz bis zur Wartung nach dem Verkauf.Unterstützung beim Firmware-UpgradeFür große Projekte bieten wir spezielle Account-Management und 24/7 technische Eskalation an.Erweiterte Förderpakete sind auf Anfrage erhältlich.
Der Hauptunterschied besteht in der Luftströmungsrichtung: NS2F verwendet einen vorwärtsgeleiteten Stromstrom von Strom zum Anschluss (P2C) (Kaltluftzufuhr von der Stromseite, Abgas durch die Anschlussseite),während NS2R den Rückwärtsluftstrom von Anschluss zu Strom (C2P) verwendetWählen Sie nach dem Layout Ihres Rechenzentrums.
Ja, der QM9700 unterstützt die Rückwärtskompatibilität mit geeigneten Adapterkabeln oder Ausbreitungsoptionen für HDR (200G), EDR (100G) und FDR (56G) Geschwindigkeiten.Bitte konsultieren Sie die Kompatibilitätsmatrix oder kontaktieren Sie Starsurge für validierte Kabel-SKUs.
Nein, der QM9700-NS2F verfügt über einen integrierten On-Board-Subnetzmanager, der bis zu 2000 Knoten verwalten kann, was kleine bis mittlere Bereitstellungen vereinfacht.
Jeder Server mit einem unterstützten InfiniBand HCA (z.B. ConnectX-Serie) kann nahtlos verbunden werden.
Die Leistung variiert je nach Portkonfiguration und Verkabelung. Die Leistungsanlagen sind 1 + 1 redundant 200-240Vac, Gold + bewertet. Kontaktieren Sie uns für eine detaillierte Stromplanung basierend auf Ihrem Einsatz.
- Stellen Sie sicher, dass die Luftströmungsrichtung (P2C nach vorne für NS2F) mit Ihrer Racklüftungsstrategie übereinstimmt.
- Für 400G-Leistungen nur zugelassene NVIDIA OSFP-Module oder qualifizierte passive/aktive Kupfer/Faserkabel verwenden.
- Die Installation sollte nach den ESD-Vorsichtsmaßnahmen erfolgen und von qualifiziertem Netzpersonal durchgeführt werden.
- Firmware-Updates müssen unter Verwendung von MLNX-OS-Richtlinien ausgeführt werden, um Unterbrechungen zu vermeiden; planen Sie Wartungsfenster entsprechend.
- Bestätigen Sie, dass die Eingangsleistung innerhalb des AC-Bereichs von 200-240 V mit überflüssigen Stromversorgungen liegt, um eine hohe Verfügbarkeit zu gewährleisten.
Starsurge wurde 2008 gegründet und ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.und Unternehmenssektoren weltweitMit einem erfahrenen Vertriebs- und Technikteam liefern wir zuverlässige Netzwerkgeräte wie Switches, NICs, drahtlose Controller, Kabel und IoT-Lösungen.Wir haben einen Kundenfokus, der für eine skalierbareMehrsprachige Unterstützung und globale Bereitstellungsmöglichkeiten machen Starsurge zu Ihrem zuverlässigen Partner für NVIDIA- und Rechenzentrumslösungen.
- Bestätigen Sie, dass die Luftströmungsrichtung (P2C nach vorne) mit dem Entwurf des Einlassbereichs für den Kaltgang Ihres Rechenzentrums übereinstimmt
- Überprüfen Sie, ob die Leistung 200-240 V Wechselstrom mit überflüssigen Stromversorgungen und einer ordnungsgemäßen Leistungskapazität besitzt.
- Auswahl geeigneter OSFP-Kabel/Transceiver: aktives/passives Kupfer oder Glasfaser, basierend auf den Abstandsanforderungen
- Planen Sie Netzwerktopologie (Fat Tree, DragonFly+ usw.) und Skalierungsknoten
- ¢ Sicherstellen, dass die Hostadapter NDR-fähig sind (ConnectX-7 oder neuerer für 400G) oder mit niedrigeren Geschwindigkeiten kompatibel sind
- ¢ Zuweisen von IP-Verwaltung und Überprüfung der MLNX-OS-Konfiguration (keine zusätzliche Lizenzierung für Core Switching)
- Vorbereitung des Rackraums: 1U Höhe, bis zu 660 mm Tiefe einschließlich Kabelverwaltung und Stromkabel
