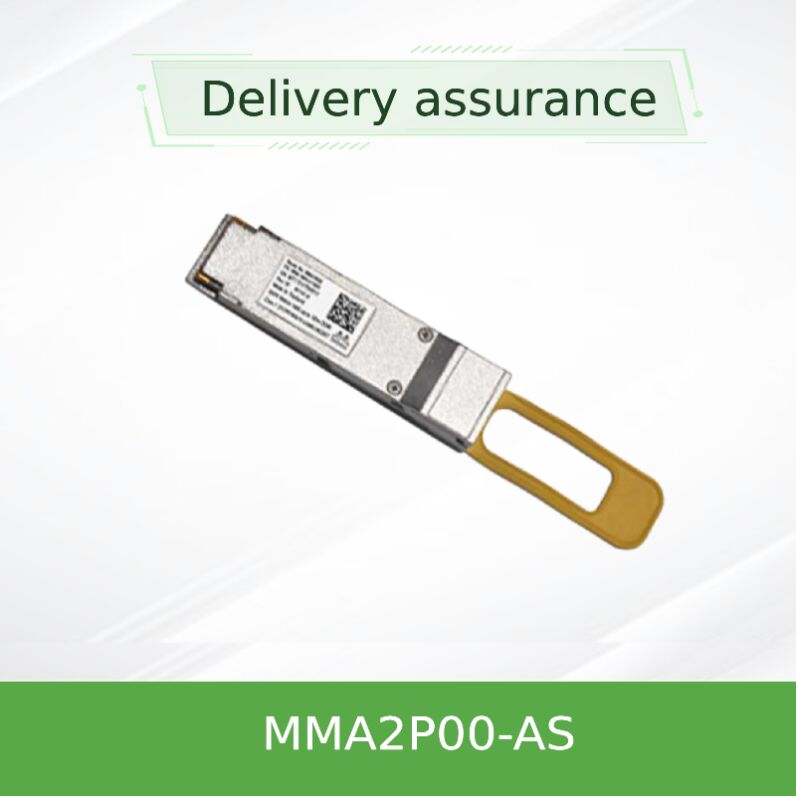

Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 optischer Empfänger
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MMA2P00-AS |
| Dokumentieren: | MMA2P00-AS.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Zustand: | Neu und Original | Verfügbarkeit: | Aktie |
|---|---|---|---|
| Technologie: | Ethernet | Maximale Geschwindigkeit: | 25gbe |
| Steckertyp: | SFP28 | Transceiver -Reichweite: | bis zu 100 m |
| Hervorheben: | Mellanox 25GbE SR SFP28 Transceiver,850nm MMF optischer Transceiver,Mellanox MMA2P00-ASHT Transceiver mit Garantie |
||
Produkt-Beschreibung
Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 optischer Empfänger
Hochleistungs 850nm Multimode SFP28 für 25GbE & 10GbE Ethernet, mit wählbarem Retiming, erweiterten Temperaturoptionen (bis 85°C) und IEEE-Konformität.
Produktübersicht
DieMMA2P00-ASundMMA2P00-ASHTsind steckbare optische SFP28-Transceiver von Mellanox®, die für eine Hochgeschwindigkeitsverbindung von 25 GbE ausgelegt sind.Sie nutzen die fortschrittliche integrierte Schaltkreistechnologie, um eine außergewöhnliche Signalintegrität bei geringem Stromverbrauch zu liefern.Diese Module arbeiten mit einer Nennwellenlänge von 850 nm über zwei Multimodefasern und entsprechen vollständig den Spezifikationen SFF-8402 und IEEE 802.3bm.Die optische Schnittstelle verwendet Standard-LC-Duplex-Anschlüsse, die Datenraten bis zu 25,78125 GBd unterstützen. Mit wählbarem Retiming sowohl beim Sender als auch beim Empfänger bieten sie Flexibilität für den 25G-Retimed- oder 10G-Non-Retimed-Betrieb.Strenge Produktionsprüfungen gewährleisten eine zuverlässige Leistung.
Wesentliche Merkmale
- Auswählbares Wiederaufsetzen sowohl für Sender- als auch für Empfängerbahnen (über das Register eingeschaltet/ausgeschaltet)
- Programmierbare Rx-Ausgangsamplitude und Vorbetonung zur Signaloptimierung
- Programmierbarer Tx-Eingabe-Equalizer und Eingabe-Squelch-Funktion
- Einheitliche Datenbank für die Bereitstellung von Daten zur Datenübertragung
- 3.3V-Stromversorgung mit SFP28-Leistungsstufe 1 (maximal 1,5 W)
- Bitfehlerrate (BER) besser als 1E‐15
- Erweiterte Betriebstemperatur: von 0 °C bis 85 °C (MMA2P00-ASHT) mit interner DDM-Anzeige bis 90 °C
- Klasse 1 Lasersicherheit (IEC/EN 60825-1-konform)
- mit einer Breite von mehr als 20 mm,
- RoHS-konform (bleifrei)
Technologie und Integration
Die integrierte Schaltungstechnologie von Mellanox ermöglicht eine geringe Leistung und eine hohe Leistung innerhalb des SFP28-Pakets.Das Modul umfasst ein VCSEL-Array (850 nm) und einen PIN-Empfänger mit einer DSP-basierten Retiming-Funktion. Das Retiming kann für den Betrieb mit 25G selektiv aktiviert oder für die Rückwärtskompatibilität mit 10G umgangen werden.LaserverzerrungDer programmierbare Tx-Equalizer kompensiert die Verluste der Host-Boards, während sich der Rx-Ausdruck an unterschiedliche Verbindungsbedingungen anpasst.Sicherstellung robuster Augenöffnungen auch über lange Multimodefasern.
Typische Einsätze
- Verbindungen zum Rechenzentrum:25GbE-Verbindungen zwischen Servern, Switches und Speichern innerhalb von Racks oder über benachbarte Racks (bis zu 100m auf OM4).
- 10GbE Legacy Integration:Automatische Rate-Fallback (durch Deaktivierung von Retiming) für 10GBASE-SR-Verbindungen, um bestehende Investitionen zu schützen.
- Unternehmenskern/Aggregation:Hochdichte SFP28-Ports in Top-of-Rack-Switches, die sich an 25G-fähige NICs anschließen.
- Hochleistungsrechner (HPC):Niedrige Latenzzeit und niedrige BER für Cluster-Verbindungen.
Kompatibilität und Interoperabilität
| System / Norm | Konformität / Anmerkungen |
|---|---|
| IEEE 802.3 25GBASE-SR | Vollständige Konformität (mit aktiviertem Wiederholungszeitraum) |
| IEEE 802.3 10GBASE-SR | Vollständige Konformität (Wiederherstellung deaktiviert) |
| SFF-8402 / SFF-8472 | Mechanische Schnittstelle und Schnittstelle zur Steuerung |
| Mellanox-Schalter und Adapter | Geprüft mit Spektrum-Switches, ConnectX‐4/5/6 NICs |
| Broadcom / Cisco / Arista 25G-Plattformen | Herstellerzertifiziertes Design; Interoperabilität erwartet, aber pro Plattform bestätigt |
Technische Spezifikation
| Parameter | Wert / Bereich |
|---|---|
| Versorgungsspannung | 3.135 V ¥ 3,465 V (3,3 V Nennvolumen) |
| Leistungsauflösung (keine Neuauflösung) | 00,45 Watt Typ, maximal 0,5 Watt |
| Energieverschwendung (Wiederherstellung) | 00,7 Watt Typ, maximal 0,8 Watt |
| Datenrate (optisch) | bis zu 25,78125 GBd (NRZ) |
| Wellenlänge | 840 ∼ 860 nm (nominale 850 nm) |
| Maximale Reichweite (25 GbE) | 70 Meter auf OM3, 100 Meter auf OM4 |
| Maximale Reichweite (10GbE) | 100 m auf OM3 (300 m typisch bei 10G) |
| Schadensschwelle (Durchschnitt) | 3.4 dBm (maximal) ️ Nicht öffentlich angegeben |
| Betriebsfalltemperatur (MMA2P00-AS) | 0 °C bis 70 °C (interne DDM bis 75 °C) |
| Betriebsfalltemperatur (MMA2P00-ASHT) | 0 °C bis 85 °C (interne DDM bis 90 °C) |
| Speichertemperatur | -40 °C bis 85 °C |
| Relative Luftfeuchtigkeit (Betrieb) | 5% ∼ 85% (nicht kondensiert) |
| Berücksichtigung | < 1E-15 |
| Verbindungsstück / Fasertypen | Doppel LC / Multimode (OM3/OM4) |
Auswahlführer: MMA2P00-AS gegenüber MMA2P00-ASHT
| Teilnummer | Betriebstemperatur | Ablesung der DDM | Am besten für |
|---|---|---|---|
| MMA2P00-AS | 0°C bis 70°C | Bis zu 75 °C innerlich | Standardumgebungen für Rechenzentren / Unternehmen |
| MMA2P00-ASHT | 0°C bis 85°C | Bis zu 90 °C innerlich | Außen-, Industrie- oder Hochtemperaturzonen |
Beide unterstützen identische optische und elektrische Eigenschaften; für erweiterte Temperaturanforderungen wählen Sie die HT-Variante.
Vorteile und Geschäftswert
- Energieeffizienz:So wenig wie 0,45 W verringert die thermische Belastung bei Hochdichteanwendungen.
- Zukunftsfähig und rückwärtskompatibel:Die einheitliche SKU deckt sowohl die 25G- als auch die 10G-Infrastruktur ab.
- Erweiterter Temperaturbereich (HT):Ermöglicht den Einsatz in nicht kontrollierten Umgebungen ohne zusätzliche Kühlung.
- Qualität von Mellanox:Durch strenge Produktionstests wird eine geringere Ausfallrate gewährleistet.
- Herstellerzertifiziert:Von Mellanox entwickelt und getestet, um die Interoperabilität mit Mellanox-Systemen zu gewährleisten und das Kompatibilitätsrisiko zu reduzieren.
Service- und Garantieinformationen
Mellanox LinkX-Optische Transceiver umfassen eine1-jährige begrenzte HardwaregarantieTechnischer Support ist über die weltweiten Partner von Mellanox verfügbar..
Alle Module sind RoHS-konform und erfüllen die Anforderungen der Klasse 1 für Lasersicherheit.
Checkliste des Käufers
- Überprüfen Sie, ob Ihr Switch/Router SFP28 (25G) oder SFP+ (10G) Ports unterstützt.
- Wählen Sie MMA2P00-ASHT, wenn die Umgebungstemperatur 70°C übersteigen kann.
- Stellen Sie sicher, dass Multimode-Faschtyp (OM3/OM4) und Entfernung (≤100m) Ihrem Verbindungsbudget entsprechen.
- Bestätigen Sie die Einstellung der Wiederherstellung nach den Anforderungen Ihres Hosts (Registerkontrolle).
- Für große Einsätze müssen Interoperabilitätsprüfungsergebnisse mit nicht-Mellanox-Geräten angefordert werden.
Häufig gestellte Fragen
A: Ja. Mit deaktivierter Wiederherstellung (über Register oder automatische Verhandlung) funktioniert es als 10GBASE-SR-Modul.
A: Die ASHT-Version ist für eine Betriebstemperatur von 85 °C (gegenüber 70 °C) geeignet und erlaubt interne DDM-Werte von bis zu 90 °C.
A: Nicht empfohlen. Es ist für OM3/OM4 optimiert. Die Reichweite für OM2 ist nicht angegeben und kann begrenzt sein.
A: Ja, es ist mit Mellanox-Daten hergestellt, um eine korrekte Identifizierung in Mellanox-Hosts zu gewährleisten.
Vorsichtsmaßnahmen und Handhabung
- ESD-empfindlich: Bei der Handhabung sollten Sie sich ordnungsgemäß erden.
- Vermeiden Sie, wenn das Modul betrieben wird, mit Vergrößerung in die optischen Ports zu schauen.
- Nicht überschreiten absolute Höchstwerte (Versorgungsspannung, Schadensschwelle).
- Die optischen Anschlüsse vor der Paarung reinigen und auf Kontamination prüfen.
- Stellen Sie sicher, dass das Hostgerät eine ausreichende Belüftung bietet, insbesondere in HT-Umgebungen.
