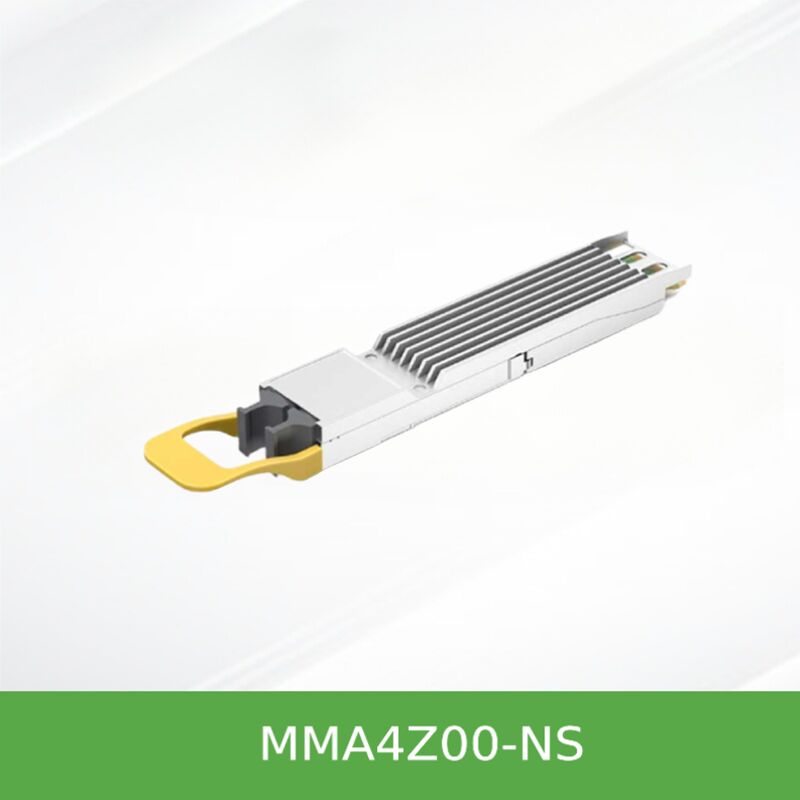

MMA4Z00-NS Mellanox Zwillings-Hafen OSFP 2x400Gb/S SR8 in mehreren Betriebsarten 50m Transceiver-800Gb/S
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | Optischer Transceiver MMA4Z00-NS Mellanox |
| Dokumentieren: | MMA4Z00-NS.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Zustand: | Neu und Original | Verfügbarkeit: | Aktie |
|---|---|---|---|
| Technologie: | Infiniband und Ethernet | Maximale Geschwindigkeit: | 800 GB/s |
| Länge: | 50m | Temperaturbereich: | 0°C bis +70°C |
Produkt-Beschreibung
2x400Gb/s Multimode SR8 ♪ Bis zu 50m Reichweite ♪ Finned-Top für Quantum-2 & Spectrum-4
Lösung mit hoher Dichte 800G:NVIDIA®s MMA4Z00-NS ist ein InfiniBand- und Ethernet 800Gb/s Twin-Port OSFP-Transceiver, der zwei unabhängige 400G SR8-Motoren in einem einzigen OSFP-Formfaktor integriert.Verwendung von doppelten MPO‐12/APC-Anschlüssen und 100G‐PAM4-Modulation über 8 Multimodefasern, bietet 2x400G-optische Verbindungen bis zu 50 Meter (OM4) an. Ideal für Quantum‐2- und Spectrum‐4-Switches und ermöglicht 64 Ports von 400G in nur 32 Käfigen.
Der NVIDIA MMA4Z00-NS (800Gb/s Twin-Port OSFP SR8) ist ein bahnbrechender Transceiver, der zwei parallele 400G-Multimode-Optikmotoren in einen einzigen OSFP-Stecker integriert.Jeder Motor verwendet 4 Spuren von 100G-PAM4 (SR8) und verbindet sich über unabhängige MPO-12/APC-AnschlüsseDieses einzigartige Twin-Port-Design ermöglicht es Netzwerk-Architekten, die Schaltflächendichte zu maximieren: Ein einzelner OSFP-Käfig in Quantum‐2- oder Spectrum‐4-Switches liefert zwei 400G-optische Schnittstellen.Mit eingebauter InfiniBand- und Ethernet-Firmware-Autoerkennung, arbeitet der Transceiver nahtlos über NDR-InfiniBand- und 400GbE-Umgebungen hinweg.GPU-Cluster, und Hochleistungs-Datenzentrumsverbindungen.
Zwei interne Transceiver-Motoren in einem Modul: 2x400G mit doppelten MPO-12/APC-Anschlüssen; reduziert die Anzahl der Schalteranschlüsse und verdoppelt die Dichte.
8 Kanäle der elektrischen und optischen Modulation von 100G-PAM4 pro Transceiver; insgesamt 800Gb/s.
850nm VCSEL-Array; erreichen bis zu 30m (OM3) / 50m (OM4) mit zwei Patch-Panels angenommen.
Unterstützt gerade Kabel (2x400G) oder 1:2 Splitter-Kabel für 2x200G zu vier Adaptern/DPUs.
17 W max, 2,0 W Niedrigleistungsschlafmodus; CMIS 4.0 Management-Schnittstelle mit DDM und erweiterter Diagnostik.
Automatische Erkennung von InfiniBand oder Ethernet auf Basis des Switchprotokolls; vereinfacht die Bestandsaufnahme.
Der MMA4Z00-NS basiert auf der Twin-Port-Architektur von NVIDIA und verwendet zwei unabhängige 4-Kanal-optische Unterbaugruppen, die jeweils 100G-PAM4-Signalübertragung über OM3/OM4-Multimode-Faser betreiben.Der Transceiver integriert 850nm VCSELs, PIN-Fotodioden und Präzisions-DSP für eine robuste Signalintegrität.die eine zuverlässige Leistung in dichten optischen Verbindungen ermöglichtDas Modul unterstützt adaptive Tx-Gleichung, programmierbare Rx-Ausgangsamplitude und eingebaute PRBS-Generatoren für Host/Line-Loopback-Tests.Digitale Diagnoseüberwachung (DDM) liefert Echtzeit-Temperatur, Spannung, Verzerrungsstrom, Tx/Rx Leistung pro Spur.
- Schalter auf Schalter:Anschließen zwei Quantum‐2 oder Spectrum‐4-Switches mit 800 Gb/s mit zwei geraden Fasern (2x400 G). Alternativ kann ein einziger Twin‐Port-Transceiver mit zwei verschiedenen Switches verbunden werden,Bildung unabhängiger 400G-Verbindungen.
- Schalter auf Adapter/DPU:Anschließen eines Twin-Port-Transceivers an zwei 400G ConnectX‐7-Adapter oder BlueField‐3 DPUs (OSFP oder QSFP112) mittels gerader Kabel.

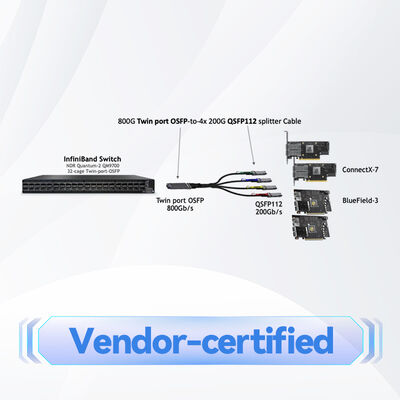

- Schalt-zu-vier 200G-Geräte:Einführung von 1:2-Splitterkabeln, um jeden 400G-Port in 2x200G-Verbindungen aufzuteilen, wodurch vier 200G-Verbindungen pro Twin-Port-Transceiver ermöglicht werden.
- DGX H100 Integration:Die Flat-Top-Version (MMA4Z00-NS-FLT) verbindet Cedar-7 Mezzanine-Karten mit Quantum-2-/Spectrum-4-Switches, vereinfacht die Verkabelung von GPU-zu-Switch und reduziert die Anzahl der Empfänger im Vergleich zu früheren DGX-Systemen.
Der MMA4Z00-NS ist für NVIDIA End-to-End-Systeme validiert und garantiert eine optimale Interoperabilität.
- NVIDIA Quantum‐2 (NDR) InfiniBand-Switches mit 32 OSFP-Käfigen, die 64x400G-Ports mit Flossenmodulen unterstützen.
- NVIDIA Spectrum‐4 Ethernet-Switches mit 32/64 OSFP-Käfigen mit 64‐128 400G-Ports.
- NVIDIA ConnectX‐7-Adapter (OSFP- und QSFP112-Formfaktoren) und BlueField‐3 DPUs.
- DGX H100-Systeme (mit Flat-Top-Variante) 8 ConnectX‐7 integriert in Cedar‐7-Karten.
- Standard CMIS 4.0-Hostplattformen, die mit OSFP MSA Rev. 1 konform sind.12.
| Parameter | Wert / Bereich |
|---|---|
| Datenrate | 800 Gb/s insgesamt (2x400 Gb/s) |
| Formfaktor | OSFP (Octal Small Form Factor Pluggable) mit zwei Ports |
| Optische Verbindung | Bei der Verwendung von MPO‐12/APC-Systemen, die für die Verwendung von MPO‐12/APC-Systemen vorgesehen sind, sind die folgenden Anforderungen zu beachten: |
| Fasertyp und Entfernung | OM3: bis zu 30 m / OM4: bis zu 50 m (mit zwei Patch-Panels vorausgesetzt) |
| Wellenlänge | 850 nm VCSEL (λc 844~863 nm) |
| Modulation | 100G-PAM4 pro Spur, insgesamt 8 Spurenspuren pro Modul |
| Stromversorgung | 3.3V Einzelstromversorgung; maximale Leistung 17W, Niedrigleistungsschlaf 2.0W |
| Betriebsfall Temperatur | 0°C bis 70°C |
| Verwaltungsschnittstelle | CMIS 4.0 (I2C), OSFP MSA-konform |
| Lasersicherheit | Laserprodukt der Klasse 1, RoHS-konform |
| Nummern der Teile | MMA4Z00-NS (Flachboden) / MMA4Z00-NS-FLT (Flachboden) |
| Teilnummer | Beschreibung | Oberste Schale | Zielsystem |
|---|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8 zweiporte, 2xMPO, 50m Multimode | Flachgeflossen | Luftgekühlte Schalter für Quantum‐2 / Spectrum‐4 |
| MMA4Z00-NS-FLT | 800 Gbit/s OSFP SR8 zweiporteig, 2xMPO, 50m Multimode | Flachoberfläche | DGX H100, Flüssigkeitskühlsysteme |
Empfohlene Glasfaserkabel (NVIDIA Crossover Typ B):Gerade Fasern MFP7E10-Nxxx (3m bis 50m) für 2x400G-Verbindungen; 1:2 Splitterkabel MFP7E20-Nxxx (3m bis 50m) für 2x200G pro Splitport.Beide Kabel in einem Twin-Port-Transceiver müssen denselben Typ haben (beide gerade oder beide Splitter), aber die Längen können sich unterscheiden.
- Höchste Portdichte:Die doppelte Anzahl der 400G-Ports im Switch-Fabrik reduziert die Anzahl der Schalter und die Kabelkomplexität.
- NVIDIA-Validierung von Ende zu Ende:Durch strenge Produktionstests werden in den Ökosystemen Quantum‐2/Spectrum‐4 und ConnectX‐7 bereits hergestellte Zuverlässigkeit und Leistung gewährleistet.
- Betriebsflexibilität:Ein Transceiver-SKU unterstützt InfiniBand und Ethernet und ermöglicht automatisch das richtige Protokoll.
- Energieeffizienz:17 W max mit automatischer Leistungsreduzierung bei Verwendung von Splitterkabeln (400G-Transceiver fallen auf 5,5 W).
- Erweiterte Diagnostik:Leistung Tx/Rx pro Spur, Temperatur, Beurteilung von Verzerrungen sowie PRBS-Loopback für die Verbindungsvalidierung.
Starsurge Group bietet umfassende Vor- und Nachverkaufsunterstützung für NVIDIA-Netzwerklösungen.und Fehlerbehebung. Alle Transceiver sind garantiert und verfügen über eine Original-Qualitätssicherung.Kontaktieren Sie unsere Experten für BOM-Optimierung und Volumenpreise.
- Laserprodukte der Klasse 1M: Vermeiden Sie die direkte Exposition gegenüber Laserlicht.
- Halten Sie Staubkappen an optischen Anschlüssen auf, wenn sie nicht verwendet werden; reinigen Sie die optischen Anschlüsse vor der Verbindung; 80% der Verbindungsprobleme stammen von schmutzigen Anschlüssen.
- Beobachten Sie die ESD-Vorsichtsmaßnahmen: Schäden können durch elektrostatische Entladungen entstehen.
- Nicht überschreiten die absoluten Nennwerte (Speicherung bei -40 °C bis 85 °C, Versorgungsspannung maximal 3,6 V).
- Verwenden Sie nur NVIDIA-zugelassene Crossover-Faserkabel Typ B für die direkte Verbindung von Transceiver zu Transceiver, um eine korrekte Polarität und Leistung zu gewährleisten.
Hong Kong Starsurge Group Co., Limited ist ein technologiegetriebener Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.Das Unternehmen bedient Kunden weltweit mit Produkten einschließlich Netzwerk-Switches, NICs, drahtlose Zugangspunkte, Controller, Kabel und verwandte Geräte.HerstellungStarsurge konzentriert sich auf zuverlässige Qualität, reaktionsschnelle Dienstleistungen und maßgeschneiderte Lösungen, die Kunden helfen, effiziente, skalierbare,und eine zuverlässige Netzwerkinfrastruktur.
Als autorisierter Channel-Partner liefert Starsurge echte NVIDIA-Transceiver, Kabel und Switches mit voller logistischer Unterstützung und technischer Expertise.
- Bestätigen Sie das Schaltermodell (Quantum‐2 / Spectrum‐4) und den erforderlichen Oberschaltyp (flossen oder flach).
- Wählen Sie die Multimode-Kabellängen OM3/OM4 und entscheiden Sie sich für eine gerade oder 1:2 Splitter-Konfiguration.
- Überprüfen Sie, ob beide Kabel, die an den Twin-Port-Transceiver angeschlossen sind, vom gleichen Typ sind (beide gerade oder beide Splitter).
- Überprüfen Sie das Strombudget: 17 W pro Transceiver, stellen Sie die Kühlkapazität des Schalters sicher.
- Für die Verwendung eines Splitters ist zu bestätigen, dass der Adapter/DPU 200G (2-Strecken) unterstützt.
- MMA1Z00-NS400- 400Gb/s QSFP112 SR4-Transceiver für ConnectX‐7 / BlueField‐3
- MMA4Z00-NS-FLT️ Flachtop-Variante für DGX H100 und flüssiggekühlte Anwendungen
- MFP7E10-N0xx️ Gerade Multimode-Kreuzfaserkabel des Typs B (3m50m)
- MFP7E20-N0xx¢ 1: 2 Splitter-Crossover-Kabel (2x200G pro Split)
- Quantum‐2 QM9700 Schaltanlage- 64 Ports von 400G NDR InfiniBand
