NVIDIA MMS4X00-NS 800G Twin-Port OSFP Transceiver: 2x400G NDR InfiniBand & 400GbE für Quantum-2/Spectrum-4
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | Mms4x00-ns |
| Dokumentieren: | MMS4X00-NS.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr: | Mms4x00-ns | Form: | Quader |
|---|---|---|---|
| Leistung: | Single 3,3 V Power | Produktstatus: | Aktie |
| Herkunft: | Indien / Israel / China | Betriebstemperatur: | 0 ℃ - 70 ℃ |
| Technik: | CMIS | Technologie: | IB und ETH -Unterstützung |
Produkt-Beschreibung
2x400G NDR InfiniBand / 400GbE für Quantum-2 & Spectrum-4 Switches

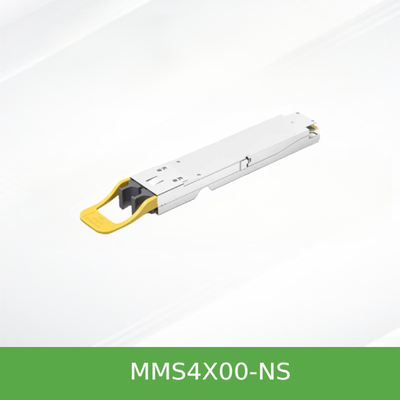

Der NVIDIA MMS4X00-NS ist ein bahnbrechender 800G Dual-Port OSFP-Transceiver, der zwei unabhängige 400G-Engines in einem einzigen steckbaren Modul integriert. Entwickelt für Spine-Leaf- und GPU-Cluster mit hoher Dichte, unterstützt er DR8 Single-Mode-Optiken mit bis zu 100 Metern Reichweite, maximal 17W Leistung und entspricht dem OSFP MSA-Standard für Hot-Plugging. Ideal für Switch-zu-Switch-, Switch-zu-Adapter- und DGX H100 Cedar-7-Konnektivität.
Die NVIDIA MMS4X00-NS (Version mit Kühlrippen) und MMS4X00-NS-FLT (flache Oberseite) sind Twin-Port 800Gb/s-Transceiver, die zwei MPO-12/APC-Glasfaseranschlüsse verwenden, von denen jeder 400Gb/s über 100G-PAM4-Modulation liefert. Diese Innovation ermöglicht es einem einzigen OSFP-Cage, zwei physische Ports zu unterstützen, wodurch die Dichte auf der Frontplatte von Quantum-2 InfiniBand- und Spectrum-4 Ethernet-Switches effektiv verdoppelt wird. Der Transceiver erkennt automatisch das Switch-Protokoll (InfiniBand oder Ethernet) und arbeitet nahtlos in beiden Umgebungen. Mit integrierter digitaler Diagnose (DDM), einem energiesparenden Schlafmodus (1,5W) und CMIS 4.0-Konformität bietet der MMS4X00-NS eine zuverlässige, energieeffiziente 800G-Glasfaserverbindung für moderne Rechenzentren.
800Gb/s aggregiert (2x400G) pro OSFP-Cage; reduziert Switch-Ports und Verkabelung.
Native InfiniBand NDR und 400GbE Ethernet – automatische Protokollerkennung.
1310nm EML-Laser, 8 Fasern pro Port, 100m Reichweite (2 Patchfelder enthalten).
Maximal 17W aktiv, 1,5W im energiesparenden Schlafmodus; 3,3V Einzelversorgung.
Switch-zu-Switch (800G), Switch-zu-zwei 400G-Adaptern oder 1:2-Splitter für vier 200G-Links.
Mit Kühlrippen für luftgekühlte Switches (Quantum-2/Spectrum-4); flache Oberseite für DGX H100 & flüssigkeitsgekühlte Systeme.
Erweiterte Diagnose, Loopback, PRBS-Generator und Feld-Firmware-Upgrade-fähig.
RoHS-konform, Hot-Pluggable, 0°C bis +70°C Gehäusetemperatur.
Der MMS4X00-NS nutzt 100G-PAM4-Modulation auf 8 parallelen Single-Mode-Leitungen pro Port, mit zwei unabhängigen Transceiver-Engines in einem einzigen OSFP-Modul. NVIDIAs patentierte vertikale MPO-12/APC-Anschlussanordnung passt zwei Full-Duplex-400G-Schnittstellen in den Standard-OSFP-Formfaktor. Das Modul unterstützt adaptive Tx-Entzerrung, programmierbare Rx-Ausgangsamplitude und umfassende digitale Diagnoseüberwachung (Temperatur, Spannung, Bias-Strom, TX/RX-Leistung). Es verfügt außerdem über Host- und Line-Side-Loopback sowie PRBS-Musterprüfung, was die Fehlersuche auf Feldebene und die Link-Optimierung ermöglicht.
- Switch-zu-Switch mit 800Gb/s: Zwei MMS4X00-NS-Transceiver (einer in jedem Quantum-2/Spectrum-4) verbunden mit zwei geraden MFP7E30-Glasfaserkabeln für eine bidirektionale 800G-Trunkverbindung.
- Switch zu zwei 400G-Adaptern/DPUs: Verbinden Sie einen Twin-Port-Transceiver mit zwei ConnectX-7 (OSFP) oder BlueField-3 (QSFP112) 400G-Karten über gerade Glasfaserkabel.
- Switch zu vier 200G-Links: Verwendung von 1:2-Splitterkabeln (MFP7E40-N0xx) zur Bereitstellung von vier 200Gb/s-Verbindungen von einem einzigen OSFP-Cage.
- DGX H100 Integration: Die flache Version (MMS4X00-NS-FLT) passt zu den Cedar-7-Mezzanine-Karten im NVIDIA DGX H100 und reduziert die Anzahl der Transceiver im Vergleich zu früheren Generationen um die Hälfte.
- Optionen für große Reichweite: Für Switch-zu-Switch-Verbindungen über 500m bestellen Sie MMS4X00-NS-NM (lila Streifen) für erweiterte Single-Mode-Reichweite.
Vollständig kompatibel mit dem NVIDIA End-to-End InfiniBand- und Ethernet-Ökosystem. Validiert für den Einsatz in:
- Quantum-2 NDR InfiniBand-Switches (luftgekühlt, Kühlrippen erforderlich)
- Spectrum-4 400GbE-Switches (32/64 OSFP-Cages)
- ConnectX-7-Adaptern (OSFP- und QSFP112-Formfaktoren)
- BlueField-3 DPUs (QSFP112)
- DGX H100 & flüssigkeitsgekühlten Plattformen (flache Version)
| Parameter | Spezifikation |
|---|---|
| Datenrate | 800Gb/s aggregiert (2x 400Gb/s), 8x 100G-PAM4 pro Port |
| Formfaktor | OSFP (Octal Small Form Factor Pluggable) MSA-konform |
| Optischer Anschluss | 2x MPO-12/APC (abgeschrägter physischer Kontakt, je 8 aktive Fasern) |
| Fasertyp | Single-Mode (SMF), 1310nm EML-Laser |
| Maximale Reichweite | 100 Meter (mit zwei Patchfeldern); 500m-Version verfügbar (-NM) |
| Leistungsaufnahme | 17W maximal (aktiv), 1,5W im energiesparenden Schlafmodus |
| Versorgungsspannung | 3,3V ±5% |
| Gehäusetemperaturbereich | 0°C bis +70°C (Betrieb) |
| Lagertemperatur | -40°C bis +85°C |
| Relative Luftfeuchtigkeit (nicht kondensierend) | 5% bis 95% |
| Protokollunterstützung | NDR InfiniBand / 400Gb Ethernet (automatische Erkennung) |
| Management-Schnittstelle | CMIS 4.0 (I²C), DDM, Interrupt, Low-Power-Steuerung |
| Laser-Sicherheit | Laserprodukt der Klasse 1, FDA/CDRH, IEC 62368, RoHS |
| Hot Pluggable | Ja, OSFP Hot-Plug-Spezifikation |
Hinweis: Parameter, die im Referenzdokument nicht öffentlich spezifiziert sind, sind als "Nicht öffentlich spezifiziert" gekennzeichnet – bitte vor der Bestellung für kundenspezifische Konfigurationen bestätigen.
| Bestellnummer (OPN) | Beschreibung | Anwendung |
|---|---|---|
| MMS4X00-NS | Twin-Port OSFP, 2x400G DR8, mit Kühlrippen, 100m Reichweite | Luftgekühlte Quantum-2 / Spectrum-4 Switches |
| MMS4X00-NS-FLT | Twin-Port OSFP, flache Oberseite, 100m | DGX H100, Cedar-7, flüssigkeitsgekühlte Systeme |
| MMS4X00-NS-NM | 500m Reichweite, Single-Mode (lila Streifen) | Längere Switch-zu-Switch-Verbindungen |
- Verdoppelte Portdichte: Zwei 400G-Ports pro physischem OSFP-Cage, reduziert Switch-Anzahl und Verkabelungskomplexität.
- Geringere Systemleistung pro Gigabit: Gemeinsame Modul-Elektronik und energiesparender Schlafmodus senken die Leerlaufenergie drastisch.
- Zukunftssichere 800G-Kapazität: Nahtlose Migration von 400G auf 800G-Infrastruktur ohne Austausch der Switch-Hardware.
- Einheitlicher Lagerbestand: Eine Transceiver-SKU für InfiniBand und Ethernet – vereinfacht Ersatzteile und Bereitstellung.
- Native NVIDIA-Ökosystem-Validierung: Strenge Produktionsprüfungen gewährleisten Out-of-the-Box-Zuverlässigkeit und Leistung.
Die Hong Kong Starsurge Group bietet umfassenden technischen Pre-Sales- und Post-Sales-Support, einschließlich Kompatibilitätsprüfung, Firmware-Beratung und globaler Logistik. Unser Team bietet Empfehlungen für kundenspezifische Kabelkonfektionen und RMA-Services. Für Volumenbestellungen stehen dediziertes Account-Management und eine 24-Stunden-Reaktionszeit zur Verfügung.
A: Ja. Der Transceiver enthält beide Protokoll-Firmware und aktiviert automatisch den richtigen Modus, wenn er in einen Quantum-2 (IB) oder Spectrum-4 (Ethernet) Switch eingesetzt wird.
A: Zwei separate MPO-12/APC-zu-MPO-12/APC-Crossover-Kabel (Typ B). Für Splitteranwendungen verwenden Sie 1:2-Breakout-Kabel (MFP7E40-Serie).
A: Die Version mit Kühlrippen (MMS4X00-NS) bietet zusätzliche Oberfläche für die Luftkühlung in Switches. Die flache Version (MMS4X00-NS-FLT) passt in DGX H100 und flüssigkeitsgekühlte Racks mit integrierten Kühlkörpern.
A: Ja, über gerade MPO-12/APC-Kabel zu einem 400G QSFP112-Transceiver (z. B. MMS1X00-NS400). Die optische Leitungszuordnung ist identisch.
A: Standardmäßige 1-Jahres-Herstellergarantie, verlängerbar. Kontaktieren Sie Starsurge für erweiterte Supportpläne.
- Installieren Sie immer Staubkappen, wenn kein Glasfaserkabel angeschlossen ist; bis zu 80% der Link-Probleme entstehen durch kontaminierte Steckverbinder.
- Reinigen Sie sowohl die Transceiver-Buchse als auch den Glasfaserstecker vor dem Zusammenstecken. Verwenden Sie zugelassene Trockenreinigungsmethoden – niemals Flüssigkeiten anwenden.
- Beachten Sie die ESD-Handhabungsvorschriften. Das Modul ist empfindlich gegenüber elektrostatischer Entladung.
- Überschreiten Sie nicht die absoluten Maximalwerte (Gehäusetemperatur >70°C oder Spannung >3,6V).
- Verwenden Sie nur von NVIDIA empfohlene Crossover-Typ-B-Kabel, um Polarität und Signalintegrität zu gewährleisten.
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Das 2008 gegründete Unternehmen bedient Kunden weltweit mit Produkten wie Netzwerk-Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und verwandter Netzwerkausrüstung. Unterstützt von einem erfahrenen Vertriebs- und Technikteam unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Das Unternehmen bietet auch IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung. Mit einem kundenorientierten Ansatz konzentriert sich Starsurge auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden beim Aufbau effizienter, skalierbarer und zuverlässiger Netzwerkinfrastrukturen helfen.
2 unabhängige 400G-Ports
(500m-Variante verfügbar)
+1,5W Schlafmodus
Industrielle Temperaturoptionen auf Anfrage
| NVIDIA Plattform | Formfaktor | Unterstützt | Erforderliche Transceiver-Variante |
|---|---|---|---|
| Quantum-2 NDR Switch | OSFP (luftgekühlt) | Ja | MMS4X00-NS (mit Kühlrippen) |
| Spectrum-4 Ethernet Switch | OSFP (luftgekühlt) | Ja | MMS4X00-NS (mit Kühlrippen) |
| DGX H100 (Cedar-7) | OSFP interner Cage | Ja | MMS4X00-NS-FLT (flache Oberseite) |
| ConnectX-7 Adapter | OSFP / QSFP112 | Ja | Über gerade oder Splitter-Kabel |
| BlueField-3 DPU | QSFP112 | Ja | Über geraden 400G QSFP112-Transceiver (MMS1X00-NS400) |
- Bestätigen Sie das Switch-Modell (Quantum-2 / Spectrum-4) und den Kühltyp (Luft/Flüssigkeit), um die Version mit Kühlrippen oder die flache Version auszuwählen.
- Berechnen Sie die Kabellänge: bis zu 100m für Standard, wählen Sie -NM für bis zu 500m.
- Bestimmen Sie den erforderlichen Breakout: gerade Kabel (2x400G) oder 1:2-Splitter (4x200G).
- Stellen Sie sicher, dass MPO-12/APC-Anschlüsse (abgeschrägte Politur, grüne Hülse) verwendet werden – nicht kompatibel mit UPC.
- Verifizieren Sie, dass beide Glasfaserkabel in einem Twin-Port-Link vom gleichen Typ sind (entweder gerade oder Splitter).
- Prüfen Sie, ob die ConnectX-7/BlueField-3-Firmware NDR200 oder NDR400 Geschwindigkeiten unterstützt.
- NVIDIA MMS4X00-NS-FLT – flacher Twin-Port 800G für DGX H100
- NVIDIA MMS1X00-NS400 – Single-Port 400G OSFP-Transceiver (DR4)
- MFP7E30-Nxxx – Gerades MPO-12/APC-Crossover-Glasfaserkabel (1m bis 100m)
- MFP7E40-N0xx – 1:2-Splitter MPO-12/APC zu dual MPO-12/APC, bis zu 50m
- Quantum-2 Switch-Plattform – 64 Ports 400G NDR InfiniBand
- NVIDIA Cable Management Guidelines and FAQ (Application Note)
- OSFP MSA Specification Rev. 1.12 (www.osfpmsa.org)
- CMIS 4.0 / 5.0 Management Interface Standard
- NVIDIA InfiniBand NDR Deployment Best Practice.
