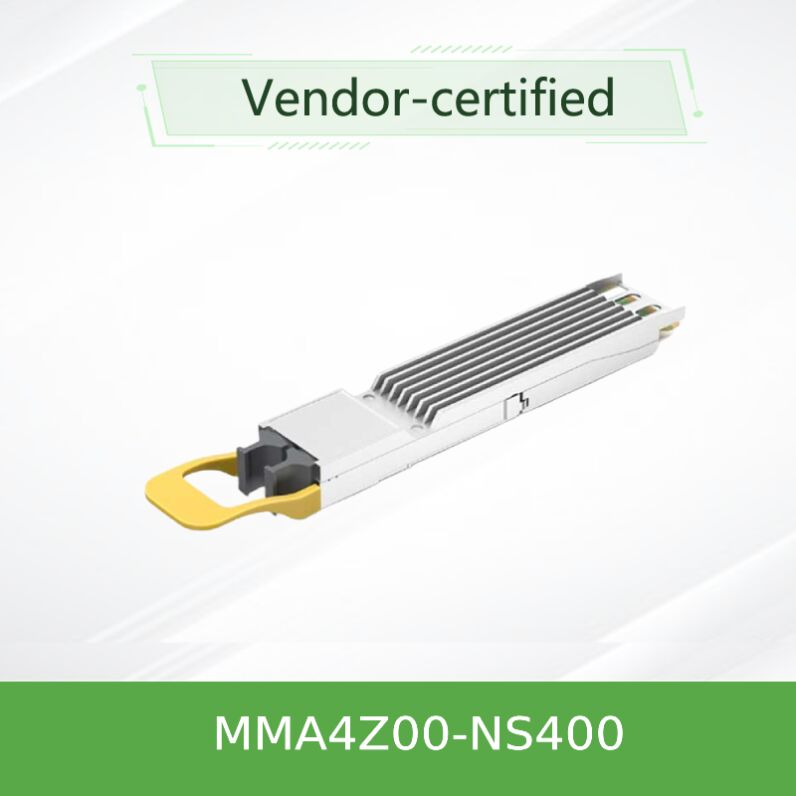

NVIDIA MMA4Z00-NS400 400 Gbit/s OSFP SR4 Multimode-Transceiver
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MMA4Z00-NS400 |
| Dokumentieren: | MMA4Z00-NS400.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Zustand: | Neu und Original | Verfügbarkeit: | Aktie |
|---|---|---|---|
| Technologie: | Infiniband und Ethernet | Maximale Geschwindigkeit: | 800 GB/s |
| Länge: | 50m | Temperaturbereich: | 0°C bis +70°C |
| Name: | Emllanox Optical Transceiver MMA4Z00-NS400 400 GB/s Singleport OSFP 400 GB/s Multimode SR4 50m Trans | Schlüsselwörter: | Mellanox Optical Transceiver |
| Hervorheben: | NVIDIA 400Gb/s OSFP Transceiver,OSFP SR4 Multimode Transceiver,Nvidia optischer Transceiver mit Garantie |
||
Produkt-Beschreibung
NVIDIA MMA4Z00-NS400 400Gb/s OSFP SR4 Multimode Transceiver
Single-Port 400G NDR InfiniBand/Ethernet optisches Modul für ConnectX-7, MPO-12/APC, 50m Reichweite auf OM4-Faser
NVIDIA MMA4Z00-NS400
Der NVIDIA MMA4Z00-NS400 ist ein 400Gb/s Single-Port OSFP SR4 Multimode-Transceiver, der für NVIDIA ConnectX-7 Adapter und Quantum-2 / Spectrum-4 Switches entwickelt wurde. Er unterstützt sowohl InfiniBand- als auch Ethernet-Protokolle mit automatischer Protokollerkennung. Unter Verwendung von 4 Kanälen mit 100G PAM4-Modulation liefert er eine Reichweite von bis zu 50 Metern über OM4 Multimode-Faser über einen einzigen MPO-12/APC-Anschluss. Das Flat-Top-Design integriert sich mit dem aufliegenden Kühlkörper auf ConnectX-7-Käfigen für optimale thermische Leistung.
Produktübersicht
Der MMA4Z00-NS400 ist eine Schlüsselkomponente in NVIDIAs End-to-End 400G InfiniBand- und Ethernet-Ökosystemen. Er wurde speziell für die Verwendung mit ConnectX-7 OSFP-basierten Host-Channel-Adaptern (HCAs) entwickelt und verbindet sich mit Twin-Port OSFP-Transceivern in NVIDIA Quantum-2 oder Spectrum-4 Switches. Das Modul verfügt über 4 unabhängige Sende- und Empfangskanäle, die 850nm VCSEL-Technologie nutzen. Gekoppelt mit einem 1:2 Splitter-Glasfaserkabel (Serie MFP7E20) werden nur zwei Kanäle aktiviert, wodurch die Geschwindigkeit automatisch auf 200Gb/s (NDR200) reduziert und der Stromverbrauch auf 5,5W gesenkt wird. Der Transceiver ist CMIS 4.0-konform und unterstützt fortschrittliche digitale Diagnoseüberwachung (DDM).
Hauptmerkmale
- Dual-Protokoll-Unterstützung:Funktioniert nahtlos in InfiniBand (NDR) und Ethernet (400GbE) Umgebungen mit automatischer Protokollerkennung.
- Hochgeschwindigkeitsoptik:4 Kanäle mit 100G PAM4-Modulation mit 850nm VCSEL-Arrays.
- Erweiterte Reichweite:50 Meter über OM4 Multimode-Faser, 30 Meter über OM3.
- Intelligente Leistungsanpassung:Reduziert automatisch die Leistung von 8,5W auf 5,5W im 200G-Modus (2-Kanal-Modus).
- Flat-Top OSFP-Design:Optimiert für Wärmemanagement mit dem aufliegenden Kühlkörper auf ConnectX-7 Adapterkäfigen.
- Abgeschrägt polierter Anschluss:MPO-12/APC (grünes Gehäuse) minimiert Rückreflexionen; nicht kompatibel mit UPC (Aqua)-Anschlüssen.
- Umfassende Diagnose:Unterstützt Tx/Rx-Leistungsüberwachung, Bias-Strom, Spannung und Temperatur über DDM.
- Regulatorische Konformität:Klasse 1 Laser-Sicherheit, RoHS-konform, OSFP MSA und CMIS 4.0-konform.
Optische und elektrische Technologie
Der MMA4Z00-NS400 nutzt die 100G pro Lane PAM4-Modulationstechnologie. Die elektrische Host-Schnittstelle besteht aus 8 differentiellen Paaren (4 Tx, 4 Rx), die mit 53,125 Gbaud arbeiten. Die optische Engine verwendet 850nm VCSELs mit integrierten Treiber- und TIA-Arrays. Das Modul enthält adaptive Tx-Eingangsentzerrung, programmierbare Rx-Ausgangsamplitude und Pre-/Post-Cursor-Abstimmung zur Optimierung der Signalintegrität. Ein integrierter PRBS-Generator und -Checker ermöglicht die Link-Validierung im System ohne externe Testgeräte.
Typische Bereitstellungen und Anwendungsfälle
- Switch-zu-HCA 400G-Links:Verbindung eines Quantum-2 oder Spectrum-4 Switches (mit Twin-Port-Transceivern) zu einem ConnectX-7 OSFP-Adapter über gerade MFP7E10-Glasfaserkabel.

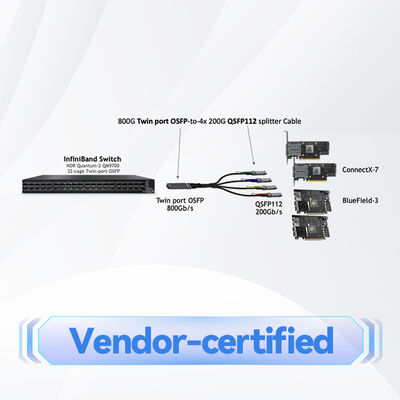

- 200G Fan-Out-Konfiguration:Verwendung von MFP7E20 1:2 Splitterkabeln zur Verbindung eines Twin-Port-Switch-Transceivers mit vier ConnectX-7 Adaptern, die jeweils mit 200Gb/s arbeiten.
- Switch-zu-Switch-Uplinks:Direkte Anbindung an Twin-Port-Transceiver in Switches für 400G oder 800G Aggregation.
- Hochdichte KI-Cluster:Ermöglicht latenzarme, bandbreitenstarke Konnektivität in GPU-beschleunigten Umgebungen mit BlueField-3 DPUs (über QSFP112-Adapter).
Hinweis: Dieses OSFP-Modul ist nicht mit BlueField-3 DPUs kompatibel, die den QSFP112-Formfaktor benötigen.
Kompatibilität
- Adapter:NVIDIA ConnectX-7 OSFP-basierte Host-Channel-Adapter.
- Switches:NVIDIA Quantum-2 InfiniBand-Switches (mit Twin-Port OSFP), NVIDIA Spectrum-4 Ethernet-Switches.
- Glasfaserkabel:NVIDIA MFP7E10-Serie (gerade, 4-Kanal MPO/APC zu MPO/APC) und MFP7E20-Serie (1:2 Splitter, 4-Kanal zu Dual 2-Kanal MPO/APC).
- Protokolle:InfiniBand NDR (400Gb/s) und NDR200 (200Gb/s); Ethernet 400GbE und 200GbE.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Formfaktor | OSFP (Flat-Top) |
| Datenrate | 400Gb/s (4x 100G PAM4) / 200Gb/s (2x 100G PAM4 im Splitter-Modus) |
| Anschlusstyp | MPO-12/APC (abgeschrägt poliert, grünes Gehäuse) |
| Fasertyp | Multimode (OM3/OM4) |
| Maximale Reichweite | 50m auf OM4, 30m auf OM3 |
| Wellenlänge | 850nm (typisch) |
| Stromverbrauch (max.) | 8,5W bei 400G; 5,5W bei 200G; 2W im Low-Power-Modus |
| Versorgungsspannung | 3,135V - 3,465V |
| Betriebstemperatur des Gehäuses | 0°C bis +70°C |
| Lagertemperatur | -40°C bis +85°C |
| Management-Schnittstelle | CMIS 4.0-konform, 2-Draht seriell (I²C) bis zu 400kHz |
| Laser-Sicherheit | Klasse 1M, CDRH 21 CFR 1040, IEC 62368 |
Hinweis: Spezifikationen basieren auf NVIDIA-Dokumentation. Bitte vor der Bestellung bestätigen.
Auswahlhilfe: Verwandte Transceiver
| OPN | Typ | Formfaktor | Anwendung |
|---|---|---|---|
| MMA4Z00-NS400 | Single-Port SR4 | OSFP | ConnectX-7 HCA-Seite |
| MMA4Z00-NS | Twin-Port 2x400G | OSFP | Switch-Seite (Quantum-2 / Spectrum-4) |
| MFP7E10-N0XX | Gerades Glasfaserkabel | MPO/APC-12 | 400G-Links (4+4 Fasern) |
| MFP7E20-N0XX | 1:2 Splitterkabel | MPO/APC-12 | 200G Fan-Out (2+2 Fasern) |
Produktvorteile
- End-to-End NVIDIA Integrität:Strenge Produktionstests gewährleisten optimale Leistung und Haltbarkeit in NVIDIA-basierten Infrastrukturen.
- Automatische Geschwindigkeits- und Leistungsanpassung:Schaltet dynamisch zwischen 400G- und 200G-Modi um, basierend auf dem angeschlossenen Kabel, und optimiert die Energieeffizienz.
- Zukunftssicheres Design:CMIS 4.0-Konformität und Unterstützung für erweiterte Diagnosen ermöglichen eine nahtlose Integration in Rechenzentren der nächsten Generation.
- Vereinfachte Lagerhaltung:Eine Transceiver-Teilenummer funktioniert sowohl für InfiniBand- als auch für Ethernet-Bereitstellungen.
Service & Support
Hong Kong Starsurge Group bietet umfassenden Support für Ihre Netzwerkinfrastruktur:
- Technische Pre-Sales-Beratung zur Sicherstellung der richtigen Transceiver- und Kabelsauswahl.
- Globaler Versand mit sicherer Verpackung und schnellen Lieferoptionen.
- After-Sales-Support für Installation und Fehlerbehebung.
- Garantie- und Rückgabeservices unterliegen den Allgemeinen Geschäftsbedingungen.
Häufig gestellte Fragen
F: Kann der MMA4Z00-NS400 in einer BlueField-3 DPU verwendet werden?
A: Nein. BlueField-3 Adapter akzeptieren nur Module im QSFP112-Formfaktor. Dieses OSFP-Modul ist für ConnectX-7 OSFP-Adapter und Switches konzipiert.
F: Was ist der Unterschied zwischen grünen und aqua MPO-Anschlüssen?
A: Grün steht für einen abgeschrägt polierten Anschluss (APC), der in diesem Transceiver verwendet wird. Aqua steht für Ultra-Polished Connector (UPC). Sie sind aufgrund unterschiedlicher Polierwinkel nicht kompatibel.
F: Wie schaltet der Transceiver automatisch in den 200G-Modus?
A: Wenn ein MFP7E20 Splitterkabel eingesteckt ist, sind nur zwei der vier Glasfaserkanäle physisch vorhanden. Der Transceiver erkennt dies und aktiviert nur zwei Lanes, wodurch Geschwindigkeit und Leistung reduziert werden.
F: Was ist der typische Stromverbrauch bei 400G?
A: Der typische Stromverbrauch beträgt 8,0W, mit einem Maximum von 8,5W. Im 200G-Modus sinkt der typische Stromverbrauch auf 5,5W.
Vorsichtsmaßnahmen bei Handhabung und Installation
- Verwenden Sie immer Staubkappen auf optischen Anschlüssen, wenn diese nicht verbunden sind. Bewahren Sie die Kappen für die zukünftige Verwendung auf.
- Reinigen Sie sowohl die Transceiver-Buchse als auch den Glasfaserstecker vor dem Einstecken. Verschmutzung ist eine Hauptursache für Link-Ausfälle.
- Vermeiden Sie statische Entladung. Befolgen Sie ESD-sichere Handhabungsverfahren.
- Mischen Sie keine UPC- und APC-Anschlüsse; überprüfen Sie den Anschlusstyp (grünes Gehäuse = APC).
- Stellen Sie sicher, dass das Host-Gerät (Adapter/Switch) den OSFP-Formfaktor und die erforderliche Firmware-Version unterstützt.
Über Hong Kong Starsurge Group Co., Limited
Gegründet im Jahr 2008, ist Hong Kong Starsurge Group ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Wir bedienen Kunden weltweit mit Produkten wie Netzwerk-Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und verwandten Netzwerkgeräten. Unser erfahrenes Vertriebs- und technisches Team unterstützt Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Mit einem kundenorientierten Ansatz konzentriert sich Starsurge auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden beim Aufbau effizienter, skalierbarer und zuverlässiger Netzwerkinfrastrukturen helfen. Wir bieten IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung.
Wichtige Fakten im Überblick
Kompatibilitätsmatrix
| Komponente | Kompatibel? | Hinweise |
|---|---|---|
| ConnectX-7 OSFP Adapter | ✅ Ja | Nativer OSFP-Käfig |
| Quantum-2 Switch (Twin-Port OSFP) | ✅ Ja | Benötigt Twin-Port auf Switch-Seite |
| Spectrum-4 Switch | ✅ Ja | Mit entsprechenden OSFP-Ports |
| BlueField-3 DPU | ❌ Nein | Benötigt QSFP112 Module |
| MFP7E10 Gerades Kabel | ✅ Ja | Für 400G-Modus |
| MFP7E20 Splitterkabel | ✅ Ja | Für 200G Fan-Out-Modus |
Käufer-Checkliste
- Bestätigen Sie, dass Ihr Adapter/Switch den OSFP-Formfaktor und 400G NDR/Ethernet unterstützt.
- Wählen Sie geeignete Glasfaserkabel: gerade (MFP7E10) für 400G, Splitter (MFP7E20) für 200G Fan-Out.
- Stellen Sie sicher, dass der Fasertyp Multimode OM3 oder OM4 mit MPO-12/APC-Anschlüssen ist.
- Überprüfen Sie den Temperaturbereich des Gehäuses und den Luftstrom in Ihrem Chassis.
- Prüfen Sie auf Firmware-Anforderungen auf dem Host-Gerät.
