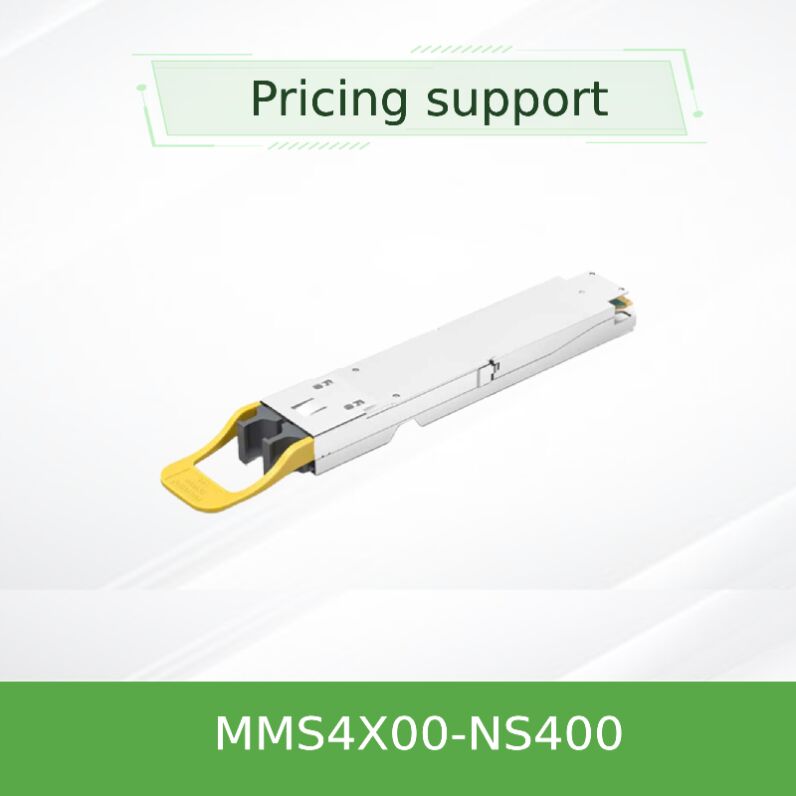

NVIDIA MMS4X00-NS400 400G OSFP Transceiver DR4 Einzelmodus für ConnectX-7-Adapter
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MMS4X00-NS400 |
| Dokumentieren: | MMS4X00-NS400.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MMS4X00-NS400 (980-9I31N-00NM00) | Form: | Quader |
|---|---|---|---|
| Leistung: | Single 3,3 V Power | Produktstatus: | Aktie |
| Herkunft: | Indien / Israel / China | Betriebstemperatur: | 0 ℃ - 70 ℃ |
| Technik: | CMIS | Technologie: | IB und ETH -Unterstützung |
| Hervorheben: | NVIDIA 400G OSFP Transceiver,OSFP-Transceiver für ConnectX-7,Mellanox einmodischer optischer Empfänger |
||
Produkt-Beschreibung
NVIDIA MMS4X00-NS400 400G OSFP-Transceiver
Hochleistungs-Transceiver mit einem einzigen Port von 400 Gb/s, der für ConnectX‐7 OSFP-Adapter entwickelt wurde und mit DR4-Einmodenoptiken mit einer Reichweite von 100 m ausgestattet ist.
Produktübersicht
Der MMS4X00-NS400 ist ein OSFP-Transceiver mit einem einzigen Port, der sowohl InfiniBand-NDR- als auch 400GbE-Protokolle mit Autodetektion unterstützt.mit einem einzigen MPO-12/APC-optischen Steckverbinder mit vier Sende- und vier Empfangsfasern, angetrieben durch 1310 nm EML-Laser.
Wesentliche Merkmale
- Datenrate von 400 Gbps:4x 100G-PAM4-Modulation, DR4-Einmodus
- Doppelprotokollunterstützung:InfiniBand-NDR und 400 Gb Ethernet-Autoerkennung
- 100 Meter Reichweite:Einmodische Faser mit zwei Patch-Panels
- Betrieb mit geringer Leistung:9W max (400G) / 5,5W max (200G) / 1,5W Schlaf
- Automatische Geschwindigkeitsminderung:Selbstkonfigurierbar bis 200 Gb/s mit 1:2-Splitterkabeln
- Flachflächige OSFP-Konstruktion:Kompatibilität mit Heizkessel für ConnectX-7
- CMIS 4.0-konform:DDM, Loopback, PRBS-Generator, Fähigkeit zur Feldverbesserung
- Klasse 1 Lasersicherheit:RoHS-konform, mit Warmstecker, Betriebsbereich von 0°C bis +70°C
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Datenrate | 400Gb/s (4x 100G-PAM4) oder 200Gb/s (2x 100G-PAM4) automatisch verhandelt |
| Formfaktor | OSFP (Flachfläche) |
| Optische Verbindung | 1x MPO-12/APC (4 Tx + 4 Rx Fasern) |
| Art der Faser | Einzelmodus (SMF), EML 1310 nm |
| Maximale Reichweite | 100 m (geradliniges Kabel), 50 m (Splittkabel) |
| Stromverbrauch (400 G) | Maximal 9 W |
| Stromverbrauch (200G) | 5.5W maximal |
| Schlafmodus mit geringer Leistung | 1.5W |
| Betriebsfalltemperatur | 0°C bis +70°C |
| Protokollunterstützung | NDR InfiniBand / 400 Gb Ethernet (Autoerkennung) |
| Verwaltung | CMIS 4.0, I2C, DDM, Loopback, PRBS |
Vereinbarkeit
Validiert für die Verwendung mit:
- NVIDIA ConnectX-7 OSFP-Adapter (modus 400G und 200G)
- Quantum-2-NDR-InfiniBand-Switches (über MMS4X00-NS-Transceiver mit zwei Ports)
- Spectrum-4 400GbE-Switches (über MMS4X00-NS-Transceiver mit zwei Ports)
- Kabel mit reiner Kreuzfaser (MFP7E30-Nxxx, bis zu 100 m)
- 12 Splitter-Crossover-Faserkabel (MFP7E40-N0xx, bis zu 50 m)
Anmerkung:Dieser Transceiver ist nicht für den Einsatz in BlueField-3 DPUs (die einen QSFP112-Formfaktor benötigen) vorgesehen.

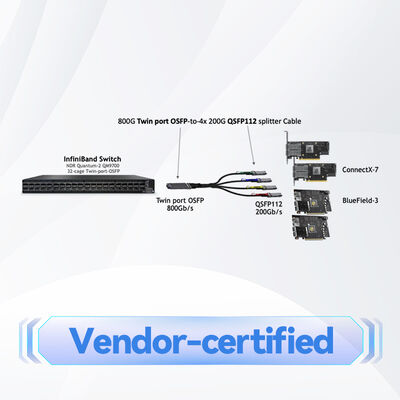

Einsatzszenarien
- Schalter auf Adapter bei 400G:Anschließen Sie einen 800G-Transceiver in einem Quantum-2- oder Spectrum-4-Switch mit zwei MMS4X00-NS400-Transceivern mit geraden MFP7E30-Kabeln
- Schalter-zu-Vier 200G-Adapter:Mit 1:2-Splitterkabeln (MFP7E40-Serie) versorgt der Single-Twin-Port-Transceiver vier ConnectX-7-Adapter mit jeweils 200 Gb/s
- Direkte Schaltverbindung:Vollständige 400G-Fabrikverbindungen bei Verbindung mit einem anderen 400G-OSFP-Transceiver im Schalter
Häufig gestellte Fragen
F: Kann ich MMS4X00-NS400 in einer BlueField-3 DPU verwenden?
A: Nein. BlueField-3 DPUs benötigen QSFP112 Transceiver. Stattdessen verwenden Sie MMS1X00-NS400.
F: Was passiert, wenn ich ein 1:2 Splitterkabel anschließe?
A: Der Transceiver erkennt automatisch nur 2 aktive Spuren, arbeitet mit 200 Gb/s und reduziert den Stromverbrauch von 9 W auf ~ 5,5 W.
F: Ist dieser Transceiver mit 100m Glasfaserverbindungen kompatibel?
A: Ja, mit geraden MFP7E30-Kabeln bis zu 100 m. Bei Splitter-Kabeln beträgt die maximale Reichweite 50 m.
Bestellinformationen
| Nummer des Bestellteils | Beschreibung | Anwendung |
|---|---|---|
| MMS4X00-NS400 | 400 Gbit/s Single-Port OSFP, DR4, Flat-Top, 100 m | ConnectX-7 OSFP-Adapter mit Quantum-2-/Spectrum-4-Switch verbunden |
Für Glasfaserkabel bestellen Sie MFP7E30-Nxxx (gerade, 1m100m) oder MFP7E40-N0xx (1:2 Splitter, 3m50m).
Service und Unterstützung
Hong Kong Starsurge Group bietet technische Beratung vor dem Verkauf, Kompatibilitätsprüfung und RMA-Unterstützung für NVIDIA-Transceiver.und spezielle Kontenverwaltung für Unternehmenskunden.
