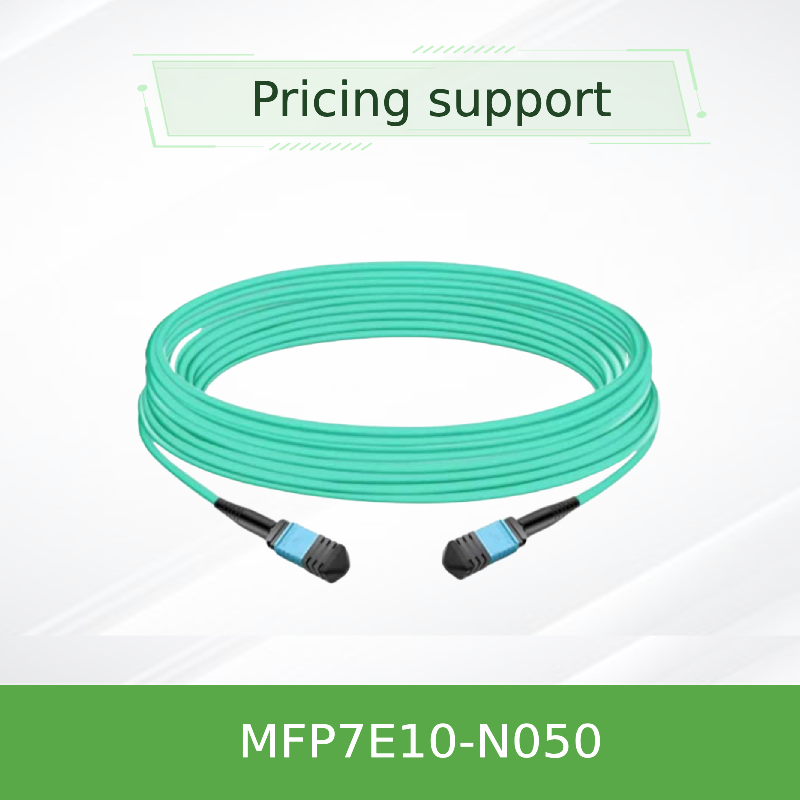

50m NVIDIA MFP7E10-N050 MPO-12/APC-Optikkabel für ConnectX-7 / BlueField-3 und OSFP/QSFP112-Transceiver
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E10-N050 (980-9I57Y-00N050) |
| Dokumentieren: | MFP7E10-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell: | MFP7E10-N050 | Länge: | 50 M |
|---|---|---|---|
| Fasertyp: | Multimode OM4 | Anschlüsse: | MPO-12/APC (weiblich) |
| Einfügedämpfung: | ≤ 0,37 dB | Rückflussverlust: | ≥ 35 dB |
| Hervorheben: | 50m NVIDIA MPO-12 optisches Kabel,NVIDIA ConnectX-7 optisches Kabel,OSFP-QSFP112-Transceiverkabel |
||
Produkt-Beschreibung
NVIDIA MFP7E10-N050 MPO-12/APC-Lichtwellenleiterkabel
50 Meter MPO-12/APC zu MPO-12/APC Multimode-Glasfaserkabel, Typ-B Crossover, OM4 (50/125 µm). Entwickelt für 400G/800G InfiniBand und Ethernet-Verbindungen zwischen Twin-Port OSFP, Single-Port OSFP und QSFP112 Transceivern.
Produktübersicht
Die passive Lichtwellenleiterkabel-Serie NVIDIA MFP7E10-Nxxx ist für hochdichte Rechenzentrum-Interconnects konzipiert. Das MFP7E10-N050 (50m) verwendet 8 aktive Fasern innerhalb eines 12-Faser-MPO-12/APC-Steckverbinders, wobei 4 Fasern als Zugentlastung dienen. Der 8-Grad-Winkelschliff (APC) minimiert Rückreflexionen und gewährleistet so die Signalintegrität für Hochgeschwindigkeitsprotokolle.
Dieses Kabel ist eine Typ-B Crossover-Baugruppe, die den Sende-Kanal 1 an einem Ende mit dem Empfangs-Kanal 12 am gegenüberliegenden Ende verbindet – entscheidend für die direkte Transceiver-Paarung ohne zusätzliche Polaritätsverwaltung. Es unterstützt sowohl InfiniBand (NDR) als auch Ethernet (400GbE/800GbE) Umgebungen.
Hauptmerkmale
Optisch & Physikalisch
- 50/125 µm OM4 Multimode-Faser (Länge >30 m)
- MPO-12/APC Buchsen, grüne Hülse
- 8 aktive Fasern / 4 inaktive (Zugentlastung)
- Typ-B Crossover-Polarität
- Aqua LSZH / OFNR Mantel, 3,0 ±0,2 mm Durchmesser
Leistung & Konformität
- Einfügedämpfung ≤ 0,35 + 0,0004 × L (dB) ; für 50m: ≤ 0,370 dB
- Rückflussdämpfung ≥ 35 dB
- Minimaler Biegeradius: 30 mm (überall am Kabel)
- Betriebstemperatur: 0 °C bis 70 °C
- Telcordia GR-1435, IEC 61754-7, ANSI/TIA-604-5
Technologie
Die APC (Angled Physical Contact)-Endfläche mit einem 8-Grad-Schliff ist entscheidend für Hochgeschwindigkeits-Lichtwellenleiterverbindungen: Sie lenkt interne Rückreflexionen vom Transceiver-Laser weg, wodurch Signalverzerrungen und Bitfehler reduziert werden. Das Kabel ist passiv und enthält keine aktive Elektronik, was eine geringe Latenz und hohe Zuverlässigkeit gewährleistet.
NVIDIA spezifiziert die MFP7E10-Nxxx für Verbindungen, die bis zu zwei Lichtwellenleiter-Patchpanels (insgesamt 4 Steckverbinderverbindungen) umfassen, während die maximale Reichweite von 50 Metern eingehalten wird – das MFP7E10-N050 ist die maximale Länge, die unter diesen Bedingungen unterstützt wird.
Typische Einsatzbereiche
- Switch-zu-Switch: Verbinden von Twin-Port OSFP 800G Switches in Spine-Leaf-Architekturen über längere Distanzen.
- Switch-zu-Adapter: Verbinden von OSFP Switches mit ConnectX-7 oder BlueField-3 DPUs unter Verwendung von OSFP oder QSFP112 Transceivern.
- 400G/800G Breakout: Wird mit Twin-Port OSFP Transceivern verwendet, um zwei 4-Kanal-400G-Verbindungen zu unterstützen.
- KI- und HPC-Cluster, die latenzarme, bandbreitenstarke GPU-zu-GPU-Konnektivität über Racks hinweg erfordern.
Kompatibilität
Das MFP7E10-N050 ist kompatibel mit NVIDIA Transceivern, einschließlich:
- Twin-Port OSFP: MMA4Z00-NS (800G DR8) für InfiniBand/Ethernet Switches
- Single-Port OSFP: MMA4Z00-NS400 (400G) für ConnectX-7 Adapter
- QSFP112: MMA1Z00-NS400 (400G) für BlueField-3 DPUs
- Unterstützt auch 400GbE/NDR InfiniBand und NVLink Protokolle.
Wichtig: MPO-12/APC Steckverbinder sind nicht kompatibel mit MPO-12/UPC (blaue Hülse) Steckverbindern. Nicht mit 100G/200G Transceivern mischen, die UPC-Schliff verwenden.
Spezifikationen
| Parameter | Wert |
|---|---|
| Modell | MFP7E10-N050 |
| Länge | 50 m (Toleranz: +2 % × L / -0) |
| Fasertyp | Multimode OM4 (50/125 µm) für Längen >30 m |
| Steckverbindertyp | MPO-12/APC Buchse zu MPO-12/APC Buchse, grüne Hülse |
| Aktive Fasern | 8 (4 Tx, 4 Rx) |
| Polarität | Typ-B Crossover |
| Einfügedämpfung (max.) | ≤ 0,35 + 0,0004 × L (dB) → 0,370 dB @ 50m |
| Rückflussdämpfung (min.) | ≥ 35 dB |
| Kabeldurchmesser | 3,0 ± 0,2 mm |
| Min. Biegeradius | 30 mm (überall am Kabel) |
| Mantel | Aqua, LSZH / OFNR |
| Betriebstemperatur | 0 °C bis 70 °C |
| Lagertemperatur | –40 °C bis 85 °C |
| Luftfeuchtigkeit (nicht kondensierend) | 10 % - 85 % RH |
| Normen | GR-1435, IEC 61754-7, ANSI/TIA-604-5 |
Auswahlhilfe
| Bestellnummer | Beschreibung | Länge |
|---|---|---|
| MFP7E10-N003 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 3 m |
| MFP7E10-N005 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 5 m |
| MFP7E10-N007 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 7 m |
| MFP7E10-N010 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 10 m |
| MFP7E10-N015 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 15 m |
| MFP7E10-N020 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 20 m |
| MFP7E10-N025 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 25 m |
| MFP7E10-N030 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 30 m |
| MFP7E10-N035 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 35 m |
| MFP7E10-N040 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 40 m |
| MFP7E10-N050 | NVIDIA passive Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC | 50 m |
Vorteile
- Geringe Dämpfung & hohe Rückflussdämpfung: Gewährleistet saubere optische Signale für 400G/800G PAM4-Modulation.
- APC-Schliff: Minimiert Reflexionen, entscheidend für NDR InfiniBand und 800G Ethernet.
- Typ-B Crossover: Vereinfacht die direkte Transceiver-Kopplung; keine Polaritätswechseladapter erforderlich.
- LSZH/OFNR Mantel: Raucharm und flammhemmend, geeignet für Plenum- und Steigleitungsbereiche.
- NVIDIA-qualifiziert: Getestet und empfohlen für die ConnectX-7, BlueField-3 und Spectrum Switch-Familien.
- Maximale Reichweite: 50m Länge ist die maximale unterstützte Reichweite mit zwei Patchpanels (4 Steckverbinderverbindungen) gemäß NVIDIA-Spezifikation.
Häufig gestellte Fragen
Ist dieses Kabel mit QSFP112 Transceivern kompatibel?
Ja, wenn es mit dem entsprechenden NVIDIA QSFP112 400G Transceiver (z. B. MMA1Z00-NS400) auf der Adapterseite verwendet wird.
Kann ich dieses Kabel mit MPO-12/UPC Steckverbindern verwenden?
Nein. MPO-12/APC (grüne Hülse) ist mechanisch und optisch nicht mit MPO-12/UPC (blaue Hülse) kompatibel. Die Verwendung zusammen kann die Endflächen der Steckverbinder beschädigen.
Ist 50m die maximale Reichweite für dieses Kabel?
Ja, gemäß NVIDIA-Spezifikationen ist das MFP7E10-N050 die längste Variante dieser Serie und unterstützt eine Gesamtlänge von bis zu 50 m, wenn bis zu zwei Lichtwellenleiter-Patchpanels (4 Steckverbinderverbindungen) enthalten sind.
Ist das Kabel ESD-empfindlich?
Nein, das Kabel hat keine leitenden Teile. Standard-ESD-Vorsichtsmaßnahmen gelten jedoch beim Umgang mit Transceivern.
Handhabungshinweise
- Lassen Sie die Staubkappen bis zur Installation auf den Steckverbindern, um Kontamination zu vermeiden.
- Reinigen Sie sowohl die Kabel- als auch die Transceiver-Steckverbinder mit einem optischen Steckverbinderreiniger vor dem Zusammenstecken.
- Vermeiden Sie es, das Kabel unter den Biegeradius von 30 mm zu biegen.
- Setzen Sie es keinen Flüssigkeiten aus und betreiben Sie es nicht außerhalb des angegebenen Temperaturbereichs.
- Lagern Sie es bei Nichtgebrauch zwischen -40 °C und 85 °C.
Unternehmensvorstellung
Hong Kong Starsurge Group Co., Limited ist ein technologiegetriebener Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Gegründet im Jahr 2008, bedienen wir Kunden weltweit mit Produkten wie Netzwerk-Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und verwandten Netzwerkausrüstungen.
Unterstützt von einem erfahrenen Vertriebs- und Technikteam unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Wir bieten IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung.
Wichtige Fakten im Überblick
Steckverbinder & Polarität: MPO-12/APC Buchse, Typ-B Crossover, grüne Hülse
Faser & Länge: Multimode OM4, 50 m (164 ft), 8 aktive Fasern
Optische Leistung: IL ≤ 0,370 dB, RL ≥ 35 dB
Konformität: GR-1435, IEC 61754-7, OFNR/LSZH
Kompatibilitätsmatrix
| Transceiver / Gerät | Port-Typ | Kompatibel |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | Twin-Port OSFP | Ja |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (Single Port) | Ja |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | Ja |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | Ja |
| MPO-12/UPC Transceiver (100G/200G) | MPO-12/UPC | Nein (anderer Schliff) |
Käufer-Checkliste
- Bestätigen Sie den Transceiver-Port-Typ: OSFP, Twin-Port OSFP oder QSFP112
- Überprüfen Sie den Steckverbinder-Schliff: MPO-12/APC (grüne Hülse) vs. UPC (blaue Hülse)
- Prüfen Sie die erforderliche Kabellänge – MFP7E10-N050 ist 50 Meter lang
- Stellen Sie den Fasertyp sicher: Multimode OM4 für Längen >30m
- Planen Sie das Kabelmanagement: 30 mm Mindestbiegeradius
- Berücksichtigen Sie die Einfügedämpfung des Patchpanels: bis zu 4 Steckverbinderverbindungen zulässig
