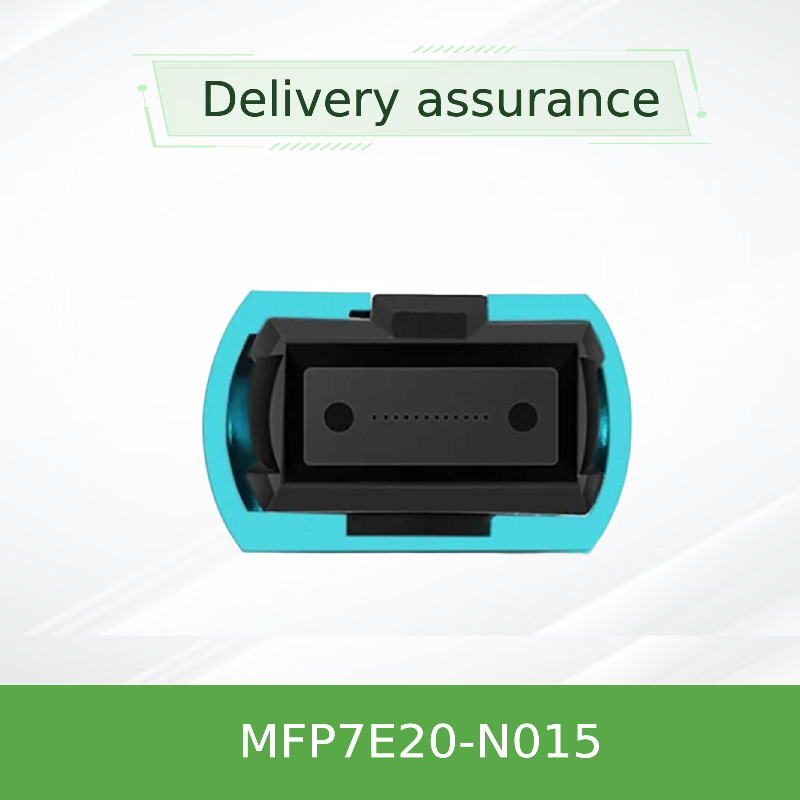

NVIDIA MFP7E20-N015 15-Meter Multimode MPO-12/APC-Kabel für OSFP- und QSFP112-Transceiver
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E20-N015 |
| Dokumentieren: | MFP7E20-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MFP7E20-N015 | Materialform: | Runddraht |
|---|---|---|---|
| Erlaubte Zugfestigkeit: | 1000n <10000n | Zertifizierung: | RoHS, CE, ISO9001, VDE, CCC |
| Mantelmaterial: | PVC | Länge: | 15m |
| Datenrate: | 400 GB/s | Herkunft: | Indien / Israel / China |
| Hervorheben: | NVIDIA 15-Meter MPO-12/APC-Kabel,Multimode-Kabel für OSFP-Transceiver,QSFP112-Transceiver MPO-12/APC-Kabel |
||
Produkt-Beschreibung
NVIDIA MFP7E20-N015 15-Meter Multimode MPO-12/APC Kabel
Hochleistungs-8-Faser-Passiv-Glasfaserkabel mit Crossover-Topologie Typ B. Entwickelt für 400GbE/NDR InfiniBand und Ethernet-Verbindungen, unterstützt Twin-Port OSFP und QSFP112 Transceiver. 15 Meter Länge, OM3/OM4 Multimode, LSZH-Mantel und APC-Steckverbinder für geringe Rückreflexion. Ideal für Top-of-Rack- und Intra-Rack-Verbindungen in Rechenzentren.
Wichtige Fakten
- Länge: 15 m (MFP7E20-N015)
- Fasertyp: Multimode OM3 (≤30m) / OM4
- Steckverbinder: MPO-12/APC Buchse, 8 aktive Fasern
- Topologie: Typ B Crossover
- Mantel: Aqua LSZH / OFNR
- Max. Reichweite: 50 m (mit 4 Steckverbindern in der Verbindung)
- Protokolle: InfiniBand, Ethernet, NVLink
Produktübersicht
Die NVIDIA MFP7E20-Nxxx Serie ist eine passive Multimode-Glasfaserkabelbaugruppe mit MPO-12/APC-Steckverbindern. Der MFP7E20-N015 ist eine 15-Meter-Variante, die eine direkte, verlustarme physikalische Verbindung zwischen Twin-Port OSFP 800G Transceivern, Single-Port OSFP 400G und QSFP112 400G Transceivern herstellt. Mit einer 8-Grad-Winkelschliff-Oberfläche minimiert die APC-Schnittstelle Rückreflexionen (≥35 dB Rückflussdämpfung), um die Signalintegrität in Hochgeschwindigkeits-PAM4-Verbindungen zu erhalten. Das Kabel ist vollständig konform mit Telcordia GR-1435 und IEC 61754-7 und wird unter strenger Qualitätskontrolle hergestellt, um Plug-and-Play-Zuverlässigkeit zu gewährleisten.
Hauptmerkmale
- 8 aktive Fasern - 4 Lanes pro Richtung für 400G/800G-Übertragung
- MPO-12/APC Buchsen - Winkelschliff eliminiert schädliche Rückreflexionen
- Typ-B Crossover-Verkabelung - Pin 1 zu Pin 12 Zuordnung ermöglicht direkte Transceiver-zu-Transceiver-Verbindung
- Flexibler runder LSZH-Mantel - Raucharm, halogenfrei, aquafarbener, 3,0 ±0,2 mm Durchmesser
- 50 m maximale Reichweite - mit zwei Patchpanels und vier Steckverbindungen
- Unterstützt InfiniBand, Ethernet und NVLink - zukunftssicher für Protokolle der nächsten Generation
- Push-Pull-Verriegelung - schnelle und sichere Installation
Technologie & Design
Der MFP7E20-N015 verwendet 50/125 μm Multimode-Fasern (OM3 für Längen ≤30 m, OM4 für >30 m). Der MPO-Steckverbinder verfügt über Ausrichtungsbohrungen, die mit den Ausrichtungsstiften des Transceivers für eine präzise optische Kopplung zusammenpassen. Die 8-Grad-APC-Endfläche reduziert die Reflektivität, während die Crossover- (Typ B) Pinbelegung sicherstellt, dass der Sende-Laser auf Lane 1 eines Endes mit dem Empfänger auf Lane 12 des gegenüberliegenden Endes übereinstimmt – wodurch ein separater Polaritätsadapter überflüssig wird. Das Kabel ist mit Steckverbindern mit geringem Verlust (IL ≤0,35 + 0,0004×L dB) konfektioniert und wird zu 100 % werkseitig auf Einfügedämpfung, Rückflussdämpfung und Faser-Kontinuität getestet.
Typische Einsatzbereiche
- Switch-zu-Switch - Verbindet Twin-Port OSFP-Switches in Spine-Leaf-Topologien
- Switch-zu-Adapter - Verbindet OSFP-Switches mit ConnectX-7 oder BlueField-3 DPUs mit QSFP112/OSFP Transceivern
- Server-zu-Switch - Hochdichte 400G/800G Top-of-Rack-Konnektivität
- Rechenzentrum Intra-Rack - Kurzstreckenverbindungen innerhalb eines Racks oder zwischen benachbarten Racks
Kompatibilität
Transceiver: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protokolle: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Steckverbindertyp: MPO-12/APC (Buchse) - Nicht kompatibel mit MPO-12/UPC
Ports: Twin-Port OSFP, Single-Port OSFP, QSFP112
Protokolle: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Steckverbindertyp: MPO-12/APC (Buchse) - Nicht kompatibel mit MPO-12/UPC
Ports: Twin-Port OSFP, Single-Port OSFP, QSFP112
Spezifikationen
| Parameter | Wert / Bereich | Hinweise |
|---|---|---|
| Produktnummer | MFP7E20-N015 | 15 m Länge |
| Faseranzahl | 8 (aktiv) | 4 inaktiv als Verstärkungsglieder |
| Fasertyp | Multimode OM3 (≤30 m) / OM4 | 50/125 μm |
| Steckverbindertyp | MPO-12/APC (Buchse) | IEC 61754-7 |
| Einfügedämpfung (IL) | ≤0,35 + 0,0004×L dB | L = Länge in Metern |
| Rückflussdämpfung (RL) | ≥35 dB | APC-Schliff |
| Kabeldurchmesser | 3,0 ±0,2 mm | Rund, flexibel |
| Minimaler Biegeradius | 30 mm | Überall am Kabel |
| Mantelmaterial | Aqua LSZH / OFNR | Raucharm, halogenfrei |
| Betriebstemperatur. | 0 °C bis 70 °C | Lagerung: -40 °C bis 85 °C |
| Topologie | Typ B (Crossover) | Pin 1 ↔ 12 Zuordnung |
Auswahlhilfe
| Bestellnummer | Länge | Beschreibung |
|---|---|---|
| MFP7E20-N003 | 3 m | NVIDIA Passiv-Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E20-N005 | 5 m | NVIDIA Passiv-Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E20-N010 | 10 m | NVIDIA Passiv-Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E20-N015 | 15 m | NVIDIA Passiv-Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E20-N020 | 20 m | NVIDIA Passiv-Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E20-N025 | 25 m | NVIDIA Passiv-Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E20-N030 | 30 m | NVIDIA Passiv-Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E20-N040 | 40 m | NVIDIA Passiv-Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E20-N050 | 50 m | NVIDIA Passiv-Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
Vorteile
- Signalintegrität - APC-Schliff und Typ-B-Crossover reduzieren Reflexionen und Polarisationsprobleme
- Kostengünstig - Passives kupferfreies Design ohne aktive Elektronik, reduziert den Stromverbrauch
- Zuverlässigkeit - GR-1435-Konformität und 100 % werkseitige Prüfung gewährleisten konsistente Leistung
- Flexibilität - LSZH-Mantel und kleiner Biegeradius vereinfachen die Verlegung in hochdichten Racks
- Skalierbarkeit - Unterstützt 400G/800G heute und zukünftige höhere Geschwindigkeits-Protokolle
Häufig gestellte Fragen
Was ist der Unterschied zwischen MPO-12/APC und MPO-12/UPC?
APC (Winkelschliff) hat einen 8-Grad-Winkel, der Rückreflexionen reduziert, was für Hochgeschwindigkeits-PAM4-Signale entscheidend ist. UPC (Ultra-Flachschliff) wird typischerweise für langsamere Verbindungen verwendet. Sie sind mechanisch nicht kompatibel.
Kann ich dieses Kabel mit 100G Transceivern verwenden?
Obwohl das Kabel 8 Fasern unterstützt, ist es für 400G/800G-Anwendungen optimiert. Für 100G (4x25G-NRZ) werden üblicherweise MPO-12/UPC-Kabel verwendet; bitte überprüfen Sie die Kompatibilität mit Ihrem Transceiver.
Was ist die maximal empfohlene Verbindungsdistanz für den N015?
50 Meter mit zwei Patchpanels und insgesamt vier Steckverbindungen. Für Direktverbindungen ohne Patchpanels beträgt die typische Reichweite bis zu 30-40 Meter, abhängig vom Link-Budget.
Unterstützt das Kabel NVLink?
Ja, die MFP7E20-Nxxx Serie ist für die Unterstützung von NVLink-, InfiniBand- und Ethernet-Protokollen gemäß den Interoperabilitätsrichtlinien von NVIDIA konzipiert.
Handhabungshinweise
- Schutzabdeckungen bis zur Installation aufbewahren, um Kontamination zu vermeiden
- Immer sowohl die Kabel- als auch die Transceiver-Steckverbinder vor dem Zusammenstecken mit optischen Reinigern reinigen
- Vermeiden Sie es, das Kabel unter den minimalen Biegeradius von 30 mm zu biegen
- Nicht an den Steckverbindern ziehen; verwenden Sie die Zuglasche oder den Kabelmantel zur Zugentlastung
- In einer trockenen, sauberen Umgebung bei einer Lagertemperatur von -40 °C bis 85 °C lagern
Käufer-Checkliste
- Steckverbindertyp des Transceivers überprüfen (MPO-12/APC Buchse)
- Verbindungslänge bestätigen - 15 m Variante (MFP7E20-N015)
- Fasertyp prüfen - OM3/OM4 Multimode
- Polarität sicherstellen - Typ-B Crossover für Direktverbindungen erforderlich
- Kabelverlegung und Biegeradius-Freiraum bewerten
- Transceiver-Kompatibilität prüfen (OSFP/QSFP112)
