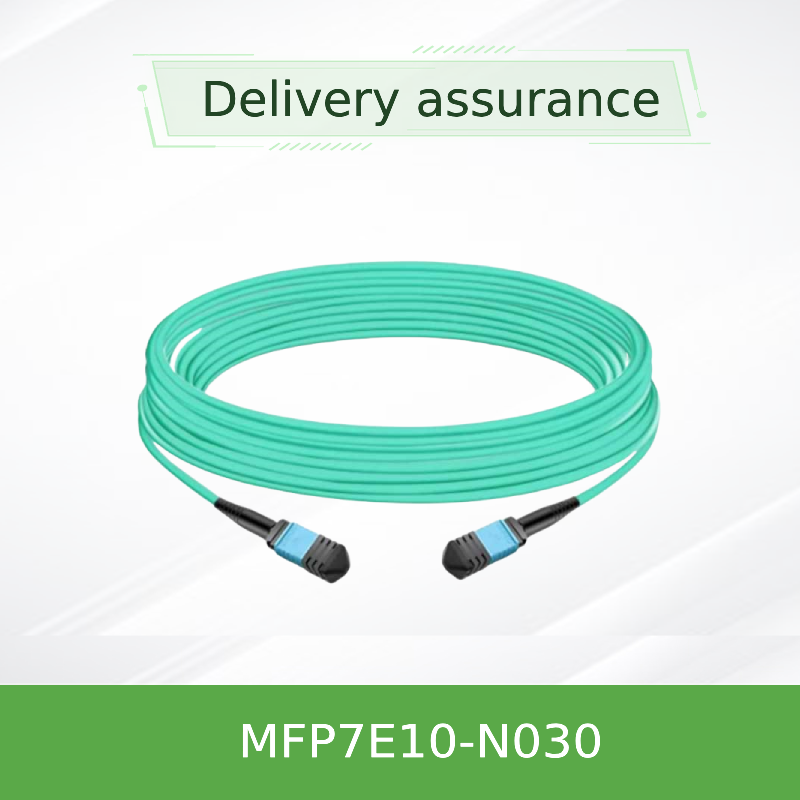

NVIDIA MFP7E10-N030 30m MPO-12/APC Multimode-Glasfaserkabel
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E10-N030 (980-9I557-00N030) |
| Dokumentieren: | MFP7E10-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell: | MFP7E10-N030 | Länge: | 30 M |
|---|---|---|---|
| Fasertyp: | Multimode OM4 | Anschlüsse: | MPO-12/APC (weiblich) |
| Einfügedämpfung: | ≤ 0,362 dB | Rückflussverlust: | ≥ 35 dB |
| Hervorheben: | NVIDIA Multimode-Glasfaserkabel 30m,MPO-12 APC Glasfaserkabel,NVIDIA MFP7E10 Glasfaserkabel |
||
Produkt-Beschreibung
NVIDIA MFP7E10-N030 30m MPO-12/APC Multimode Faserkabel
Hochleistungs 8-Faser-passiv-optisches Kabel mit Typ-B-Crossover-Topologie. Konzipiert für 400GbE/NDR InfiniBand und Ethernet-Verbindungen, unterstützt OSFP- und QSFP112-Transceiver mit zwei Ports.Länge 30 m, OM4/OM3 Multimode, LSZH Jacket und APC-Anschlüsse für eine niedrige Rückspiegelung.
Schlüsselmerkmale
Längen:30 m (MFP7E10-N030)
Typ der Faser:Multimode OM3 (≤ 30 m) / OM4 (> 30 m)
Anschluss:MPO-12/APC weiblich, 8 aktive Fasern
Topologie:Kreuzfahrzeug des Typs B
Die Jacke:Aqua LSZH / OFNR
Max Reach:50 m (mit 4 Verbindungen in Verbindung)
Protokoll:InfiniBand, Ethernet, NVLink
Produktübersicht
Die NVIDIA MFP7E10-Nxxx-Serie ist eine passive Multimode-Faserkabel-Anlage mit MPO-12/APC-Anschlüssen.Physische Verbindung mit geringem Verlust zwischen OSFP 800G-Transceivern mit zwei Ports, Single-Port OSFP 400G, und QSFP112 400G Transceiver. Mit einem 8-Grad-Winkel Polish,die APC-Schnittstelle minimiert Rückspiegelungen (≥35 dB Rückverlust) zur Wahrung der Signalintegrität in Hochgeschwindigkeits-PAM4-VerbindungenDas Kabel entspricht vollständig den Anforderungen von Telcordia GR-1435 und IEC 61754-7 und wird unter strenger Qualitätskontrolle hergestellt, um die Zuverlässigkeit des Plug-and-Play zu gewährleisten.
Wesentliche Merkmale
- 8 aktive Fasern- 4 Fahrspuren pro Richtung für 400G/800G Übertragung
- Weibliche Steckverbinder MPO-12/APC- Der Winkelpolish beseitigt schädliche Rückenspiegelungen.
- Typ-B-Kreuzleitung- Pin 1-Pin 12-Mapping ermöglicht eine direkte Verbindung von Transceiver zu Transceiver
- Flexible runde LSZH-Jacke- geringer Rauchgehalt, kein Halogen, Wasserfarbe, Durchmesser 3,0 ± 0,2 mm
- 50 m maximale Reichweite- mit zwei Patch-Panels und vier Verbindungsstellen
- Unterstützt InfiniBand, Ethernet und NVLink- Zukunftssicher für Protokolle der nächsten Generation
- Schieben-Ziehen-Bindung- schnelle und sichere Installation
Technologie und Design
Der MFP7E10-N030 verwendet 50/125 μm Multimodefasern (OM3 für Längen ≤ 30 m, OM4 für > 30 m).Der MPO-Anschluss verfügt über Ausrichtungslöcher, die sich für eine präzise optische Kopplung mit Ausrichtungspins des Empfängers verbindenDie 8-Grad-APC-Endfläche reduziert die Reflexionsfähigkeit.Während der Crossover (Typ B) Pinout sicherstellt, dass der Sendelaser auf Spur 1 eines Endes mit dem Empfänger auf Spur 12 des gegenüberliegenden Endes ausgerichtet - die Beseitigung der Notwendigkeit eines separaten PolaritätsadaptersDas Kabel wird mit Verlustverbindern (IL ≤ 0,35 + 0,0004*L dB) beendet und ist zu 100% in der Fabrik auf Einsatzverlust, Rückkehrverlust und Faserkontinuität getestet.
Typische Einsätze
- Schalter-zu-Schalter- Verbindung von OSFP-Schaltern mit zwei Ports in Spine-Leaf-Topologien
- Schalter zum Adapter- Verknüpfen von OSFP-Switches mit ConnectX-7 oder BlueField-3 DPUs mit QSFP112/OSFP-Transceivern
- Server-zu-Switch- Hochdichte 400G/800G Top-of-Rack-Konnektivität
- Datenzentrum-Rack- Kurzstreckenverbindungen innerhalb oder zwischen benachbarten Regalen
Vereinbarkeit
Übertrager:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protokoll:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Typ des Steckers:MPO-12/APC (weiblich) - Nicht kompatibel mit MPO-12/UPC
Häfen:Zwei- oder ein-Port-OSFP, QSFP112
Spezifikationen
| Parameter | Wert / Bereich | Anmerkungen |
|---|---|---|
| Nummer der Ware | MFP7E10-N030 | 30 m Länge |
| Faserzahl | 8 (aktiv) | 4 als Stützungsmitglieder inaktiv |
| Art der Faser | Multimode OM3 (≤ 30 m) / OM4 (> 30 m) | 50/125 μm |
| Typ des Steckers | MPO-12/APC (weiblich) | IEC 61754-7 |
| Einfügungsverlust (IL) | ≤ 0,35 + 0,0004*L dB | L = Länge in Metern |
| Rückkehrverlust (RL) | ≥ 35 dB | APC-Polikultur |
| Kabeldurchmesser | 3.0 ± 0,2 mm | Rund, flexibel |
| Mindestbiegungsradius | 30 mm | Überall auf dem Kabel |
| Material der Jacke | Aqua LSZH / OFNR | Niedriger Rauch, kein Halogen |
| Betriebs-Temp. | 0 °C bis 70 °C | Lagerung: -40 °C bis 85 °C |
| Topologie | Typ B (Krossover) | Pin 1 12 Kartierung |
Auswahlführer
| Nummer des Bestellteils | Länge | Beschreibung |
|---|---|---|
| MFP7E10-N003 | 3 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N005 | 5 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N007 | 7 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N010 | 10 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N015 | 15 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N020 | 20 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N025 | 25 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N030 | 30 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N035 | 35 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N040 | 40 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N050 | 50 m | NVIDIA Passivfaserkabel, MMF, MPO12 APC zu MPO12 APC |
Vorteile
- Signalintegrität- APC Polish und Type-B Crossover reduzieren Reflexionen und Polarisierungsprobleme
- Kosteneffizienz- Passive Kupferfreie Konstruktion ohne aktive Elektronik, die den Stromverbrauch reduziert
- Zuverlässig- GR-1435-Konformität und 100% Fabrikprüfung sorgen für eine gleichbleibende Leistung
- Flexibilität- Die LSZH-Hülle und der kleine Biegeradius vereinfachen die Routing in Hochdichte-Racks
- Ausweitung- Unterstützt heutige 400G/800G und zukünftige Hochgeschwindigkeitsprotokolle
Häufig gestellte Fragen
Was ist der Unterschied zwischen MPO-12/APC und MPO-12/UPC?
APC (Angled Polish) hat einen 8-Grad-Winkel, der Rückspiegelungen reduziert, was für Hochgeschwindigkeits-PAM4-Signale entscheidend ist.Sie sind nicht mechanisch kompatibel..
Kann ich dieses Kabel mit 100G-Transceivern benutzen?
Während das Kabel 8 Fasern unterstützt, ist es für 400G/800G-Anwendungen optimiert. Für 100G (4x25G-NRZ) werden häufig MPO-12/UPC-Kabel verwendet; bitte überprüfen Sie die Kompatibilität mit Ihrem Transceiver.
Was ist die maximale empfohlene Verbindungsdistanz?
50 Meter mit zwei Patch-Panels und insgesamt vier Anschlüsse.
Unterstützt das Kabel NVLink?
Ja, die MFP7E10-Nxxx-Serie ist für die Unterstützung von NVLink-, InfiniBand- und Ethernet-Protokollen konzipiert, gemäß den Interoperabilitätsrichtlinien von NVIDIA.
Vorsichtsmaßnahmen beim Umgang
- Bis zur Installation die Schutzstaubkappen aufbewahren, um eine Kontamination zu verhindern
- Vor der Paarung immer sowohl Kabel als auch Transceiveranschlüsse mit optischen Reinigungsmitteln reinigen
- Vermeiden Sie die Biegung des Kabels unter den Mindestbiegungsradius von 30 mm
- Ziehen Sie nicht an den Steckverbinder; verwenden Sie die Zug-Tab oder Kabeljacke zur Belastungslinderung
- Aufbewahren in trockener, sauberer Umgebung bei einer Lagertemperatur von -40 °C bis 85 °C
Checkliste des Käufers
- Überprüfung des Transceiver-Anschlusstyps (MPO-12/APC weiblich)
- Bestätigen Sie die Verbindungslänge - Variante 30 m (MFP7E10-N030)
- Prüffasertypen - Multimode OM3/OM4
- Sicherstellung der Polarität - für die direkte Befestigung erforderlicher Crossover Typ B
- Beurteilung der Kabelvermittlung und des Biegensradius
- Bestätigen Sie die Kompatibilität des Transceivers (OSFP/QSFP112)
