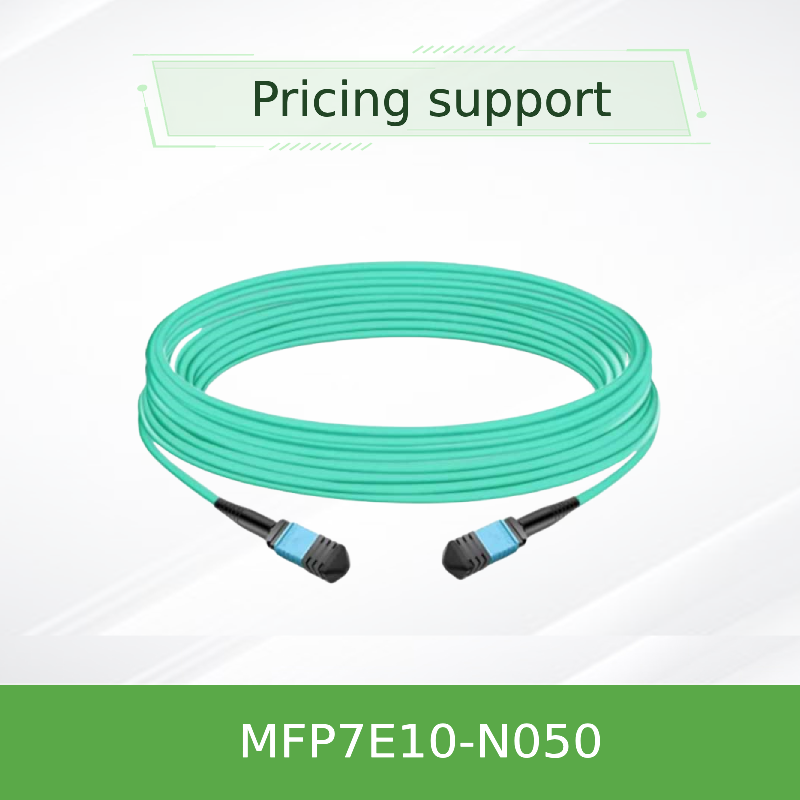

NVIDIA MFP7E10-N050 50m MPO-12/APC Multimode Faserkabel für 400G/800G InfiniBand und Ethernet
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E10-N050 (980-9I57Y-00N050) |
| Dokumentieren: | MFP7E10-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell: | MFP7E10-N050 | Länge: | 50 M |
|---|---|---|---|
| Fasertyp: | Multimode OM4 | Anschlüsse: | MPO-12/APC (weiblich) |
| Einfügedämpfung: | ≤ 0,37 dB | Rückflussverlust: | ≥ 35 dB |
| Hervorheben: | NVIDIA 50m MPO-12 Glasfaserkabel,Multimode-Faserkabel für InfiniBand,400G Ethernet-Glasfaserkabel |
||
Produkt-Beschreibung
NVIDIA MFP7E10-N050 50m MPO-12/APC Multimode-Glasfaserkabel
Hochleistungs-8-Faser-Passiv-Glasfaserkabel mit Typ-B-Crossover-Topologie, entwickelt für 400GbE/NDR InfiniBand und Ethernet-Verbindungen, unterstützt Twin-Port OSFP und QSFP112 Transceiver.
Schlüsselspezifikationen
Länge: 50 m (MFP7E10-N050)
Fasertyp: Multimode OM4 (Länge >30 m)
Stecker: MPO-12/APC Buchse, 8 aktive Fasern
Topologie: Typ B Crossover
Mantel: Aqua LSZH / OFNR
Max. Reichweite: 50 m (mit 4 Steckern in der Verbindung)
Protokolle: InfiniBand, Ethernet, NVLink
Produktübersicht
Die NVIDIA MFP7E10-Nxxx Serie ist eine passive Multimode-Glasfaserkabelbaugruppe mit MPO-12/APC Steckern. Die 50-Meter-Variante MFP7E10-N050 bietet eine direkte, verlustarme physische Verbindung zwischen Twin-Port OSFP 800G Transceivern, Single-Port OSFP 400G und QSFP112 400G Transceivern.
Mit einem 8-Grad-Winkelschliff minimiert die APC-Schnittstelle Rückreflexionen (Rückflussdämpfung ≥35 dB), um die Signalintegrität in Hochgeschwindigkeits-PAM4-Verbindungen zu erhalten. Das Kabel ist vollständig konform mit Telcordia GR-1435 und IEC 61754-7 und wird unter strenger Qualitätskontrolle hergestellt, um Plug-and-Play-Zuverlässigkeit zu gewährleisten.
Hauptmerkmale
8 aktive Fasern
4 Lanes pro Richtung für 400G/800G Übertragung
MPO-12/APC Stecker
Winkelschliff eliminiert schädliche Rückreflexionen
Typ-B Crossover-Verkabelung
Pin 1 zu Pin 12 Mapping ermöglicht direkte Transceiver-zu-Transceiver-Verbindung
Flexibler LSZH-Mantel
Raucharm, halogenfrei, aquafarbener, 3,0 ±0,2 mm Durchmesser
50 m maximale Reichweite
Mit zwei Patchpanels und vier Steckverbindungen
Multi-Protokoll-Unterstützung
InfiniBand, Ethernet und NVLink für zukunftssichere Bereitstellung
Technologie & Design
Das MFP7E10-N050 verwendet 50/125 μm Multimode OM4-Faser, optimiert für Längen >30 m. Der MPO-Stecker verfügt über Ausrichtungsbohrungen, die mit den Ausrichtungsstiften des Transceivers für eine präzise optische Kopplung zusammenpassen.
Die 8-Grad-APC-Endfläche reduziert die Reflektivität, während die Crossover- (Typ B) Pinbelegung sicherstellt, dass der Sende-Laser auf Lane 1 eines Endes mit dem Empfänger auf Lane 12 des gegenüberliegenden Endes übereinstimmt – wodurch ein separater Polaritätsadapter überflüssig wird.
Das Kabel ist mit verlustarmen Steckern (IL ≤0,35 + 0,0004×L dB) konfektioniert und wird zu 100 % werkseitig auf Einfügedämpfung, Rückflussdämpfung und Faser-Durchgängigkeit getestet.
Typische Einsatzbereiche
- Switch-zu-Switch: Verbinden von Twin-Port OSFP Switches in Spine-Leaf-Topologien über Reihen hinweg
- Switch-zu-Adapter: Verbinden von OSFP Switches mit ConnectX-7 oder BlueField-3 DPUs mit QSFP112/OSFP Transceivern
- Server-zu-Switch: Hochdichte 400G/800G Konnektivität in der Mitte der Reihe
- Rechenzentrum zwischen Racks: Kurzstreckenverbindungen zwischen benachbarten Racks oder innerhalb einer Reihe
Kompatibilität
Transceiver: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protokolle: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Steckertyp: MPO-12/APC (Buchse) - Nicht kompatibel mit MPO-12/UPC
Ports: Twin-Port OSFP, Single-Port OSFP, QSFP112
Technische Spezifikationen
| Parameter | Wert / Bereich | Hinweise |
|---|---|---|
| Produktnummer | MFP7E10-N050 | 50 m Länge |
| Faseranzahl | 8 (aktiv) | 4 inaktiv als Zugentlastung |
| Fasertyp | Multimode OM4 | 50/125 μm |
| Steckertyp | MPO-12/APC (Buchse) | IEC 61754-7 |
| Einfügedämpfung (IL) | ≤0,35 + 0,0004×L dB | L = Länge in Metern |
| Rückflussdämpfung (RL) | ≥35 dB | APC-Schliff |
| Kabeldurchmesser | 3,0 ±0,2 mm | Rund, flexibel |
| Minimaler Biegeradius | 30 mm | Überall am Kabel |
| Mantelmaterial | Aqua LSZH / OFNR | Raucharm, halogenfrei |
| Betriebstemperatur | 0 °C bis 70 °C | Lagerung: -40 °C bis 85 °C |
| Topologie | Typ B (Crossover) | Pin 1 ↔ 12 Mapping |
Auswahlhilfe
| Bestellnummer | Länge | Beschreibung |
|---|---|---|
| MFP7E10-N003 | 3 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N005 | 5 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N007 | 7 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N010 | 10 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N015 | 15 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N020 | 20 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N025 | 25 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N030 | 30 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N035 | 35 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N040 | 40 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
| MFP7E10-N050 | 50 m | NVIDIA passives Glasfaserkabel, MMF, MPO12 APC zu MPO12 APC |
Produktvorteile
- Signalintegrität: APC-Schliff und Typ-B-Crossover reduzieren Reflexionen und Polarisationsprobleme
- Kostengünstig: Passives kupferfreies Design ohne aktive Elektronik, reduziert den Stromverbrauch
- Zuverlässigkeit: GR-1435-Konformität und 100 % werkseitige Prüfung gewährleisten konsistente Leistung
- Flexibilität: LSZH-Mantel und kleiner Biegeradius vereinfachen die Verlegung in Hochdichte-Racks
- Skalierbarkeit: Unterstützt heute 400G/800G und zukünftige höhere Geschwindigkeits-Protokolle
Häufig gestellte Fragen
Was ist der Unterschied zwischen MPO-12/APC und MPO-12/UPC?
APC (Angled Physical Contact) hat einen 8-Grad-Winkel, der Rückreflexionen reduziert, was für Hochgeschwindigkeits-PAM4-Signale entscheidend ist. UPC (Ultra Physical Contact) wird typischerweise für langsamere Verbindungen verwendet. Sie sind mechanisch nicht kompatibel.
Kann ich dieses Kabel mit 100G Transceivern verwenden?
Obwohl das Kabel 8 Fasern unterstützt, ist es für 400G/800G Anwendungen optimiert. Für 100G (4x25G-NRZ) werden üblicherweise MPO-12/UPC-Kabel verwendet; bitte überprüfen Sie die Kompatibilität mit Ihrem Transceiver.
Was ist die maximal empfohlene Verbindungsdistanz für das N050?
50 Meter mit zwei Patchpanels und insgesamt vier Steckverbindungen. Für Direktverbindungen ohne Patchpanels beträgt die typische Reichweite bis zu 40 Meter, abhängig vom Link-Budget.
Unterstützt das Kabel NVLink?
Ja, die MFP7E10-Nxxx Serie ist für die Unterstützung von NVLink, InfiniBand und Ethernet-Protokollen gemäß den Interoperabilitätsrichtlinien von NVIDIA konzipiert.
Handhabungshinweise
- Schutzdeckel bis zur Installation aufbewahren, um Kontamination zu vermeiden
- Immer sowohl das Kabel als auch die Transceiver-Stecker vor dem Verbinden mit optischen Reinigern reinigen
- Vermeiden Sie es, das Kabel unter den minimalen Biegeradius von 30 mm zu biegen
- Nicht an den Steckern ziehen; verwenden Sie die Zuglasche oder den Kabelmantel zur Zugentlastung
- In einer trockenen, sauberen Umgebung bei einer Lagertemperatur von -40 °C bis 85 °C lagern
Käufer-Checkliste
- Transceiver-Steckertyp überprüfen (MPO-12/APC Buchse)
- Verbindungslänge bestätigen - 50 m Variante (MFP7E10-N050)
- Fasertyp prüfen - OM4 Multimode (für >30 m)
- Polarität sicherstellen - Typ-B Crossover für Direktverbindungen erforderlich
- Kabelverlegung und Biegeradius-Freiraum bewerten
- Transceiver-Kompatibilität prüfen (OSFP/QSFP112)
