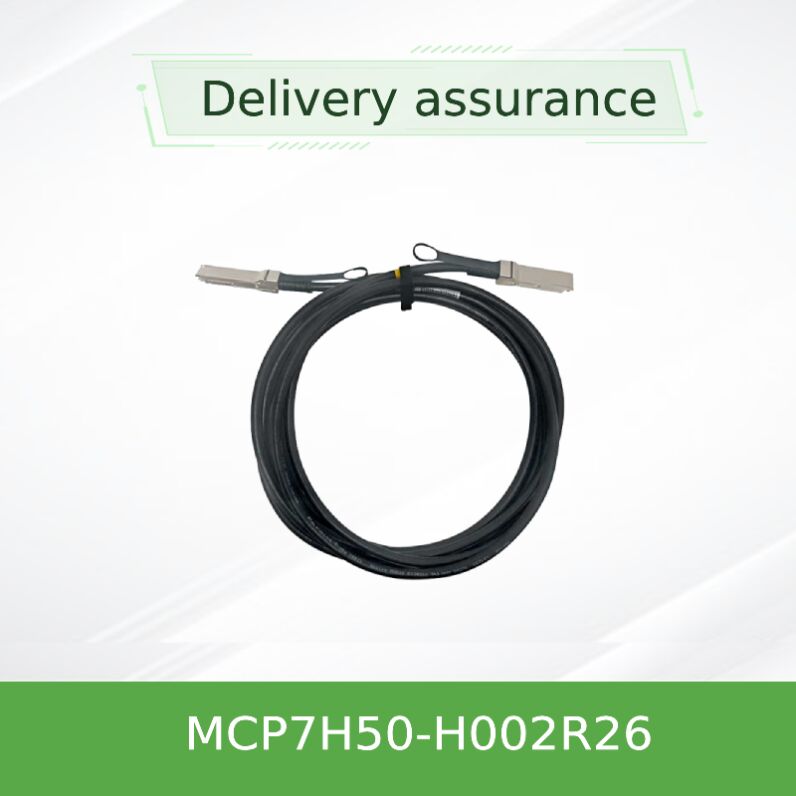

200G auf 2x100G HDR100 DAC Splitterkabel MCP7H50-H002R26

Das Mellanox MCP7H50-H002R26 ist ein passives Kupfer-Hybrid-Splitterkabel, das für 200Gb/s InfiniBand HDR (High Data Rate) Anwendungen entwickelt wurde. Es bietet eine kostengünstige, stromsparende Alternative zu optischen Verbindungen für Kurzstreckenverbindungen innerhalb von Rechenzentren. Ein Ende verfügt über einen 200Gb/s QSFP56-Anschluss, während die andere Seite in zwei 100Gb/s HDR100 QSFP56-Ports aufgeteilt wird. Die interne Verdrahtung ordnet jedes der beiden Kupferpaare (Paar 1&2, 3&4) vom einzelnen QSFP56 unabhängigen doppelten Kupferpaaren an jedem der beiden QSFP56-Anschlüsse zu, was eine nahtlose HDR100-Konnektivität ermöglicht.

Jeder QSFP56-Port enthält einen feldwechselbaren EEPROM, der Produktkonfigurations- und Identifikationsdaten speichert, die vom Host-System für erweitertes Management und Diagnose gelesen werden können. Mit rigorosen Produktionstests und einem robusten mechanischen Design gewährleistet dieses Kabel eine sofortige Zuverlässigkeit für High-Performance Computing, KI-Cluster und Hyperscale-Infrastrukturen.

Basierend auf passiver Kupfer-Twinax-Technologie, verwendet das MCP7H50-H002R26 einen 26 AWG Drahtquerschnitt, um eine optimale Signalintegrität bis zu 2 Meter zu erreichen. Es nutzt PAM4 (4-Level Pulse Amplitude Modulation) Signalisierung, um 50Gb/s pro Lane zu liefern und gleichzeitig eine extrem niedrige Latenz beizubehalten — ideal für latenzempfindliche HPC- und KI-Trainingsnetzwerke. Die hybride Breakout-Architektur ermöglicht ein flexibles Rack-Design und verbindet einen 200G HDR-Switch-Port mit zwei 100G HDR100-Servern oder Adaptern ohne aktive Retimer. Alle elektrischen Parameter entsprechen den SFF-8665 und InfiniBand Trade Association (IBTA) Spezifikationen und gewährleisten die Interoperabilität zwischen standardkonformen Geräten.

• InfiniBand HDR Leaf-Spine-Topologien: Verbinden von 200Gb/s Switch-Ports mit 100Gb/s HDR100 Compute-Knoten.
• High-Performance-Computing (HPC)-Cluster, die gemischte Geschwindigkeitsverbindungen ohne aktive optische Kosten benötigen.
• KI/ML-Rechenzentrumsnetzwerke: Effiziente Breakout-Verkabelung für GPU-Server mit dualen 100G-Anschlüssen.
• Speichersysteme und konvergente Ethernet/IB-Umgebungen, in denen Kupfer-Kurzstreckenverbindungen Strom und Latenz reduzieren.
• Top-of-Rack (ToR)-Verkabelung: Sauberes Kabelmanagement mit flexiblem Biegeradius (minimaler Einzelbiegeradius: 34mm).

Entwickelt für nahtlose Integration mit Mellanox (NVIDIA) InfiniBand Switches und Adaptern. Vollständig konform mit IBTA HDR und HDR100 Spezifikationen, auch abwärtskompatibel mit HDR100, EDR und FDR Verbindungen bei niedrigeren Geschwindigkeiten bei Verwendung mit entsprechenden Adaptern. Der EEPROM-Inhalt folgt SFF-8636 und ermöglicht ein robustes Host-seitiges Management über I²C. Für Drittanbieterplattformen hängt die Kompatibilität von der Einhaltung der QSFP56 MSA und der InfiniBand HDR Spezifikationen durch das Host-System ab.

Hinweis: Andere Längen können auf Anfrage erhältlich sein. Bitte bestätigen Sie kundenspezifische Längen mit dem Vertriebsteam.

• Null Stromverbrauch: Passives Design eliminiert Stromverbrauch des Kabelassemblings und reduziert den gesamten PUE des Rechenzentrums.
• Extrem niedrige Latenz: Keine Retimer oder optische Konvertierung, ideal für Hochfrequenzhandel und HPC-Workloads.
• Kostengünstiges Breakout: Eliminiert zwei separate 100G-Kabel plus zusätzliche Switch-Ports; reduziert die Komplexität der Verkabelung.
• Zuverlässigkeit & Langlebigkeit: 1 Jahr eingeschränkte Hardwaregarantie; strenge Produktionstests gewährleisten überragende Leistung ab Werk.
• Umweltkonformität: RoHS, LF/HF PCB, LSZH-Mantel geeignet für Brandschutzanforderungen in Zwischendecken und strenge Brandschutzanforderungen.

Jedes Mellanox LinkX DAC-Kabel wird mit einer 1-jährigen eingeschränkten Hardwaregarantie geliefert, die Reparatur oder Ersatz von Teilen abdeckt. Globaler technischer Support ist über autorisierte Händler und das NVIDIA Networking Support Portal verfügbar. Für Volumenbereitstellungen werden dedizierte FAE-Ressourcen und Kompatibilitätsvalidierungsdienste angeboten. Kundenspezifische Beschriftungen, Pulltab-Farboptionen und Längenänderungen können für qualifizierte OEM/ODM-Projekte arrangiert werden.

• Überschreiten Sie nicht den minimalen Biegeradius: 34 mm für eine einzelne Biegung (weit vom Stecker entfernt) und 10x Kabel-AD (ca. 68 mm) für wiederholtes Biegen, um Signalverschlechterung zu vermeiden.
• Stellen Sie sicher, dass der Verriegelungsmechanismus an den QSFP56-Anschlüssen vollständig eingerastet ist, um eine ordnungsgemäße Erdung und EMI-Leistung zu gewährleisten.
• Verwenden Sie ESD-sichere Praktiken bei der Handhabung von Transceiver-/Kabelenden; statische Entladung kann EEPROM-Komponenten beschädigen.
• Ziehen oder dehnen Sie Kabel nicht über die Nennspannung hinaus; greifen Sie immer den Steckerteil, wenn Sie ihn abziehen.
