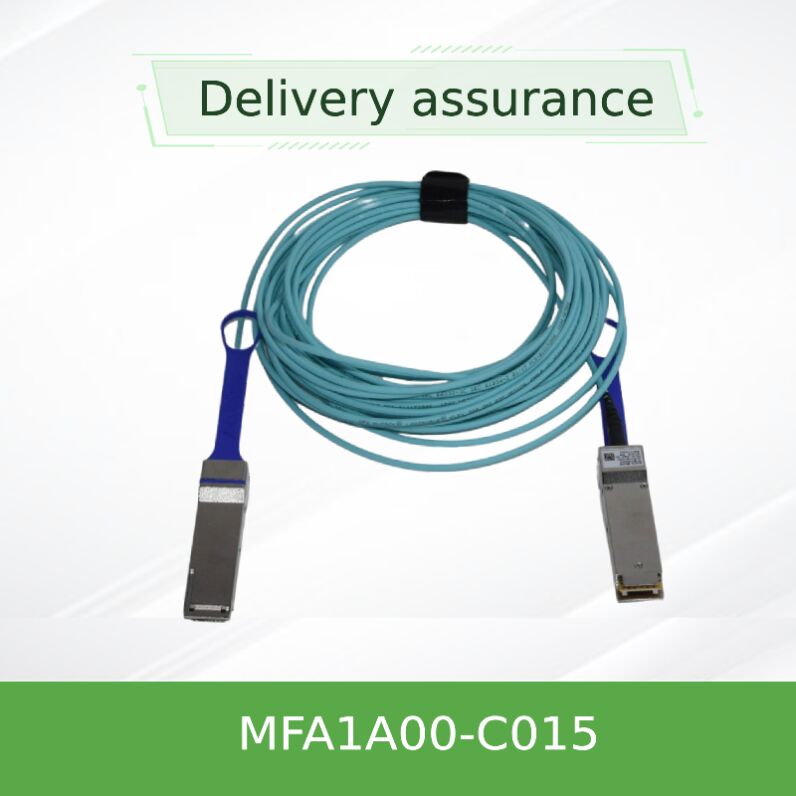

NVIDIA MFA1A00-C015 100Gb/s QSFP28 aktives optisches Kabel 15m LSZH AOC für Ethernet
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFA1A00-C015 |
| Dokumentieren: | MFA1A00-xxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Vorlaufzeit: | Nach Aktien |
| Technologie: | Ethernet | Maximale Geschwindigkeit: | 100gbe |
| Länge: | 15m | Steckertyp: | QSFP28 |
Produkt-Beschreibung
MFA1A00-C015 | 100Gb/s Ethernet Active Optical Cable
15 Meter, LSZH, 100GbE AOC für Rechenzentrums- und Unternehmensnetzwerkverbindungen. Hot-Plug-fähig, geringer Stromverbrauch 2,2 W (typ. mit Retiming) und programmierbare Signalaufbereitung.
- Datenrate: 100Gb/s (4x 25,78Gb/s)
- Länge: 15 Meter (Standard)
- Leistungsaufnahme: 2,2 W typ. (Retiming aktiviert)
- Anschluss: QSFP28-konform gemäß SFF-8665
- InfiniBand EDR & 100GbE bereit
Produktübersicht
Das NVIDIA MFA1A00-C015 ist ein QSFP28 VCSEL-basiertes Active Optical Cable (AOC), das für 100Gb/s Ethernet-Systeme entwickelt wurde. Es integriert vier Multimode-Glasfaser-Transceiver pro Ende, die jeweils mit bis zu 26Gb/s arbeiten und eine Gesamtbandbreite von 100Gb/s liefern. Das Kabel bietet wählbares Retiming pro Lane, programmierbare Eingangs-Entzerrung und Ausgangs-Vorverzerrung, um die Signalintegrität über Distanzen von bis zu 100 Metern zu gewährleisten. Diese 15-Meter-Variante ist ideal für Top-of-Rack (ToR) und Middle-of-Row (MoR) Architekturen in Unternehmens- und Hyperscale-Rechenzentren.
Im Vergleich zu passiven Kupferkabeln bietet die MFA1A00-Serie eine größere Reichweite, geringeres Gewicht, bessere Luftzirkulation und verbesserte EMI-Immunität. Der Hot-Plug-fähige QSFP28-Formfaktor ermöglicht eine einfache Installation und Austausch ohne Systemausfallzeiten.
Hauptmerkmale
Technologie: VCSEL & Retiming-Architektur
Das MFA1A00-C015 nutzt die Vertical Cavity Surface Emitting Laser (VCSEL)-Technologie in Verbindung mit Multimode-Glasfaser (MMF), um eine zuverlässige 100Gb/s-Übertragung zu erreichen. Jede der vier optischen Lanes arbeitet mit 25,78Gb/s (100GbE Ethernet-Rate) und unterstützt wählbares Retiming. Wenn Retiming aktiviert ist, bereinigen die internen Clock and Data Recovery (CDR)-Schaltungen das Signal und reduzieren Jitter, wodurch das Kabel für längere Verbindungen und dichte Backplanes geeignet ist. Die programmierbare Tx-Eingangs-Entzerrung kompensiert Verluste auf der Host-Platine, während die programmierbare Rx-Ausgangsamplitude und Vorverzerrung an die empfangende SerDes angepasst werden. Diese adaptive Architektur gewährleistet die Interoperabilität mit einer Vielzahl von Switches und Netzwerkkarten (NICs).
Typische Einsatzszenarien
- Top-of-Rack (ToR) zu Server-Verbindungen in 100GbE Leaf-Spine-Fabric
- Kurzstreckenverbindungen zwischen Switches innerhalb derselben Reihe
- High-Performance-Computing (HPC)-Cluster, die latenzarme, bandbreitenstarke Verbindungen erfordern
- Data Center Spine-Leaf-Architektur, bei der EMI-Immunität entscheidend ist
- Enterprise Core-Aggregationsschichten mit 100GbE Uplinks
Kompatibilität
Das MFA1A00-C015 ist mit Standard-QSFP28-Ports gemäß SFF-8665 kompatibel. Es unterstützt 100GbE-Switch-Plattformen (NVIDIA Spectrum, Mellanox sowie Drittanbieter-Switches von Cisco, Arista, Juniper) und 100GbE-Netzwerkkarten (NVIDIA ConnectX-Serie, Intel, Broadcom). Für InfiniBand-Umgebungen verwenden Sie die EDR-optimierten Bestellcodes (MFA1A00-Exxx). Das Kabel arbeitet auch bei niedrigeren Bitraten ohne Retiming und bietet Abwärtskompatibilität für 40GbE- und 25GbE-Verbindungen.
NVIDIA Spectrum SN2000/SN3000 Serie – Verifiziert
NVIDIA ConnectX-5/6/7 – Verifiziert
Cisco Nexus 9000 mit QSFP28-Ports – Praxiserprobt
Arista 7050/7280 Serie – Kompatibel (Retiming empfohlen)
Spezifikationen
Absolute Maximalwerte
| Parameter | Min | Max | Einheit |
|---|---|---|---|
| Versorgungsspannung | -0,3 | 3,6 | V |
| Dateneingangsspannung | -0,3 | 3,465 | V |
| Schwellenwert für Beschädigung (optisch) | 3,4 (max) | dBm | |
Betriebsspezifikationen
| Parameter | Min | Typ | Max | Einheit |
|---|---|---|---|---|
| Versorgungsspannung (Vcc) | 3,135 | 3,3 | 3,465 | V |
| Leistungsaufnahme (kein Retiming) | - | 1,5 | 1,8 | W pro Ende |
| Leistungsaufnahme (Retiming auf allen Lanes) | - | 2,2 | 2,5 | W pro Ende |
| Betriebstemperatur des Gehäuses | 0 | - | 70 | °C |
| Lagertemperatur | -40 | - | 85 | °C |
| Relative Betriebsfeuchtigkeit | 5 | - | 85 | % |
Elektrische und mechanische Kabeldaten
| Parameter | Wert |
|---|---|
| Signalrate (pro Lane) | 25,78125 Gb/s ±100 ppm |
| Kabeldurchmesser | 3 ±0,2 mm |
| Minimaler Biegeradius | 30 mm (dynamisch) |
| Längentoleranz (15m Länge) | +500 / -0 mm (pro 5m ≤ L < 50m) |
| Farbe des Kabelmantels | Aqua |
uide – MFA1A00 Serie
| Bestellnummer | Datenrate | Länge | Anwendung |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3m | Ethernet |
| MFA1A00-C005 | 100GbE | 5m | Ethernet |
| MFA1A00-C010 | 100GbE | 10m | Ethernet |
| MFA1A00-C015 | 100GbE | 15m | Ethernet (dieses Modell) |
| MFA1A00-C030 | 100GbE | 30m | Ethernet |
| MFA1A00-C050 | 100GbE | 50m | Ethernet |
| MFA1A00-C100 | 100GbE | 100m | Ethernet |
| Für InfiniBand EDR, verwenden Sie die MFA1A00-Exxx Serie (z.B. MFA1A00-E010 für 10m) | |||
Vorteile von NVIDIA Active Optical Cables
Energieeffizienz
Typisch 2,2W pro Ende mit aktiviertem Retiming, was die Betriebskosten in groß angelegten Installationen reduziert.
Signalintegrität
Programmierbare Entzerrung und CDR-Retiming ermöglichen eine saubere Übertragung über längere Distanzen und schlechte PCB-Leiterbahnen.
Haltbarkeit & Zuverlässigkeit
100% Produktionstests für Out-of-Box-Leistung; robuster Biegeradius und LSZH-Mantel für Sicherheit im Rechenzentrum.
Management-Transparenz
Digital Diagnostic Monitoring (DDM) liefert Echtzeitdaten zu Temperatur, Spannung, Bias-Strom, TX/RX-Leistung.
Service & Support
Als technologiegetriebener Anbieter bietet die Hong Kong Starsurge Group Co., Limited umfassenden Support über den gesamten Lebenszyklus, einschließlich Pre-Sales-Kompatibilitätsprüfung, kundenspezifische Längenbestellung (abhängig von MOQ) und After-Sales-RMA-Services. Unser technisches Team kann bei Firmware-Prüfungen, Retiming-Konfiguration und der Integration in Ihr bestehendes Netzwerk unterstützen. Kontaktieren Sie unseren Support für das Dokumentationspaket (Zertifizierungen, Memory Map Application Notes und Compliance-Berichte).
Häufig gestellte Fragen
A: Ja, bei niedrigeren Bitraten ohne Retiming, aber es ist für 100GbE optimiert. Für einen garantierten Betrieb konsultieren Sie bitte die Spezifikationen des Host-Switches.
A: Die C-Serie (z.B. C015) ist für 100GbE Ethernet-Anwendungen spezifiziert. Die E-Serie ist für InfiniBand EDR-Umgebungen vorgesehen, obwohl die physikalische Schicht ähnlich ist. Verwenden Sie den Bestellcode, der Ihrem Protokoll entspricht.
A: Ja, das QSFP28-Modul ist gemäß SFF-8665-Spezifikation Hot-Plug-fähig. Kein Herunterfahren des Systems erforderlich.
A: Retiming ist über die SFF-8636 I²C-Schnittstelle wählbar. Viele Host-Systeme verhandeln automatisch; manuelle Programmierung ist für fortgeschrittene Abstimmungen verfügbar.
A: Die MOQ variiert je nach Region. Für Einzelstücke fragen Sie bitte die Verfügbarkeit von Mustern beim Starsurge-Vertriebsteam an.
Vorsichtsmaßnahmen & Handhabung
- Laserprodukt der Klasse 1 gemäß IEC 60825-1/2 und 21 CFR 1040. Vermeiden Sie direkte Exposition gegenüber der Laseröffnung.
- Überschreiten Sie nicht den minimalen Biegeradius (30 mm), um Faserschäden und optische Verluste zu vermeiden.
- Stellen Sie eine ordnungsgemäße ESD-Handhabung während der Installation sicher; verwenden Sie ein Antistatikarmband oder geerdete Geräte.
- Betreiben Sie das Gerät innerhalb des angegebenen Gehäusetemperaturbereichs (0°C bis 70°C).
- Zur Reinigung verwenden Sie ein trockenes, fusselfreies Tuch; verwenden Sie keine flüssigen Lösungsmittel auf optischen Steckverbindern.
Über Starsurge – Ihr vertrauenswürdiger Partner
Hong Kong Starsurge Group Co., Limited ist ein technologiegetriebener Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Gegründet im Jahr 2008, bedient das Unternehmen Kunden weltweit mit Produkten wie Netzwerk-Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und zugehöriger Netzwerkausrüstung. Unterstützt von einem erfahrenen Vertriebs- und Technikteam, bedient Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Das Unternehmen bietet auch IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung. Mit einem kundenorientierten Ansatz konzentriert sich Starsurge auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden beim Aufbau effizienter, skalierbarer und zuverlässiger Netzwerkinfrastrukturen unterstützen.
Käufer-Checkliste
- Erforderliche Länge bestätigen (15m oder andere)
- QSFP28-Unterstützung und Retiming-Fähigkeit des Switches/NICs überprüfen
- Betriebstemperaturbereich Ihres Rechenzentrumsflurs prüfen
- Aktuellste Firmware-Revision für Kompatibilität anfordern
- Bestätigen, dass der LSZH-Mantel den lokalen Brandschutzbestimmungen entspricht
