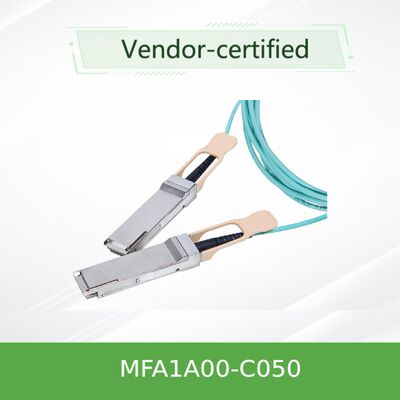

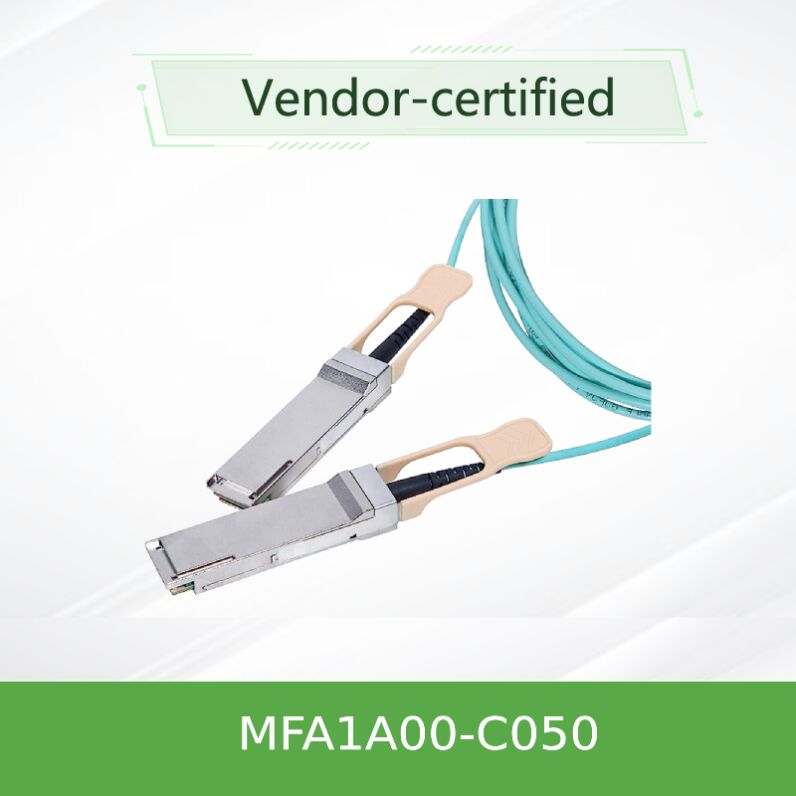

NVIDIA MFA1A00-C050 100Gb/s QSFP28 aktives optisches Kabel 50m LSZH AOC für Ethernet
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFA1A00-C050 |
| Dokumentieren: | MFA1A00-xxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Vorlaufzeit: | Nach Aktien |
| Technologie: | Ethernet | Länge: | 5m |
| Versorgungsspannung: | -0.3-3.6 | Dateneingangsspannung: | -0.3-4.465 |
Produkt-Beschreibung
MFA1A00-C050 100Gb/s Ethernet aktives optisches Kabel
50 Meter, LSZH, 100 GbE AOCfür Rechenzentren und Unternehmensnetzwerkverbindungen. Warmanschluss, geringe Leistung von 2,2 W (typischerweise mit Wiederaufnahme) und programmierbare Signalkonditionierung.
- Datenrate: 100 Gbit/s (4x 25,78 Gbit/s)
- Länge: 50 m (Standard)
- Leistungsausfall: Typ 2,2 W. (Wieder eingeschaltet)
- Anschluss: QSFP28-konform nach SFF-8665
- InfiniBand EDR & 100GbE bereit
Produktübersicht
Das NVIDIA MFA1A00-C050 ist ein QSFP28 VCSEL-basiertes aktives optisches Kabel (AOC), das für Ethernet-Systeme mit einer Geschwindigkeit von 100 Gb/s entwickelt wurde.mit einer Gesamtbandbreite von 100 Gb/sDas Kabel bietet eine wählbare Wiederherstellung pro Spur, eine programmierbare Equalization der Eingaben und eine Vorbetonung der Ausgabe, um die Signalintegrität über Entfernungen von bis zu 100 Metern zu gewährleisten.Diese 50-Meter-Variante eignet sich ideal für Architekturen in der Mitte der Reihe (MoR) und am Ende der Reihe (EoR), sowie Cross-Connect-Anwendungen in großen Rechenzentren.
Im Vergleich zu passiven Kupferkabeln bietet die MFA1A00-Serie eine längere Reichweite, ein geringeres Gewicht, einen besseren Luftstrom und eine verbesserte EMI-Immunität.Der warmstechnisch einsteckbare QSFP28-Formfaktor ermöglicht eine einfache Installation und den Austausch ohne Ausfallzeiten des Systems.
Wesentliche Merkmale
Technologie: VCSEL und Retiming-Architektur
Der MFA1A00-C050 nutzt die Vertical Cavity Surface Emitting Laser (VCSEL) -Technologie in Verbindung mit Multimode-Faser (MMF), um eine zuverlässige Übertragung von 100 Gb/s über 50 Meter zu erreichen.Jede der vier optischen Bahnen arbeitet bei 25.78Gb/s (100GbE Ethernet-Rate) und unterstützt wählbares Wiederaufsetzen. Wenn das Wiederaufsetzen aktiviert ist, reinigen die internen Clock- und Data Recovery (CDR) -Schaltungen das Signal und reduzieren den Jitter.die Kabel für längere Verbindungen und Hochdichte-Hintergründe geeignet machenDie programmierbare Tx-Eingabegleichung kompensiert die Verluste der Host-Boards, während sich die programmierbare Rx-Ausgangsamplitude und die Vorbetonung an die empfangenden SerDes anpassen.Diese anpassungsfähige Architektur gewährleistet die Interoperabilität mit einer Vielzahl von Switches und Netzwerk-Schnittstellenkarten (NICs).
Typische Einsätze
- Umschalten von mittlerer Reihe (MoR) und endender Reihe (EoR) auf Serververbindungen
- Kreuzgängerverbindungen zwischen benachbarten Regalen
- Schalt-zu-Schalt-Verbindungen innerhalb derselben Datenhalle
- Cluster für Hochleistungsrechner (HPC), für die Verbindungen mit geringer Latenz und hoher Bandbreite über mittlere Entfernungen erforderlich sind
- Datenzentrum-Rückgrat-Architektur, bei der die EMI-Immunität kritisch ist
- Enterprise Core Aggregation Layers mit 100GbE-Uplinks für längere Strecken
Vereinbarkeit
Der MFA1A00-C050 ist mit Standard-QSFP28-Ports kompatibel, die der SFF-8665 entsprechen.Juniper) und 100GbE Netzwerk-Schnittstellenkarten (NVIDIA ConnectX-Serie)Für InfiniBand-Umgebungen verwenden Sie die EDR-optimierten Ordnungscodes (MFA1A00-Exxx).Rückwärtskompatibilität für 40GbE- und 25GbE-Verbindungen.
NVIDIA Spectrum SN2000/SN3000-Serie
NVIDIA ConnectX-5/6/7 bestätigt
Cisco Nexus 9000 mit QSFP28-Anschlüssen
Arista 7050/7280 Serie Kompatibel (Wiederherstellung empfohlen)
Spezifikationen
Absolute Höchstratings
| Parameter | Min. | Maximal | Einheit |
|---|---|---|---|
| Versorgungsspannung | - Oh, nein, nein.3 | 3.6 | V |
| Dateneingabespannung | - Oh, nein, nein.3 | 3.465 | V |
| Schadensschwelle (optisch) | 3.4 (maximal) | dBm | |
Betriebsspezifikationen
| Parameter | Min. | Typ | Maximal | Einheit |
|---|---|---|---|---|
| Versorgungsspannung (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Leistungsausfall (keine Wiederaufnahme) | - | 1.5 | 1.8 | W pro Ende |
| Leistungsausfall (Neuauflage in allen Fahrspuren) | - | 2.2 | 2.5 | W pro Ende |
| Betriebsfalltemperatur | 0 | - | 70 | °C |
| Lagertemperatur | - 40 | - | 85 | °C |
| Betriebsrelative Luftfeuchtigkeit | 5 | - | 85 | % |
Elektrotechnik und Kabelmechanik
| Parameter | Wert |
|---|---|
| Signalgeschwindigkeit (pro Spur) | 25.78125 Gb/s ± 100 ppm |
| Kabeldurchmesser | 3 ± 0,2 mm |
| Mindestbiegungsradius | 30 mm (dynamisch) |
| Längstoleranz (50 m Länge) | +1000 / -0 mm (für 50 m ≤ Länge) |
| Farbe der Kabelwelle | Wasser |
Hinweis: Alle Spezifikationen basieren auf NVIDIA-Dokumentation. Nicht öffentlich angegebene Werte sind mit "Bitte bestätigen Sie vor der Bestellung" gekennzeichnet.
Auswahlleitfaden der Serie MFA1A00
| Nummer des Bestellteils | Datenrate | Länge | Anwendung |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 m | Ethernet |
| MFA1A00-C005 | 100GbE | 5 m | Ethernet |
| MFA1A00-C010 | 100GbE | 10 m | Ethernet |
| MFA1A00-C015 | 100GbE | 15 m | Ethernet |
| MFA1A00-C030 | 100GbE | 30 m | Ethernet |
| MFA1A00-C050 | 100GbE | 50m | Ethernet (dieses Modell) |
| MFA1A00-C100 | 100GbE | 100 m | Ethernet |
| Für InfiniBand-EDR verwenden Sie die MFA1A00-Exxx-Serie (z. B. MFA1A00-E050 für 50m) | |||
Vorteile von NVIDIA-aktiven optischen Kabeln
Energieeffizienz
Typisch 2,2 W pro Ende mit aktiviertem Retiming, wodurch die Betriebskosten bei groß angelegten Einsätzen gesenkt werden.
Signalintegrität
Programmierbare Ausgleichs- und CDR-Wiederherstellung ermöglichen eine saubere Übertragung über längere Entfernungen und schlechte PCB-Spuren.
Langlebigkeit und Zuverlässigkeit
100% Produktion getestet für Out-of-Box-Leistung; robuster Biegeradius und LSZH Jacke für die Sicherheit des Rechenzentrums.
Sichtbarkeit des Managements
Digitale diagnostische Überwachung (DDM) liefert Echtzeit-Temperatur, Spannung, Bias-Strom, TX/RX-Leistung.
Service und Unterstützung
Als technologieorientierter Anbieter bietet die Hong Kong Starsurge Group Co., Limited einen vollständigen Lebenszyklussupport, einschließlich der Validierung der Kompatibilität vor dem Verkauf, der Bestellung nach Maßgabe der Länge (vorbehaltlich des MOQ),RMA-Dienstleistungen und Dienstleistungen nach dem Verkauf. Unser technisches Team kann Ihnen bei der Firmwareprüfung, der Neuauflage der Konfiguration und der Integration in Ihr vorhandenes Netzwerk helfen.Anwendungsnotizen für Speicherkarten, und Konformitätsberichte).
Häufig gestellte Fragen
A: Ja, bei niedrigeren Bitraten ohne Wiederholung, aber es ist für 100 GbE optimiert.
A: C-Serie (z. B. C050) ist für 100GbE Ethernet-Anwendungen spezifiziert. E-Serie ist für InfiniBand EDR-Umgebungen gedacht, obwohl die physikalische Schicht ähnlich ist.Verwenden Sie den mit Ihrem Protokoll übereinstimmenden Code.
A: Ja, das QSFP28-Modul kann nach der SFF-8665-Spezifikation warm eingesteckt werden.
A: Das Retiming ist über die SFF-8636 I2C-Schnittstelle auswählbar. Viele Host-Systeme verhandeln automatisch; manuelle Programmierung ist für eine erweiterte Abstimmung verfügbar.
A: MOQ variiert je nach Region. Für Einzelstücke, bitte beantragen Sie die Verfügbarkeit von Proben von Starsurge Verkaufsteam.
Vorsichtsmaßnahmen und Handhabung
- Laserprodukte der Klasse 1 nach IEC 60825-1/2 und 21 CFR 1040.
- Überschreiten Sie nicht den Mindestbiegungsradius (30 mm), um Schäden an der Faser und optischen Verlusten zu vermeiden.
- Sicherstellen des ordnungsgemäßen Umgangs mit ESD während der Installation; Verwenden Sie Handgurt oder Erdungsgeräte.
- Betrieb innerhalb des angegebenen Temperaturbereichs (0°C bis 70°C).
- Für die Reinigung verwenden Sie trockenes, flüssiges Tuch; verwenden Sie keine flüssigen Lösungsmittel an optischen Verbindungen.
Über Starsurge: Ihr vertrauenswürdiger Partner
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.Das Unternehmen bedient Kunden weltweit mit Produkten einschließlich Netzwerk-Switches, NICs, drahtlose Zugangspunkte, Controller, Kabel und verwandte Netzwerkgeräte.HerstellungDas Unternehmen bietet auch IoT-Lösungen, Netzwerkmanagementsysteme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Bereitstellung an.Mit einem kundenorientierten Ansatz, Starsurge konzentriert sich auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden dabei helfen, eine effiziente, skalierbare und zuverlässige Netzwerkinfrastruktur aufzubauen.
Checkliste des Käufers
- Bestätigen Sie die erforderliche Länge (50 m oder weniger)
- Überprüfen Sie, ob der Schalter/NIC QSFP28 unterstützt und die Fähigkeit zur Wiederherstellung des Zeitraums
- Überprüfen Sie den Betriebstemperaturbereich Ihres Rechenzentrums
- Nachstehende Firmware-Überarbeitung für Kompatibilität anfordern
- Bestätigen Sie, dass die LSZH-Jacke den lokalen Feuerwehr-Code erfüllt.
