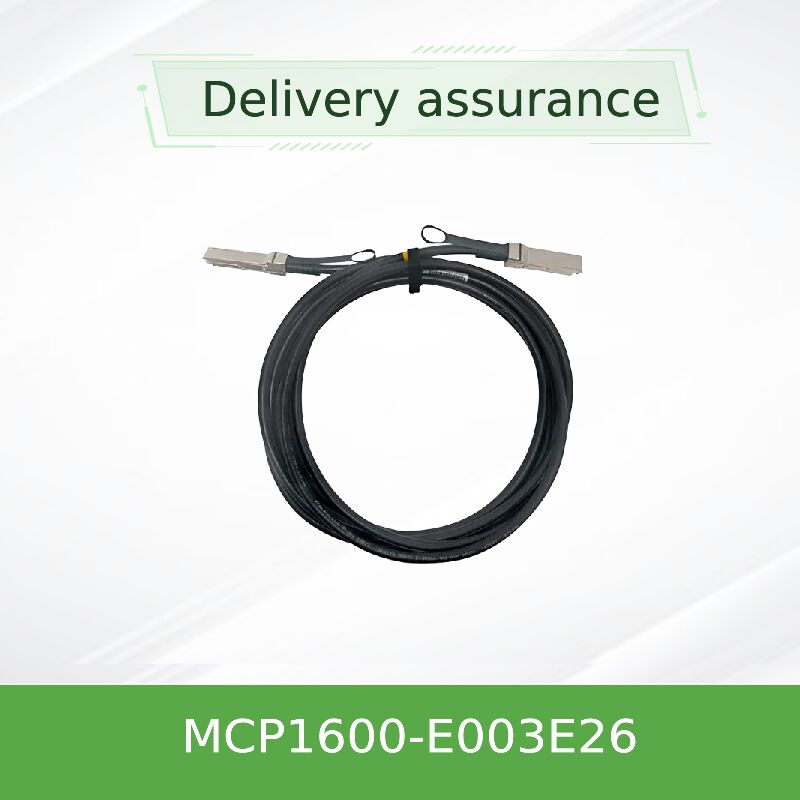

NVIDIA Mellanox MCP1600-E003E26 100 Gbit/s QSFP28 passives Direktanschluss-Kupferkabel – 3 m, EDR InfiniBand, geringe Latenz, nahezu null Stromverbrauch für Rechenzentrum-Interconnects
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP1600-E003E26 |
| Dokumentieren: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Technologie: | Infiniband |
| Typ: | Mellanox AOC -Kabel | Kabellänge: | 3 Meter |
| Name: | Mellanox DAC-Kabel MCP1600-E003E26 IB EDR 100 Gbit/s 4x 25G-NRZ QSFP28 LSZH 3 m 26AWG Infiniband-Net | Stichwort: | Mellanox DAC -Kabel |
Produkt-Beschreibung
200 Gbit/s QSFP56 HDR Passive Copper DAC
Entwickelt für 200 Gbit/s InfiniBand HDR-Umgebungen, liefert das MCP1600-E003E26 Direct Attach Copper Kabel kostengünstige, zuverlässige Kurzstreckenverbindungen. Durch die Verwendung von 50 Gbit/s PAM4-Modulation pro Lane eliminiert dieses passive QSFP56-Kabel die Kosten und den Stromverbrauch von optischen Transceivern, während Bitfehlerraten unter 1E-15 bei Kopplung mit Mellanox HDR-Systemen aufrechterhalten werden. Der LSZH-Mantel und die robuste EMI-Leistung machen es ideal für Top-of-Rack- und Intra-Rack-Switching.
Das Mellanox MCP1600-E003E26 ist ein Hochleistungs-Passivkupferkabel, das für 200 Gbit/s InfiniBand HDR (High Data Rate) Anwendungen entwickelt wurde. Als Teil der LinkX-Serie integriert dieses QSFP56 Direct Attach Kabel acht Hochgeschwindigkeits-Kupferpaare, die mit 50 Gbit/s PAM4-Modulation pro Lane arbeiten und eine aggregierte Bandbreite von 200 Gbit/s liefern. Die Baugruppe enthält einen EEPROM mit Produktkonfigurationsdaten, der über die SFF-8636 I²C-Management-Schnittstelle zugänglich ist. Mit einem typischen Stromverbrauch von 0,1 W und einem passiven Design reduziert es die Strom- und Kühlkosten im Rechenzentrum im Vergleich zu aktiven optischen Kabeln oder Transceivermodulen erheblich. Ideal für Kurzstreckenverbindungen (bis zu 3 Meter) unterstützt das Kabel eine Hot-Plug-Installation und erfüllt die strengen IBTA InfiniBand HDR-Konformitätsanforderungen.
- Bis zu 200 Gbit/s aggregierte Datenrate (4x 50 Gbit/s PAM4)
- Vollständig konform mit der IBTA InfiniBand HDR-Spezifikation
- Passives Kupferdesign – keine aktiven Komponenten, keine zusätzliche Latenz
- Hot-Plug-fähiger QSFP56-Formfaktor gemäß SFF-8665
- Geringer Stromverbrauch: < 0,1 W (max.) aus einer einzigen 3,3-V-Versorgung
- EEPROM mit Produktidentifikation und Serialisierung (I²C-Schnittstelle)
- Robuste Kabelkonstruktion: 26 AWG-Leiter, LSZH-Außenmantel
- Betriebstemperaturbereich des Gehäuses: 0 °C bis 70 °C
- Überlegene BER-Leistung: < 1E-15 mit Mellanox InfiniBand HDR-Systemen
- RoHS-konforme, bleifreie (LF) und halogenfreie (HF) Leiterplatte
Das MCP1600-E003E26 nutzt 4-Lane PAM4-Modulation mit 50 Gbit/s pro Lane, was einen Durchsatz von 200 Gbit/s über passive Kupferinfrastruktur ermöglicht. Es entspricht den mechanischen Anforderungen von SFF-8665 und der SFF-8636 Management-Schnittstelle. Jedes Kabel durchläuft strenge Produktionstests, einschließlich Validierung von Hochgeschwindigkeits-Augendiagrammen, Dämpfung und Übersprechprüfung, um eine sofortige Zuverlässigkeit zu gewährleisten. Die 26 AWG-Dicke sorgt für optimale Signalintegrität bei 3 Metern Entfernung und hält gleichzeitig den minimalen Biegeradius ein: einfacher Biegeradius 47 mm, Montage-/wiederholter Biegeradius 94 mm, was eine flexible Bereitstellung in hochdichten Racks ermöglicht.
- Top-of-Rack (ToR) Switching: Verbinden von InfiniBand HDR-Switches mit Compute-Knoten innerhalb desselben Racks.
- High-Performance Computing (HPC): Kurzstreckenverbindungen zwischen GPU-Servern und Leaf-Switches in Cluster-Umgebungen.
- Data Center Interconnects: Kostengünstige Punkt-zu-Punkt-Verbindungen für Speicher-Nodes und Management-Netzwerke.
- KI/ML-Cluster: Ultra-niedrige Latenzverbindungen, die für verteilte Trainings-Workloads unerlässlich sind.
Entwickelt für nahtlose Interoperabilität mit Mellanox/NVIDIA InfiniBand HDR-Adaptern, Switches und QSFP56-Ports. Rückwärtskompatibel mit QSFP56-basierten 100 Gbit/s und 50 Gbit/s Systemen bei Verwendung mit entsprechender Geschwindigkeitsaushandlung. Kompatibel mit führenden Serverplattformen und QSFP56-Ports von Drittanbietern, die den SFF-8665 / SFF-8636 Standards folgen.
| Parameter | Spezifikation |
|---|---|
| Produktmodell | MCP1600-E003E26 |
| Kabeltyp | Passives Copper Direct Attach Cable (DAC) |
| Datenrate | 200 Gbit/s (4x 50 Gbit/s PAM4) |
| Länge | 3 Meter ( ± 0,050 m Toleranz ) |
| Leiterquerschnitt (AWG) | 26 AWG |
| Steckverbinder | QSFP56, schwarzer Zuggriff, SFF-8665-konform |
| Versorgungsspannung (Vcc) | 3,135 V – 3,465 V (nominal 3,3 V) |
| Stromverbrauch | Max. 0,1 W |
| Betriebstemperatur des Gehäuses | 0 °C bis 70 °C |
| Lagertemperatur | -40 °C bis 85 °C |
| Relative Luftfeuchtigkeit (Betrieb) | 5 % – 85 % nicht kondensierend |
| Charakteristische Impedanz | 100 Ω ±10 % |
| Ausbreitungsverzögerung | ≤ 4,5 ns/m (informativ) |
| Außendurchmesser des Kabels | 7,1 ± 0,35 mm |
| Minimaler Biegeradius (einzeln) | 47 mm |
| Mantelmaterial | LSZH (Low Smoke Zero Halogen) |
| Konformität | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| Teilenummer | Länge | AWG | Beschreibung |
|---|---|---|---|
| MCP1600-E001E30 | 1,0 m | 30 AWG | 200 Gbit/s QSFP56 Passive DAC, LSZH |
| MCP1600-E0015E30 | 1,5 m | 30 AWG | 200 Gbit/s QSFP56 Passive DAC, LSZH |
| MCP1600-E002E26 | 2,0 m | 26 AWG | 200 Gbit/s QSFP56 Passive DAC, LSZH, schwarzer Zuggriff |
| MCP1600-E003E26 | 3,0 m | 26 AWG | 200 Gbit/s QSFP56 Passive DAC, LSZH, schwarzer Zuggriff |
- Geringere Kosten: Eliminiert Transceiver-Komponenten und reduziert die Stücklistenkosten.
- Keine zusätzliche Latenz: Passive Übertragung sorgt für minimale Signalverzögerung.
- Reduziertes Strombudget: Verbraucht <0,1 W pro Ende im Vergleich zu mehreren Watt für aktive Optiken.
- Hohe Zuverlässigkeit: Keine optischen Schnittstellen, die gereinigt oder ausfallen müssen.
- Einfache Kabelverwaltung: LSZH-Mantel, flexibler Biegeradius vereinfacht die Verlegung in hochdichten Racks.
Hong Kong Starsurge Group bietet globale Lieferung und mehrsprachigen technischen Support. Jedes MCP1600-E003E26 Kabel wird mit einer 1-jährigen eingeschränkten Hardwaregarantie geliefert, die Reparatur oder Ersatz von Teilen abdeckt. Vorverkaufsberatung, Kompatibilitätsvalidierung und RMA-Services nach dem Verkauf sind verfügbar. Für Volumenbestellungen können kundenspezifische Kennzeichnungs- und Verpackungsoptionen arrangiert werden.
- Überschreiten Sie nicht den minimalen Biegeradius (47 mm statischer Biegeradius; 94 mm wiederholter Biegeradius), um Signalverschlechterungen zu vermeiden.
- Beachten Sie die entsprechenden Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) während der Installation.
- Betreiben Sie das Gerät innerhalb des angegebenen Temperaturbereichs des Gehäuses (0–70 °C), um eine langfristige Zuverlässigkeit zu gewährleisten.
- Verwenden Sie es nur mit kompatiblen QSFP56-Ports, die eine 3,3-V-Versorgung und I²C-Management unterstützen.
Starsurge wurde 2008 gegründet und ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Wir bedienen Kunden aus Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzwesen und Unternehmen weltweit und liefern Netzwerkhardware, NICs, drahtlose Zugangspunkte, Controller, DAC-Kabel und mehr. Mit einem kundenorientierten Ansatz gewährleistet Starsurge zuverlässige Qualität, reaktionsschnellen Support, globale Lieferung und kundenspezifische Softwareentwicklung. Unser erfahrenes technisches Team hilft Kunden beim Aufbau skalierbarer, zukunftssicherer Netzwerkinfrastrukturen.
Warum mit Starsurge zusammenarbeiten? Mehrsprachiger Support, maßgeschneiderte Beschaffung und strenge Qualitätskontrolle. Für Volumenpreise oder kundenspezifische DAC-Längen kontaktieren Sie unsere Vertriebsingenieure.
Kontakt für RFQ →
| Produktfamilie | Kompatible Modelle / Ports | Unterstützte Geschwindigkeit |
|---|---|---|
| Mellanox / NVIDIA InfiniBand Switches | QM8700, QM8790, SB7800 Serie, QM9700 (QSFP56-Ports) | 200 Gbit/s HDR, 100 Gbit/s EDR |
| InfiniBand Host Channel Adapter | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (QSFP56/QSFP112 abwärtskompatibel) | 200 Gbit/s, 100 Gbit/s |
| Ethernet-Switches von Drittanbietern (mit QSFP56-Käfig) | Abhängig von der NIC/Switch-Unterstützung für PAM4; 100GbE/200GbE-fähige Modelle | Bis zu 200 Gbit/s, wenn unterstützt |
- ✔ Bestätigen Sie die erforderliche Länge (3 m für MCP1600-E003E26) und den AWG-Wert für die Signalintegrität.
- ✔ Überprüfen Sie den Switch/Adapter-Port-Typ: QSFP56 (HDR) erforderlich für volle 200 Gbit/s.
- ✔ Überprüfen Sie den Betriebstemperaturbereich im Rack (0 °C bis 70 °C).
- ✔ Stellen Sie die LSZH-Mantelkonformität für Installationen in Hohlräumen oder eingeschränkten Lufträumen sicher.
- ✔ Bestätigen Sie die Farbe und Ausrichtung des Zuggriffs, falls eine spezifische Handhabung im Rechenzentrum erforderlich ist.
- ✔ Fordern Sie Werksprüfberichte für groß angelegte Bereitstellungen an.
- MCP1600-E001E30 – 1 m 30 AWG Version für kürzere Rack-Verbindungen
- MCP1600-E0015E30 – 1,5 m 30 AWG passiver DAC
- MCP1600-E002E26 – 2 m 26 AWG passiver DAC
- NVIDIA Mellanox QM8700 Switch – 40-Port HDR InfiniBand Switch, ideal für gekoppelte DAC-Kabel
