200 Gbit/s QSFP56 HDR Passiv-DAC-Kabel (Mellanox MCP1600-E001E30) (1m, 30AWG, LSZH)
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP1600-E001E30 |
| Dokumentieren: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Technologie: | Infiniband |
| Typ: | Mellanox AOC -Kabel | Kabellänge: | 3 Meter |
| Name: | Mellanox DAC-Kabel MCP1600-E003E26 IB EDR 100 Gbit/s 4x 25G-NRZ QSFP28 LSZH 3 m 26AWG Infiniband-Net | Stichwort: | Mellanox DAC -Kabel |
Produkt-Beschreibung
200Gb/s QSFP56 HDR Passive Copper DAC
Entwickelt für 200Gb/s InfiniBand HDR-Umgebungen, liefert das MCP1600-E001E30 Direct Attach Copper Kabel kostengünstige, zuverlässige Kurzstreckenverbindungen. Durch die Verwendung von 50Gb/s PAM4-Modulation pro Lane eliminiert dieses QSFP56-Passivkabel die Kosten und den Stromverbrauch optischer Transceiver, während Bitfehlerraten unter 1E-15 bei Kopplung mit Mellanox HDR-Systemen aufrechterhalten werden. Der LSZH-Mantel und die robuste EMI-Leistung machen es ideal für Top-of-Rack- und Intra-Rack-Switching.
Das Mellanox MCP1600-E001E30 ist ein Hochleistungs-Passivkupferkabel, das für 200Gb/s InfiniBand HDR (High Data Rate) Anwendungen entwickelt wurde. Als Teil der LinkX-Serie integriert dieses QSFP56 Direct Attach Kabel acht Hochgeschwindigkeits-Kupferpaare, die mit 50Gb/s PAM4-Modulation pro Lane arbeiten und eine aggregierte Bandbreite von 200Gb/s liefern. Die Baugruppe enthält einen EEPROM mit Produktdaten, der über die SFF-8636 I²C-Management-Schnittstelle zugänglich ist. Mit einem typischen Stromverbrauch von 0,1W und einem passiven Design reduziert es die Strom- und Kühlkosten im Rechenzentrum im Vergleich zu aktiven optischen Kabeln oder Transceiver-Modulen erheblich. Ideal für Kurzstreckenverbindungen (bis zu 1 Meter) unterstützt das Kabel eine Hot-Plug-Installation und erfüllt die strengen IBTA InfiniBand HDR-Konformitätsanforderungen.
- Bis zu 200Gb/s aggregierte Datenrate (4x 50Gb/s PAM4)
- Vollständig konform mit der IBTA InfiniBand HDR-Spezifikation
- Passives Kupferdesign – keine aktiven Komponenten, keine Latenzverzögerung
- Hot-pluggable QSFP56-Formfaktor gemäß SFF-8665
- Geringer Stromverbrauch: < 0,1W (max.) aus einer einzigen 3,3V-Versorgung
- EEPROM mit Produktidentifikation und Serialisierung (I²C-Schnittstelle)
- Robuste Kabelkonstruktion: 30 AWG Leiter, LSZH-Außenmantel
- Betriebstemperaturbereich des Gehäuses: 0°C bis 70°C
- Überlegene BER-Leistung: < 1E-15 mit Mellanox InfiniBand HDR-Systemen
- RoHS-konforme, bleifreie (LF) und halogenfreie (HF) Leiterplatte
Das MCP1600-E001E30 nutzt die 4-Lane PAM4-Modulation mit 50Gb/s pro Lane, was einen Durchsatz von 200Gb/s über passive Kupferinfrastruktur ermöglicht. Es entspricht den mechanischen Anforderungen von SFF-8665 und der SFF-8636 Management-Schnittstelle. Jedes Kabel durchläuft strenge Produktionstests, einschließlich Hochgeschwindigkeits-Augendiagrammvalidierung, Einfügedämpfung und Übersprechprüfung, um eine sofortige Zuverlässigkeit zu gewährleisten. Die 30 AWG-Dicke sorgt für optimale Signalintegrität bei 1 Meter Entfernung und hält gleichzeitig den minimalen Biegeradius ein: einfacher Biegeradius 35,5 mm, Montage-/Wiederholungsbiegeradius 71 mm, was eine flexible Bereitstellung in hochdichten Racks ermöglicht.

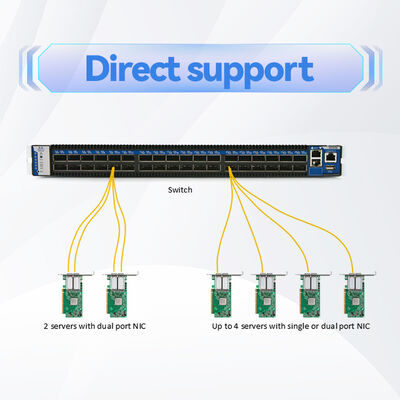

- Top-of-Rack (ToR) Switching: Verbindet InfiniBand HDR-Switches mit Compute-Knoten innerhalb desselben Racks.
- High-Performance Computing (HPC): Kurzstreckenverbindungen zwischen GPU-Servern und Leaf-Switches in Cluster-Umgebungen.
- Data Center Interconnects: Kostengünstige Punkt-zu-Punkt-Verbindungen für Speicher-Knoten und Management-Netzwerke.
- KI/ML-Cluster: Ultra-niedrige Latenzverbindungen, die für verteilte Trainings-Workloads unerlässlich sind.
- Benachbarte Server-Stapelung: Ideal für die Verbindung benachbarter Einheiten in dichten Compute-Umgebungen.
Entwickelt für nahtlose Interoperabilität mit Mellanox/NVIDIA InfiniBand HDR-Adaptern, Switches und QSFP56-Ports. Rückwärtskompatibel mit QSFP56-basierten 100Gb/s- und 50Gb/s-Systemen bei Verwendung mit entsprechender Geschwindigkeitsaushandlung. Kompatibel mit führenden Serverplattformen und QSFP56-Ports von Drittanbietern, die den SFF-8665 / SFF-8636 Standards entsprechen.
| Parameter | Spezifikation |
|---|---|
| Produktmodell | MCP1600-E001E30 |
| Kabeltyp | Passives Direct Attach Copper Kabel (DAC) |
| Datenrate | 200Gb/s (4x 50Gb/s PAM4) |
| Länge | 1 Meter (± 0,025m Toleranz) |
| Leiterquerschnitt (AWG) | 30 AWG |
| Stecker | QSFP56, schwarzer Zuglasche, SFF-8665-konform |
| Versorgungsspannung (Vcc) | 3,135V – 3,465V (3,3V nominal) |
| Stromverbrauch | Max. 0,1W |
| Betriebstemperatur des Gehäuses | 0°C bis 70°C |
| Lagertemperatur | -40°C bis 85°C |
| Relative Luftfeuchtigkeit (Betrieb) | 5% – 85% nicht kondensierend |
| Charakteristische Impedanz | 100Ω ±10% |
| Ausbreitungsverzögerung | ≤ 4,5 ns/m (informativ) |
| Außendurchmesser des Kabels | 7,1 ± 0,35 mm |
| Minimaler Biegeradius (einzeln) | 35,5 mm |
| Mantelmaterial | LSZH (Low Smoke Zero Halogen) |
| Konformität | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| Teilenummer | Länge | AWG | Beschreibung |
|---|---|---|---|
| MCP1600-E001E30 | 1,0m | 30 AWG | 200Gb/s QSFP56 Passive DAC, LSZH, schwarze Zuglasche |
| MCP1600-E0015E30 | 1,5m | 30 AWG | 200Gb/s QSFP56 Passive DAC, LSZH, schwarze Zuglasche |
| MCP1600-E002E26 | 2,0m | 26 AWG | 200Gb/s QSFP56 Passive DAC, LSZH, schwarze Zuglasche |

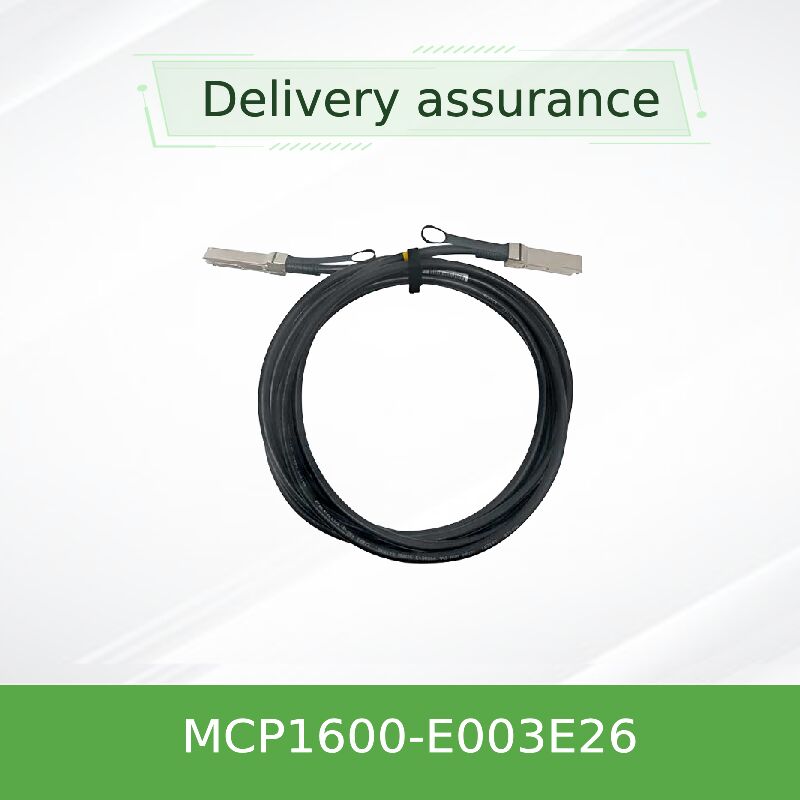

| MCP1600-E003E26 | 3,0m | 26 AWG | 200Gb/s QSFP56 Passive DAC, LSZH, schwarze Zuglasche |
- Geringere Kosten: Eliminiert Transceiver-Komponenten und reduziert die Stückliste.
- Keine zusätzliche Latenz: Passive Übertragung sorgt für minimale Signalverzögerung.
- Reduziertes Energiebudget: Verbraucht <0,1W pro Ende im Vergleich zu mehreren Watt für aktive Optiken.
- Hohe Zuverlässigkeit: Keine optischen Schnittstellen zu reinigen oder auszufallen.
- Einfache Kabelverwaltung: LSZH-Mantel, flexibler Biegeradius vereinfacht die Verlegung in hochdichten Racks.
Hong Kong Starsurge Group bietet globale Lieferung und mehrsprachigen technischen Support. Jedes MCP1600-E001E30 Kabel wird mit einer 1-jährigen eingeschränkten Hardwaregarantie geliefert, die Reparatur oder Ersatz von Teilen abdeckt. Vorverkaufsberatung, Kompatibilitätsvalidierung und After-Sales-RMA-Services sind verfügbar. Für Volumenbestellungen können kundenspezifische Kennzeichnungen und Verpackungsoptionen arrangiert werden.
- Überschreiten Sie nicht den minimalen Biegeradius (35,5 mm statischer Biegeradius; 71 mm wiederholter Biegeradius), um Signalverschlechterung zu vermeiden.
- Beachten Sie die entsprechenden Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) während der Installation.
- Betreiben Sie das Gerät innerhalb des angegebenen Temperaturbereichs des Gehäuses (0–70 °C), um eine langfristige Zuverlässigkeit zu gewährleisten.
- Verwenden Sie nur mit kompatiblen QSFP56-Ports, die eine 3,3V-Versorgung und I²C-Management unterstützen.
Gegründet im Jahr 2008, ist Starsurge ein technologiegetriebener Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Wir bedienen weltweit Kunden aus den Bereichen Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen und liefern Netzwerkkabel, NICs, WLAN-Access-Points, Controller, DAC-Kabel und mehr. Mit einem kundenorientierten Ansatz gewährleistet Starsurge zuverlässige Qualität, reaktionsschnellen Support, globale Lieferung und kundenspezifische Softwareentwicklung. Unser erfahrenes technisches Team hilft Kunden beim Aufbau skalierbarer, zukunftssicherer Netzwerkinfrastrukturen.
Warum mit Starsurge zusammenarbeiten? Mehrsprachiger Support, maßgeschneiderte Beschaffung und strenge Qualitätskontrolle. Für Volumenpreise oder kundenspezifische DAC-Längen kontaktieren Sie unsere Vertriebsingenieure.
Kontakt für RFQ →
| Produktfamilie | Kompatible Modelle / Ports | Unterstützte Geschwindigkeit |
|---|---|---|
| Mellanox / NVIDIA InfiniBand Switches | QM8700, QM8790, SB7800-Serie, QM9700 (QSFP56-Ports) | 200Gb/s HDR, 100Gb/s EDR |
| InfiniBand Host Channel Adapter | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (QSFP56/QSFP112 abwärtskompatibel) | 200Gb/s, 100Gb/s |
| Ethernet-Switches von Drittanbietern (mit QSFP56-Käfig) | Abhängig von der NIC/Switch-Unterstützung für PAM4; 100GbE/200GbE-fähige Modelle | Bis zu 200GbE, falls unterstützt |
- ✔ Erforderliche Länge (1m für MCP1600-E001E30) und AWG für Signalintegrität bestätigen.
- ✔ Port-Typ des Switches/Adapters überprüfen: QSFP56 (HDR) erforderlich für volle 200Gb/s.
- ✔ Betriebstemperaturbereich im Rack prüfen (0°C bis 70°C).
- ✔ LSZH-Mantelkonformität für Installationen in Plenum- oder eingeschränkten Lufträumen sicherstellen.
- ✔ Farbe und Ausrichtung der Zuglasche bestätigen, falls spezifische Datacenter-Handhabung erforderlich ist.
- ✔ Werksprüfberichte für groß angelegte Bereitstellungen anfordern.
- MCP1600-E0015E30 – 1,5m 30AWG Version für etwas längere Rack-Verbindungen
- MCP1600-E002E26 – 2m 26AWG passiver DAC für erweiterte Reichweite
- MCP1600-E003E26 – 3m 26AWG passiver DAC für maximale passive Kupferreichweite
- NVIDIA Mellanox QM8700 Switch – 40-Port HDR InfiniBand Switch, ideal für gepaarte DAC-Kabel
