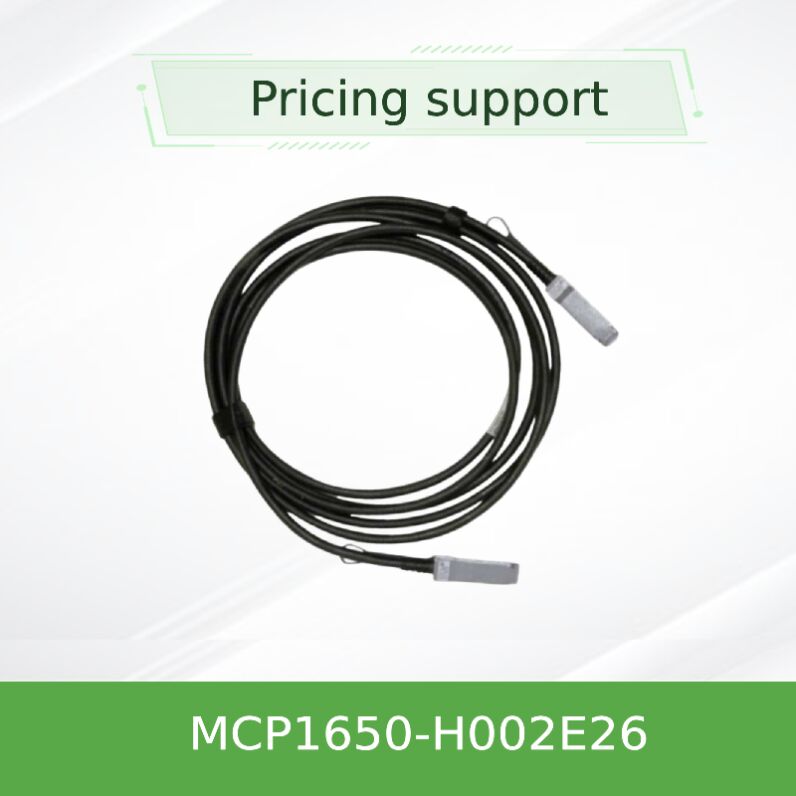

200Gb/s QSFP56 HDR Passive DAC Kabel – Mellanox MCP1650-H002E26 2m, 26AWG LSZH
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCP1650-H002E26 |
| Dokumentieren: | PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Zustand: | Neu und Original | Verfügbarkeit: | Aktie |
|---|---|---|---|
| Technologie: | Infiniband | Maximale Geschwindigkeit: | HDR |
| Steckertyp: | QSFP56 | Länge: | 2,0 m |
| Datenrate: | 100 GB/s | Garantiezeit: | 1 Jahr |
Produkt-Beschreibung
200Gb/s QSFP56 HDR Passive Copper DAC
Entwickelt für 200Gb/s InfiniBand HDR-Umgebungen, liefert das MCP1650-H002E26 Direct Attach Copper Kabel kostengünstige, zuverlässige Kurzstreckenverbindungen. Durch die Verwendung von 50Gb/s PAM4-Modulation pro Lane eliminiert dieses passive QSFP56-Kabel die Kosten und den Stromverbrauch von optischen Transceivern, während Bitfehlerraten unter 1E-15 aufrechterhalten werden, wenn es mit Mellanox HDR-Systemen gekoppelt wird. Der LSZH-Mantel und die robuste EMI-Leistung machen es ideal für Top-of-Rack- und Intra-Rack-Switches.
Das Mellanox MCP1650-H002E26 ist ein Hochleistungs-Passivkupferkabel, das für 200Gb/s InfiniBand HDR (High Data Rate) Anwendungen entwickelt wurde. Als Teil der LinkX-Serie integriert dieses QSFP56 Direct Attach Kabel acht Hochgeschwindigkeits-Kupferpaare, die mit 50Gb/s PAM4-Modulation pro Lane arbeiten und eine aggregierte Bandbreite von 200Gb/s liefern. Die Baugruppe enthält einen EEPROM mit Produktkonfigurationsdaten, der über die SFF-8636 I²C-Management-Schnittstelle zugänglich ist. Mit einem typischen Stromverbrauch von 0,1W und einem passiven Design reduziert es die Strom- und Kühlkosten im Rechenzentrum im Vergleich zu aktiven optischen Kabeln oder Transceivermodulen erheblich. Ideal für Kurzstreckenverbindungen (bis zu 2 Meter) unterstützt das Kabel eine Hot-Plug-Installation und erfüllt die strengen IBTA InfiniBand HDR-Konformitätsanforderungen.
- Bis zu 200Gb/s aggregierte Datenrate (4x 50Gb/s PAM4)
- Vollständig konform mit der IBTA InfiniBand HDR-Spezifikation
- Passives Kupferdesign – keine aktiven Komponenten, keine Latenzverzögerung
- Hot-Plug-fähiger QSFP56-Formfaktor gemäß SFF-8665
- Geringer Stromverbrauch: < 0,1W (max.) aus einer einzigen 3,3V-Versorgung
- EEPROM mit Produktidentifikation und Serialisierung (I²C-Schnittstelle)
- Robuste Kabelkonstruktion: 26 AWG Leiter, LSZH-Außenmantel
- Betriebstemperaturbereich des Gehäuses: 0°C bis 70°C
- Überlegene BER-Leistung: < 1E-15 mit Mellanox InfiniBand HDR-Systemen
- RoHS-konforme, bleifreie (LF) und halogenfreie (HF) Leiterplatte
Das MCP1650-H002E26 nutzt die 4-Lane PAM4-Modulation mit 50Gb/s pro Lane, was einen Durchsatz von 200Gb/s über passive Kupferinfrastruktur ermöglicht. Es entspricht den mechanischen Anforderungen von SFF-8665 und der SFF-8636 Management-Schnittstelle. Jedes Kabel durchläuft strenge Produktionstests, einschließlich Validierung von Hochgeschwindigkeits-Augendiagrammen, Dämpfung und Übersprechprüfung, um eine sofortige Zuverlässigkeit zu gewährleisten. Die 26 AWG-Leiterstärke sorgt für optimale Signalintegrität bei 2 Meter Entfernung und hält gleichzeitig den minimalen Biegeradius ein: einfacher Biegeradius 47 mm, Montage-/Wiederholungsbiegeradius 94 mm, was eine flexible Bereitstellung in hochdichten Racks ermöglicht.
- Top-of-Rack (ToR) Switching: Verbinden von InfiniBand HDR-Switches mit Compute-Knoten innerhalb desselben Racks.
- High-Performance Computing (HPC): Kurzstreckenverbindungen zwischen GPU-Servern und Leaf-Switches in Cluster-Umgebungen.
- Data Center Interconnects: Kostengünstige Punkt-zu-Punkt-Verbindungen für Speicher-Knoten und Management-Netzwerke.
- KI/ML-Cluster: Ultra-niedrige Latenzverbindungen, die für verteilte Trainings-Workloads unerlässlich sind.
Entwickelt für nahtlose Interoperabilität mit Mellanox/NVIDIA InfiniBand HDR-Adaptern, Switches und QSFP56-Ports. Rückwärtskompatibel mit QSFP56-basierten 100Gb/s- und 50Gb/s-Systemen bei Verwendung mit entsprechender Geschwindigkeitsaushandlung. Kompatibel mit führenden Serverplattformen und QSFP56-Ports von Drittanbietern, die den SFF-8665 / SFF-8636 Standards folgen.
| Parameter | Spezifikation |
|---|---|
| Produktmodell | MCP1650-H002E26 |
| Kabeltyp | Passives Kupfer Direct Attach Kabel (DAC) |
| Datenrate | 200Gb/s (4x 50Gb/s PAM4) |
| Länge | 2 Meter ( ± 0,050m Toleranz ) |
| Leiterquerschnitt (AWG) | 26 AWG |
| Stecker | QSFP56, schwarzer Zuglasche, SFF-8665-konform |
| Versorgungsspannung (Vcc) | 3,135V – 3,465V (3,3V nominal) |
| Stromverbrauch | Max. 0,1W |
| Betriebstemperatur des Gehäuses | 0°C bis 70°C |
| Lagertemperatur | -40°C bis 85°C |
| Relative Luftfeuchtigkeit (Betrieb) | 5% – 85% nicht kondensierend |
| Charakteristische Impedanz | 100Ω ±10% |
| Ausbreitungsverzögerung | ≤ 4,5 ns/m (informativ) |
| Außendurchmesser des Kabels | 7,1 ± 0,35 mm |
| Minimaler Biegeradius (einzeln) | 47 mm |
| Mantelmaterial | LSZH (Low Smoke Zero Halogen) |
| Konformität | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| Teilenummer | Länge | AWG | Beschreibung |
|---|---|---|---|
| MCP1650-H00AE30 | 0,5m | 30 AWG | 200Gb/s QSFP56 Passive DAC, LSZH |
| MCP1650-H001E30 | 1,0m | 30 AWG | 200Gb/s QSFP56 Passive DAC, LSZH |
| MCP1650-H01AE30 | 1,5m | 30 AWG | 200Gb/s QSFP56 Passive DAC, LSZH |
| MCP1650-H002E26 | 2,0m | 26 AWG | 200Gb/s QSFP56 Passive DAC, LSZH, schwarze Zuglasche |
- Geringere Kosten: Eliminiert Transceiver-Komponenten und reduziert die Stücklistenkosten.
- Keine zusätzliche Latenz: Passive Übertragung sorgt für minimale Signalverzögerung.
- Reduziertes Strombudget: Verbraucht <0,1W pro Ende im Vergleich zu mehreren Watt bei aktiver Optik.
- Hohe Zuverlässigkeit: Keine optischen Schnittstellen, die gereinigt oder ausfallen müssen.
- Einfache Kabelverwaltung: LSZH-Mantel, flexibler Biegeradius vereinfacht die Verlegung in hochdichten Racks.
Hong Kong Starsurge Group bietet globale Lieferung und mehrsprachigen technischen Support. Jedes MCP1650-H002E26 Kabel wird mit einer 1-jährigen eingeschränkten Hardwaregarantie geliefert, die Reparatur oder Ersatz von Teilen abdeckt. Vorverkaufs-Engineering-Beratung, Kompatibilitätsvalidierung und After-Sales-RMA-Services sind verfügbar. Für Volumenbestellungen können kundenspezifische Kennzeichnungs- und Verpackungsoptionen arrangiert werden.
Ja, es unterstützt die Link-Geschwindigkeitsaushandlung. Wenn es an einen EDR-Port angeschlossen wird, arbeitet es mit 100Gb/s und bietet Investitionsschutz.
Im Allgemeinen ja, wenn der Switch-Port den SFF-8665 QSFP56-Formfaktor und 200Gb/s HDR oder niedrigere Geschwindigkeiten unterstützt. Wir empfehlen jedoch eine Kompatibilitätsprüfung für Hardware von Drittanbietern.
Passive Direct Attach Copper Kabel haben keine aktiven elektronischen Komponenten im Inneren; sie verlassen sich ausschließlich auf Kupferleiter und passive Entzerrung, was zu einem nahezu Null-Stromverbrauch und Latenz führt.
1-jährige eingeschränkte Hardwaregarantie für Herstellungsfehler. Verlängerte Support-Optionen auf Anfrage erhältlich.
- Überschreiten Sie nicht den minimalen Biegeradius (47 mm statischer Biegeradius; 94 mm wiederholter Biegeradius), um Signalverschlechterungen zu vermeiden.
- Beachten Sie die richtigen Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) während der Installation.
- Betreiben Sie das Gerät innerhalb des angegebenen Temperaturbereichs des Gehäuses (0–70 °C), um eine langfristige Zuverlässigkeit zu gewährleisten.
- Verwenden Sie es nur mit kompatiblen QSFP56-Ports, die eine 3,3V-Versorgung und I²C-Management unterstützen.
Gegründet im Jahr 2008, ist Starsurge ein technologiegetriebener Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Wir bedienen weltweit Kunden aus den Bereichen Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen und liefern Netzwerk-Switches, NICs, drahtlose Zugangspunkte, Controller, DAC-Kabel und mehr. Mit einem kundenorientierten Ansatz gewährleistet Starsurge zuverlässige Qualität, reaktionsschnellen Support, globale Lieferung und kundenspezifische Softwareentwicklung. Unser erfahrenes technisches Team hilft Kunden beim Aufbau skalierbarer, zukunftssicherer Netzwerkinfrastrukturen.
Warum mit Starsurge zusammenarbeiten? Mehrsprachiger Support, maßgeschneiderte Beschaffung und strenge Qualitätskontrolle. Für Volumenpreise oder kundenspezifische DAC-Längen kontaktieren Sie unsere Vertriebsingenieure.
| Produktfamilie | Kompatible Modelle / Ports | Unterstützte Geschwindigkeit |
|---|---|---|
| Mellanox / NVIDIA InfiniBand Switches | QM8700, QM8790, SB7800 Serie, QM9700 (QSFP56-Ports) | 200Gb/s HDR, 100Gb/s EDR |
| InfiniBand Host Channel Adapter | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (QSFP56/QSFP112 abwärtskompatibel) | 200Gb/s, 100Gb/s |
| Ethernet-Switches von Drittanbietern (mit QSFP56-Käfig) | Abhängig von der NIC/Switch-Unterstützung für PAM4; 100GbE/200GbE-fähige Modelle | Bis zu 200GbE, falls unterstützt |
- ✔ Bestätigen Sie die erforderliche Länge (2m für MCP1650-H002E26) und AWG für die Signalintegrität.
- ✔ Überprüfen Sie den Switch/Adapter-Port-Typ: QSFP56 (HDR) erforderlich für volle 200Gb/s.
- ✔ Überprüfen Sie den Betriebstemperaturbereich im Rack (0°C bis 70°C).
- ✔ Stellen Sie die LSZH-Mantelkonformität für Installationen in Hohlräumen oder eingeschränkten Lufträumen sicher.
- ✔ Bestätigen Sie die Farbe und Ausrichtung der Zuglasche, falls eine spezifische Handhabung im Rechenzentrum erforderlich ist.
- ✔ Fordern Sie Werksprüfberichte für groß angelegte Bereitstellungen an.
- MCP1650-H001E30 – 1m 30AWG Version für kürzere Rack-Verbindungen
- MCP1650-H01AE30 – 1,5m 30AWG passiver DAC
- MCP1650-H00AE30 – 0,5m ultra-kurz für angrenzendes Stacking
