NVIDIA MMA4Z00-NS400 400G OSFP SR4 Multimode-Transceiver mit 4 Kanälen 100G-PAM4
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MMA4Z00-NS400 |
| Dokumentieren: | MMA4Z00-NS400.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Zustand: | NEU UND ORIGINAL | Verfügbarkeit: | Aktie |
|---|---|---|---|
| Technologie: | Infiniband und Ethernet | Maximale Geschwindigkeit: | 800 GB/s |
| Länge: | 50M | Temperaturbereich: | 0°C bis +70°C |
| Name: | Emllanox Optical Transceiver MMA4Z00-NS400 400 GB/s Singleport OSFP 400 GB/s Multimode SR4 50m Trans | Schlüsselwörter: | Mellanox Optical Transceiver |
| Hervorheben: | NVIDIA 400G OSFP SR4 Transceiver,Multimode-optischer 4-Kanal-Transceiver,100G-PAM4 OSFP-Transceiver |
||
Produkt-Beschreibung

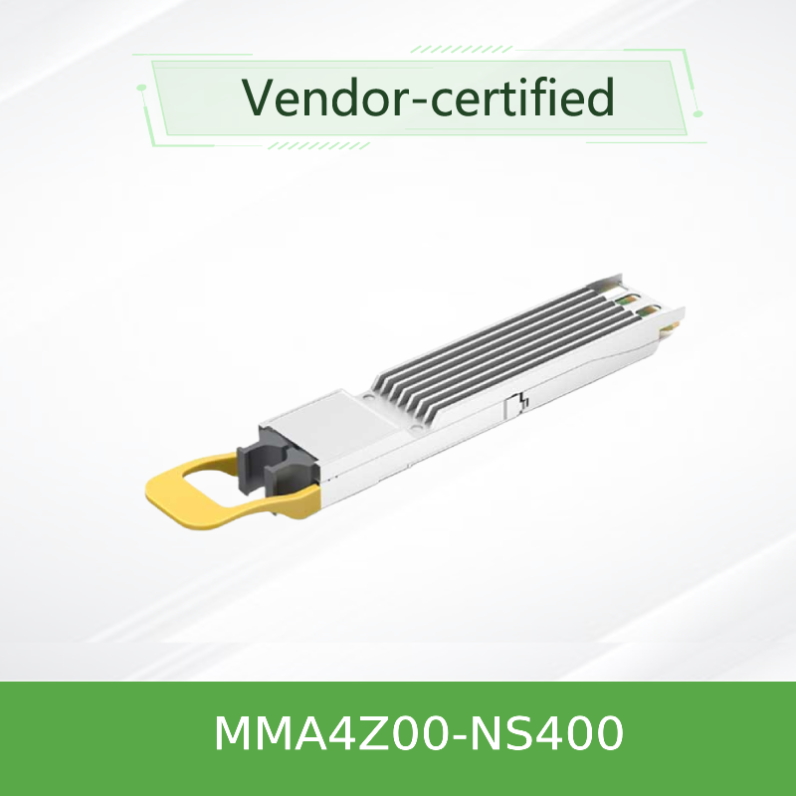

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Multimode Transceiver
4-Kanal 100G-PAM4 optisches Modul für InfiniBand NDR & 400GbE
Produktübersicht
Der NVIDIA MMA4Z00-NS400 ist ein 400Gb/s Single-Port OSFP SR4 Multimode-Transceiver, der für Hochleistungsrechenzentren entwickelt wurde. Er verfügt über 4 Lanes mit 100G-PAM4-Modulation, 850nm VCSEL-Technologie und einen MPO-12/APC-Steckverbinder. Mit Unterstützung für sowohl 400G als auch automatische 200G-Modi (bei Verwendung mit Splitterkabeln) bietet er eine flexible, energieeffiziente Konnektivität für ConnectX-7-Adapter und Quantum-2/Spectrum-4-Switches.
Hauptmerkmale
- Datenrate: 400Gb/s (4* 100G-PAM4) oder 200Gb/s (2* 100G-PAM4)
- Protokollunterstützung: InfiniBand NDR, 400GbE
- Optische Schnittstelle: MPO-12/APC (Einzelner 4-Kanal-Steckverbinder)
- Wellenlänge: 850nm VCSEL
- Reichweite: 50m OM4 / 30m OM3
- Stromverbrauch: 8,5W max. (400G) / 5,5W max. (200G)
- Hot-Plug-fähig: OSFP-Formfaktor, OSFP MSA-konform
- Management: CMIS 4.0-konform, I²C-Schnittstelle
- Digitale Diagnose: DDM für Temperatur, Spannung, Bias, Sende-/Empfangsleistung
- Konformität: RoHS, Laserklasse 1M
Technologie & Design
Der MMA4Z00-NS400 nutzt die fortschrittliche optische Technologie von NVIDIA mit 850nm VCSEL-Arrays und Hochgeschwindigkeits-Multimode-Faserkopplung. Das 4-Kanal-Design verwendet 100G-PAM4-Modulation pro Lane und liefert eine aggregierte Bandbreite von 400G über einen einzigen MPO-12/APC-Steckverbinder. Der Transceiver unterstützt adaptive Tx-Eingangsentzerrung, programmierbare Rx-Ausgangsamplitude und Vor-/Nach-Cursor-Anpassung für optimale Signalintegrität. Digital Diagnostic Monitoring (DDM) bietet Echtzeit-Einblick in Temperatur, Versorgungsspannung, Laser-Bias-Strom und optische Leistungspegel. Das Modul enthält auch PRBS-Generator/Checker und Loopback-Modi für die Systemdiagnose.
Typische Einsatzszenarien
- 400G-Modus (gerade Kabel): Verbinden Sie Quantum-2- oder Spectrum-4-Switches mit ConnectX-7-OSFP-Adaptern mit 400Gb/s über MFP7E10 gerade Crossover-Glasfaserkabel

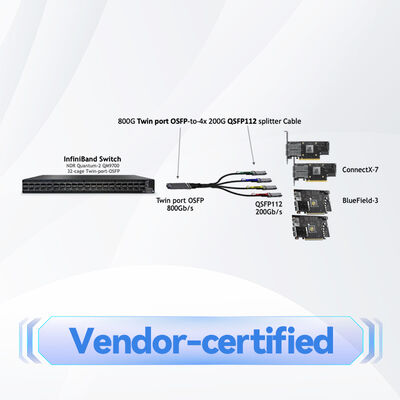

- 200G-Modus (Splitterkabel): Verwenden Sie MFP7E20 1:2 Splitterkabel, um einen einzelnen 400G-OSFP-Transceiver mit zwei 200G-ConnectX-7-Adaptern zu verbinden und den Stromverbrauch automatisch zu reduzieren
- Switch-zu-Switch: Twin-Port-OSFP-Transceiver mit geraden Kabeln unterstützen 800G-Switch-zu-Switch-Verbindungen
- Hochleistungsrechnen: InfiniBand NDR-Fabrics für KI/ML-Training und HPC-Cluster
- Enterprise Cloud: 400GbE-Aggregationsverbindungen in großen Rechenzentren
Kompatibilität
Switches: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G).
Adapter / DPUs: ConnectX-7 OSFP (für diesen OSFP-Transceiver). BlueField-3 DPUs akzeptieren QSFP112-Varianten – dieses OSFP-Modul ist nicht mit BlueField-3 kompatibel.
Empfohlene Glasfaserkabel: NVIDIA MFP7E10 (gerade) und MFP7E20 (1:2 Splitter) Crossover-Kabel vom Typ B mit MPO-12/APC-Steckverbindern.
Protokolle: InfiniBand NDR und 400GbE (automatische Erkennung basierend auf dem Host).
Einzelport-OSFP-Transceiver sind nicht für den Einsatz in Switches vorgesehen. Beide Fasern in Twin-Port-Transceivern müssen vom gleichen Typ sein – gerade oder Splitter – und dürfen nicht gemischt werden.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Produkttyp | 400G OSFP SR4 Multimode Transceiver |
| Formfaktor | OSFP (MSA-konform), flache Oberseite |
| Datenrate | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| Optischer Steckverbinder | Einzelner MPO-12/APC (8 aktive Fasern: 4 TX + 4 RX) |
| Wellenlänge | 850nm VCSEL |
| Reichweite (OM4) | Bis zu 50m (mit 2 Patchfeldern) |
| Reichweite (OM3) | Bis zu 30m (mit 2 Patchfeldern) |
| Versorgungsspannung | 3,3V (3,135V – 3,465V) |
| Max. Leistung (400G, 4-Kanal) | 8,5W max. (8W typisch) |
| Max. Leistung (200G, 2-Kanal) | 5,5W max. (5W typisch) |
| Niedrigleistungsmodus | 2W max. |
| Betriebstemperatur des Gehäuses | 0 °C bis 70 °C (DDM bis 75 °C) |
| Lagertemperatur | –40 °C bis 85 °C |
| Relative Luftfeuchtigkeit (Betrieb) | 5 % – 95 % (nicht kondensierend) |
| Management-Schnittstelle | I²C (CMIS 4.0-konform) |
| Digitale Diagnose | Temp, Vcc, Bias, Sende-/Empfangsleistung pro Lane |
| Laser-Sicherheit | Klasse 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Zuglasche | Braun (Multimode) |
| Steckverbindergehäuse | Grün (MPO-12/APC) |
| Modellnummer | MMA4Z00-NS400 |
Der 200G-Modus (2-Kanal) wird automatisch aktiviert, wenn 1:2 Splitterkabel (Serie MFP7E20) verwendet werden. Der Stromverbrauch skaliert proportional nach unten.
Produktauswahlhilfe
| Bestellnummer | Beschreibung | Formfaktor | Reichweite |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, Multimode, MPO-12/APC, 850nm | OSFP | 50m OM4 |
| MMA4Z00-NS (Twin-Port) | 800G Twin-Port OSFP 2*400G SR4 | OSFP | 50m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (QSFP112-Variante) | QSFP112 | 50m OM4 |
Für die Kompatibilität mit BlueField-3 DPU verwenden Sie die QSFP112-Variante (MMA1Z00-NS400). Dieses OSFP-Modul ist nur für ConnectX-7 OSFP-Adapter.
Hauptvorteile
- Flexible Geschwindigkeitsmodi: Automatische 200G/400G-Operation basierend auf dem Kabeltyp (gerade oder Splitter)
- Energieeffizienz: 5,5W max. im 200G-Modus – ideal für stromempfindliche Einsätze
- Kompaktes OSFP-Design: Flache Gehäuseoberseite integriert sich in die Kühlkörper des ConnectX-7-Käfigs
- Protokollagnostisch: Erkennt automatisch InfiniBand NDR oder 400GbE, vereinfacht die Lagerhaltung
- Überlegene Signalintegrität: APC-Politur minimiert Rückreflexionen für PAM4-Zuverlässigkeit
- Umfassende Diagnose: Echtzeit-DDM mit Warn-/Schwellenwerten
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen 400G- und 200G-Modi?
A: Im 400G-Modus sind alle 4 Lanes mit geraden MFP7E10-Kabeln aktiv. Im 200G-Modus erkennt der Transceiver automatisch 1:2 Splitter MFP7E20-Kabel und aktiviert nur 2 Lanes, wodurch der Stromverbrauch reduziert wird.
F: Ist dieses Modul mit BlueField-3 DPUs kompatibel?
A: Nein. BlueField-3 DPUs akzeptieren nur QSFP112-Geräte. Für BlueField-3 verwenden Sie die QSFP112-Variante MMA1Z00-NS400.
F: Kann ich gerade und Splitterkabel in einem Twin-Port-Transceiver mischen?
A: Nein. Beide Fasern in einem Twin-Port-OSFP-Transceiver müssen vom gleichen Typ sein – entweder beide gerade oder beide Splitterkabel.
F: Welcher Glasfaserkabeltyp wird benötigt?
A: Verwenden Sie von NVIDIA gelieferte Crossover-Kabel vom Typ B mit MPO-12/APC-Steckverbindern – MFP7E10 für 400G gerade oder MFP7E20 für 200G Splitter.
F: Was ist die maximale Reichweite dieses Transceivers?
A: 50m über OM4 Multimode-Faser (mit zwei Patchpanel-Übergängen) oder 30m über OM3.
F: Kann dieses Modul in Ethernet-Switches verwendet werden?
A: Einzelport-OSFP-Transceiver wie der MMA4Z00-NS400 sind nicht für den Einsatz in Switches vorgesehen. Sie sind für ConnectX-7/OSFP-Adapter konzipiert. Twin-Port-OSFP-Transceiver werden in Quantum-2- und Spectrum-4-Switches verwendet.
Handhabungshinweise
Laser-Sicherheitshinweis: Exposition gegenüber Laserlicht kann zu Augenschäden führen. Tragen Sie eine Schutzbrille beim Umgang mit diesem Produkt und halten Sie Laserlicht von Augen und Gesicht fern.
- Halten Sie Staubkappen auf dem optischen Steckverbinder, wenn kein Glasfaserkabel angeschlossen ist
- Reinigen Sie immer sowohl die Transceiver-Buchse als auch den Kabelstecker vor dem Einstecken – 80 % der Verbindungsprobleme hängen mit verschmutzten optischen Steckverbindern zusammen
- Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen bei Installation und Handhabung
- Wenden Sie keine Flüssigkeiten auf den optischen Steckverbinder an; verwenden Sie zugelassene Reinigungswerkzeuge und -methoden
- Verwenden Sie nur von NVIDIA gelieferte oder qualifizierte Glasfaserkabel (Serie MFP7E10/MFP7E20)
- Stellen Sie sicher, dass das Modul vollständig eingesteckt und verriegelt ist, um thermische Probleme und Verbindungsprobleme zu vermeiden
Kompatibilitätsmatrix
| Gerätetyp | Unterstützte Plattformen |
|---|---|
| InfiniBand-Switches | NVIDIA Quantum-2 (mit Twin-Port OSFP-Transceivern) |
| Ethernet-Switches | NVIDIA Spectrum-4 (mit Twin-Port OSFP-Transceivern) |
| Adapter | ConnectX-7 / OSFP (dieses Modul) |
| DPUs | Nicht kompatibel mit BlueField-3 (QSFP112-Variante verwenden) |
| Empfohlene Kabel | MFP7E10 (gerade), MFP7E20 (Splitter) – beide Crossover Typ B |
Käufer-Checkliste
- Bestätigen Sie, dass Ihr Adapter OSFP unterstützt (ConnectX-7/OSFP)
- Überprüfen Sie die erforderliche Geschwindigkeit: 400G (gerade Kabel) oder 200G (Splitterkabel)
- Wählen Sie das passende Glasfaserkabel: MFP7E10 (gerade) oder MFP7E20 (Splitter)
- Stellen Sie sicher, dass die Glasfaseranlage OM3 oder OM4 Multimode mit MPO-12/APC-Steckverbindern ist
- Verifizieren Sie, dass die Switch-Seite kompatible Twin-Port-OSFP-Transceiver verwendet
- Prüfen Sie das Leistungsbudget und die Kühlung für das OSFP-Modul
Verwandte Produkte
- MMA4Z00-NS – Twin-Port OSFP 800G 2*400G SR4 Transceiver (Switch-Seite)
- MMA1Z00-NS400 – 400G QSFP112 SR4 (BlueField-3 kompatibel)
- MFP7E10-Nxxx – 4-Kanal gerade Crossover-Glasfaserkabel
- MFP7E20-Nxxx – 1:2 Splitter Crossover-Glasfaserkabel
- ConnectX-7 / OSFP-Adapterkarten
