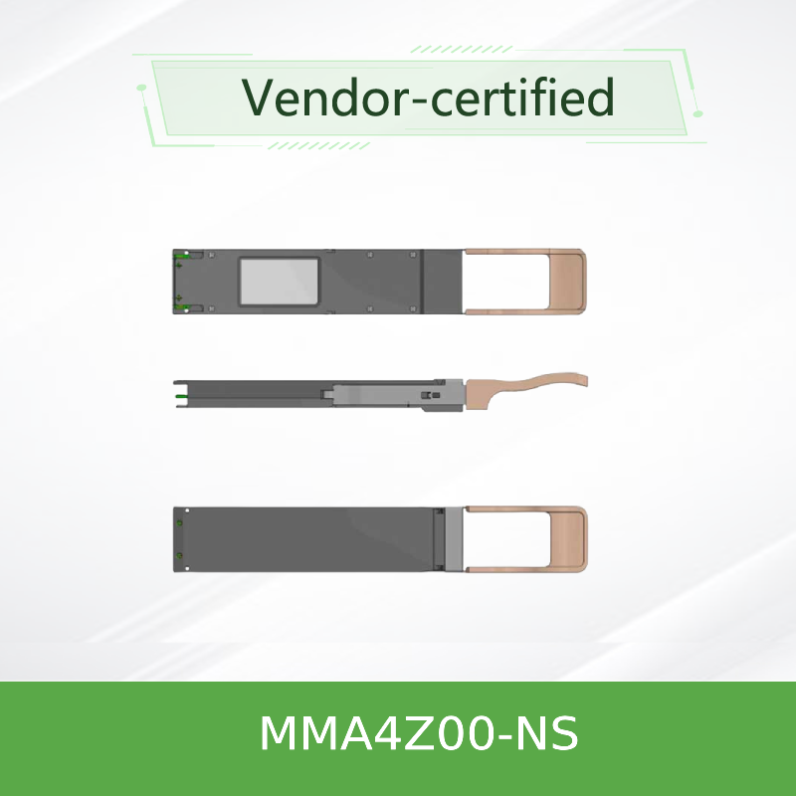

800G OSFP SR8 Transceiver für Quanten-2- und Spektrum-4-Switches MMA4Z00-NS 50m
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | Optischer Transceiver MMA4Z00-NS Mellanox |
| Dokumentieren: | MMA4Z00-NS.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Zustand: | NEU UND ORIGINAL | Verfügbarkeit: | Aktie |
|---|---|---|---|
| Technologie: | Infiniband und Ethernet | Maximale Geschwindigkeit: | 800 GB/s |
| Länge: | 50M | Temperaturbereich: | 0°C bis +70°C |
| Hervorheben: | 800 g Osfp Sr8 Empfänger,Nvidia Quantum-2-Transceiver,OSFP-Transceiver mit 50m Reichweite |
||
Produkt-Beschreibung
NVIDIA MMA4Z00-NS 800G OSFP Twin-Port SR8 Multimode Transceiver
2x400 Gbit/s 8-Kanal 100G-PAM4 optisches Modul für Quantum-2 & Spectrum-4 Switches
Produktübersicht
Der NVIDIA MMA4Z00-NS ist ein 800 Gbit/s Twin-Port OSFP SR8 Multimode Parallel-Transceiver, der zwei unabhängige 400 Gbit/s Transceiver-Engines in einem einzigen OSFP-Formfaktor integriert. Er verwendet zwei 4-Kanal MPO-12/APC-Steckverbinder, die jeweils 400 Gbit/s über 100G-PAM4-Modulation unterstützen. Dieses innovative Design ermöglicht 64 Ports mit 400 Gbit/s in einem 32-Cage Quantum-2 Switch und bietet eine beispiellose Switching-Dichte. Die Transceiver-Firmware unterstützt automatisch sowohl InfiniBand NDR- als auch 400GbE-Protokolle, basierend auf dem Host-Switch. Erhältlich in Varianten mit Kühlrippen (für luftgekühlte Switches) und flacher Oberseite (für DGX H100 / flüssigkeitsgekühlte Systeme).
Hauptmerkmale
- Datenrate: 800 Gbit/s (2x 400 Gbit/s) - 8x 100G-PAM4-Leitungen
- Protokollunterstützung: InfiniBand NDR, 400GbE (automatisch erkannt)
- Optische Schnittstelle: Zwei MPO-12/APC-Steckverbinder (je 4 Kanäle)
- Wellenlänge: 850nm VCSEL
- Reichweite: 50m OM4 / 30m OM3
- Stromverbrauch: 17W max (15W typisch) / 2W Low-Power-Sleep
- Hot-Pluggable: OSFP-Formfaktor, OSFP MSA-konform
- Management: CMIS 4.0-konform, I²C-Schnittstelle
- Digitale Diagnose: DDM für Temperatur, Spannung, Bias, Sende-/Empfangsleistung
- Konformität: RoHS, Laserklasse 1M
Technologie & Design
Der MMA4Z00-NS ist eine wichtige NVIDIA-Innovation, die zwei unabhängige 400G-Transceiver-Engines in einer einzigen OSFP-Hülle ermöglicht. Dies wird durch eine patentierte vertikale Steckverbindungsanordnung erreicht, die zwei MPO-12/APC-Steckverbinder im OSFP-Formfaktor aufnimmt. Jede Engine unterstützt 4 Kanäle mit 100G-PAM4-Modulation unter Verwendung von 850nm VCSEL-Technologie. Die Variante mit Kühlrippen bietet eine verbesserte Kühlung für luftgekühlte Switches, während die Variante mit flacher Oberseite für DGX H100 Cedar-7-Systeme und flüssigkeitsgekühlte Umgebungen konzipiert ist. Der Transceiver unterstützt adaptive Tx-Entzerrung, programmierbare Rx-Ausgangsamplitude und umfassende digitale Diagnosen mit PRBS-Generator/Checker und Loopback-Modi.
Typische Einsatzszenarien
- Switch-zu-Switch (800G): Verbinden Sie zwei Quantum-2 oder Spectrum-4 Switches mit 800 Gbit/s über zwei gerade MFP7E10-Glasfaserkabel.
- Switch-zu-zwei 400G-Adapter: Verbinden Sie zwei ConnectX-7/OSFP oder BlueField-3/QSPP112 Adapter mit jeweils 400 Gbit/s über gerade Kabel.

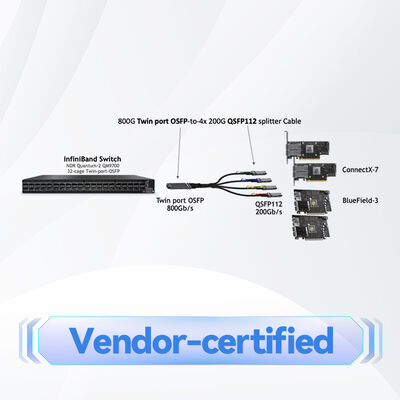

- Switch-zu-vier 200G-Adapter: Verwenden Sie MFP7E20 1:2 Splitterkabel, um vier 200G-Adapter anzuschließen, mit automatischer Leistungsreduzierung in den 400G-Transceivern.
- DGX H100 Integration: Die Variante mit flacher Oberseite verbindet Cedar-7 GPU-Systeme mit Quantum-2 oder Spectrum-4 Switches.
- Switch-zu-Switch (2 x 400G): Leiten Sie zwei Fasern zu verschiedenen Switches für doppelte 400G-Links.
Kompatibilität
Switches: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G) - beide erfordern OSFP-Gehäuse mit Kühlrippen für den luftgekühlten Betrieb.
Adapter / DPU's: ConnectX-7/OSFP, ConnectX-7/QSFP112, BlueField-3/QSFP112. Single-Port-OSFP-Transceiver (MMA4Z00-NS400) sind nicht für Switches vorgesehen.
Empfohlene Glasfaserkabel: MFP7E10 (gerade, 4-Kanal zu 4-Kanal) und MFP7E20 (1:2 Splitter, 4-Kanal zu 2x2-Kanal) - beide Typ B Crossover mit MPO-12/APC.
Wichtige Regel: Beide Fasern in einem Twin-Port-Transceiver müssen vom gleichen Typ sein (entweder beide gerade oder beide Splitter) - sie dürfen nicht gemischt werden.
Protokoll: Erkennt automatisch InfiniBand NDR oder 400GbE basierend auf dem Switch-Protokoll.
Spezifikationen
| Parameter | Wert |
|---|---|
| Produkttyp | 800G Twin-Port OSFP SR8 Multimode Transceiver |
| Formfaktor | OSFP (Varianten mit Kühlrippen oder flacher Oberseite) |
| Datenrate | 800 Gbit/s (2x 400 Gbit/s) - 8x 100G-PAM4 |
| Optische Steckverbinder | Zwei MPO-12/APC (je 4 Kanäle) |
| Aktive Fasern pro Port | 8 (4 TX + 4 RX) pro MPO-Steckverbinder |
| Wellenlänge | 850nm VCSEL |
| Reichweite (OM4) | Bis zu 50m (mit 2 Patchpaneln) |
| Reichweite (OM3) | Bis zu 30m (mit 2 Patchpaneln) |
| Versorgungsspannung | 3,3V (3,135V - 3,465V) |
| Max. Leistung (aktiv) | 17W max (15W typisch) |
| Low-Power-Modus | 2W max |
| Betriebstemperatur des Gehäuses | 0 °C bis 70 °C |
| Lagertemperatur | -40 °C bis 85 °C |
| Management-Schnittstelle | I²C (CMIS 4.0-konform) |
| Digitale Diagnose | Temperatur, Vcc, Bias, Sende-/Empfangsleistung pro Leitung |
| Laser-Sicherheit | Klasse 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Modellnummer | MMA4Z00-NS |
Die Variante mit Kühlrippen ist für luftgekühlte Quantum-2/Spectrum-4 Switches bestimmt. Die Variante mit flacher Oberseite (MMA4Z00-NS-FLT) ist für DGX H100 Cedar-7 und flüssigkeitsgekühlte Systeme bestimmt.
Auswahlhilfe
| Bestellnummer | Beschreibung | Formfaktor | Oberseite |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8, 2x400G, Multimode, MPO-12/APC, 850nm, 50m | OSFP | Mit Kühlrippen |
| MMA4Z00-NS-FLT | 800G OSFP SR8, 2x400G, Multimode, MPO-12/APC, 850nm, 50m | OSFP | Flach |
| MMA4Z00-NS400 | 400G OSFP SR4, Single-Port (für ConnectX-7/OSFP-Adapter) | OSFP | Flach |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (für ConnectX-7/QSFP112 & BlueField-3) | QSFP112 | -- |
MMA4Z00-NS (mit Kühlrippen) wird für luftgekühlte Quantum-2 und Spectrum-4 Switches benötigt. Die Variante mit flacher Oberseite ist für DGX H100 und flüssigkeitsgekühlte Systeme bestimmt.
Vorteile
- Unübertroffene Dichte: 64 Ports mit 400 Gbit/s in einem 32-Cage Quantum-2 Switch - 2x Dichte im Vergleich zu herkömmlichen Designs.
- Flexible Bereitstellung: Unterstützt Switch-zu-Switch (800G), Switch-zu-Adapter (2x400G) und Switch-zu-4-Adapter (4x200G) mit Splitterkabeln.
- Protokollunabhängig: Erkennt automatisch InfiniBand oder Ethernet, vereinfacht Lagerhaltung und Logistik.
- Energieeffizienz: 2W Low-Power-Sleep-Modus und automatische 200G-Leistungsreduzierung auf der Transceiver-Seite.
- Vielseitige Verkabelung: Unterstützt gerade oder Splitterkabel mit unabhängiger Längenwahl (beide Kabel müssen vom gleichen Typ sein).
- Bewährte Zuverlässigkeit: NVIDIA End-to-End-Systemvalidierung garantiert optimale Leistung.
Service & Support
Als autorisierter NVIDIA-Partner bietet die Hong Kong Starsurge Group:
- Technische Pre-Sales-Beratung für 800G/400G optisches Interconnect-Design.
- Globale Logistik mit Echtzeit-Tracking und Zollabwicklungsunterstützung.
- Standard-Hardwaregarantie von NVIDIA.
- Firmware-/Kompatibilitätsberatung für Quantum-2 und Spectrum-4 Plattformen.
- Mehrsprachiger Support (Englisch, Mandarin, Kantonesisch) per E-Mail oder Telefon.
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen den Varianten mit Kühlrippen und flacher Oberseite?
A: Die Variante mit Kühlrippen (MMA4Z00-NS) ist für luftgekühlte Quantum-2 und Spectrum-4 Switches mit reduziertem Luftstrom. Die Variante mit flacher Oberseite (MMA4Z00-NS-FLT) ist für DGX H100 Cedar-7 Systeme und flüssigkeitsgekühlte Umgebungen.
F: Kann ich gerade und Splitterkabel im selben Transceiver verwenden?
A: Nein. Beide Glasfaserports in einem Twin-Port OSFP-Transceiver müssen den gleichen Kabeltyp verwenden - entweder beide gerade (MFP7E10) oder beide Splitter (MFP7E20).
F: Was ist die maximale Reichweite dieses Transceivers?
A: 50m über OM4 Multimode-Faser (mit zwei Patchpanel-Übergängen) oder 30m über OM3.
F: Kann dieses Modul in ConnectX-7 Adaptern verwendet werden?
A: Nein. Dies ist ein Twin-Port Switch-Transceiver. Für ConnectX-7 Adapter verwenden Sie Single-Port OSFP (MMA4Z00-NS400) oder QSFP112 (MMA1Z00-NS400) Transceiver.
Handhabungshinweise
Laser-Sicherheitshinweis: Exposition gegenüber Laserlicht kann zu Augenschäden führen. Tragen Sie eine Schutzbrille bei der Handhabung dieses Produkts und halten Sie Laserlicht von Augen und Gesicht fern.
- Halten Sie die Staubkappen auf beiden optischen Steckverbindern, wenn keine Glasfaserkabel angeschlossen sind.
- Reinigen Sie immer sowohl die Transceiver-Buchsen als auch die Kabelsteckverbinder vor dem Einstecken - 80% der Verbindungsprobleme hängen mit verschmutzten optischen Steckverbindern zusammen.
- Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen bei Installation und Handhabung.
- Wenden Sie keine Flüssigkeiten auf die optischen Steckverbinder an; verwenden Sie zugelassene Reinigungswerkzeuge und -methoden.
- Verwenden Sie nur von NVIDIA gelieferte oder qualifizierte Glasfaserkabel (Serie MFP7E10/MFP7E20).
- Beide Kabel sollten ungefähr die gleiche Länge haben, um Latenzunterschiede zu vermeiden (4,5 ns/m).
- Stellen Sie sicher, dass das Modul vollständig eingesetzt und verriegelt ist, um thermische Probleme und Konnektivitätsprobleme zu vermeiden.
Über Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Seit 2008 beliefern wir Kunden weltweit mit Netzwerkausrüstung, einschließlich Switches, Netzwerkkarten, drahtlosen Zugangspunkten, Controllern, Kabeln und optischen Modulen. Unsere erfahrenen Vertriebs- und Technikteams unterstützen verschiedene Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Wir liefern maßgeschneiderte Lösungen, globale Logistik und mehrsprachigen Support - alles basierend auf einem kundenorientierten Engagement für Zuverlässigkeit, Leistung und Skalierbarkeit.
Wichtige Fakten
| Teilenummer: | MMA4Z00-NS |
| Formfaktor: | OSFP (mit Kühlrippen) |
| Datenrate: | 800G (2x400G) |
| Steckverbinder: | 2x MPO-12/APC |
| Reichweite: | 50m OM4 / 30m OM3 |
| Wellenlänge: | 850nm VCSEL |
| Leistung: | 17W max / 2W Sleep |
| Anwendung: | Quantum-2, Spectrum-4 |
Käufer-Checkliste
- Bestätigen Sie, dass Ihr Switch OSFP Twin-Port-Transceiver unterstützt (Quantum-2 oder Spectrum-4).
- Wählen Sie die richtige Variante: mit Kühlrippen für luftgekühlte Switches, flache Oberseite für DGX/flüssigkeitsgekühlte Systeme.
- Wählen Sie den Kabeltyp: gerade (MFP7E10) für 400G pro Port oder Splitter (MFP7E20) für 200G pro Port.
- Stellen Sie sicher, dass beide Kabel vom gleichen Typ sind (entweder beide gerade oder beide Splitter).
- Überprüfen Sie, ob die Glasfaseranlage OM3 oder OM4 mit MPO-12/APC-Steckverbindern ist.
- Prüfen Sie die Umgebungstemperaturanforderungen des Switches (max. 35 °C bei allen Lüftern, 30 °C bei Lüfterausfall).
- Bestätigen Sie das Protokoll: InfiniBand NDR oder 400GbE (automatisch erkannt).
