NVIDIA MFP7E20-N010 10m passives Glasfaser-Splitterkabel | MPO-12/APC auf 2xMPO-12/APC für 400G/800G InfiniBand
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E20-N010 |
| Dokumentieren: | MFP7E20-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell Nr.: | MFP7E20-N010 | Materialform: | Runder Draht |
|---|---|---|---|
| Erlaubte Zugfestigkeit: | 1000n <10000n | Zertifizierung: | RoHS, CE, ISO9001, VDE, CCC |
| Mantelmaterial: | PVC | Länge: | 10m |
| Datenrate: | 400 GB/s | Herkunft: | Indien / Israel / China |
| Hervorheben: | NVIDIA 10m passives Glasfaser-Splitterkabel,MPO-12 APC 400G InfiniBand-Kabel,NVIDIA MPO-12 Splitter mit Garantie |
||
Produkt-Beschreibung

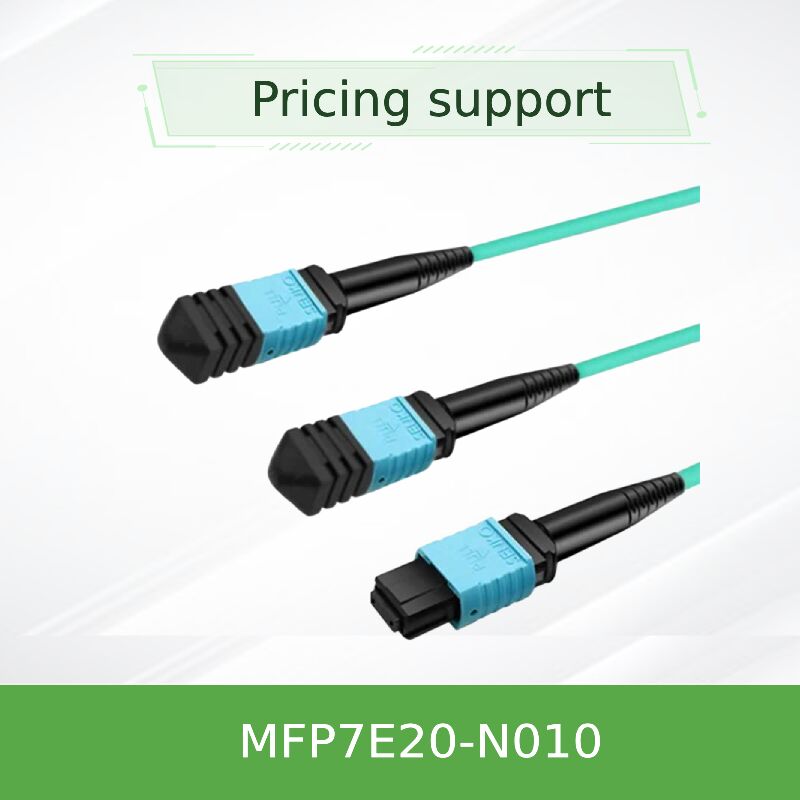

NVIDIA MFP7E20-N010 10m optisches Splitterkabel
MPO-12/APC zu Dual MPO-12/APC | 8-Faser Multimode für 400G/800G InfiniBand & Ethernet
Das NVIDIA MFP7E20-N010 ist ein präzisionsgefertigtes passives Glasfaser-Splitterkabel, das für hochdichte Rechenzentrumsumgebungen mit 400 Gbit/s und 800 Gbit/s entwickelt wurde. Es ermöglicht eine nahtlose Verbindung von Twin-Port OSFP-Transceivern zu dualen 400 Gbit/s OSFP- oder QSFP112-Transceivern und unterstützt NDR InfiniBand und 400 GbE-Anwendungen mit einer Reichweite von 10 Metern.
Wichtige Fakten im Überblick
| Produktnummer | MFP7E20-N010 |
| Kabellänge | 10 Meter (32,8 Fuß) |
| Steckverbindertyp | 1x MPO-12/APC (Buchse) zu 2x MPO-12/APC (Buchse) |
| Fasertyp | 8-Faser Multimode 50/125μm (OM3 für ≤30m, OM4 für >30m) |
| Anwendung | Split Twin-Port OSFP (800G) zu Dual 400G OSFP/QSFP112 |
| Mantelklassifizierung | LSZH (Low Smoke Zero Halogen) / OFNR, Aqua |

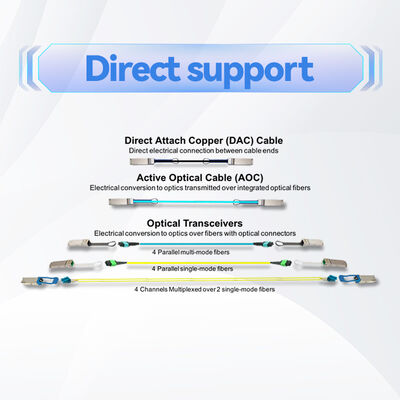

Produktübersicht
Das NVIDIA MFP7E20-N010 ist Teil der passiven optischen Splitterkabel-Familie der MFP7E20-Serie, die speziell für InfiniBand NDR der nächsten Generation und 400G-Ethernet-Netzwerke entwickelt wurde. Dieses 10-Meter-Kabel verfügt über eine 1:2-Aufteilungs-Konfiguration, die einen MPO-12/APC-Stecker in zwei MPO-12/APC-Stecker umwandelt, wodurch Twin-Port OSFP-Transceiver (800 Gbit/s) mit zwei separaten 400 Gbit/s-Transceivern (OSFP oder QSFP112) in ConnectX-7-Adaptern oder BlueField-3-DPUs verbunden werden können.
Unter Verwendung von 8 aktiven Fasern (4 Senden, 4 Empfangen) mit Typ-B-Crossover-Verkabelung gewährleistet das Kabel die korrekte Leitungszuordnung (Pin 1 → Pin 12) für eine optimale Signalintegrität. Die polierte schräge physikalische Kontaktfläche (APC) (8-Grad-Winkel) minimiert die optische Rückreflexion, was für Hochgeschwindigkeits-PAM4-Modulationsverfahren, die bei der Übertragung mit 200 Gbit/s pro Leitung verwendet werden, entscheidend ist.
Hauptmerkmale
- 1:2 Aufteilungsdesign: Wandelt einen Twin-Port OSFP (800G) in zwei unabhängige 400G-Verbindungen um.
- MPO-12/APC-Steckverbinder: Schräge Politur (8°) reduziert Rückreflexionen für überlegene Signalqualität in Hochgeschwindigkeits-Glasfaserverbindungen.
- Typ-B Crossover-Verkabelung: Gewährleistet die korrekte Leitungszuordnung (Pin 1 bis Pin 12) gemäß der optischen Leitungszuweisung des Transceivers.
- 8 aktive Fasern: 4 Fasern zum Senden, 4 zum Empfangen; 4 inaktive Fasern dienen als Verstärkungselemente.
- Hochleistungsfähige Konstruktion: Flexibler, runder LSZH-Mantel mit Push-Pull-Verriegelung für einfache Installation und Entriegelung.
- Branchenkonformität: Erfüllt die IEC 61754-7, GR-1435 und Telcordia Standards für Zuverlässigkeit.
- Protokollunabhängig: Unterstützt InfiniBand NDR/HDR, Ethernet 400GbE und NVLink-Protokolle.
Optische Technologie & Signalintegrität
Das MFP7E20-N010 verwendet MPO-12/APC-Steckverbinder mit einer 8-Grad-schrägen Stirnfläche. Diese präzise Politur reduziert die optische Rückflussdämpfung (≥35 dB) erheblich und verhindert Signalverzerrungen, die durch reflektiertes Licht verursacht werden, das in die Laserquelle zurückkehrt. Dies ist besonders wichtig für die PAM4-Modulation, die bei der Übertragung mit 200 Gbit/s pro Leitung verwendet wird, wo das Signal-Rausch-Verhältnis entscheidend ist.
Das Typ-B-Crossover-Schema stellt sicher, dass die Sendeleitung von Lane 1 auf der Switch-Seite mit dem Empfangs-Fotodetektor auf Lane 12 auf der Adapterseite übereinstimmt, wodurch die korrekte optische Kanalzuordnung über die Verbindung aufrechterhalten wird.
Einfügedämpfung: ≤ 0,35 + 0,0004 x L (dB), wobei L die Länge in Metern ist, um eine vorhersehbare Leistung über die 10-m-Distanz zu gewährleisten.
Typische Einsatzszenarien

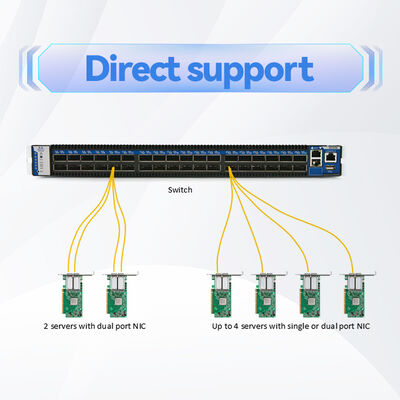

- Leaf-Spine-Verbindungen: Verbindung von NVIDIA Quantum-2-Switches (mit Twin-Port OSFP) mit Compute-Knoten mit ConnectX-7-Adaptern.
- KI-Trainingscluster: Verbindung von 800G-Switch-Ports mit dualen 400G-GPU-Server-Schnittstellen.
- Speichersysteme: Verbindung von Hochleistungs-Speichern mit BlueField-3-DPUs.
- Top-of-Rack im Rechenzentrum: Aufteilung von Core-Switches mit hoher Dichte auf mehrere ToR-Switches oder Server.
- Multi-Protokoll-Umgebungen: Gemischte InfiniBand- und Ethernet-Fabrics mit kompatiblen Transceivern.

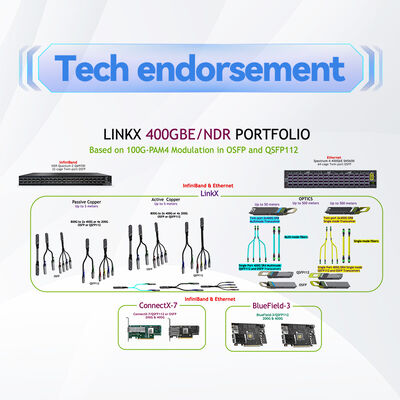

Kompatibilität & Transceiver-Kopplung
Das MFP7E20-N010 ist für die Verwendung mit NVIDIAs Portfolio an Hochgeschwindigkeits-Glasfaser-Transceivern konzipiert:
| Ende | Kompatible Transceiver | Anwendung |
|---|---|---|
| Einzelnes MPO-12/APC-Ende | MMA4Z00-NS (Twin-Port OSFP DR8) | Switch-Seite (800G) |
| Duale MPO-12/APC-Enden | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | Adapter-Seite (jeweils 400G) |
Hinweis: Beide Ports eines Twin-Port OSFP-Transceivers müssen denselben Kabeltyp verwenden (entweder Splitter oder gerade). Eine Mischung ist nicht zulässig.
Kompatibilitätsmatrix
| Plattform | Kompatibilität |
|---|---|
| NVIDIA Quantum-2 QM9700/QM9790 Serie | ✓ Ja (mit Twin-Port OSFP-Transceivern) |
| NVIDIA ConnectX-7 Adapter | ✓ Ja (mit OSFP- oder QSFP112-Käfigen) |
| NVIDIA BlueField-3 DPUs | ✓ Ja (mit entsprechenden Transceivern) |
| Drittanbieter 400G-Switches | ✓ Bei Verwendung kompatibler 400G OSFP/QSFP112-Transceiver |
Technische Spezifikationen
| Kategorie | Detail |
|---|---|
| Teilenummer | MFP7E20-N010 |
| Beschreibung | NVIDIA passives Glasfaserkabel, MMF, MPO-12/APC zu 2x MPO-12/APC, 10m |
| Steckverbindertyp | MPO-12/APC Buchse (beide Enden), grünes Gehäuse |
| Faseranzahl | 8 aktive Fasern (4 Tx, 4 Rx) + 4 inaktive Verstärkungselemente |
| Fasertyp | Multimode 50/125μm (OM3 für ≤30m, OM4 für >30m) |
| Kabellänge | 10 Meter (Toleranz: +0,1/-0m) |
| Kabeldurchmesser | 3,0 ± 0,2 mm |
| Minimaler Biegeradius | 30 mm (überall am Kabel) |
| Mantelmaterial | LSZH (Low Smoke Zero Halogen), OFNR, Aqua-Farbe |
| Einfügedämpfung (IL) | ≤ 0,35 + 0,0004 x L dB (L=Länge in Metern) |
| Rückflussdämpfung (RL) | ≥ 35 dB |
| Verkabelungstopologie | Gekreuzt (Typ B) |
| Betriebstemperatur | 0°C bis 70°C |
| Lagertemperatur | -40°C bis 85°C |
| Luftfeuchtigkeit (Betrieb) | 10% bis 85% RH (nicht kondensierend) |
| Regulatorische Konformität | IEC 61754-7, GR-1435, RoHS, CB, cTUVus, CE |
| Laser-Sicherheitsklasse | Klasse I (IEC 60825-1, 21 CFR 1040) |
| EMV-Konformität | CE, FCC Klasse A, ICES, RCM, VCCI |

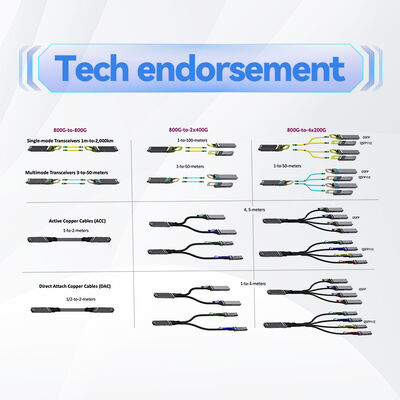

Auswahlhilfe: MFP7E20-Serie Längenoptionen
| Teilenummer | Länge | Typischer Anwendungsfall |
|---|---|---|
| MFP7E20-N003 | 3m | Verbindungen innerhalb desselben Racks |
| MFP7E20-N005 | 5m | Verbindungen zwischen benachbarten Racks |
| MFP7E20-N007 | 7m | Verbindungen innerhalb einer Reihe |
| MFP7E20-N010 | 10m | Zwischen Reihen / Ende der Reihe |
| MFP7E20-N015 | 15m | Verbindungen über Gänge hinweg |
| MFP7E20-N020 | 20m | Mehrere Racks entfernt |
| MFP7E20-N030 | 30m | Von Ende der Reihe zu Server-Racks |
| MFP7E20-N050 | 50m | Durch das Rechenzentrum (mit OM4) |
Vorteile des MFP7E20-N010
- Optimierte 10m Reichweite: Ideal für typische Rack-zu-Rack-Entfernungen in modernen Rechenzentren.
- NVIDIA-qualifizierte Leistung: Fabrikgetestet, um Zuverlässigkeit ab Werk und Konformität mit InfiniBand NDR-Spezifikationen zu gewährleisten.
- Platzsparendes Design: Flexibler 3mm runder Mantel mit Push-Pull-Laschen vereinfacht Kabelmanagement und Installation.
- Zukunftssicher: Unterstützt 200G pro Faser PAM4-Modulation, bereit für 1,6T-Implementierungen der nächsten Generation.
- Sicherheitskonform: LSZH-Mantel reduziert toxische Emissionen im Brandfall, ideal für geschlossene Rechenzentrumsbereiche.
Service & Support durch Hong Kong Starsurge
Als erfahrener Anbieter von Netzwerkinfrastruktur seit 2008 stellt Starsurge sicher, dass Ihre Verkabelungsanforderungen vollständig unterstützt werden:
- Original NVIDIA Glasfaserkabel mit vollständiger Rückverfolgbarkeit.
- Vorverkaufstechnische Beratung zu Kabellänge und Transceiver-Abstimmung.
- Globaler Versand mit sicherer Verpackung.
- After-Sales-Support und Garantieunterstützung.
- Großhandelsrabatte und Anfragen zu kundenspezifischen Längen sind willkommen.
Käufer-Checkliste
- Überprüfen Sie die Transceiver-Kompatibilität (Twin-Port OSFP auf Switch-Seite, 400G OSFP/QSFP112 auf Adapter-Seite).
- Bestätigen Sie die erforderliche Kabellänge: 10m sind für die meisten Entfernungen innerhalb einer Reihe geeignet.
- Stellen Sie sicher, dass MPO-12/APC-Steckverbinder verwendet werden (grünes Gehäuse) - nicht kompatibel mit UPC (blaues Gehäuse).
- Planen Sie geeignete Reinigungswerkzeuge und Staubkappenmanagement während der Installation ein.
- Überprüfen Sie die Betriebsumgebung: 0°C bis 70°C, Luftfeuchtigkeit 10-85% nicht kondensierend.
Handhabungs- & Installationshinweise
- Staubkappen aufbewahren bis unmittelbar vor dem Einstecken, um eine Verschmutzung des Steckverbinders zu vermeiden.
- Immer reinigen sowohl Kabelsteckverbinder als auch Transceiver-Buchsen mit geeigneten optischen Reinigern vor dem Zusammenstecken.
- Enge Biegungen vermeiden – Biegeradius ≥30mm einhalten, um Faserschäden und Signalverlust zu vermeiden.
- ESD-Vorsichtsmaßnahmen – obwohl das Kabel selbst passiv ist, wird es in ESD-empfindliche Transceiver gesteckt; verwenden Sie geerdete Arbeitsplätze.
- APC- und UPC-Steckverbinder nicht mischen – der 8°-Winkelunterschied verhindert eine ordnungsgemäße Verbindung und kann die Steckverbinder beschädigen.
- Von Flüssigkeiten fernhalten und übermäßigem Staub.
Häufig gestellte Fragen
A: Die MFP7E20-Serie ist ein 1:2-Splitterkabel, das speziell für Twin-Port OSFP-Transceiver entwickelt wurde. Es verzweigt einen MPO-12/APC-Stecker in zwei separate MPO-12/APC-Stecker, wodurch ein 800G-Switch-Port mit zwei 400G-Geräten verbunden werden kann. Ein Standard-Trunk-Kabel hätte eine Eins-zu-Eins-Verbindung.
A: Ja, das Kabel ist protokollunabhängig. Bei Verwendung mit geeigneten Transceivern unterstützt es 200G (mit 2 Fasern pro Richtung) und ist abwärtskompatibel mit niedrigeren Geschwindigkeiten, vorausgesetzt, die Transceiver verwenden MPO-12/APC-Schnittstellen.
A: Ja, 10m sind in der Regel ausreichend für Verbindungen innerhalb derselben Reihe oder zwischen benachbarten Reihen, unter Berücksichtigung des vertikalen Kabelmanagements und der Verlegung in oberen Tragsystemen.
A: NVIDIA bietet eine 1-jährige eingeschränkte Garantie. Starsurge bietet zusätzliche Unterstützung für Garantieansprüche und Ersatzlieferungen.
A: Die Kabelenden sind an den Splitter-Abzweigungen mit '1' und '2' gekennzeichnet. Die Typ-B-Crossover-Verkabelung ist vorkonfiguriert; es ist keine spezielle Ausrichtung erforderlich, außer der Zuordnung der Steckverbinder zu den Transceivern.
Über Hong Kong Starsurge Group Co., Limited
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Das 2008 gegründete Unternehmen beliefert Kunden weltweit mit Produkten wie Netzwerk-Switches, Netzwerkkarten, drahtlosen Zugangspunkten, Controllern, Kabeln und verwandten Netzwerkgeräten. Unterstützt von einem erfahrenen Vertriebs- und Technikteam unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Das Unternehmen bietet auch IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung. Mit einem kundenorientierten Ansatz konzentriert sich Starsurge auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden beim Aufbau effizienter, skalierbarer und zuverlässiger Netzwerkinfrastrukturen unterstützen.
