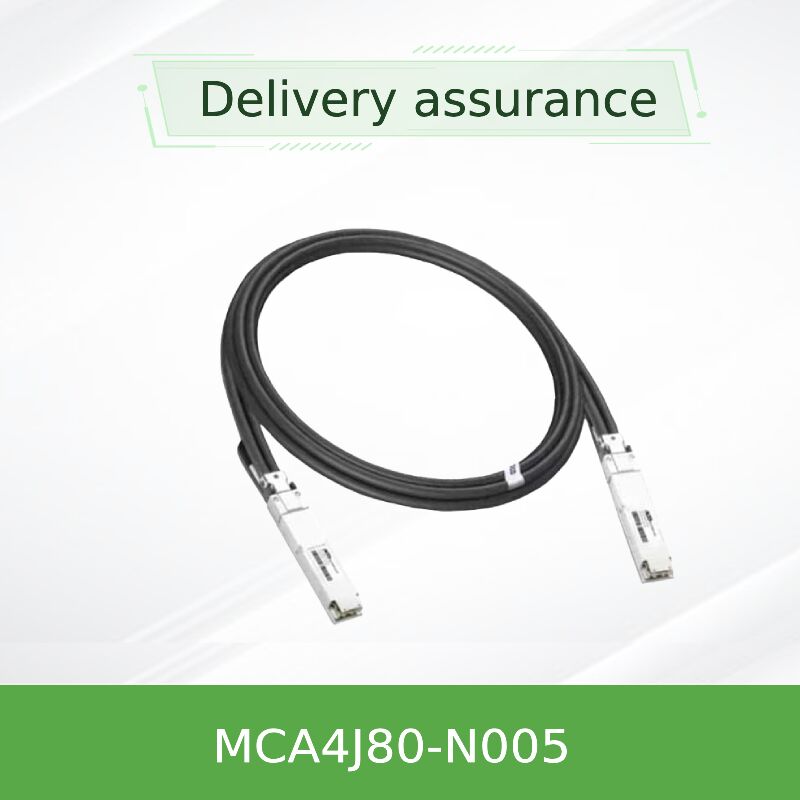

NVIDIA MCA4J80-N005 800 Gbit/s OSFP Twin-Port Aktives Kupferkabel – 5m InfiniBand NDR ACC
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MCA4J80-N005 (980-9I602-00N005) |
| Dokumentieren: | MCA4J80-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Technologie: | Infiniband |
| Typ: | Mellanox DAC -Kabel | Kabellänge: | 5 Meter |
| Name: | Mellanox DAC-Kabel Active Copper Cable Ib Twin Port NDR 800 GB/S OSFP 5 Meter MCA4J80-N005 | Stichwort: | Mellanox DAC -Kabel |
| Hervorheben: | NVIDIA OSFP Kupferkabel 800 Gbit/s,Mellanox InfiniBand NDR Kabel 5m,OSFP Twin-Port aktives Kupferkabel |
||
Produkt-Beschreibung
InfiniBand NDR | 5 Meter | 26AWG | 1,5W pro Ende | OSFP zu 2x400Gb/s OSFP
Hochdichtes, extrem latenzarmes aktives Kupferkabel für 800G InfiniBand und Ethernet-Netzwerke. Ideal für Switch-zu-Switch (Quantum-2) und Switch-zu-DGX H100 Konnektivität. NVIDIA-optimierte Signalintegrität, RoHS/LSZH-konform und Hot-Plug-fähig.
Das NVIDIA MCA4J80-N005 ist ein Hochleistungs-800Gb/s Twin-Port OSFP Aktives Kupferkabel (ACC) das duale 400Gb/s-Ports von einer einzigen 800Gb/s OSFP-Schnittstelle unterstützt. Dieses 5-Meter-Kabel wurde für InfiniBand NDR und Ethernet Spectrum-4 Netzwerke entwickelt und verwendet 26AWG-Leiter mit integrierten Equalizer-ICs, um die Reichweite zu erweitern und gleichzeitig extrem niedrige Latenzzeiten (passivähnlich) und nur 1,5W maximalen Stromverbrauch pro Ende beizubehalten. Es ist Teil der NVIDIA MCA4J80-Serie und bietet zuverlässige, kostengünstige Verbindungen für Rechenzentren der nächsten Generation.
ACC-Technologie kombiniert die Robustheit von Kupfer mit aktiver Signalaufbereitung, um 5-Meter-Verbindungen ohne die Komplexität optischer Transceiver zu realisieren. Das MCA4J80-N005 verfügt über integrierte EEPROMs zur Identifizierung des Host-Systems, unterstützt den Hot-Plug-fähigen OSFP MSA-Formfaktor und passt sich automatisch an das InfiniBand- oder Ethernet-Protokoll des angeschlossenen Switches an.
Im Gegensatz zu passiven DAC-Kabeln, die bei 800G-Geschwindigkeiten auf Längen unter 3 m beschränkt sind, integriert die MCA4J80-Serie einen Pre-Emphasis Equalizer IC in jeder Steckerschale, wodurch die Reichweite effektiv auf bis zu 5 Meter erweitert wird, während die Signalintegrität erhalten bleibt. Das Ergebnis ist eine nahezu null zusätzliche Latenz und ein Bruchteil des Stromverbrauchs im Vergleich zu aktiven optischen Kabeln (AOCs). NVIDIA stimmt jede Länge fein ab, um Signalrauschen und Rückreflexionen zu minimieren und einen robusten Betrieb in dicht gepackten InfiniBand NDR-Netzwerken zu gewährleisten. Die ACC-Firmware ist protokollbewusst und schaltet automatisch zwischen InfiniBand und Ethernet um, ohne manuelle Konfiguration.
Dieses Kabel ist für 30AWG bei 3m/4m Varianten und dickeres 26AWG für die 5m (N005) Version ausgelegt, was den Einfügungsverlust reduziert und strenge InfiniBand-Spezifikationen erfüllt.
- Verbindung von NVIDIA Quantum-2 (800Gb/s) Switches in Spine-Leaf-Topologien bis zu 5 Metern.
- Switch-zu-Server-Verbindungen: DGX H100 Systeme zu Quantum-2 oder Spectrum-4 Switches.
- InfiniBand NDR-Netzwerke, die dichte, kostengünstige und stromsparende Verbindungen für KI/ML-Cluster erfordern.
- Ethernet 800GbE zu 2x400GbE Breakout-Anwendungen in Spectrum-4-basierten Umgebungen.
- Rechenzentrums-TOR zu benachbarten Racks, wo optische Transceiver nicht erforderlich sind.
Entwickelt für nahtlose Integration in NVIDIA Accelerated Computing und Networking Stacks. Unterstützte Plattformen umfassen:
- NVIDIA Quantum-2 InfiniBand Switches (z.B. QM9700-Serie)
- NVIDIA Spectrum-4 Ethernet Switches (SN5000-Serie)
- NVIDIA DGX H100 / DGX A100 Systeme mit OSFP-Käfigen
- Alle branchenüblichen OSFP-Ports, die OSFP MSA mit 100G-PAM4 (800G/400G) unterstützen
| Parameter | Spezifikation |
|---|---|
| Datenrate | 800Gb/s Gesamt (2x400Gb/s Twin-Port) mit 8x 100G-PAM4-Modulation |
| Steckertyp | OSFP (Octal Small Formfactor Pluggable) zu 2x OSFP (Twin-Port) |
| Kabellänge | 5 Meter (N005-Variante) |
| Leiterquerschnitt | 26AWG (2x8 Paare) |
| Kabeldurchmesser | 8,9 mm ±0,03 mm |
| Stromverbrauch | Maximal 1,5 Watt pro Ende, typisch 1,2W |
| Versorgungsspannung | 3,3V ±5% (3,135V – 3,465V) |
| Betriebstemperatur des Gehäuses | 0°C bis +70°C |
| Lagertemperatur | -40°C bis +85°C |
| Charakteristische Impedanz | 100Ω ±10% |
| Ausbreitungsverzögerung | ≤ 4,5 ns/m |
| Minimaler Biegeradius (einzeln, weit vom Stecker entfernt) | 5x Kabeldurchmesser (~44,5 mm) |
| Minimaler Biegeradius (wiederholt/weit entfernt) | 10x Kabeldurchmesser (~89 mm) |
| Biegeradius der Montage (in der Nähe des Steckers) | 10x Kabeldurchmesser |
| Mantelmaterial | LSZH (Low Smoke Zero Halogen) |
| Regulatorische Konformität | RoHS, CE, FCC Klasse A, UKCA, CB, TUV, RCM, VCCI |
| Bestell-PN | Beschreibung | Länge | AWG | Kabeltyp |
|---|---|---|---|---|
| MCA4J80-N003 | NVIDIA Aktives Kupferkabel, IB Twin-Port NDR, 800Gb/s, OSFP | 3m | 30AWG | Standard rund |
| MCA4J80-N004 | NVIDIA Aktives Kupferkabel, IB Twin-Port NDR, 800Gb/s, OSFP | 4m | 30AWG | Standard rund |
| MCA4J80-N005 | NVIDIA Aktives Kupferkabel, IB Twin-Port NDR, 800Gb/s, OSFP, 5m, 26AWG | 5m | 26AWG | Rund, höherer Querschnitt |
| MCA4J80-N003-FLT | Flaches Oberkabel, 3m, OSFP zu 2xOSFP, für spezifische DGX H100-Verlegung | 3m | 30AWG | Flache Oberseite |
| MCA4J80-N003-FTF | Flach zu flach-oberer Seite, 3m | 3m | 30AWG | Hybrid |
Hong Kong Starsurge Group bietet umfassenden Lifecycle-Support, einschließlich Pre-Sales-Beratung, Kompatibilitätsvalidierung, globalen Versand und technischen Support nach dem Verkauf. Unser erfahrenes Team arbeitet mit Unternehmen, Forschungseinrichtungen und Rechenzentrumsbetreibern zusammen, um NVIDIA-Netzwerklösungen mit Zuversicht zu implementieren. Wir bieten:
- Kundenspezifische Kabellängen / Beschriftungsanfragen (vorbehaltlich MOQ).
- FAE (Field Application Engineer) Support für groß angelegte Integrationen.
- Garantie- und RMA-Services im Einklang mit den Produktstandards von NVIDIA.
- BOM-Konsolidierung für Netzwerkhardware – Switches, NICs, Kabel, Transceiver.
ESD-empfindlich: Verwenden Sie immer ESD-Erdungsbänder und ESD-sichere Böden beim Einsetzen oder Herausnehmen von Kabeln. Die Steckverbinder werden mit Schutzkappen geliefert – entfernen Sie diese erst unmittelbar vor der Installation. Vermeiden Sie Biegungen über den angegebenen minimalen Biegeradius hinaus, insbesondere in der Nähe des Gehäuses. Stellen Sie sicher, dass die Kabelverlegung die Zuglast- oder Quetschgrenzwerte nicht überschreitet. Für detaillierte Installationsanweisungen siehe die NVIDIA Cable Management Guidelines Application Note.
Das Produkt ist RoHS-, CE-, FCC-Klasse-A-zertifiziert. Es ist für den kommerziellen Einsatz in Rechenzentren bestimmt; in Wohnumgebungen kann es Störungen verursachen, und die Benutzer müssen diese auf eigene Kosten beheben.
Gegründet im Jahr 2008, Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Wir bedienen globale Kunden mit Produkten wie Netzwerk-Switches, NICs, drahtlosen Zugangspunkten, Controllern, Hochgeschwindigkeitskabeln und ergänzender Netzwerkausrüstung. Unsere erfahrenen Vertriebs- und technischen Teams unterstützen die Sektoren Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Starsurge bietet auch IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung und mehrsprachige globale Lieferung. Mit einer kundenorientierten Philosophie bieten wir zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen für den Aufbau effizienter, skalierbarer Netzwerkinfrastrukturen.
Als autorisierter Partner führender Marken wie NVIDIA / Mellanox stellt Starsurge sicher, dass echte Produkte mit vollständiger Rückverfolgbarkeit und schnellen Lieferzeiten geliefert werden.
800Gb/s (2x400Gb/s)
5 Meter (26AWG)
1,5W pro Ende
~4,5 ns/m Ausbreitung
OSFP (Twin-Port Breakout)
0°C bis +70°C
| NVIDIA Switch / System | Port-Typ | Kompatibilität mit MCA4J80-N005 |
|---|---|---|
| Quantum-2 QM9700 / QM9790 | OSFP 800G (NDR) | Vollständig kompatibel, direkte Verbindung |
| Spectrum-4 SN5000-Serie | OSFP 800G Ethernet | Ja, automatische Protokollerkennung |
| DGX H100 (8-GPU) | OSFP 400G/800G | Kompatibel über 2x400Gb/s Ports pro Kabel |
| NVIDIA ConnectX-7 / BlueField-3 | OSFP (NDR200 / NDR400) | Abhängig vom Adaptertyp; für NDR400 zu 800G Switch die richtige Breakout-Zuordnung verwenden |
- Bestätigen Sie, dass der Switch oder Server OSFP-Käfige für 800G oder 2x400G Breakout unterstützt.
- Prüfen Sie die erforderliche Länge: MCA4J80-N005 = 5m; für kürzere Strecken N003 oder N004 in Betracht ziehen.
- Stellen Sie sicher, dass der Biegeradius des Kabels in das Rack-Layout passt (mindestens 89 mm in der Nähe der Stecker).
- Protokoll (InfiniBand oder Ethernet) überprüfen – keine Konfiguration erforderlich, aber stellen Sie sicher, dass das Switch-Profil übereinstimmt.
- ESD-Vorsichtsmaßnahmen: geschultes Personal, geerdete Umgebung.
3m, 30AWG, Standard rund, 1,5W pro Ende
Flache Oberseite 3m für geringeren Platzbedarf (spezifisch für DGX H100)
Passives DAC bis 2,5m, QSFP-DD/OSFP-Optionen
32 OSFP-Ports 800Gb/s NDR InfiniBand
- NVIDIA Cable Management Guidelines & FAQ Application Note
- OSFP MSA Specification Rev 1.12 Übersicht
- InfiniBand NDR Performance Tuning Guide
- FCC Klasse A & EMV-Konformitätshinweise für Rechenzentruminstallationen
