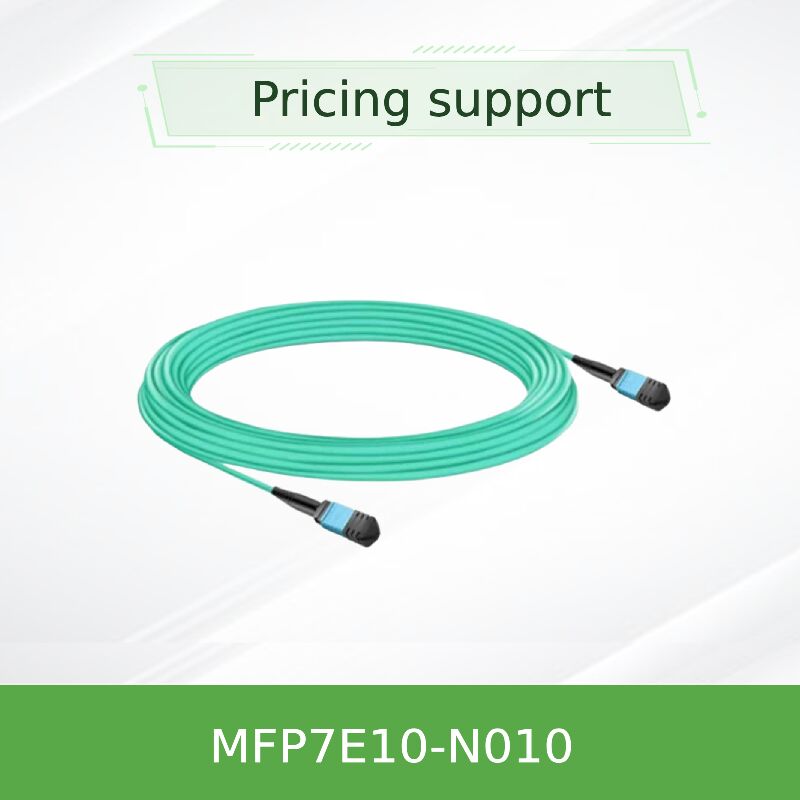

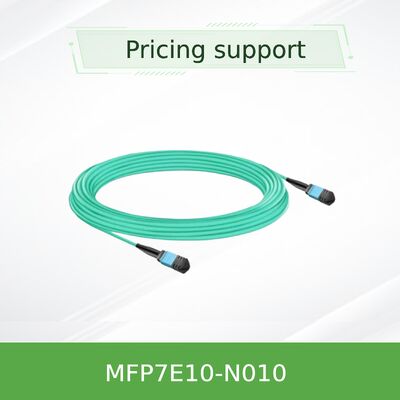

NVIDIA MFP7E10-N010 10m MPO APC Multimode-Glasfaserkabel InfiniBand & Ethernet
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E10-N010 |
| Dokumentieren: | MFP7E10-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Verfügbarkeit: | Aktie | Garantie: | 1 Jahr |
|---|---|---|---|
| Zustand: | Neu und Original | Technologie: | Infiniband |
| Typ: | Passives Glasfaserkabel | Kabellänge: | 10 Meter |
| Modell: | MFP7E10-N010 | Name: | Mellanox AOC MFP7E10-N010 Passives Glasfaserkabel MMF MPO12 APC auf MPO12 APC 10 m |
| Stichwort: | Mellanox -Kabel | ||
| Hervorheben: | NVIDIA 10m MPO-Glasfaserkabel,Multimode-Glasfaserkabel InfiniBand Ethernet,Mellanox MPO APC Glasfaserkabel |
||
Produkt-Beschreibung
Präzisionsgefertigtes 10-Meter-passives Multimode-Glasfaserkabel für InfiniBand- und Ethernet-Verbindungen mit hoher Bandbreite.und robuste LSZH Jacke. Ermöglicht eine direkte Verbindung zwischen OSFP 800G mit zwei Ports, OSFP 400G mit einem einzigen Port und QSFP112-Transceivern in modernen Rechenzentren.
Längen:10 Meter (genaue Toleranz +0,1/-0 m)
Anschluss:MPO-12/APC (Förmlicher Körperkontakt) weiblich zu MPO-12/APC weiblich
Die NVIDIA MFP7E10-Nxxx-Serie umfasst passive optische Multimode-Kabel mit MPO-12/APC-Anschlüssen, die 8 aktive Fasern aus dem 12-Fasern-Array nutzen.Die MFP7E10-N010 bietet eine Standardlänge von 10 Metern, ideal für den Top-of-Rack (ToR) -Schalter zu Serververbindungen innerhalb von Racks oder über benachbarte Reihen. Speziell für das Hochgeschwindigkeitsnetzwerk-Ökosystem von NVIDIA entwickelt,Es unterstützt 800Gb/s OSFP-Transceiver mit zwei Anschlüssen sowie 400Gb/s Single-Port-OSFP- und QSFP112-Module. Der angelegte polierte Anschluss (APC) mit 8-Grad-Polierung reduziert die Rückspiegelung dramatisch und gewährleistet die Signalintegrität für die PAM4-Modulation, die in 50G-, 100G-Architekturen pro Spur verwendet wird.
Diese Typ-B-Crossover-Faser-Mapping (Pin 1 bis Pin 12) ermöglicht die direkte Anbindung zwischen Transceivern ohne zusätzliches Polaritätsmanagement und vereinfacht den Einsatz.Jedes Kabel wird in der Fabrik getestet, um die Spezifikationen Telcordia GR-1435 und IEC 61754-7 zu erfüllen, was eine aus dem Karton hergestellte Zuverlässigkeit garantiert.
- MPO-12/APC-weibliche Steckverbinder mit Ausrichtungslücken
- 8 aktive Multimodefasern (50/125 μm) mit 4 ungenutzten Fasern als Festigkeitsbestandteile
- Crossover-Polarität Typ B: Verzicht auf die Umkehrung der Patch-Schnur
- Flexible runde LSZH (Low Smoke Zero Halogen) /OFNR-Weste
- Unterstützt InfiniBand NDR, Ethernet 400GbE/800GbE und NVLink Protokolle
- Schub-Zug-Sperrmechanismus zur schnellen Freisetzung und sicheren Paarung
- Betriebstemperatur: 0°C bis 70°C; Lagerung: -40°C bis 85°C
- Profil mit niedrigem Einsatzverlust, optimiert für Hochgeschwindigkeitssignale
Die Endfläche des MPO-12/APC-Anschlusses verfügt über einen 8-Grad-Winkelpolish, der optische Rückspiegelungen minimiert, die bei Hochgeschwindigkeitsverbindungen zu Transmitterinstabilität und Bitfehlern führen können.Im Gegensatz zu Ultra-Physical Contact (UPC) -Anschlüssen, die typischerweise bei niedrigeren Geschwindigkeitsanwendungen verwendet werden, APC sorgt für einen Rückgabeverlust von ≥35 dB, was für 100G PAM4 und darüber hinaus kritisch ist.Die Typ-B (Crossover) -Topologie des Kabels ̇ verknüpft die Sendebahnen am einen Ende mit den Empfangsbahnen am gegenüberliegenden Empfänger ̇ Spur 1 (Sende) verbindet sich mit Spur 12 (Empfang), Spur 2 bis Spur 11 usw. Dies entspricht dem von IEC 61754-7 empfohlenen Standard MPO-Pinout für eine direkte Verbindung ohne externe Adapter.
- Switch-to-Switch-Verbindungen: Verbindung von OSFP-Switches (800G) mit zwei MPO-12/APC-Ports für den aggregierten Durchsatz.
- Switch-to-Adapter: Verbindet NVIDIA ConnectX-7 Netzwerkadapter oder BlueField-3 DPUs über OSFP- oder QSFP112-Transceiver.
- Spine-leaf-Architekturen in Rechenzentren, die eine Multimode-Reichweite von 50 m (mit bis zu 4 Anschlussknoten) erfordern.
- High-Performance Computing (HPC) und Speicher-Desaggregation mit NVLink-Fabrik-Erweiterungen.
Konzipiert und validiert für eine nahtlose Interoperabilität mit NVIDIA-Transceivern und Netzwerkhardware.
| Transceiver / Gerät | Portentyp | Anwendungsfall |
|---|---|---|
| MMA4Z00-NS (zweiporte OSFP DR8) | 2x MPO-12/APC | 800 Gbit/s Schaltseite |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | 400 Gb/s Adapter/DPU |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400 Gbit/s ConnectX-7 / BlueField-3 |
| InfiniBand-NDR 400G/800G-Schalter | OSFP-Anschlüsse | Schaltanlage mit hohem Radix |
Hinweis: Das Kabel ist streng kompatibel mit MPO-12/APC-Anschlüssen.
| Parameter | Wert |
|---|---|
| Nummer der Ware | MFP7E10-N010 |
| Kabellänge | 10 Meter (Toleranz: +0,1/-0 m) |
| Fiberzahl (aktiv) | 8 Fasern (12-faserige MPO, 4 inaktiv) |
| Art der Faser | Multimode OM3 (≤30m) / OM4 (>30m) |
| Typ des Steckers | MPO-12/APC weiblich, Endfläche mit geringem Verlust |
| Einfügungsverlust (maximal) | 00,35 dB + 0,0004 x L (L in Metern) |
| Rückkehrverlust (min) | 35 dB |
| Kabeldurchmesser | 3.0 ± 0,2 mm |
| Mindestbiegungsradius | 30 mm (dynamisch/statisch) |
| Material der Jacke | LSZH / OFNR, Farbe Wasser |
| Betriebstemperatur | 0 bis 70 °C |
| Speichertemperatur | -40 bis 85 °C |
| Relative Luftfeuchtigkeit | 10% bis 85% RH nicht kondensierend |
| Polaritätsschema | Typ B (Crossover) nach IEC 61754-7 |
| Einhaltung der Vorschriften | Für die Berechnung der in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Anforderungen gilt Folgendes: |
NVIDIA bietet mehrere Längen an, die verschiedenen Rackdichten und Campus-Verbindungen entsprechen.
| Nummer des Bestellteils | Länge | Typische Anwendung |
|---|---|---|
| MFP7E10-N003 | 3 Meter | Intra-Rack, angrenzende Server |
| MFP7E10-N005 | 5 Meter | Oberste Halterung bis Mitte der Halterung |
| MFP7E10-N010 | 10 Meter | Über die Regalen oder in derselben Reihe |
| MFP7E10-N015 | 15 Meter | Verbindungen zwischen den Zeilen |
| MFP7E10-N030 | 30 Meter | Verteilung am Ende der Reihe oder in den Zonen |
| MFP7E10-N050 | 50 Meter | Maximale Reichweite mit OM4-Faser |
Alle Kabel verfügen über identische mechanische und optische Spezifikationen mit Ausnahme der Längentoleranz (± 2% für L≥5m).
- End-to-end Validierung:Jedes Kabel ist mit NVIDIA-Transceivern für garantierte Interoperabilität und Link-Margen gekoppelt.
- Niedrige Gesamtbetriebskosten:Passive Konstruktion eliminiert den Stromverbrauch und reduziert die Kühlkosten in Rechenzentren.
- Haltbarkeit und Sicherheit:LSZH-Weste minimiert toxische Dämpfe im Brandfall; OFNR für Aufzugsanlagen.
- Präzisionsfertigung:Fabrikpolierte APC-Anschlüsse mit gleichbleibender Geometrie sorgen für wiederholbare geringe Verluste.
- Garantie und Support:Die direkte NVIDIA-Kompatibilität reduziert die Komplexität der Fehlerbehebung.
Hong Kong Starsurge Group bietet die gesamte Lieferkette an, einschließlich Großbeschaffung, kundenspezifischer Etikettierung und weltweiter Versand.Verknüpfung der HaushaltsberechnungenFür Fragen zur RMA- oder Firmware-Kompatibilität kontaktieren Sie unseren Support-Desk unterNetzwerk-Support@nvidia.comOder kontaktieren Sie direkt Ihren Starsurge Vertriebsmitarbeiter.
- Entfernen Sie die Staubkappen erst nach der Montage, um eine Kontamination der optischen Endflächen zu vermeiden.
- Vermeiden Sie es, den Mindestbiegungsradius von 30 mm zu überschreiten; enge Biege können zu Verlust von Mikrobiegen und dauerhaften Faserschäden führen.
- Obwohl das Kabel nicht leitfähig ist und ESD-unempfindlich ist, passt es zu ESD-empfindlichen Transceivern.
- Vermischen Sie MPO-12/APC (grüne Schale) niemals mit MPO-12/UPC (blaue Schale) -Anschlüssen; ungeeignete Poliermittel werden nicht richtig sitzen und können die Ausrichtungspins beschädigen.
- Für die Reinigung der Schrauben müssen nur Isopropylalkohol und flüssigkeitsfreie Tücher oder spezielle MPO-Reinigungsmittel verwendet werden.
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen.Das Unternehmen bedient Kunden weltweit mit Produkten einschließlich Netzwerk-Switches, NICs, drahtlose Zugangspunkte, Controller, Kabel und verwandte Netzwerkgeräte.HerstellungDas Unternehmen bietet auch IoT-Lösungen, Netzwerkmanagementsysteme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Bereitstellung an.Mit einem kundenorientierten Ansatz, Starsurge konzentriert sich auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden dabei helfen, eine effiziente, skalierbare und zuverlässige Netzwerkinfrastruktur aufzubauen.
Offizieller NVIDIA Partner:Starsurge liefert echte NVIDIA-Kabel, Transceiver und Netzwerkkomponenten mit voller Transparenz der Lieferkette und schneller Lieferung.
| NVIDIA-Transceivermodell | Formfaktor | Geschwindigkeit | Kabelkompatibilität |
|---|---|---|---|
| MMA4Z00-NS | OSFP mit zwei Ports | 800 Gbit/s (2x400 G) | MFP7E10-Nxxx (dual MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400 Gb/s | MFP7E10-Nxxx |
| MMA1Z00-NS400 | Einheit für die Berechnung der Leistung | 400 Gb/s | MFP7E10-Nxxx |
| NVIDIA Quantum-2 / Spektrum-4 Schalter | OSFP | NDR 400G/800G | MFP7E10-N010 / andere Längen |
- Bestätigen Sie den Anschlusstyp: MPO-12/APC (weiblich) an beiden Enden ∼ grüne Schale.
- Überprüfen Sie die Verbindungsdistanz: OM3 unterstützt bis zu 30 m; OM4 unterstützt bis zu 50 m (mit 4 Verbindungen).
- Sicherstellen, dass die Transceiver mit der Crossover-Polarität Typ B kompatibel sind; NVIDIA-Optik erfordert Typ B für die direkte Verbindung.
- Überprüfen Sie, ob Ihre Patch-Panels, falls verwendet, auch MPO/APC sind und halten Sie die Polaritätskartierung bei.
- Für die Wartung sind geeignete MPO-Reinigungsmittel und Staubkappen auf Lager.
- NVIDIA MMA4Z00-NSZwei-Port-OSFP 800G DR8-Transceiver für Schalter
- NVIDIA MMA1Z00-NS400QSFP112 400G DR4-Transceiver für ConnectX-7-Adapter
- NVIDIA MFP7E20-SerieAktivoptische Kabel (AOC) für längere Reichweite
- MPO-12/APC zu MPO-12/APC-SchottadapternFür die Verlängerung und Montage von Platten
