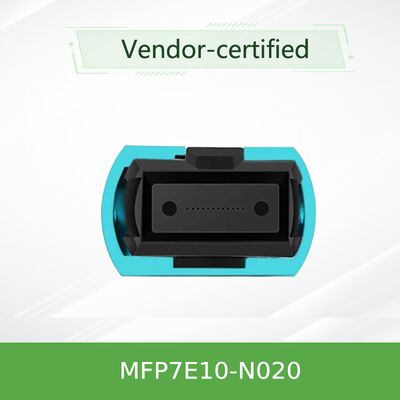

NVIDIA MFP7E10-N020 20m MPO APC Multimode-Glasfaserkabel InfiniBand & Ethernet

Die NVIDIA MFP7E10-Nxxx-Serie umfasst passive optische Multimode-Kabel mit MPO-12/APC-Steckverbindern, die 8 aktive Fasern aus einem 12-Faser-Array nutzen. Das MFP7E10-N020 bietet eine Standardlänge von 20 Metern, ideal für Rack-zu-Rack-Verbindungen über mehrere Reihen oder für die Verbindung von Switches mit Servern über mittlere Distanzen. Speziell für das Hochgeschwindigkeits-Netzwerk-Ökosystem von NVIDIA entwickelt, unterstützt es 800Gb/s Twin-Port-OSFP-Transceiver sowie 400Gb/s Single-Port-OSFP- und QSFP112-Module. Der Angled Polished Connector (APC) mit 8-Grad-Politur reduziert die Rückreflexion drastisch und gewährleistet die Signalintegrität für die PAM4-Modulation, die in 50G-, 100G-pro-Lane-Architekturen verwendet wird.

Diese Typ-B-Crossover-Faserbelegung (Pin 1 auf Pin 12) ermöglicht die direkte Verbindung zwischen Transceivern ohne zusätzliche Polaritätsverwaltung und vereinfacht die Bereitstellung. Jedes Kabel wird werkseitig getestet, um die Spezifikationen von Telcordia GR-1435 und IEC 61754-7 zu erfüllen und eine sofortige Zuverlässigkeit zu gewährleisten.

• MPO-12/APC-Buchsen mit Ausrichtungsbohrungen – kompatibel mit Transceiver-Ausrichtungsstiften
• 8 aktive Multimode-Fasern (50/125 µm) mit 4 ungenutzten Fasern als Zugentlastung
• Crossover-Typ-B-Polarität: eliminiert die Notwendigkeit einer Patchkabelumkehrung
• Flexible, runde LSZH- (Low Smoke Zero Halogen) / OFNR-Ummantelung – aquafarbene Kennzeichnung für Multimode
• Unterstützt InfiniBand NDR, Ethernet 400GbE/800GbE und NVLink-Protokolle
• Push-Pull-Verriegelungsmechanismus für schnelles Lösen und sicheres Einrasten
• Betriebstemperatur: 0°C bis 70°C; Lagerung: -40°C bis 85°C
• Geringe Einfügedämpfung, optimiert für Hochgeschwindigkeits-PAM4-Signale

Die Stirnfläche des MPO-12/APC-Steckverbinders verfügt über eine 8-Grad-Winkelpolitur, die optische Rückreflexionen minimiert, welche Senderinstabilität und Bitfehler in Hochgeschwindigkeitsverbindungen verursachen können. Im Gegensatz zu Ultra Physical Contact (UPC)-Steckverbindern, die typischerweise in Anwendungen mit niedrigerer Geschwindigkeit verwendet werden, gewährleistet APC eine Rückflussdämpfung von ≥35 dB, was für 100G PAM4 und darüber hinaus entscheidend ist. Die Typ-B- (Crossover-) Topologie des Kabels ordnet die Sendeleitungen an einem Ende den Empfangsleitungen am gegenüberliegenden Transceiver zu – Leitung 1 (Senden) wird mit Leitung 12 (Empfangen) verbunden, Leitung 2 mit Leitung 11 usw. Dies entspricht dem Standard-MPO-Pinout, der von IEC 61754-7 für direkte Verbindungen ohne externe Adapter empfohlen wird.

• Switch-zu-Switch-Verbindungen: Verbinden Sie Twin-Port-OSFP-Switches (800G) über zwei MPO-12/APC-Ports für aggregierten Durchsatz.
• Switch-zu-Adapter: Verbinden Sie NVIDIA ConnectX-7 Netzwerkkarten oder BlueField-3 DPUs über OSFP- oder QSFP112-Transceiver.
• Spine-Leaf-Architekturen in Rechenzentren, die eine Multimode-Reichweite von 50 Metern erfordern (mit bis zu 4 Steckverbindungen).
• High-Performance Computing (HPC) und Storage-Disaggregation mit NVLink-Fabric-Erweiterungen.
• Inter-Row-Verbindungen, bei denen eine Länge von 15 Metern nicht ausreicht und 20 Meter eine optimale Kabelverwaltung ermöglichen.

Entwickelt und validiert für nahtlose Interoperabilität mit NVIDIA-Transceivern und Netzwerkhardware. Kompatibel mit:

Hinweis: Das Kabel ist ausschließlich mit MPO-12/APC-Steckverbindern kompatibel. Nicht mit MPO-12/UPC-Steckverbindern (blaue Hülse) verbinden, da eine Nichtübereinstimmung der Politur zu physischen Schäden und Signalverschlechterung führen kann.

NVIDIA bietet verschiedene Längen für unterschiedliche Rack-Dichten und Campus-Verbindungen an. Das MFP7E10-N020 ist die empfohlene Wahl für mittlere bis lange Rack-zu-Rack-Verbindungen:

Alle Kabel haben identische mechanische und optische Spezifikationen, außer der Längentoleranz (für Längen ≥5 m beträgt die Toleranz +2% x L / -0).

• End-to-End-Validierung: Jedes Kabel wird mit NVIDIA-Transceivern gepaart, um garantierte Interoperabilität und Link-Margen zu gewährleisten.
• Niedrige Gesamtbetriebskosten: Passives Design eliminiert Stromverbrauch und reduziert den Kühlaufwand in Rechenzentren.
• Haltbarkeit und Sicherheit: LSZH-Ummantelung minimiert giftige Dämpfe im Brandfall; OFNR-zertifiziert für Steigleitungsinstallationen.
• Präzisionsfertigung: Werkseitig polierte APC-Steckverbinder mit konsistenter Geometrie gewährleisten wiederholbar geringe Verluste.
• Garantie und Support: Direkte NVIDIA-Kompatibilität reduziert die Komplexität der Fehlerbehebung.

• Entfernen Sie die Staubkappen erst im Moment der Installation, um eine Kontamination der optischen Stirnflächen zu vermeiden.
• Vermeiden Sie die Überschreitung des minimalen Biegeradius von 30 mm; enge Biegungen können Mikrobildungsverluste und dauerhafte Faserschäden verursachen.
• Obwohl das Kabel nicht leitend und ESD-unempfindlich ist, wird es mit ESD-empfindlichen Transceivern verbunden – befolgen Sie die üblichen ESD-Vorsichtsmaßnahmen bei der Handhabung.
• Mischen Sie niemals MPO-12/APC- (grüne Hülse) mit MPO-12/UPC- (blaue Hülse) Steckverbindern; nicht übereinstimmende Polituren sitzen nicht richtig und können die Ausrichtungsstifte beschädigen.
• Verwenden Sie für die Reinigung der Endhülse nur Isopropylalkohol und fusselfreie Tücher oder spezielle MPO-Reiniger.

Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Das 2008 gegründete Unternehmen bedient Kunden weltweit mit Produkten wie Netzwerk-Switches, Netzwerkkarten, drahtlosen Zugangspunkten, Controllern, Kabeln und zugehöriger Netzwerkausrüstung. Mit einem erfahrenen Vertriebs- und Technikteam unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Das Unternehmen bietet auch IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung. Mit einem kundenorientierten Ansatz konzentriert sich Starsurge auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden beim Aufbau effizienter, skalierbarer und zuverlässiger Netzwerkinfrastrukturen unterstützen.

Offizieller NVIDIA-Partner: Starsurge liefert echte NVIDIA-Kabel, Transceiver und Netzwerkkomponenten mit vollständiger Transparenz der Lieferkette und schneller Lieferung.

• Steckverbindertyp bestätigen: MPO-12/APC (Buchse) an beiden Enden – grüne Hülse.
• Verbindungsdistanz überprüfen: 20m liegt innerhalb der OM3-Reichweite (≤30m) und unterstützt die volle 50m-Reichweite, wenn OM4 für längere Varianten verwendet wird.
• Sicherstellen, dass die Transceiver mit der Typ-B-Crossover-Polarität kompatibel sind; NVIDIA-Optiken erfordern Typ-B für direkte Verbindungen.
• Prüfen Sie, ob Ihre Patchfelder, falls vorhanden, ebenfalls MPO/APC sind und die Polaritätszuordnung beibehalten.
• Geeignete MPO-Reiniger und Staubkappen für die Wartung vorrätig halten.

• NVIDIA MMA4Z00-NS – Twin-Port OSFP 800G DR8 Transceiver für Switches
• NVIDIA MMA1Z00-NS400 – QSFP112 400G DR4 Transceiver für ConnectX-7 Adapter
• NVIDIA MFP7E20 Serie – Aktive optische Kabel (AOC) für größere Reichweiten
• MPO-12/APC zu MPO-12/APC Bulkhead-Adapter – Für Erweiterung und Panelmontage

• Application Note: Optical Cables & Connectors for NDR InfiniBand (erhältlich beim NVIDIA-Support)
• IEC 61754-7: Fibre optic interconnecting devices – MPO connector family
• Telcordia GR-1435-CORE: Generic Requirements for Multi-Fiber Optical Connectors
