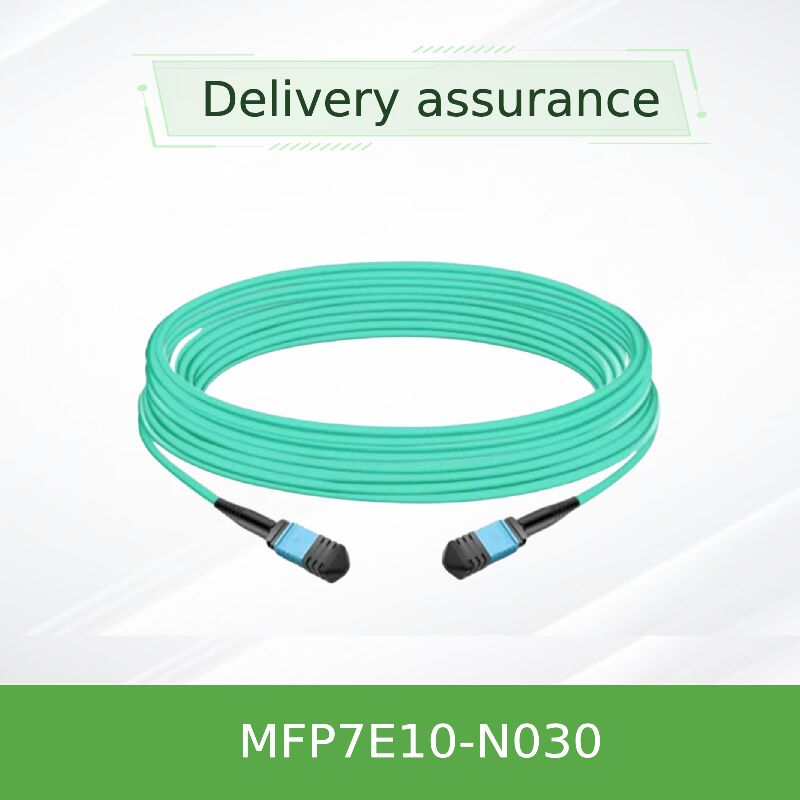

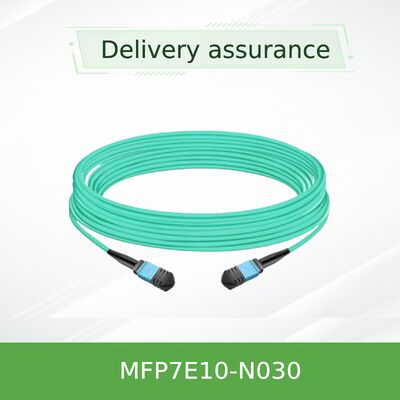

NVIDIA MFP7E10-N030 30m MPO APC Multimode Faserkabel InfiniBand & Ethernet
Produktdetails:
| Markenname: | Mellanox |
| Modellnummer: | MFP7E10-N030 (980-9I557-00N030) |
| Dokumentieren: | MFP7E10-Nxxx.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | Negotiate |
| Verpackung Informationen: | Äußere Box |
| Lieferzeit: | Auf der Grundlage der Bestände |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Versorgung nach Projekt/Batch |
|
Detailinformationen |
|||
| Modell: | MFP7E10-N030 | Länge: | 30 M |
|---|---|---|---|
| Fasertyp: | Multimode OM4 | Anschlüsse: | MPO-12/APC (weiblich) |
| Einfügedämpfung: | ≤ 0,362 dB | Rückflussverlust: | ≥ 35 dB |
| Hervorheben: | NVIDIA 30m MPO-Faserkabel,Mellanox InfiniBand Glasfaserkabel,MPO APC Multimode Ethernet-Kabel |
||
Produkt-Beschreibung
Präzisionsgefertigtes, passives Multimode-Glasfaserkabel mit 30 Metern Länge, entwickelt für Hochgeschwindigkeits-InfiniBand- und Ethernet-Verbindungen. Verfügt über MPO-12/APC-Buchsen, verlustarme OM3-Faser und eine robuste LSZH-Ummantelung. Ermöglicht die direkte Verbindung zwischen Twin-Port-OSFP-800G-, Single-Port-OSFP-400G- und QSFP112-Transceivern in modernen Rechenzentren.
Länge: 30 Meter (Toleranz +2% x L / -0 für L≥5m)
Stecker: MPO-12/APC (Angled Physical Contact) Buchse zu MPO-12/APC Buchse
Die Serie NVIDIA MFP7E10-Nxxx umfasst passive optische Multimode-Kabel mit MPO-12/APC-Steckern, die 8 aktive Fasern aus einem 12-Faser-Array nutzen. Das MFP7E10-N030 bietet eine Standardlänge von 30 Metern, was die maximale von OM3-Faser unterstützte Distanz innerhalb der Serie darstellt und es ideal für End-of-Row-Verbindungen oder Zonenverteilungen in größeren Rechenzentrumstopologien macht. Speziell für das Hochgeschwindigkeits-Netzwerk-Ökosystem von NVIDIA entwickelt, unterstützt es 800Gb/s Twin-Port-OSFP-Transceiver sowie 400Gb/s Single-Port-OSFP- und QSFP112-Module. Der Angled Polished Connector (APC) mit 8-Grad-Politur reduziert die Rückreflexion drastisch und gewährleistet die Signalintegrität für die PAM4-Modulation, die in 50G-, 100G-pro-Lane-Architekturen verwendet wird.
Diese Typ-B-Crossover-Faserbelegung (Pin 1 auf Pin 12) ermöglicht die direkte Verbindung zwischen Transceivern ohne zusätzliche Polaritätsverwaltung und vereinfacht die Bereitstellung. Jedes Kabel wird werkseitig getestet, um die Spezifikationen von Telcordia GR-1435 und IEC 61754-7 zu erfüllen und eine sofortige Zuverlässigkeit zu gewährleisten.
- MPO-12/APC-Buchsen mit Ausrichtungsbohrungen – kompatibel mit Ausrichtungsstiften von Transceivern
- 8 aktive Multimode-Fasern (50/125 µm) mit 4 ungenutzten Fasern als Verstärkungselemente
- Crossover-Polarität Typ B: eliminiert die Notwendigkeit einer Kabelumkehrung
- Flexible, runde LSZH- (Low Smoke Zero Halogen) / OFNR-Ummantelung – aquafarbene Kennzeichnung für Multimode
- Unterstützt InfiniBand NDR, Ethernet 400GbE/800GbE und NVLink-Protokolle
- Push-Pull-Verriegelungsmechanismus für schnelles Lösen und sicheres Einrasten
- Betriebstemperatur: 0°C bis 70°C; Lagerung: -40°C bis 85°C
- Geringe Einfügedämpfung, optimiert für schnelle PAM4-Signale
Die Stirnfläche des MPO-12/APC-Steckers weist eine 8-Grad-Winkelpolitur auf, die optische Rückreflexionen minimiert, welche Senderinstabilität und Bitfehler in Hochgeschwindigkeitsverbindungen verursachen können. Im Gegensatz zu Ultra Physical Contact (UPC)-Steckern, die typischerweise in Anwendungen mit geringerer Geschwindigkeit verwendet werden, gewährleistet APC eine Rückflussdämpfung von ≥35 dB, was für 100G PAM4 und darüber hinaus entscheidend ist. Die Typ-B- (Crossover-) Topologie des Kabels ordnet die Sendeleitungen an einem Ende den Empfangsleitungen am gegenüberliegenden Transceiver zu – Leitung 1 (Senden) wird mit Leitung 12 (Empfangen) verbunden, Leitung 2 mit Leitung 11 usw. Dies entspricht dem von IEC 61754-7 empfohlenen Standard-MPO-Pinout für direkte Verbindungen ohne externe Adapter.
- Switch-zu-Switch-Verbindungen: Verbinden Sie Twin-Port-OSFP-Switches (800G) über zwei MPO-12/APC-Ports für aggregierten Durchsatz über längere Distanzen.
- Switch-zu-Adapter: Verbinden Sie NVIDIA ConnectX-7-Netzwerkkarten oder BlueField-3-DPUs über OSFP- oder QSFP112-Transceiver über erweiterte Distanzen.
- Spine-Leaf-Architekturen in Rechenzentren, die eine Multimode-Reichweite von 50 Metern erfordern (mit bis zu 4 Steckverbindungen).
- High-Performance Computing (HPC) und Storage-Disaggregation mit NVLink-Fabric-Erweiterungen.
- End-of-Row-Aggregation, bei der die maximale OM3-Reichweite (30m) für ein optimales Topologiedesign erforderlich ist.
Entwickelt und validiert für nahtlose Interoperabilität mit NVIDIA-Transceivern und Netzwerkhardware. Kompatibel mit:
| Transceiver / Gerät | Port-Typ | Anwendungsfall |
|---|---|---|
| MMA4Z00-NS (Twin-Port OSFP DR8) | 2x MPO-12/APC | 800Gb/s Switch-Seite |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | 400Gb/s Adapter/DPU |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400Gb/s ConnectX-7 / BlueField-3 |
| InfiniBand NDR 400G/800G Switches | OSFP-Ports | High-Radix-Switching |
Hinweis: Das Kabel ist ausschließlich mit MPO-12/APC-Steckern kompatibel. Nicht mit MPO-12/UPC-Steckern (blaue Hülse) verbinden, da Polituren-Inkompatibilität zu physischen Schäden und Signalverschlechterung führen kann.
| Parameter | Wert |
|---|---|
| Produktnummer | MFP7E10-N030 |
| Kabellänge | 30 Meter (Toleranz: +2% x L / -0 für L≥5m) |
| Faseranzahl (aktiv) | 8 Fasern (12-Faser MPO, 4 inaktiv) |
| Fasertyp | Multimode OM3 (Standard für Längen ≤30m) |
| Steckertyp | MPO-12/APC Buchse, verlustarme Stirnfläche |
| Einfügedämpfung (max.) | 0,35 dB + 0,0004 x L (L in Metern) → ≤0,362 dB typisch |
| Rückflussdämpfung (min.) | ≥35 dB |
| Kabeldurchmesser | 3,0 ± 0,2 mm |
| Minimaler Biegeradius | 30 mm (dynamisch/statisch) |
| Mantelmaterial | LSZH / OFNR, aquafarbene Kennzeichnung |
| Betriebstemperatur | 0 bis 70 °C |
| Lagertemperatur | -40 bis 85 °C |
| Relative Luftfeuchtigkeit | 10% bis 85% RH nicht kondensierend |
| Polaritätsschema | Typ B (Crossover) gemäß IEC 61754-7 |
| Regulatorische Konformität | RoHS, CB, cTUVus, CE, FCC Klasse A, VCCI, RCM |
NVIDIA bietet verschiedene Längen für unterschiedliche Rack-Dichten und Campus-Verbindungen. Das MFP7E10-N030 repräsentiert die maximale Länge für OM3-Faser innerhalb der Serie:
| Bestellnummer | Länge | Typische Anwendung |
|---|---|---|
| MFP7E10-N003 | 3 Meter | Innerhalb des Racks, benachbarte Server |
| MFP7E10-N005 | 5 Meter | Top-of-Rack bis Mitte des Racks |
| MFP7E10-N010 | 10 Meter | Über Racks oder kurze Reihenspannen |
| MFP7E10-N015 | 15 Meter | Reihenübergreifende Verbindungen, Standard-Rack-zu-Rack |
| MFP7E10-N020 | 20 Meter | Erweiterte Rack-übergreifende Verbindungen, Quergangsverbindungen |
| MFP7E10-N030 | 30 Meter | End-of-Row-Verteilung, maximale OM3-Reichweite |
| MFP7E10-N050 | 50 Meter | Maximale Reichweite mit OM4-Faser |
Alle Kabel teilen sich identische mechanische und optische Spezifikationen, außer der Längentoleranz (für Längen ≥5 m beträgt die Toleranz +2% x L / -0). Für Installationen, die Distanzen über 30 Meter erfordern, beachten Sie bitte das MFP7E10-N050, das OM4-Faser verwendet, um eine Reichweite von 50 m zu erzielen.
- End-to-End-Validierung:Jedes Kabel ist mit NVIDIA-Transceivern gepaart, um Interoperabilität und Link-Margen zu gewährleisten.
- Niedrige Gesamtbetriebskosten:Passives Design eliminiert Stromverbrauch und reduziert den Kühlaufwand in Rechenzentren.
- Haltbarkeit und Sicherheit:LSZH-Ummantelung minimiert giftige Dämpfe im Brandfall; OFNR-zertifiziert für Steigleitungsinstallationen.
- Präzisionsfertigung:Werkseitig polierte APC-Stecker mit konsistenter Geometrie gewährleisten wiederholbar geringe Verluste.
- Garantie und Support:Direkte NVIDIA-Kompatibilität reduziert die Komplexität der Fehlerbehebung.
- Entfernen Sie die Staubkappen erst im Moment der Installation, um eine Kontamination der optischen Stirnflächen zu verhindern.
- Vermeiden Sie die Überschreitung des minimalen Biegeradius von 30 mm; enge Biegungen können Mikrobildungsverluste und permanente Faserschäden verursachen.
- Obwohl das Kabel nicht leitend und ESD-unempfindlich ist, wird es mit ESD-empfindlichen Transceivern verbunden – befolgen Sie die üblichen ESD-Vorsichtsmaßnahmen bei der Handhabung.
- Mischen Sie niemals MPO-12/APC- (grüne Hülse) mit MPO-12/UPC- (blaue Hülse) Steckern; inkompatible Polituren sitzen nicht richtig und können die Ausrichtungsstifte beschädigen.
- Verwenden Sie nur Isopropylalkohol und fusselfreie Tücher oder spezielle MPO-Reiniger zur Reinigung der Endhülse.
Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Gegründet im Jahr 2008, bedient das Unternehmen Kunden weltweit mit Produkten wie Netzwerk-Switches, NICs, drahtlosen Zugangspunkten, Controllern, Kabeln und verwandten Netzwerkgeräten. Unterstützt von einem erfahrenen Vertriebs- und Technikteam unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Das Unternehmen bietet auch IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung. Mit einem kundenorientierten Ansatz konzentriert sich Starsurge auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden beim Aufbau effizienter, skalierbarer und zuverlässiger Netzwerkinfrastrukturen unterstützen.
Offizieller NVIDIA-Partner:Starsurge liefert original NVIDIA-Kabel, Transceiver und Netzwerkkomponenten mit vollständiger Transparenz der Lieferkette und schneller Lieferung.
| NVIDIA Transceiver Modell | Formfaktor | Geschwindigkeit | Kabelkompatibilität |
|---|---|---|---|
| MMA4Z00-NS | Twin-Port OSFP | 800Gb/s (2x400G) | MFP7E10-Nxxx (Dual MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400Gb/s | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400Gb/s | MFP7E10-Nxxx |
| NVIDIA Quantum-2 / Spectrum-4 Switches | OSFP | NDR 400G/800G | MFP7E10-N030 / andere Längen |
- Steckertyp bestätigen: MPO-12/APC (Buchse) an beiden Enden – grüne Hülse.
- Verbindungsdistanz überprüfen: 30m ist die maximale OM3-Reichweite; für längere Distanzen MFPE10-N050 (OM4) in Betracht ziehen.
- Sicherstellen, dass die Transceiver mit der Typ-B-Crossover-Polarität kompatibel sind; NVIDIA-Optiken erfordern Typ B für direkte Verbindung.
- Prüfen Sie, ob Ihre Patchfelder, falls vorhanden, ebenfalls MPO/APC sind und die Polaritätszuordnung beibehalten.
- Geeignete MPO-Reiniger und Staubkappen für die Wartung vorrätig halten.
- NVIDIA MMA4Z00-NS– Twin-Port OSFP 800G DR8 Transceiver für Switches
- NVIDIA MMA1Z00-NS400– QSFP112 400G DR4 Transceiver für ConnectX-7 Adapter
- NVIDIA MFP7E20 Serie– Aktive optische Kabel (AOC) für größere Reichweiten
- MPO-12/APC zu MPO-12/APC Bulkhead-Adapter– Für Erweiterung und Panelmontage
- NVIDIA MFP7E10-N050– 50m OM4-Variante für erweiterte Reichweitenanwendungen
- Application Note: Optical Cables & Connectors for NDR InfiniBand (erhältlich beim NVIDIA-Support)
- IEC 61754-7: Fibre optic interconnecting devices – MPO connector family
- Telcordia GR-1435-CORE: Generic Requirements for Multi-Fiber Optical Connectors
