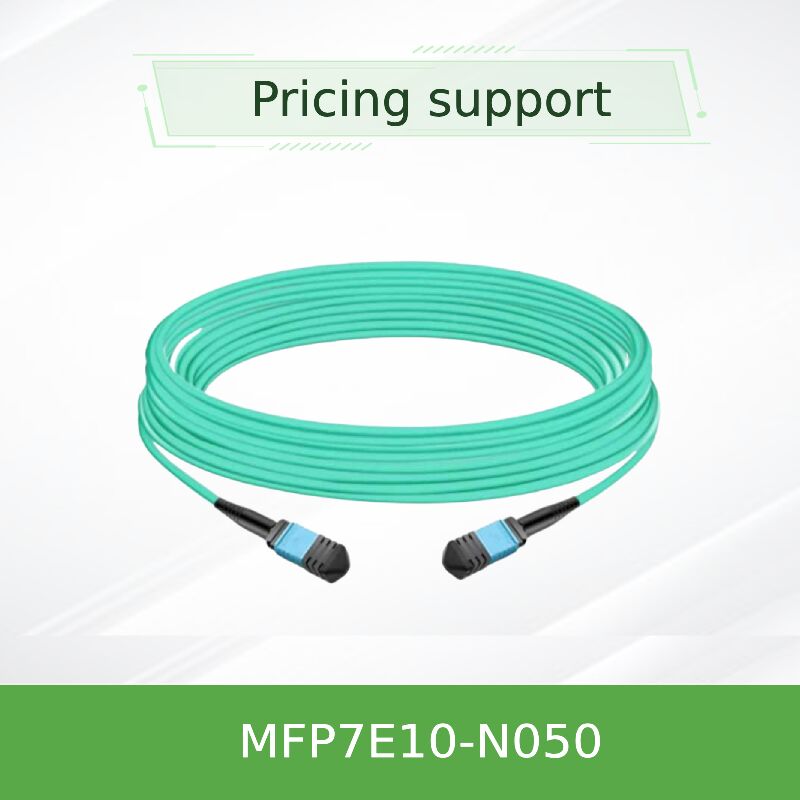

NVIDIA MFP7E10-N050 50m MPO APC Multimode Faserkabel OM4 Erweiterte Reichweite InfiniBand & Ethernet

Präzisionsgefertigtes, passives Multimode-Glasfaserkabel mit 50 Metern Länge, das OM4-Faser für Anwendungen mit erweiterter Reichweite nutzt. Verfügt über MPO-12/APC-Buchsen, verlustarme OM4-Glasfasern und eine robuste LSZH-Ummantelung. Ermöglicht die direkte Verbindung zwischen Twin-Port OSFP 800G, Single-Port OSFP 400G und QSFP112 Transceivern über längere Distanzen in Data Center Spine-Leaf-Architekturen.

Das NVIDIA MFP7E10-N050 ist das Mitglied der MFP7E10-Nxxx passiven optischen Multimode-Kabelserie mit erweiterter Reichweite. Durch die Nutzung von OM4-Glasfasern erreicht dieses 50-Meter-Kabel die maximale Verbindungsdistanz, die von der Serie unterstützt wird, und ist somit die ideale Lösung für Spine-Leaf-Topologien, Cross-Row-Verbindungen und End-of-Row-zu-End-of-Row-Konnektivität in modernen Rechenzentren. Das Kabel verfügt über 8 aktive Fasern innerhalb eines 12-Faser-MPO-12/APC-Steckverbinders, wobei 4 inaktive Fasern als Verstärkungselemente zur Aufrechterhaltung der strukturellen Integrität dienen.

Speziell für NVIDIAs Hochgeschwindigkeits-Netzwerk-Ökosystem entwickelt, unterstützt es 800-Gbit/s-Twin-Port-OSFP-Transceiver sowie 400-Gbit/s-Single-Port-OSFP- und QSFP112-Module. Der Angled Polished Connector (APC) mit 8-Grad-Politur bietet eine überlegene Rückflussdämpfung (≥35 dB), die für die Aufrechterhaltung der Signalintegrität über längere Distanzen mit PAM4-Modulation unerlässlich ist.

Diese Typ-B-Crossover-Faserzuordnung (Pin 1 zu Pin 12) ermöglicht die direkte Verbindung zwischen Transceivern ohne zusätzliche Polaritätsverwaltung. Jedes Kabel wird werkseitig getestet, um die Spezifikationen von Telcordia GR-1435 und IEC 61754-7 zu erfüllen und eine zuverlässige Leistung über die gesamte 50-Meter-Reichweite zu gewährleisten.

• MPO-12/APC-Buchsen mit Führungsbohrungen – kompatibel mit Transceiver-Führungsstiften
• 8 aktive OM4-Multimode-Fasern (50/125 µm) mit 4 ungenutzten Fasern als Verstärkungselemente
• Crossover-Polarität Typ B: eliminiert die Notwendigkeit einer Patchkabelumkehrung
• Flexible, runde LSZH (Low Smoke Zero Halogen) / OFNR-Ummantelung – aqua-farben zur Kennzeichnung von Multimode
• Unterstützt InfiniBand NDR, Ethernet 400GbE/800GbE und NVLink-Protokolle
• Push-Pull-Verriegelungsmechanismus für schnelles Lösen und sicheres Stecken
• Betriebstemperatur: 0°C bis 70°C; Lagerung: -40°C bis 85°C
• Geringe Einfügedämpfung mit OM4, optimiert für erweiterte Reichweite
• Die 50-Meter-Reichweitenspezifikation geht von zwei optischen Patchpanels in der Verbindung mit insgesamt 4 optischen Steckverbindungen aus

Das MFP7E10-N050 verwendet OM4-Multimode-Faser, die eine höhere Bandbreite und geringere Dämpfung als OM3 bietet und eine zuverlässige 50-Meter-Übertragung bei 400G/800G-Geschwindigkeiten ermöglicht. OM4-Faser verfügt über eine verbesserte modale Bandbreite (effektive modale Bandbreite ≥4700 MHz·km bei 850nm) im Vergleich zu OM3 (≥2000 MHz·km), was eine größere Reichweite bei Hochgeschwindigkeits-PAM4-Anwendungen ermöglicht.

Die MPO-12/APC-Steckverbinder-Endfläche verfügt über eine 8-Grad-Winkelpolitur, die optische Rückreflexionen minimiert, die zu Senderinstabilität und Bitfehlern bei Hochgeschwindigkeitsverbindungen führen können. Im Gegensatz zu Ultra Physical Contact (UPC)-Steckverbindern, die typischerweise in Anwendungen mit geringerer Geschwindigkeit verwendet werden, gewährleistet APC eine Rückflussdämpfung von ≥35 dB, was für 100G PAM4 und darüber hinaus über erweiterte Distanzen entscheidend ist.

Die Typ-B-(Crossover)-Topologie des Kabels ordnet die Sendeleitungen an einem Ende den Empfangsleitungen am gegenüberliegenden Transceiver zu – Leitung 1 (Senden) wird mit Leitung 12 (Empfangen) verbunden, Leitung 2 mit Leitung 11 usw. Dies entspricht dem Standard-MPO-Pinout, das von IEC 61754-7 für direkte Verbindungen ohne externe Adapter empfohlen wird.

• Spine-Leaf-Architekturen: Verbinden von Leaf-Switches mit Spine-Switches über mehrere Reihen oder große Rechenzentrumsflächen.
• Switch-zu-Switch-Verbindungen: Verbinden von Twin-Port-OSFP-Switches (800G) über zwei MPO-12/APC-Ports über erweiterte Distanzen.
• Switch-zu-Adapter: Verbinden von NVIDIA ConnectX-7 Netzwerkkarten oder BlueField-3 DPUs über OSFP- oder QSFP112-Transceiver mit maximalem Link-Budget.
• Cross-Row-Verbindungen: Ideal für Umgebungen, in denen 30-Meter-OM3-Kabel nicht ausreichen und aktive optische Kabel nicht gewünscht sind.
• High-Performance-Computing (HPC)-Cluster: Bietet Flexibilität in groß angelegten KI-Trainingsclustern mit verteilten Rechenknoten.

Entwickelt und validiert für nahtlose Interoperabilität mit NVIDIA Transceivern und Netzwerkhardware. Kompatibel mit:

Hinweis: Das Kabel ist ausschließlich mit MPO-12/APC-Steckverbindern kompatibel. Nicht mit MPO-12/UPC (blaue Hülse) Steckverbindern verbinden, da eine Politur-Fehlanpassung zu physischen Schäden und Signalverschlechterung führen kann.

NVIDIA bietet verschiedene Längen für unterschiedliche Rechenzentrumstopologien. Das MFP7E10-N050 bietet maximale Multimode-Reichweite mit OM4-Faser:

Für Einsätze, die Distanzen über 50 Meter hinaus erfordern, ziehen Sie NVIDIA Active Optical Cables (AOC) oder Singlemode-Lösungen in Betracht.

• End-to-End-Validierung: Jedes Kabel wird mit NVIDIA Transceivern gepaart, um garantierte Interoperabilität und Link-Margen über die volle 50m-Reichweite zu gewährleisten.
• Geringe Gesamtbetriebskosten: Das passive Design eliminiert den Stromverbrauch und reduziert den Kühlaufwand in Rechenzentren.
• OM4 erweiterte Reichweite: Ermöglicht maximale Multimode-Distanz und reduziert in vielen Einsätzen die Notwendigkeit von Active Optical Cables.
• Haltbarkeit und Sicherheit: LSZH-Ummantelung minimiert giftige Dämpfe im Brandfall; OFNR-zertifiziert für Steigleitungsinstallationen.
• Präzisionsfertigung: Werkseitig polierte APC-Steckverbinder mit konsistenter Geometrie gewährleisten wiederholbar geringe Verluste.
• Garantie und Support: Direkte NVIDIA-Kompatibilität reduziert die Komplexität der Fehlerbehebung.

• Entfernen Sie die Staubkappen erst im Moment der Installation, um eine Kontamination der optischen Endflächen zu vermeiden.
• Vermeiden Sie es, den minimalen Biegeradius von 30 mm zu überschreiten; enge Biegungen können Mikrobildungsverluste und dauerhafte Faserschäden verursachen, was besonders bei 50m-Verbindungen kritisch ist.
• Obwohl das Kabel nicht leitend und ESD-unempfindlich ist, wird es mit ESD-empfindlichen Transceivern verbunden – befolgen Sie bei der Handhabung die üblichen ESD-Vorsichtsmaßnahmen.
• Mischen Sie niemals MPO-12/APC (grüne Hülse) mit MPO-12/UPC (blaue Hülse) Steckverbindern; falsch ausgerichtete Polituren sitzen nicht richtig und können die Führungsstifte beschädigen.
• Verwenden Sie nur Isopropylalkohol und fusselfreie Tücher oder spezielle MPO-Reiniger zur Reinigung der Endhülse.
• Stellen Sie bei der Bereitstellung auf maximal 50m Distanz sicher, dass alle Patchpanels und Zwischenverbindungen MPO-12/APC-Steckverbinder mit ähnlichen verlustarmen Eigenschaften verwenden.

Hong Kong Starsurge Group Co., Limited ist ein technologieorientierter Anbieter von Netzwerkhardware, IT-Dienstleistungen und Systemintegrationslösungen. Gegründet im Jahr 2008, bedient das Unternehmen Kunden weltweit mit Produkten wie Netzwerk-Switches, Netzwerkkarten, drahtlosen Zugangspunkten, Controllern, Kabeln und verwandten Netzwerkausrüstungen. Unterstützt von einem erfahrenen Vertriebs- und Technikteam, unterstützt Starsurge Branchen wie Regierung, Gesundheitswesen, Fertigung, Bildung, Finanzen und Unternehmen. Das Unternehmen bietet auch IoT-Lösungen, Netzwerkmanagement-Systeme, kundenspezifische Softwareentwicklung, mehrsprachigen Support und globale Lieferung. Mit einem kundenorientierten Ansatz konzentriert sich Starsurge auf zuverlässige Qualität, reaktionsschnellen Service und maßgeschneiderte Lösungen, die Kunden beim Aufbau effizienter, skalierbarer und zuverlässiger Netzwerkinfrastrukturen helfen.

Offizieller NVIDIA Partner: Starsurge liefert echte NVIDIA-Kabel, Transceiver und Netzwerkkomponenten mit vollständiger Transparenz der Lieferkette und schneller Lieferung.

• Steckverbindertyp bestätigen: MPO-12/APC (Buchse) an beiden Enden – grüne Hülse.
• Verbindungsdistanz überprüfen: 50m erfordert OM4-Faser und geht von bis zu 4 optischen Steckverbindungen aus.
• Sicherstellen, dass die Transceiver mit Typ-B-Crossover-Polarität kompatibel sind und die OM4-50m-Reichweite unterstützen.
• Prüfen, ob alle Patchpanels und Zwischenverbindungen MPO-12/APC-Steckverbinder mit verlustarmen Eigenschaften verwenden.
• Geeignete MPO-Reiniger und Staubkappen für die Wartung vorrätig halten.
• Link-Budget-Berechnung einschließlich aller Verbindungen vor der endgültigen Bereitstellung durchführen.

• NVIDIA MMA4Z00-NS – Twin-Port OSFP 800G DR8 Transceiver für Switches
• NVIDIA MMA1Z00-NS400 – QSFP112 400G DR4 Transceiver für ConnectX-7 Adapter
• NVIDIA MFP7E20 Serie – Active Optical Cables (AOC) für Reichweiten über 50m
• MPO-12/APC zu MPO-12/APC Bulkhead-Adapter – Für Erweiterung und Panelmontage
• NVIDIA MFP7E10-N030 – 30m OM3-Variante für kürzere Reichweiten

• Application Note: Optical Cables & Connectors for NDR InfiniBand (verfügbar über NVIDIA Support)
• IEC 61754-7: Fibre optic interconnecting devices – MPO connector family
• Telcordia GR-1435-CORE: Generic Requirements for Multi-Fiber Optical Connectors
• NVIDIA Optical Interconnect Guide for 400G/800G Deployments
